最近幾天總有人問關于EXCEL表格如何導入CAD的問題，發現之前發過一些文章介紹如何在WORD或EXCEL里如何粘貼CAD圖，以及正在粘貼EXCEL表格時如何設置字體大小等，但沒有介紹過EXCEL表導入到CAD的方法，下面將我所知道的一些方法總結一下，希望對大家有幫助。

每日一貼——如何把CAD圖粘貼到WORD或EXCEL文檔中？

在CAD中粘貼EXCEL表格時如何設置字體大??？

一、直接復制粘貼成OLE

這是最簡單的也是比較常用的方式，在EXCEL來打開表格，選定一些單元格后按CTRL+C，然后到CAD里直接按CTRL+V，就可以將EXCEL表格張貼成CAD的OLE對象，在粘貼的時候還會彈出一個對話框來設置OLE字體大小，可以設置EXCEL字體的點數對應的CAD文字的大小，如下圖所示。

OLE顯示的像是一張圖片，這個文字大小只是通過文字大小的對應關系來確定OLE對象的大小。

OLE是Object Linking and Embedding（對象鏈接與嵌入），也就是將一中文件的對象嵌入到另一種文件格式中，雙擊OLE對象就可以返回源程序來編輯修改。

---提示：下面是廣告，不是本文圖片！---

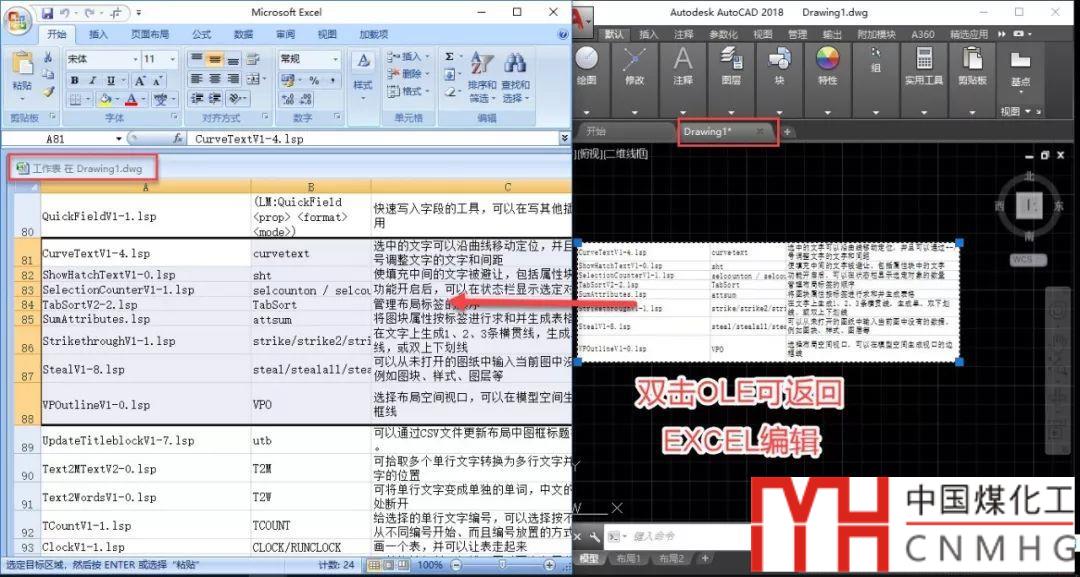

雙擊粘貼到CAD里的EXCEL的OLE對象，就可以返回到EXCEL中進行編輯，雖然顯示的是完整表格，但表格數據是保存在DWG圖紙中的，和原表格已經沒有關聯了，看表格的名稱就可以知道了，如下圖所示。

二、選擇性粘貼

CAD提供了選擇性粘貼（PASTESPEC）的命令，選擇性粘貼有兩種方式：粘貼和粘貼鏈接。

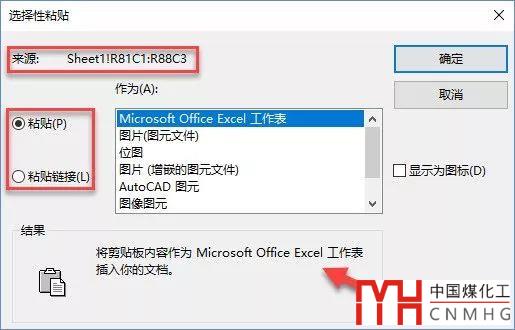

粘貼的對象類型有很多種，可以將EXCEL表格粘貼為不同形式的OLE對象，也可以粘貼為圖片、位圖，還可以粘貼為CAD圖元，如表格或文字等。在右側列表中選擇一種對象的時候，對話框下方有簡單的說明，如下圖所示。

粘貼為Microsoft Office Excel 工作表跟我們直接按CTRL+V粘貼效果是一樣的，本文只會再介紹一下粘貼為AutoCAD圖元這種方式，其他方式不再一一介紹了，如果感興趣，可以自己每種都試試，看看粘貼后顯示效果是什么樣的，是什么對象，雙擊會有什么反應。

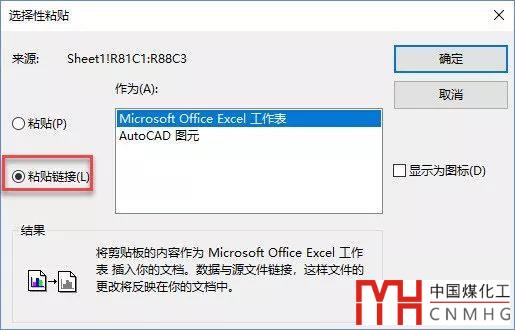

粘貼鏈接就只有兩種方式，一種是EXCEL表（OLE對象），一種是CAD圖元，如下圖所示。

用粘貼鏈接的方式粘貼的圖形跟原EXCEL表是相互關聯的，也就是改原來的EXCEL表，CAD圖紙的對應數據會更新，這兩種方式本文后面都會介紹一下。

1、選擇性粘貼——粘貼——AutoCAD圖元

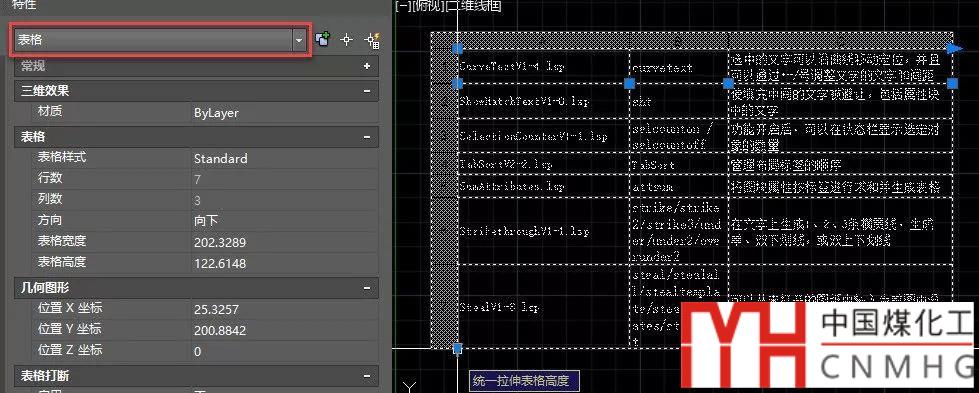

在CAD軟件的低版本，如果CAD不支持表格（TABLE）對象，EXCEL表格會被粘貼為直線和文字組成的圖塊，在CAD支持表格（TABLE）對象后，就會被粘貼成CAD表格，如下圖所示。

EXCEL表格直接被轉換為了CAD的表格對象，可以利用表格相關功能來編輯粘貼后的表格。CAD表格與原EXCEL表格沒有關聯。

2、選擇性粘貼—粘貼鏈接——Microsoft Office Excel 工作表

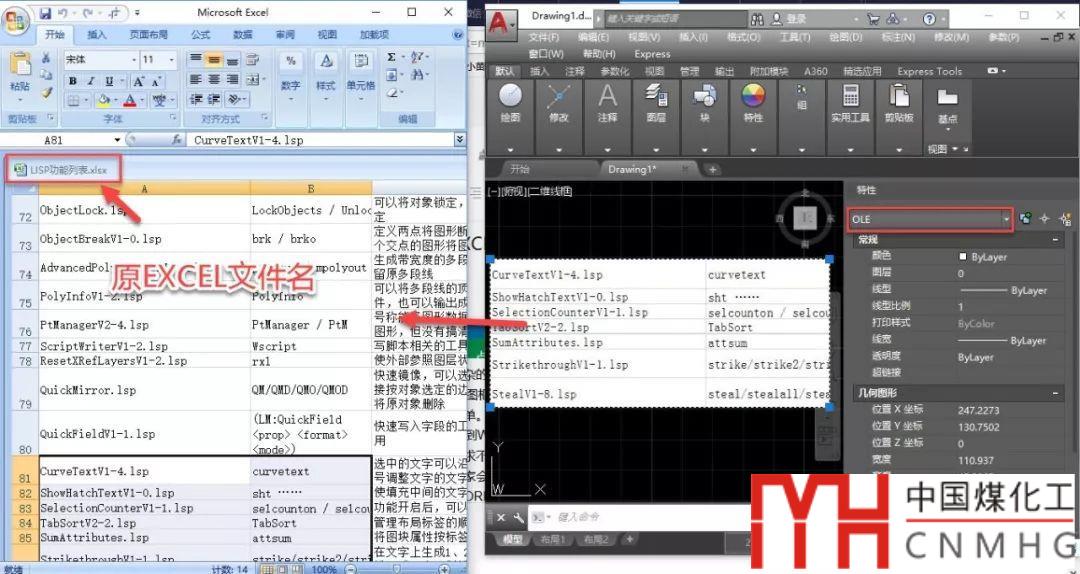

這種方式粘貼后也是EXCEL的OLE對象，雙擊可返回EXCEL中編輯表格，不過卻和直接粘貼成OLE是不一樣的。我們不妨用這種方式粘貼一個EXCEL表格，然后雙擊在返回到EXCEL看一下，如下圖所示。

雙擊直接粘貼的OLE返回EXCEL的時候會顯示：工作表在XXXX.dwg，而粘貼鏈接方式粘貼的OLE的文件名顯示的是原EXCEL的文件名，當我們對EXCEL表格進行編輯修改時CAD中EXCEL的OLE表也會跟隨更新。

直接粘貼OLE和粘貼鏈接OLE各有各的好處，直接粘貼OLE的數據保存在當前圖內部，即使原EXCEL表刪除了也沒有事，缺點是EXCEL表格改了，CAD里粘貼的OLE不會自動更新；粘貼鏈接OLE雖然可以跟隨EXCEL表格修改更新，但如果EXCEL表格被刪除，雙擊OLE對象就不能再編輯了。如果EXCEL表格改名或移動到其他路徑，按道理也會找不到鏈接的EXCEL表，不過有點奇怪，我嘗試改名或移動到下級目錄下，在CAD里雙擊OLE，居然可以打開改名或移動后的的EXCEL文件，不知道是CAD內部特意做的處理，還是WINDOWS提供的相關技術。

3、選擇性粘貼—粘貼鏈接——AutoCAD對象。

粘貼的是CAD的表格對象，同時此表格會跟EXCEL原文件相鏈接，也就是改EXCEL文件，CAD里的表格也會自動更新。

這種方式在介紹表格對象的時候介紹過，在創建表格的時候是可以選擇EXCEL表格來創建數據鏈接的，其實那種方式與將EXCEL表選擇性粘貼鏈接的CAD圖元的效果都是一樣的。

CAD中怎么創建表格（TABLE）？CAD表格相關操作簡介

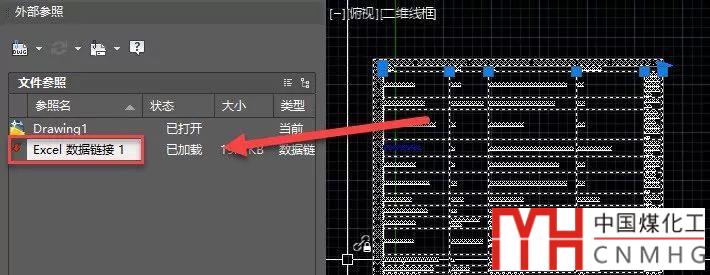

粘貼完，我們打開外部參照XREF管理器，就可以看到增加了一個EXCEL鏈接數據，如下圖所示。

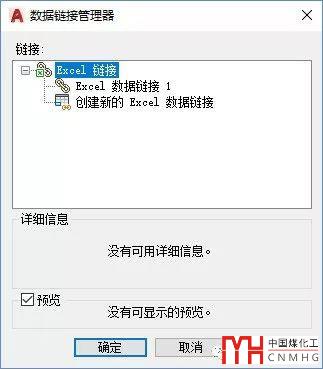

其實在表格TABLE里也是調用了數據連接管理器DATALINK來創建EXCEL數據連接，我們也可以直接執行此命令添加EXCEL數據連接，但僅添加鏈接并不能直接在CAD中創建可見的表格對象 。DATALINK鏈接數據管理器對話框如下圖所示。

無論是否找得到鏈接源文件，表格可以改變行高、列寬，但內容確實被鎖定無法編輯的。

EXCEL原文件找不到的時候，表格仍然可以顯示，比外部參照還好一點。

上面介紹了EXCEL在CAD里粘貼的4種方式，4種方式各有各的優點和缺點，使用那一種取決于你的后續的編輯方式。
