我們經常需要查詢圖形的一些數據，例如長度、面積、坐標等，因此CAD提供了一系列查詢命令，高版本從功能數量和細節上還有所增強，之前文章中介紹過一些相關的命令，這里將CAD提供的各種查詢命令簡單介紹一下。

每日一貼——如何測量多個連續線段長度？

每日一貼——CAD計算面積的方法和命令匯總

如何提取CAD圖紙中圖形的數據？

CAD提供了哪些查詢命令？

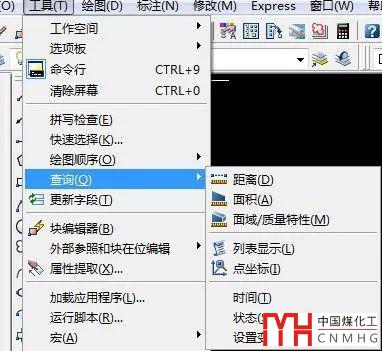

在CAD低版本提供查詢工具有：距離、面積、面域/質量特性、列表顯示、點坐標、時間、狀態、設置變量。

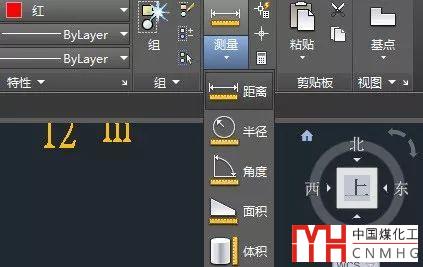

到高版本增加了半徑、角度、體積（面域/質量特性也能算體積）的查詢功能，如下圖所示。

在一些國產CAD，例如浩辰CAD中還增加了總長度和總面積的查詢，如下圖所示。

--提示：下面是廣告，不是本文圖片！--

查詢命令的調用方法

查詢命令的調用方法跟其他功能相同：下拉菜單、工具欄或命令面板、命令或快捷鍵。

1、菜單

上面的截圖都是各版本CAD的下拉菜單的：工具>查詢，在菜單里可以看到所有的查詢選項。

2、命令面板

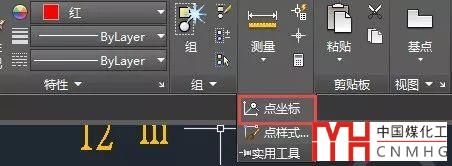

如果用高版本CAD，在命令面板里也可以找到常用的查詢命令，如下圖所示。

命令面板中并未將所有查詢命令列到一起，而且只是列出了常用的查詢選項，一些特殊的選項并沒有列出。

3、命令

從菜單和工具面板中去選命令操作還是比較慢，大家可以記一下幾個常用查詢命令的命令和快捷鍵。

距離：DIST(DI)，查詢距離和長度，包括各軸向的增量與各平面的夾角

面積：AREA(AA)，查詢圖形的面積和周長

列表顯示：LIST(LI)，查詢圖形的特性

點坐標：ID，查詢點的坐標

面域/質量特性：MASSPROP，可以查詢?nèi)S對象的體積、質心等數據，如果選擇是面域，可以查詢面積、周長、質心等數據

測量幾何圖形：MESUREGEOM，在高版本中增加的半徑、角度、體積查詢沒有提供單獨的命令，而是提供了一個總的命令，半徑、角度、體積作為此命令的選項，選項還包括距離和面積，如下圖所示。

時間：TIME，可以查詢關于圖形的日期和時間的統計信息，如當前時間、圖形的創建時間等。

狀態：STATUS，查詢當前圖形的基本信息，如當前圖形范圍、各種圖形模式等。

設置變量：SETVAR， 可以設置和查詢變量的值，輸入？號回車可以查詢，再輸入*號回車，可以查詢當前圖中所有變量的值。

每日一貼——CAD的系統變量是什么？怎么設置？

4、透明調用查詢命令

查詢命令都是可以透明調用的，也就是說在執行其他命令的過程中，輸入一個'后就可以輸入查詢命令進行查詢，查詢完后可以繼續執行之前的命令，比如說我們可在移動圖形的時候查詢距離，如下圖所示。

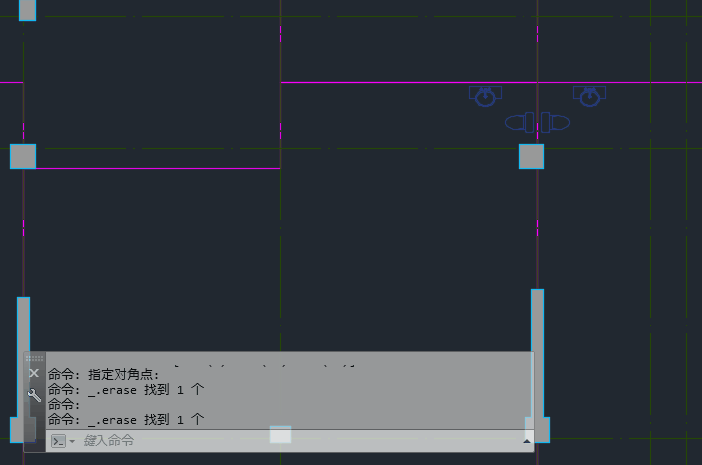

不過查詢得到的數據只能用做參考，不能直接作為數據在命令中直接使用，不知道這種操作對大家是否有價值。

面積和距離查詢提供了一些選項，操作比較麻煩，其他一些查詢操作都相當簡單，重點是如何查看結果，這里也就不再細講了。如果你希望詳細了解其中的某個命令，可以留言，我根據留言的情況看是否需要詳細介紹其中某個命令。

有時我們并不一定沒要用這些命令去查詢圖形的數據，不少人直接用標注功能來查詢半徑、角度、長度等數據，甚至有人用直線命令結合動態輸入來測量長度，查詢面積的方法就更多了，利用多段線、面域、填充的特性等等。
