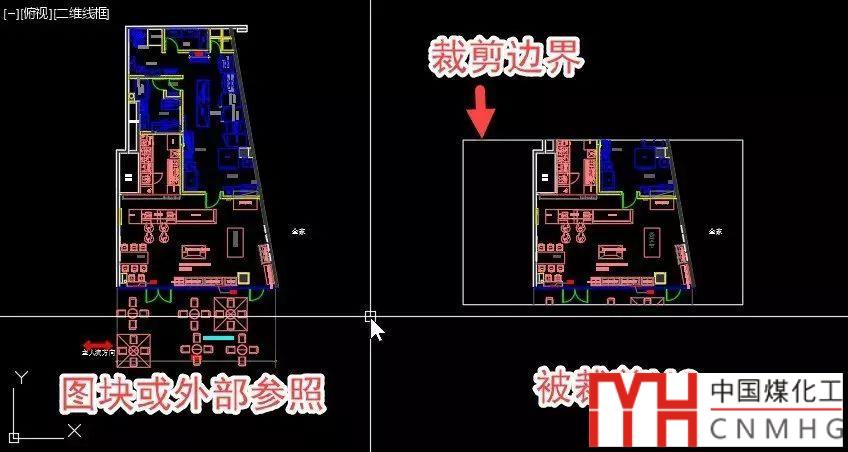

有時我們只想取其他圖紙的一部分，我們會將圖紙用圖塊或外部參照的形式插入到當前圖中，然后有裁剪XCLIP（XC）將多余部分裁剪掉，如下圖所示。

為什么CAD的圖塊或外部參照只能看到一部分？你會用XCLIP命令裁剪圖塊或外部參照嗎？

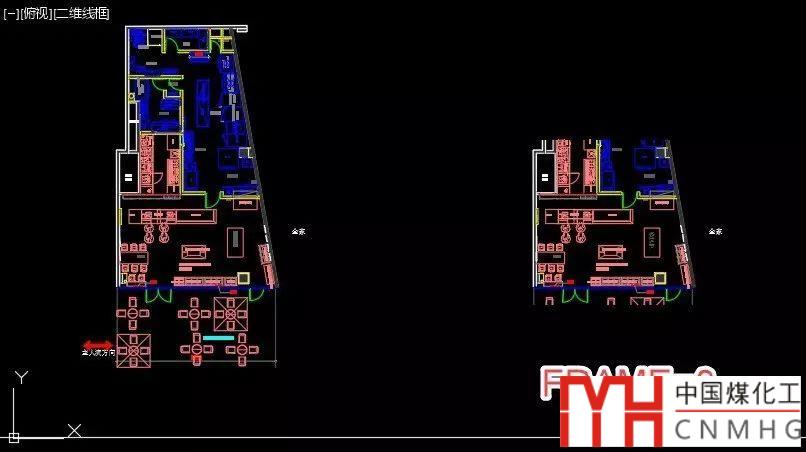

裁剪后，我們看到矩形或多邊形的裁剪邊界，在一些情況下我們不希望裁剪邊界顯示和被打印，將XCLIPFRAME或FRAME變量設置為0，就可以讓邊界不顯示，如下圖所示。

CAD中如何裁剪圖塊、外部參照、圖像、視口?

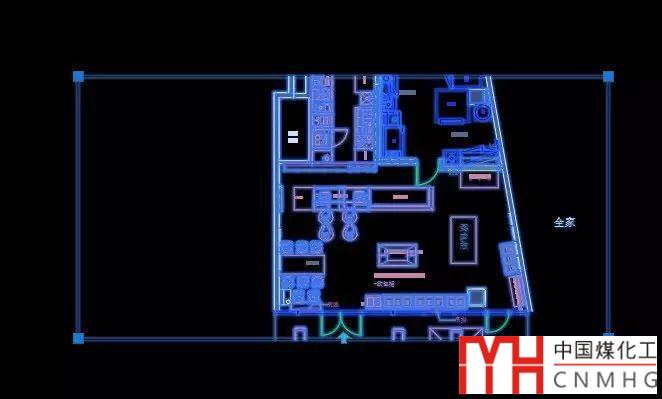

在CAD高版本中雖然邊界不顯示，但選中圖塊時會顯示邊界的夾點，仍可以編輯邊界，如下圖所示。

但前兩天有一位網友問為什么邊框隱藏后，選擇圖塊卻不顯示邊框，如下圖所示。

他還挺苦惱，想邊界邊界就得設置顯示邊框。其實這個問題很好解決，只是因?yàn)橐粋€變量設置關閉了邊框的選擇，這個變量是：FRAMESELECTION。

以輸入FRAMESELECTION，空格，如果值為0，輸入1，回車后再選擇圖塊就可以顯示邊界了。

其實我們沒有必要隱藏邊界，因?yàn)閄CLIPFRAME或FRAME都可以設置為0,1,2，0是不顯示也不打印，1是顯示不打印，2是既顯示又打印。其實只要我們設置邊框顯示但不打印，隨時可以觀察和編輯邊界，就不存在這個問題了。
