CAD軟件中提供了多種常用線型可以使用，但是不是還不能滿足您的需求呢？

雖然線型的定義并不復雜，如果對線型定義很了解，直接編寫線型定義并不難（有興趣的可以看我之前發布的經驗）但對于大多數搞設計的人來說沒有那么時間去研究。

還好，我們還有另外一種選擇，利用工具直接從圖形生成線型。AutoCAD和浩辰CAD的擴展工具中提供了一種制作線型的工具，可以自己先畫一個線型單元，然后直接將畫好的線型單元轉換為線型定義，這種方式既簡單又直觀。

制作線型的方法

如果是簡單的線、點、空格定義的線型，我們完全可以自己寫一下，兩行就搞定。但如果是帶文字和符號的線型，文字的比例、偏移、旋轉等參數對大家有一定難度，可以選擇制作線型工具。(如果你用的是AUTOCAD，請確認你安裝了擴展工具Express Tool)。

在用工具前，我們先要將需要定義的線型用圖形直線、文字畫出來，畫好后最好復制一個單元，注意：如果一個單元有多段線的話，必須保證它們都在一條水平線上。如圖所示。

線型中有文字的話，必須合理設置文字樣式。未來使用此線型時，同名文字樣式的字體將影響線型顯示的結果。

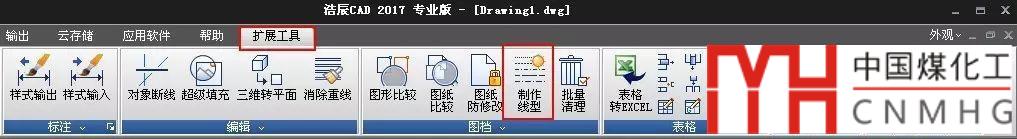

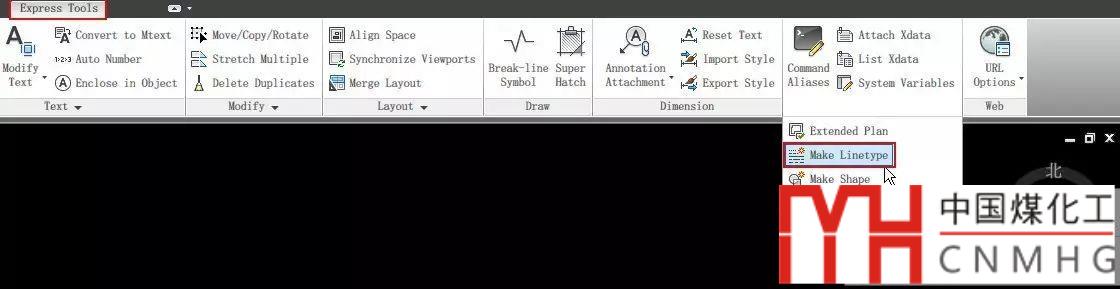

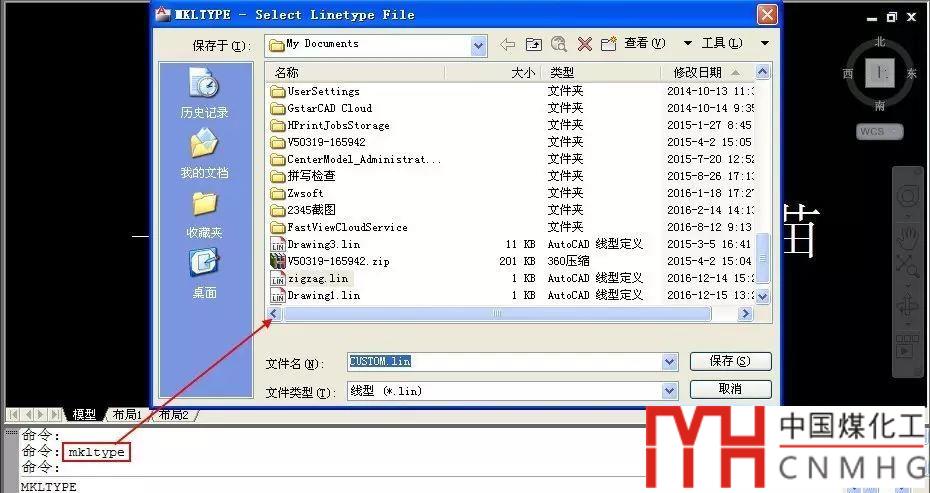

在菜單和工具欄找到并執行制作線型命令，或直接輸入MKLTYPE，回車，會彈出一個保存線型文件的對話框，如圖所示。

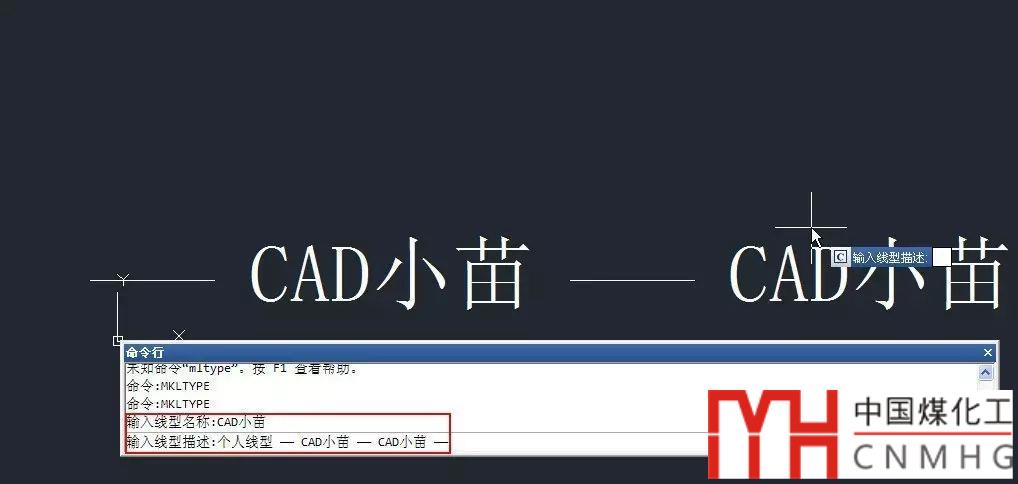

給線型文件取一個文件后，單擊“保存”按鈕，命令行會提示輸入線型名稱，輸入名稱后回車，會提示輸入線型描述，線型描述就是對于線型的文字描述加上線型的示例，讓我們調用線型時知道線型大致是什么效果，如圖所示。

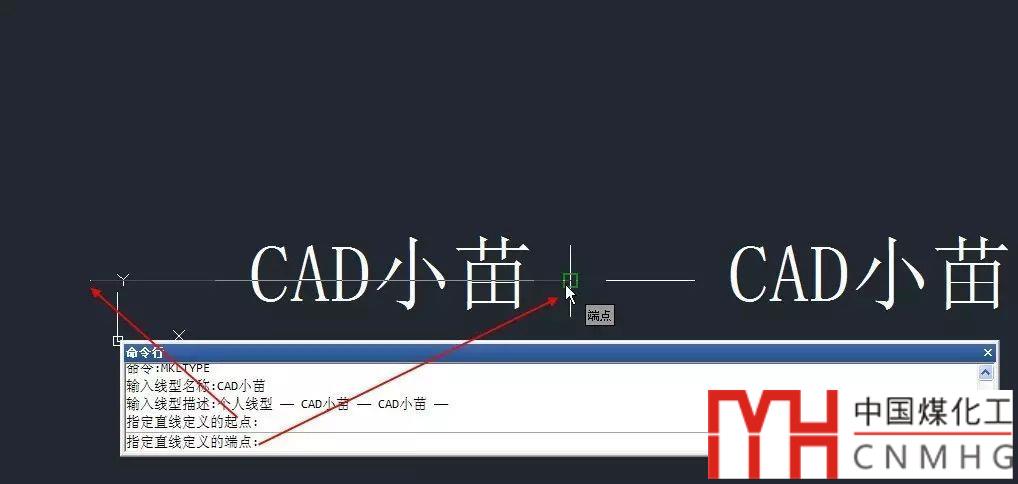

輸入完描述后回車，命令行會提示拾取線型單元的起點和端點，根據提示在圖中捕捉線型單元的起點和端點，如圖所示。

因?yàn)檫@里要捕捉起點和端點，如果線型單元最后一段是空格，就必須事先繪制好下一單元的開始部分，這也是我剛開始讓復制一份，繪制兩個單元的原因。

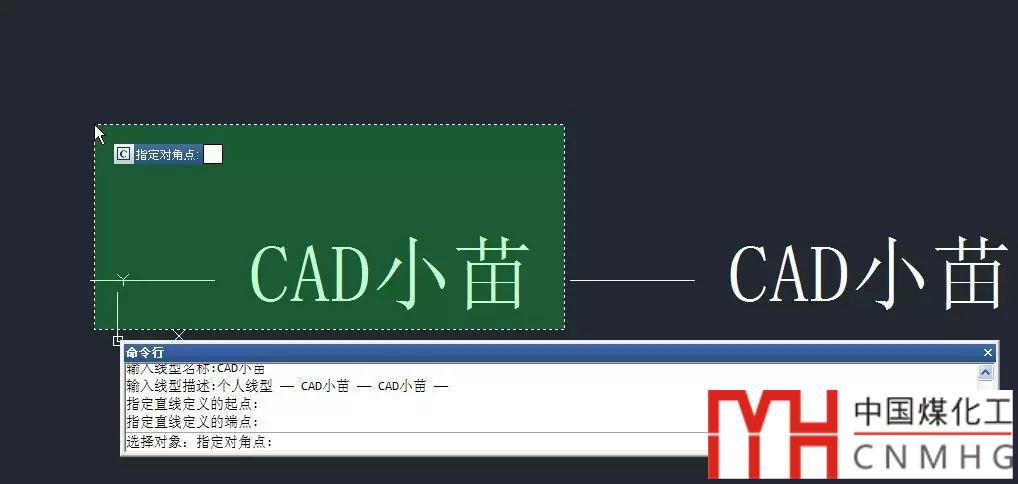

當命令行提示選擇對象時，框選組成線型單元的線和文字，如圖所示。

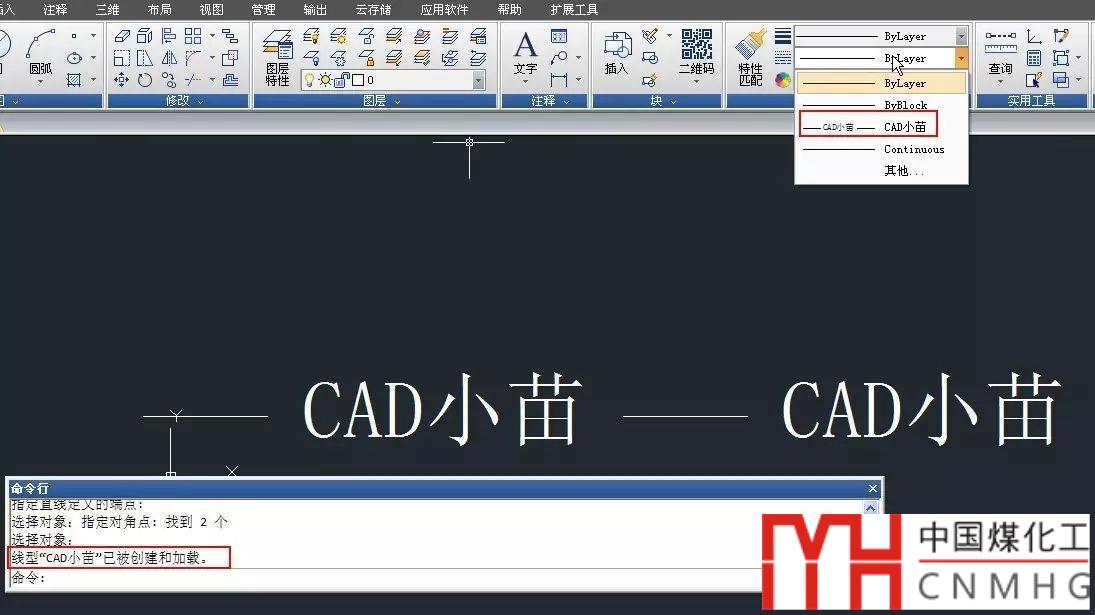

選定圖形后回車，就可以完成線型的定制，不僅線型文件被保存，而且已經自動加載到圖紙中，我們從線型列表中可以看到新定制的線型，如圖所示。

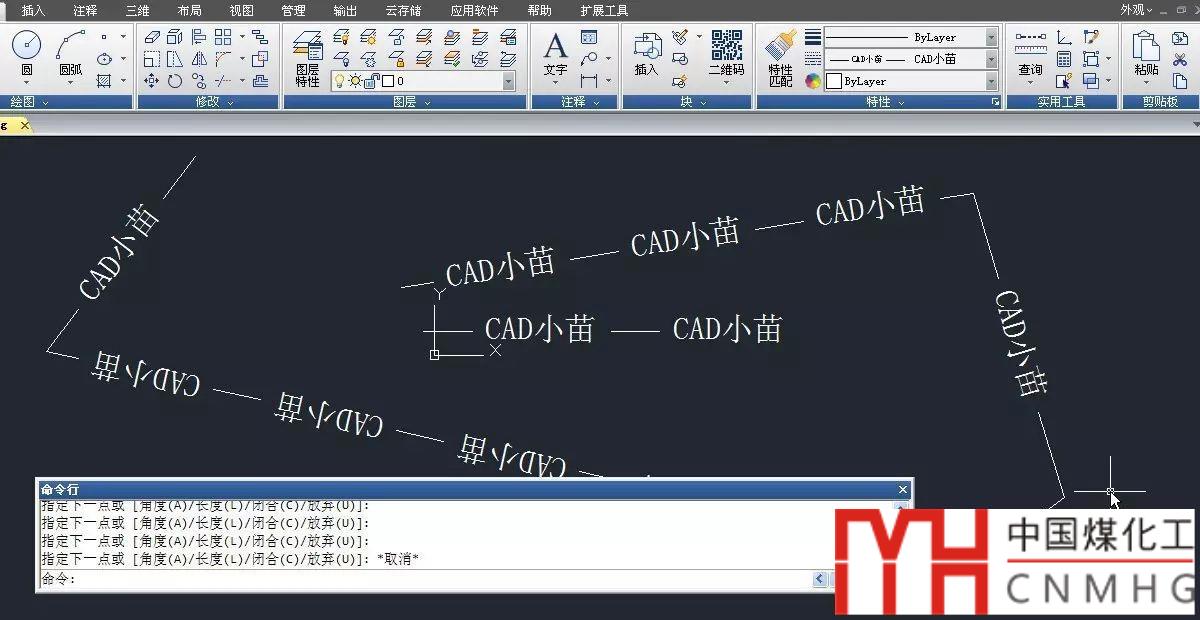

在線型列表中選擇新建的線型，繪制幾條直線，觀察一下效果，如圖所示。

小結

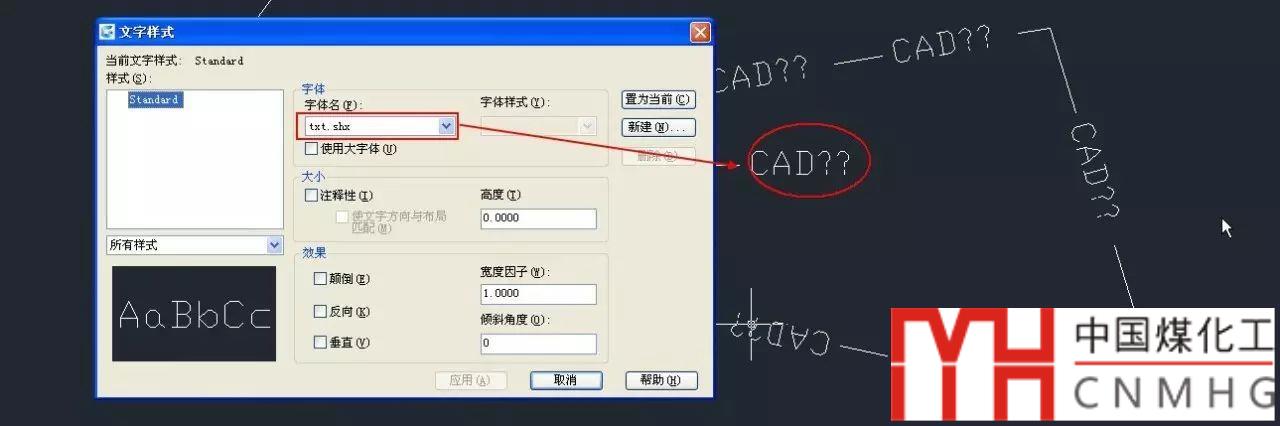

這種方法顯然比寫線型定義簡單多了，但需要注意，如果線型中有文字，需要注意文字樣式的設置，使用此線型是必須設置相同的文字樣式和字體，如果在其他機器上打開圖紙，必須保證有線型使用的字體，否則就有可能文字和符號無法顯示或顯示為問號。

• 以上技巧適用于安裝了擴展工具的AUTOCAD和浩辰CAD，CAD高版本中一些擴展工具命令可以直接運行，比如在AUTOCAD 2017可以直接輸入MKLTYPE，是可以運行的。
