前面的文章我們介紹了S7-1200與S7-200 Smart進行S7通信（S7 Communication）所需要的硬件環境及硬件組態的配置。今天這篇文章，我們來介紹下如何編程來實現兩者之間的S7單邊通信。

本例程使用TIA博途（Portal）V13進行編程。S7-200 Smart的CPU ST40作為服務器（Server），S7-1200 的CPU 1215C作為客戶端（Client）。我們僅需要在CPU1215C一側進行配置和編程。

打開TIA博途（Portal）V13，添加通信所需要的DB塊：DB1和DB2。

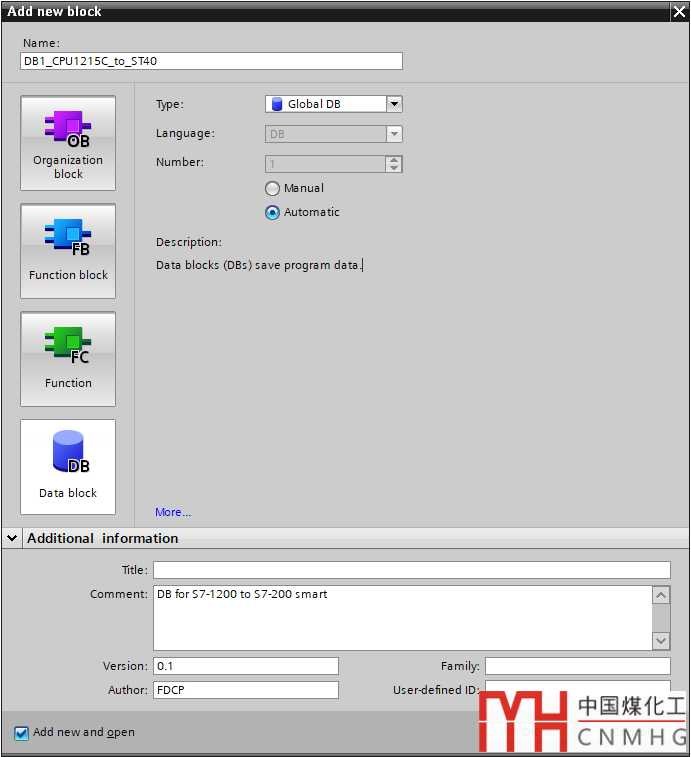

DB1是CPU1215C發送到ST40的數據塊，如下圖：

DB2是用來接收ST40的數據塊，如下圖：

在DB1和DB2中分別添加100個字節的數據；

為了能保證通信正常進行，需要修改DB1和DB2的屬性。取消【優化的塊訪問(Optimized block access)】的勾選，如下圖：

接下來進行S7通信指令的編程?？梢孕陆ㄒ粋€FB/FC用來存放S7通信指令，本例程我們直接將指令寫到組織塊OB1中。

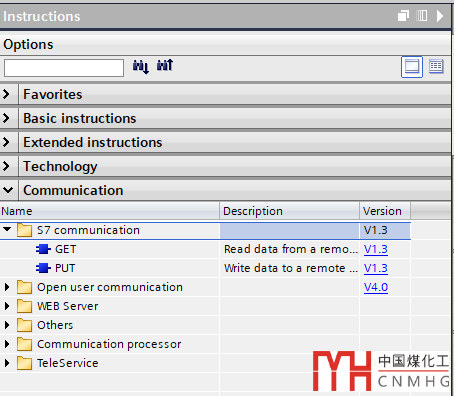

在右側的指令列表中找到S7通信指令PUT和GET，如下圖：

PUT指令用來將本地數據發送到服務器端（ST40）；GET指令用來從服務器端（ST40）獲取數據并保存到本地；

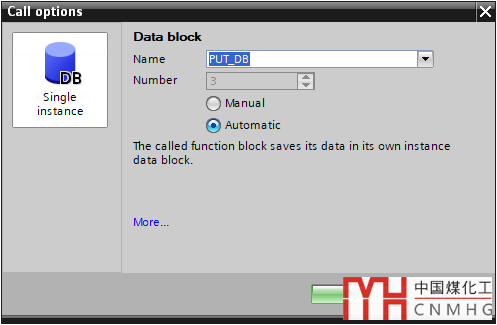

首先，我們從指令框中拖拽PUT指令到OB1中，系統會自動提示添加PUT指令的背景DB塊"PUT_DB"，如下圖：

新添加的PUT指令如下圖：

該指令各引腳(參數)的含義如下：

在PUT指令中，我們使用M0.0的上升沿來觸發數據發送；通信伙伴S7-200 Smart ST40的VB0~VB99對應DB1.DB0~DB99；發送數據存放在CPU 1215C的DB1的前100個字節中；

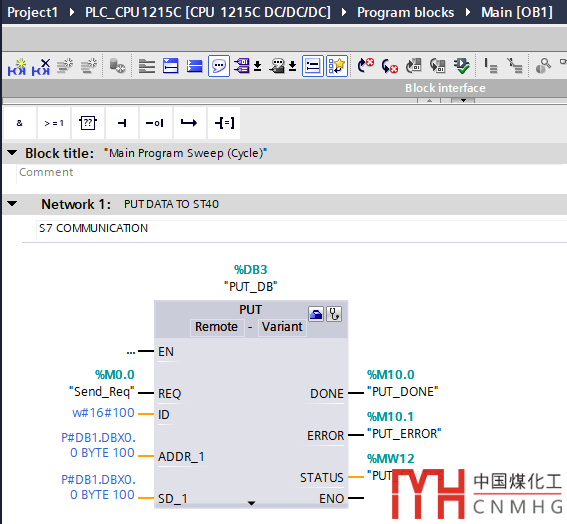

完整PUT指令如下圖：

同樣的方法將GET指令拖放到OB1中。

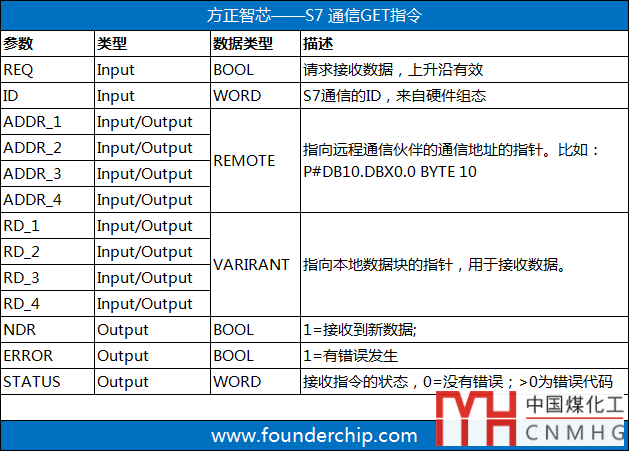

GET指令各參數的含義如下面的表格：

在GET指令中，我們使用M0.1的上升沿來觸發數據接收；通信伙伴S7-200 Smart ST40的VB100~VB199對應DB1.DB100~DB199；接收的數據存放到CPU1215C的DB2的前100個字節中。

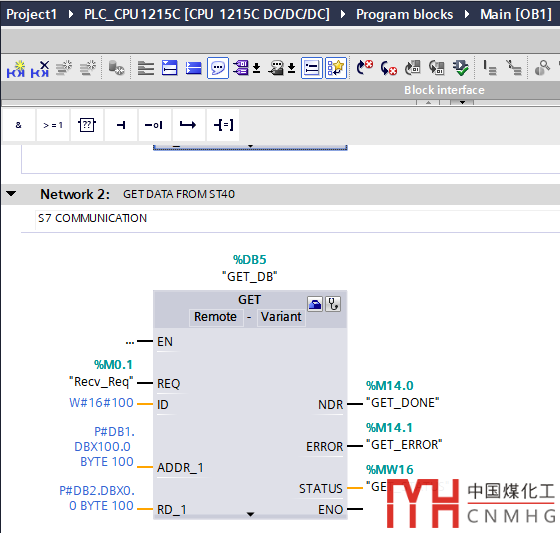

完整GET指令如下圖：

好了，關于S7-1200與S7-200 Smart的S7單邊通信就先介紹到這里。
