一筆畫

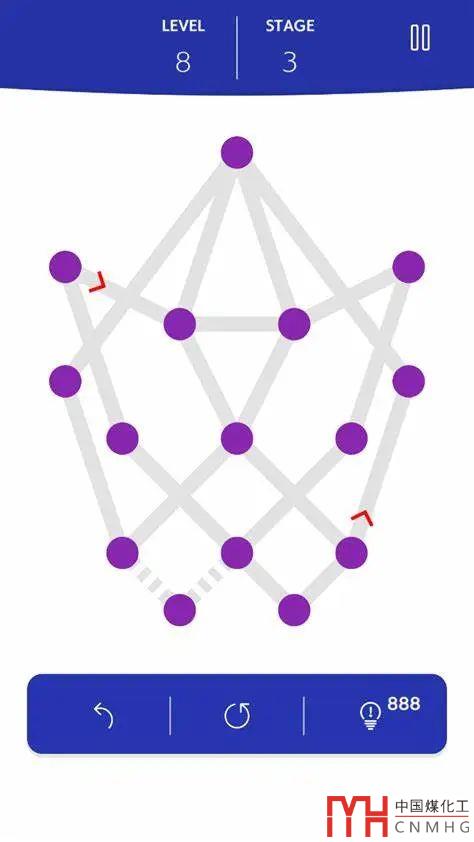

老婆下載了一個一筆畫的app，和兒子玩的不亦樂乎

遇到很難的一筆畫的圖形，她會叫我：

趕緊過來幫忙，這關怎么過。

我一看，一筆畫，隨口就應了一句：

SO EASY.

老婆慍怒：瞧你嘚瑟的，給你一分鐘，能找到答案嗎？

我胸有成竹，嘚瑟不饒人：

所有一筆畫，都是SO EASY。

只見我手指如有神助，在Ipad上行云流水，絲般順滑，迅速找到了一筆畫的路徑。

兒子驚呼：爸，你是大神啊~

然后又對老婆面授玄機，將百年秘傳傾囊相授。少頃，學會，練習了數次之后，果然手到擒來，不過非但未等到老婆贊譽，反而被罵曰：

好好的一個游戲，被你一句話，弄得再?zèng)]有挑戰性，不想玩了！

到底是什么秘籍呢？

七橋問題

在加里寧格勒（Kaliningrad）有七座橋，連接著由普雷戈里亞（Pregolya）河分割而成的兩個島嶼和兩大陸地。

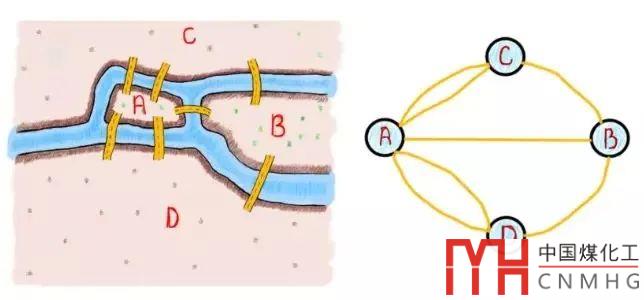

在 18 世紀，這里被稱為柯尼斯堡，隸屬普魯士，這一區域有很多橋。當時，有一個與柯尼斯堡的橋相關的腦筋急轉彎：如何每座橋只穿過一次，而逛遍整個城市。下圖為柯尼斯堡七座橋的簡化圖。

1735年，有幾名大學生寫信給當時正在俄羅斯的彼得斯堡科學院任職的天才數學家歐拉，請他幫忙解決這一問題。

歐拉在親自觀察了哥尼斯堡七橋后，認真思考走法，但始終沒能成功，于是他懷疑七橋問題是不是原本就無解呢？

1736年，在經過一年的研究之后，29歲的歐拉提交了《哥尼斯堡七橋》的論文，圓滿解決了這一問題，同時開創了數學新一分支---圖論。

在論文中，歐拉將七橋問題抽象出來，把每一塊陸地考慮成一個點，連接兩塊陸地的橋以線表示。并由此得到了如圖一樣的幾何圖形。若我們分別用A、B、C、D四個點表示為哥尼斯堡的四個區域。這樣著名的“七橋問題”便轉化為是否能夠用一筆不重復的畫出過此七條線的問題了。

歐拉天才的發現：如果一個節點進去N次，出來N次，那么這個節點必定是可以作為中間通過的節點的，此時節點上的連線必定是2N，為偶數，記為偶節點。

如果一個節點進來N次，出去N+1次，那么必定是起始點或者終點，它的特征是節點上連線為奇數，記為奇節點。

一筆畫問題，就被歐拉直接轉成了數節點的奇偶問題。如果一張圖上都是偶數節點，那么隨便走都可以一筆畫。如果一張圖上僅僅有2個奇數節點，那么必然要從奇數節點出發，到奇數節點結束。

遇到2個以上的奇數節點的圖，一筆畫是畫不出來的。

七橋問題，4個節點都是奇數，所以問題無解。

我告訴的秘訣就是：

一筆畫的APP都有解，所以遇到難題，找2個奇數節點定為出發點和結束點就很容易解決了。

流通面積

歐拉解決七橋問題，充分用到了有進有出，有借有還的思維。和一筆畫類似，在壓力容器中，很多的解決方案，也是這種簡易有效的思維方法，比如各類流通面積的要求，隨手舉例如下：

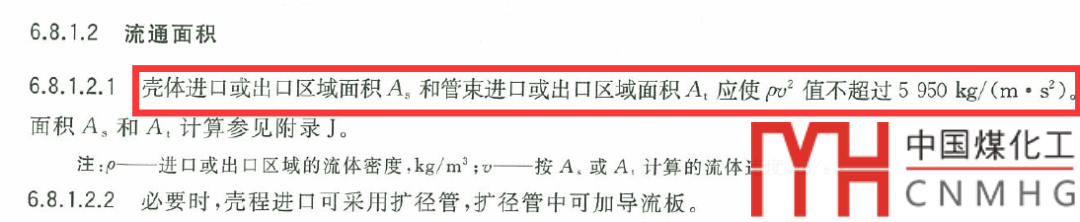

a) 在GB151-2014中，對于殼程進出口的面積和管束進口或出口區域面積要使得pv2不超過一定的值。

當然有條件還是按照GB151-1999中一樣，不小于接管截面積。

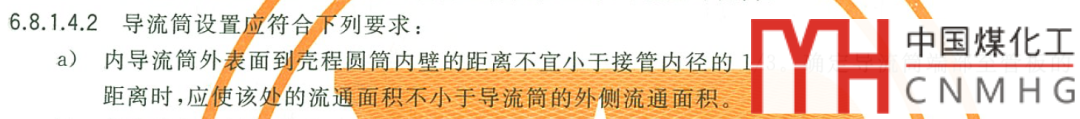

b) 比如，對于內導流筒，端部到管板距離，應使該處流通面積不小于導流筒的外側流通面積。

c) 設計內部分布管時，出口支管或者開孔的面積應大于主管截面積。

d) 比如安全閥，爆破片的面積要求

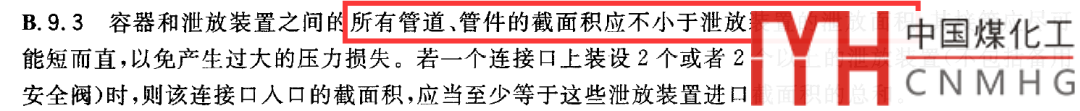

f) 比如泄放管的面積要求

案例

在某項目中，一臺夾套容器，由于夾套壓力很高，按照夾套完整的包住內筒，內筒壁厚非常厚。

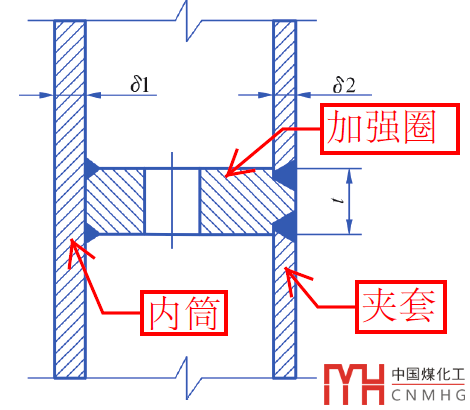

為了降低成本，參考采用了如下的結構

將內筒斷開，按照兩段筒體計算，并設置加強圈。內筒大大減薄。

但是在設計的時候，并未核算加強圈的開孔面積是否足夠。

后審核人核算開孔面積和接管面積后，加了4倍的開孔數量。假設開孔面積不夠，進口截面大于出口截面，一腔夾套壓力不斷累積，是很危險的。由于這種結構不常出現，所以一旦不注意，真容易出現設計問題。
