有網友問了一個問題，說他用CHS命令將模型空間的文字轉換到布局空間后發現文字跑得很遠，我簡單的試了一下，并沒有重現他的問題，只能讓他把圖紙發過來看一下，一看果然如此，不知道大家有沒有遇到過類似的問題，不妨看看他的問題在哪兒。

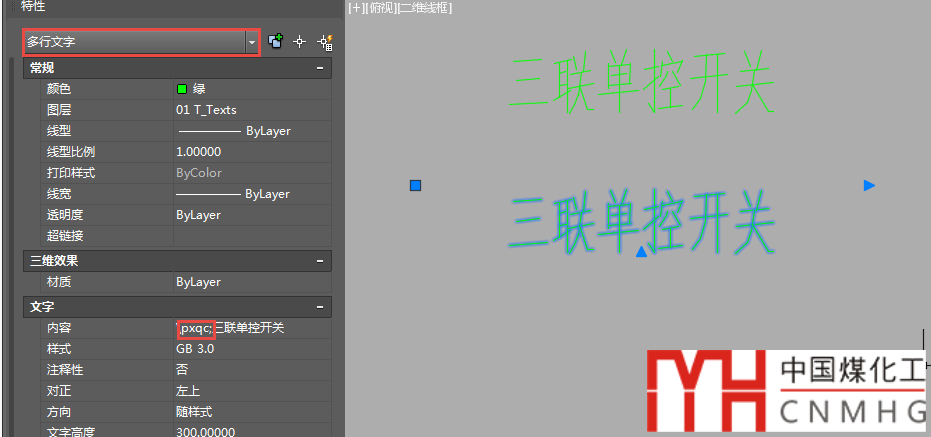

打開圖紙，選中文字，在特性面板（CTRL+1）看就是一個普通的文字，只是文字的夾點看是中間對齊的狀態，如下圖所示。

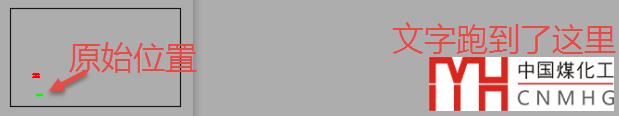

我上面特意復制了一份用于對比位置，執行CHS命令后，確實像他說的文字跑到了很遠的地方，如下圖所示。

文字的大小沒有變，但位置卻偏了很遠。為什么會這樣呢？

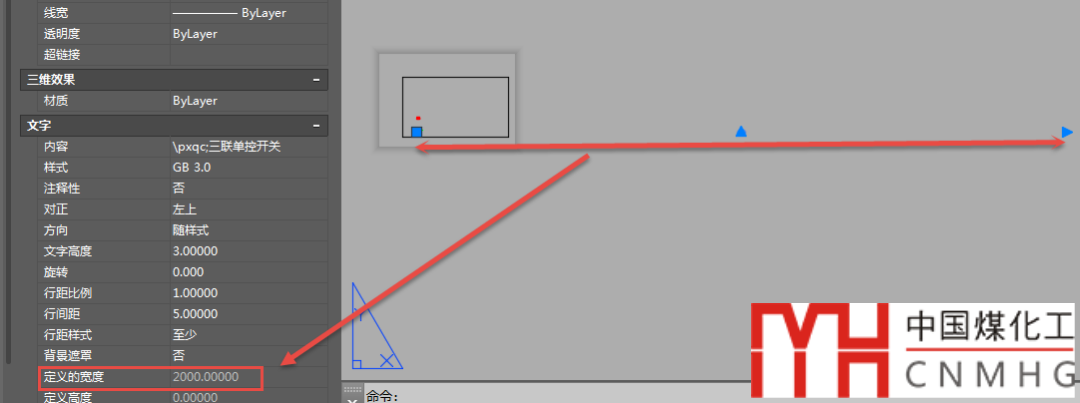

我們選中轉換過的文字，可以看到文字還是居中的，只是文字的邊框變得特別寬，如下圖所示。

開始我以為是對齊方式的問題，但后來經過研究發現不是。這個文字的寬度其實并不是變的特別寬，而是保持了跟模型空間的寬度保持了了相同的值，他的視口比例是1:100,文字寬度在轉換的時候本應該縮小100倍，現在沒有縮小，因此就變得巨大，但文字本身卻縮小了100倍，而文字的對齊方式是居中的，就跑得很遠。

原以為這個是他的文字有什么問題，后來我隨便寫了幾個多行文字，進行轉換，發現也有問題，就是文字的寬度在轉換空間的時候尺寸不變，導致寬度相對變大或變小，從而導致文字偏移。

這張圖紙中如果從圖紙空間將文字轉換到模型空間，由于寬度不變，文字變大，最后會發現文字自動換行，變成了豎排的效果，如下圖所示。

也就是說無論視口比例如何，是模型空間轉圖紙空間，還是圖紙空間轉模型空間，多行文字的寬度始終保持不變，因此就出現了偏移或變成豎排的狀況。

我真沒有想到，到了AUTOCAD 2018版還是如此，AUTOCAD的測試人員難道之前一直沒有人測試出來這個問題嗎！估計用戶用CHS功能轉換多行文字的人也比較少，所以一直沒有人反映這樣的問題。

解決辦法：

我反復嘗試了各種設置，沒有找到特別好的解決方法，只能是將多行文字炸開X成單行文字，然后在進行CHS轉換。

當然還有一個辦法就是將轉換后自己在按比例修改一下文字寬度，但這個寬度在特性面板無法直接輸入，只能通過拖動夾點來修改，這個改起來就太麻煩了。

試了一下AUTOCAD 2020版，這個問題算是解決了，在進行模型和圖紙空間轉換的時候，多行文字的寬度會計算視口比例，轉換后文字會保持原來的位置不變。

AUTODESK這么大的公司，如此多的開發和測試人員，AUTOCAD到2018版了還存在如此低級的BUG；國產CAD的開發時間和開發實力相對會差一些，這里的BUG可能會多一點，大家如果在使用國產CAD的時候遇到一些問題希望也能多一點諒解，多給國產CAD一點支持。
