抽芯力需要乘摩擦系數嗎

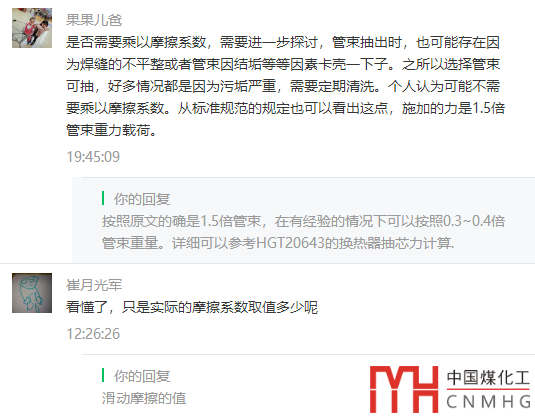

昨天關于抽芯力的論述發出后，朋友發出了靈魂一問：

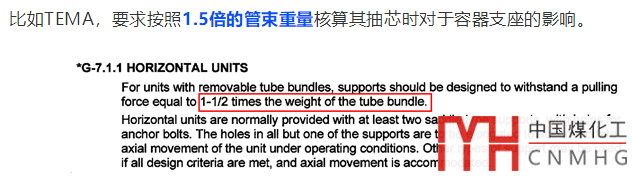

其實我也有疑問，的確，規范中是直接寫的抽出力按照1.5倍管束重，并未說要摩擦系數，人為加個摩擦系數，使得抽芯力降低了到了30%，并不是保守的算法。

加了摩擦系數，用等效的地震方法，可以迅速評估。但是有略顯不保守，不加摩擦系數，就得純手算了，麻煩就來了。

那么到底需不需要乘摩擦系數呢？

他山之石

我們不妨借鑒一下土建的規定。

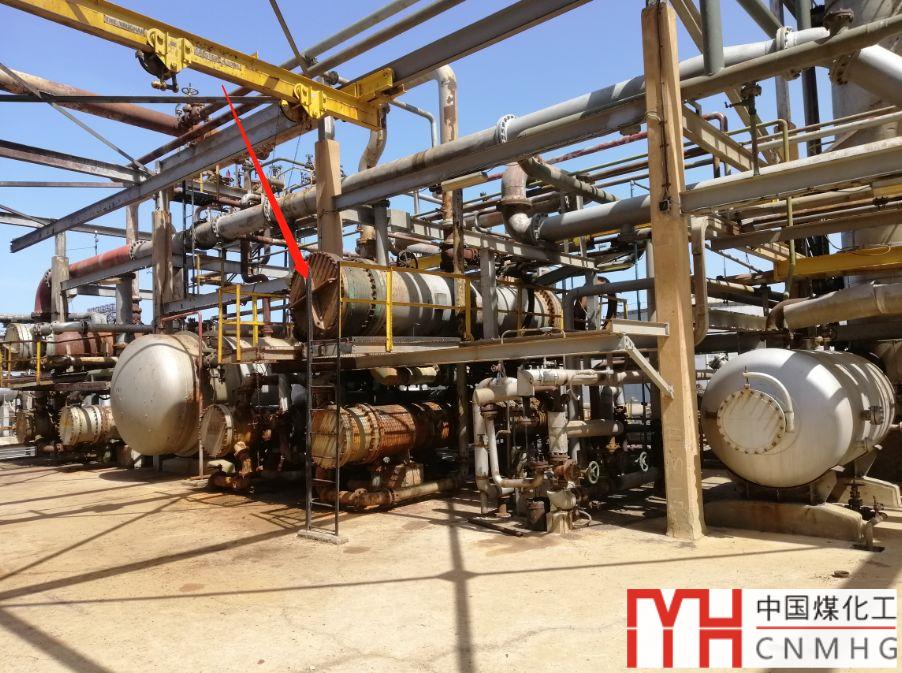

一般對于可抽管束的設備，給土建提基礎條件時，一般需要提供可抽管束重量。土建用這個重量來核算土建基礎是否足夠。那么土建是如何核算的呢？

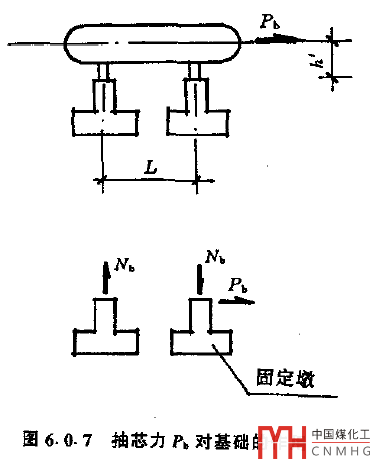

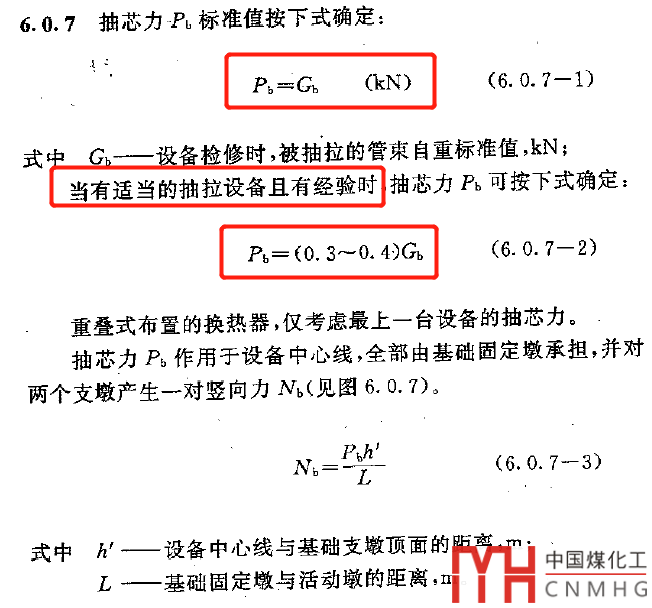

在HG/T 20643化工設備基礎設計規定中，對于換熱管束抽芯力對于基礎的影響是有計算方法的。

土建對于抽芯力的計算一般用的是管束重量。當有適當?shù)某槔O(shè)備和經驗時，也可以用0.3~0.4倍的管束重量。

由于現場情況不明，不知道管束是不是被卡的嚴重，不知道工人是不是武德充沛，不知道是不是有設備，工人是不是經驗豐富，所以土建人員一般按照大的來。

所以一般來說不考慮0.3~0.4的摩擦系數。

抽芯機

管束抽拉不是隨便就可以的，項羽不可以，拿破輪不可以，一般需要專門的設備-抽芯機才可以。

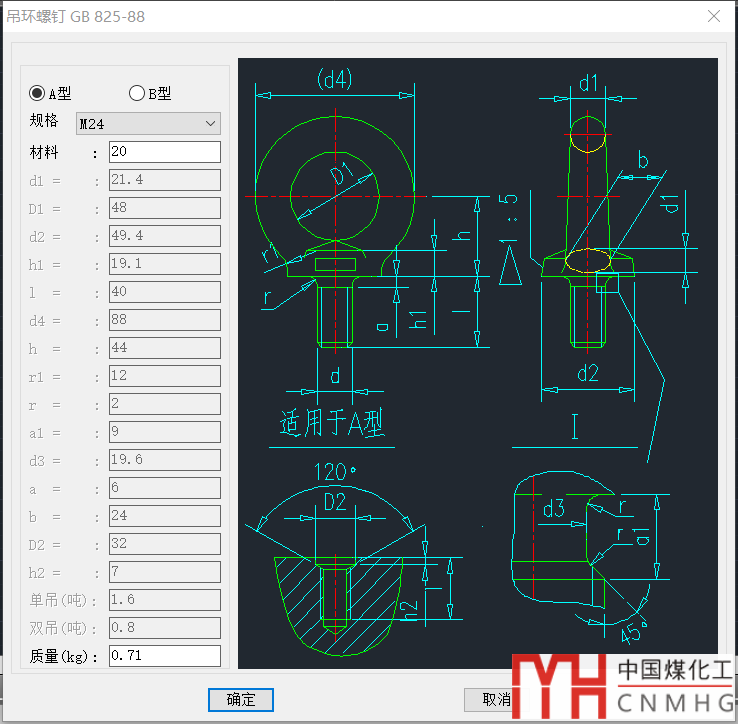

抽芯機使用方式為：管板上有吊環螺釘孔的，把絲堵擰下來，擰上吊環螺釘向外拉就把管束拉出來了。

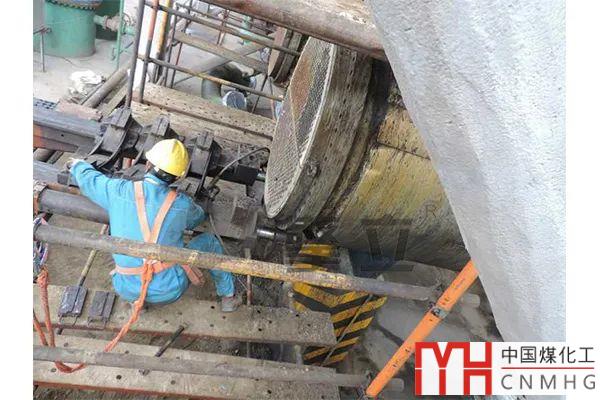

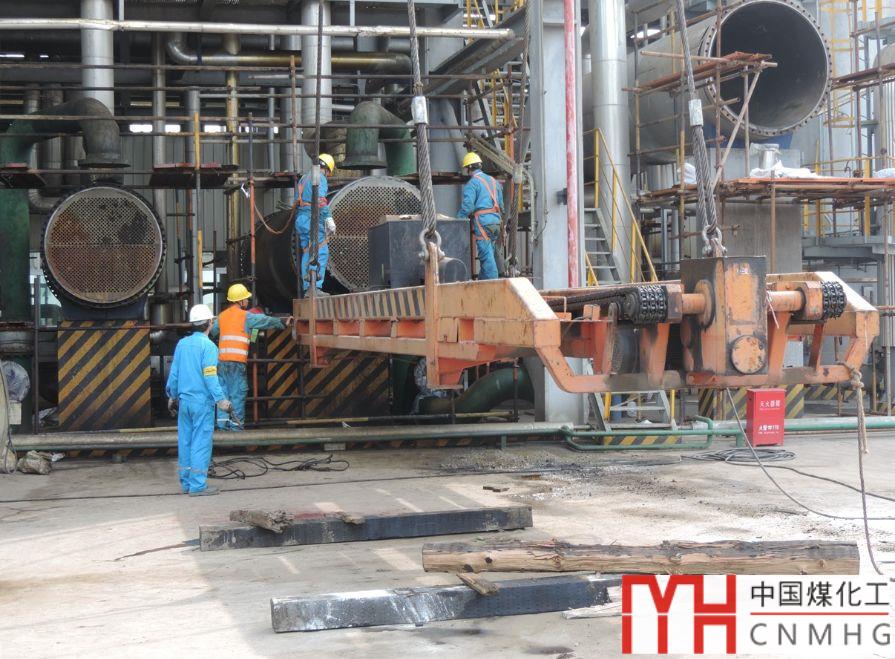

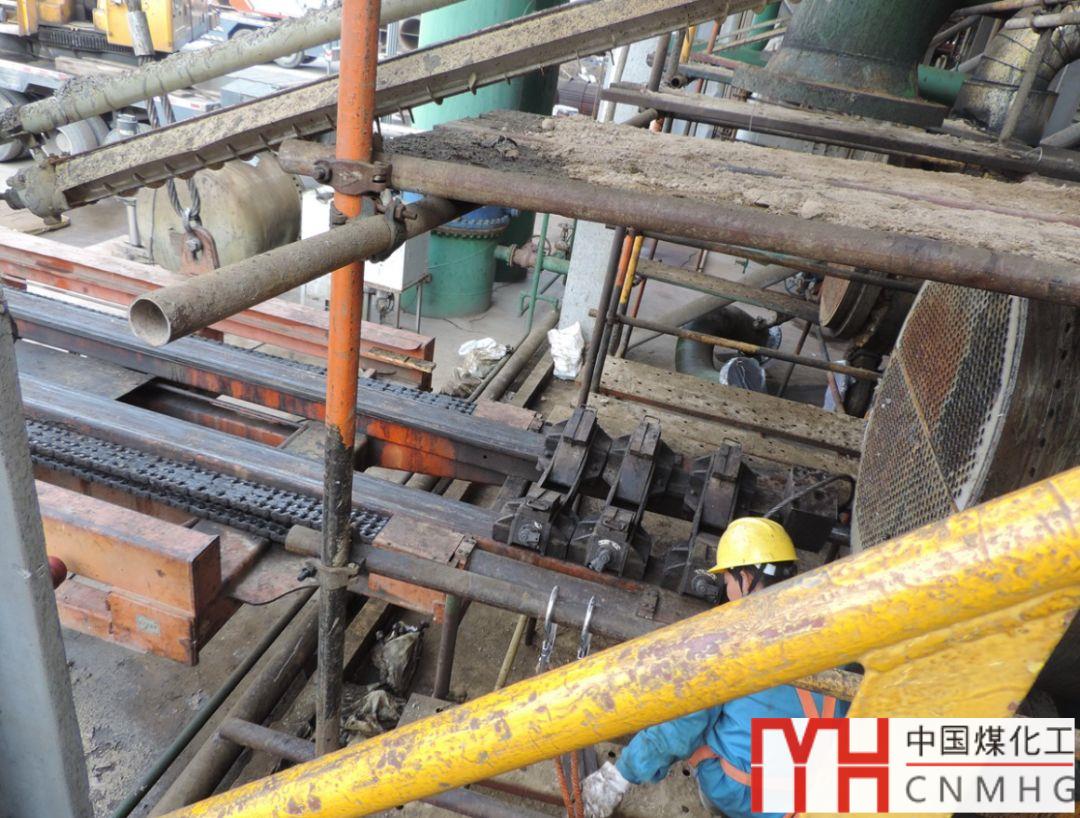

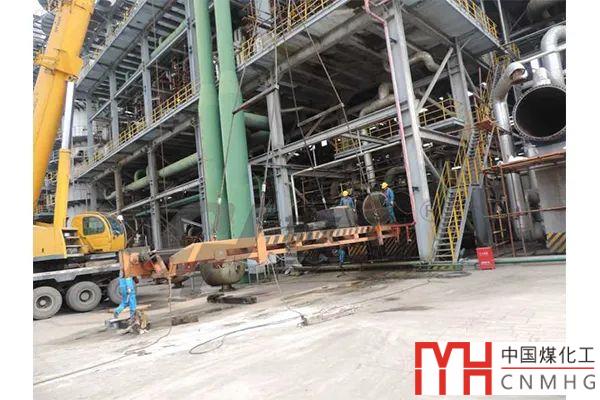

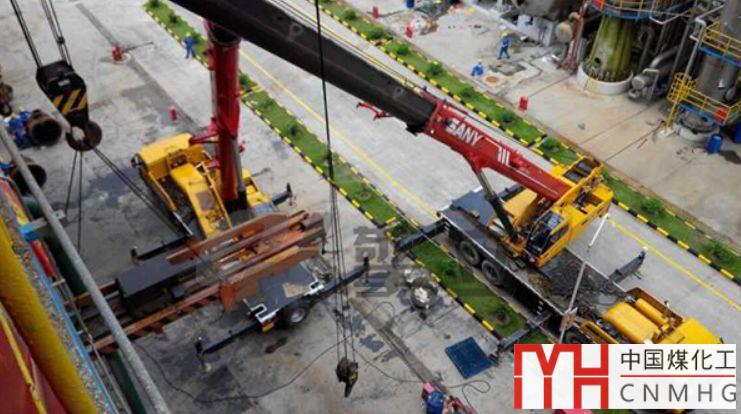

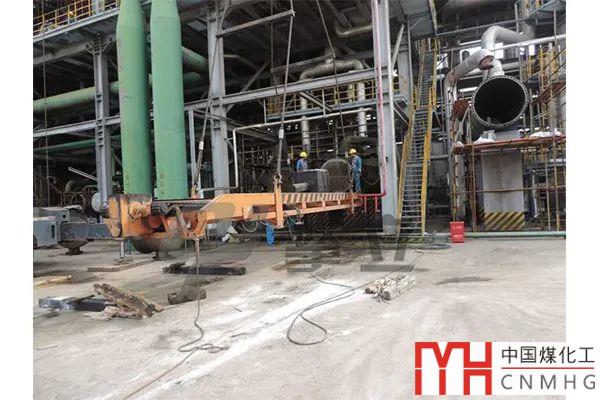

下圖是現場的抽芯圖片。

當然也有一些工廠，在換熱器上部做了行架，用葫蘆把管束拉出來，比較簡陋。

所以說一般抽芯設備是有的，經驗有沒有不清楚，保守點，不乘摩擦系數是很好的。

解決方案

在國標中，由于一般并未寫明抽芯力如何計算，所以既可以按照TEMA（1.5倍）也可以按照HG/T20643（0.3~1倍），來計算抽芯力。

由于一般管束都要占設備空重的一半，如果不考慮摩擦系數，那么基本上9級地震力（0.32倍設備操作重）也可能達不到抽芯力的數量級，所以用地震力來等效，在軟件中自動校核，可能會比較困難。

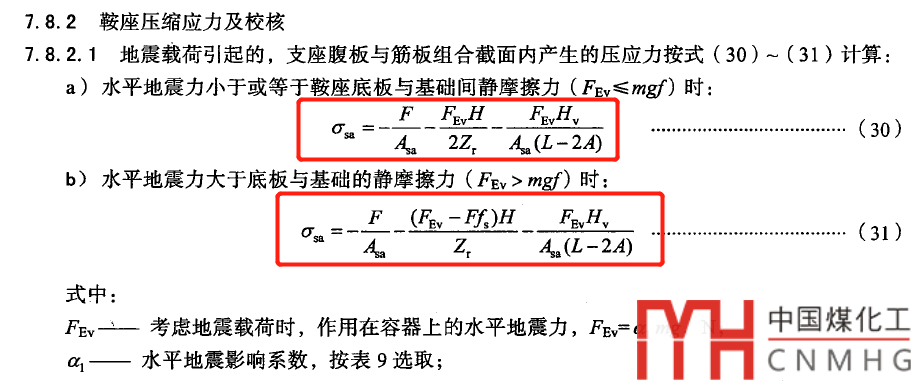

但是還是可以參照臥式容器的兩個公式來校核鞍座的壓應力，只是需要手動編制一下EXCEL計算書。

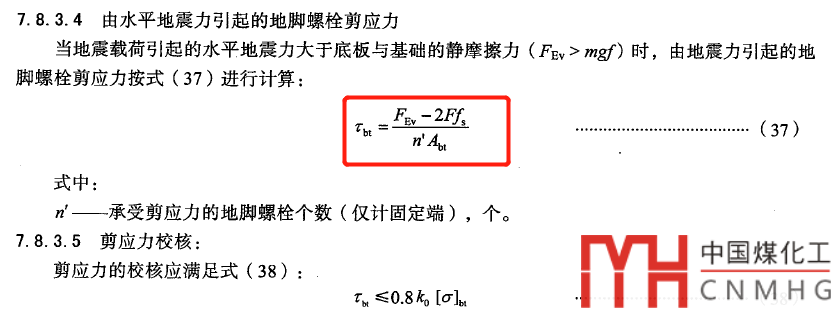

再校核剪應力。

如果在ASME中，那么還是按照TEMA取1.5倍管束重，其軟件中校核方法仍舊按照昨天的文章：

換熱器抽芯力校核

感謝

沒想到有那么多朋友認真看了我的文章，積極的討論，給出了非常好的建議，深受指教。

不積跬步，無以至千里；不積小流，無以成江海。

我一般把技術類文章當做工作總結來寫。從07年新浪博客，到13年網易博客，再到17年的信息，一直記錄著工作的一些點點滴滴，在記錄中成長。

一個壓力容器人的自我修養，不照搬照抄，不復制粘貼，少些主觀判斷，多些客觀事實，來源追溯。只有這樣，文章結論對錯才變得不重要，關鍵是其中的思考方式，解決問題的思路。很多時候只要列出來出處，來源，緣由，各位朋友心中自然就有答案了。

再次感謝！
