這篇文章我們來介紹下西門子S7-1200系列CPU的數字量輸入模塊SM1221，SM是英文"Signal Module"的縮寫，中文翻譯為"信號模塊"。編號"1221"中的"12"代表1200系列CPU，"21"代表數字量輸入。SM1221有兩種，分別是SM1221 8 DI x24VDC和SM1221 16 DI x 24VDC。

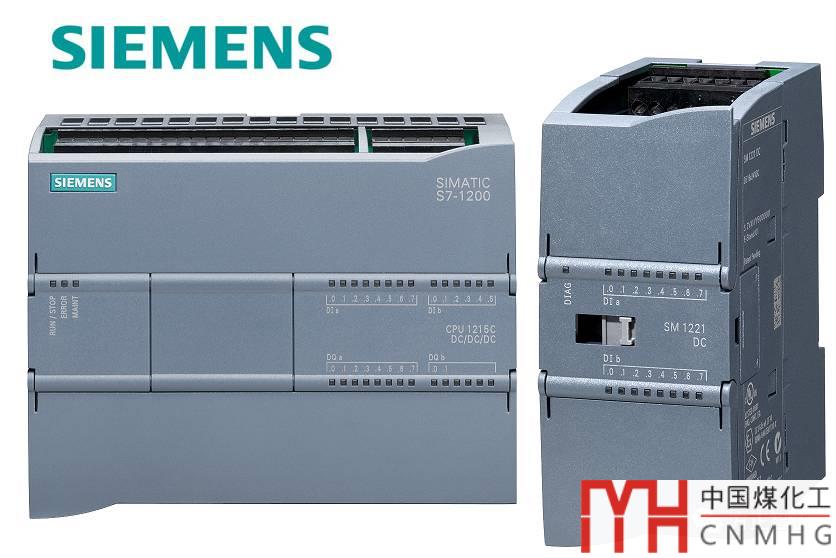

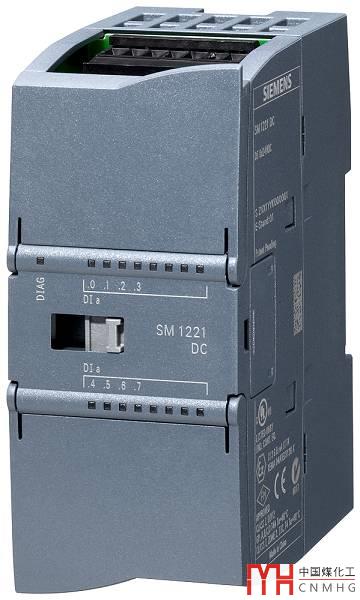

SM1221 8 DI x24VDC有8個輸入通道，訂貨號：6ES7-221-1BF32-0XB0，如下圖：

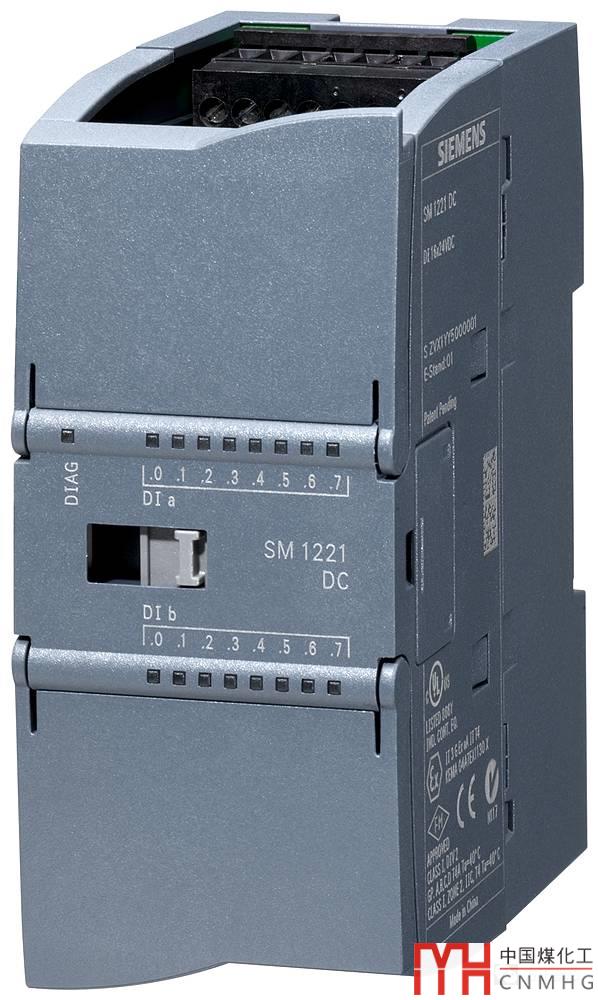

該模塊消耗背板總線電流為105mA；8個數字量輸入通道，每使用一個，消耗的電流為4mA（24V傳感器電流）；另一種16通道輸入的模塊SM1221 16DI x24V如下圖：

該模塊消耗背板總線電流為130mA，每個輸入通道消耗的電流為4mA(24V傳感器電流)。還記得我們前面電源模塊那一章講過的電流消耗的計算嗎？由于不同類型的CPU模塊支持的背板總線電流大小不同，每個模塊消耗的電流也不同，所以在選型的時候要考慮清楚（不清楚的小伙伴可以看看前面的文章哦）。

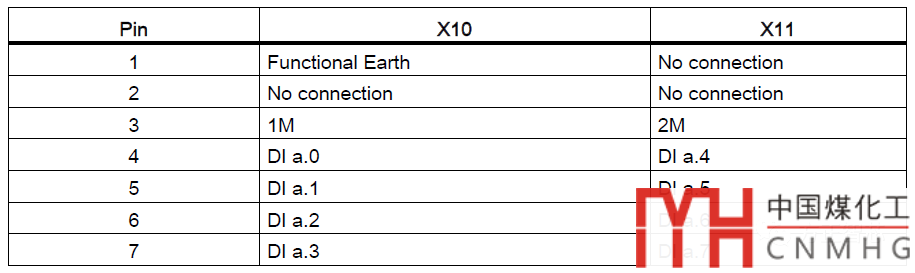

SM1221 8DI 模塊的上下各有一個端子排，上面為"X10"，下面為"X11"，針腳的定義如下：

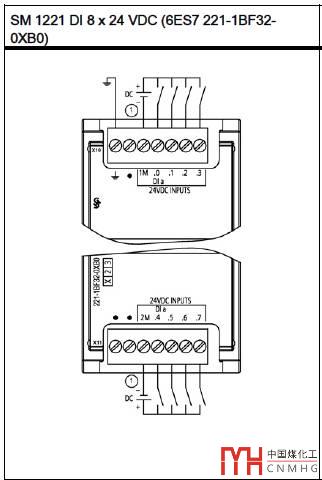

"X10"的4,5,6,7是第0到3通道，"X11"的4,5,6,7是第4到7通道，"3"號針腳是公共端(M)。公共端引腳可以接"+24V"或者"-24V"，取決于電氣設計人員把該模塊作為"源型"模塊還是"漏型"模塊。所謂"源型"，是指電流從模塊的通道向外流出；而"漏型"則相反，電流從外部流入模塊的通道。源型模塊的公共端(M)應該接"+24V"，漏型模塊的公共端(M)應該接"-24V"。漏型接線概覽圖如下：

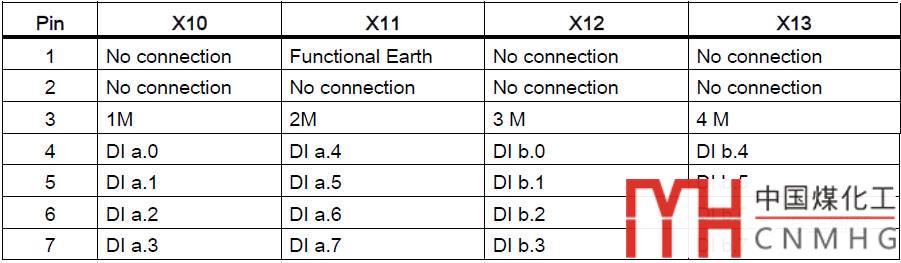

SM1221 16 DI模塊與8DI類似，不過它有4個接線端子，上面兩個是"X10"和"X11"，下面兩個是"X12"和"X13"，針腳定義如下圖：

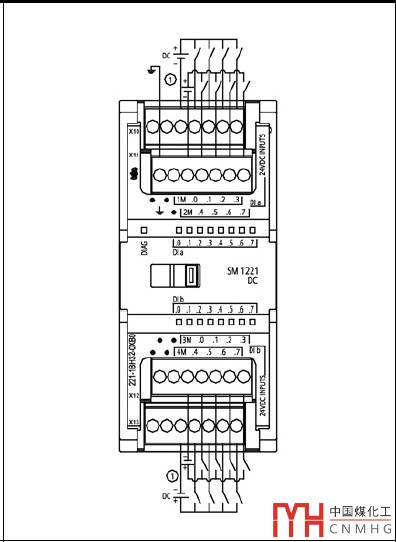

漏型接線概覽圖如下：

每一個輸入通道都有一個LED指示燈，當通道有電流流過時，指示燈會變成綠色。模塊的前面增加了一個診斷指示燈(DIAG LED)，用來診斷模塊的狀態，其含義如下：紅閃：CPU沒有找到SM模塊，可能還未上電；綠閃：CPU找到了SM模塊，但尚未組態或組態有錯誤；綠色常亮：CPU找到了SM模塊，并且組態正確；

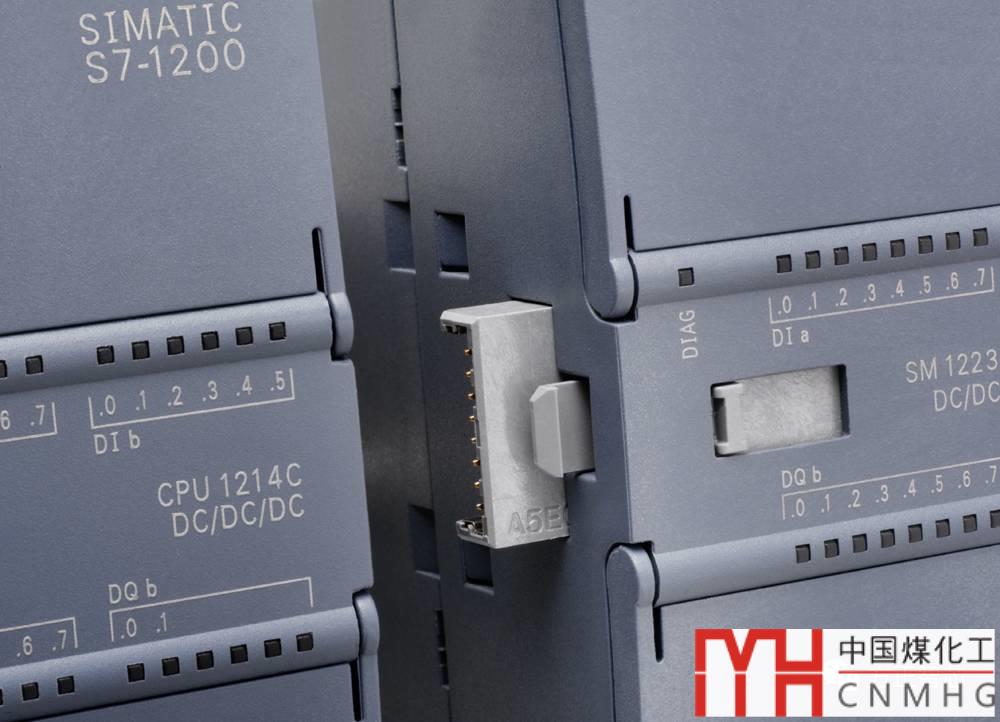

模塊前方有一個插接銷，向左推可以把總線鏈接器伸出，用來連接CPU或其他模塊。

關于SM1221模塊就先介紹到這里了。
