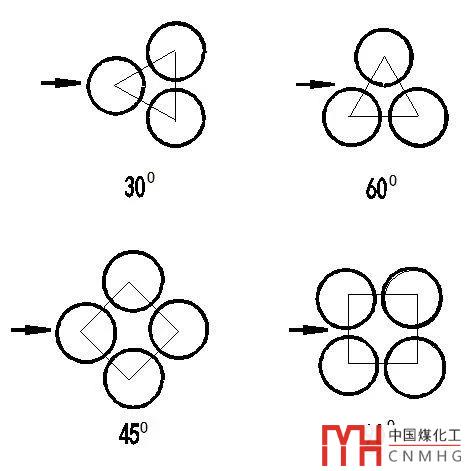

換熱管排列形式，一般有下圖所示的30°、60°、45°、90°四種。

圖中流向箭頭表示殼程物料橫向流動方向，箭頭方向是與折流板缺邊垂直的。設計中的換熱管排列圖，應據設計條件要求的排列形式和折流板缺邊位置進行排列。

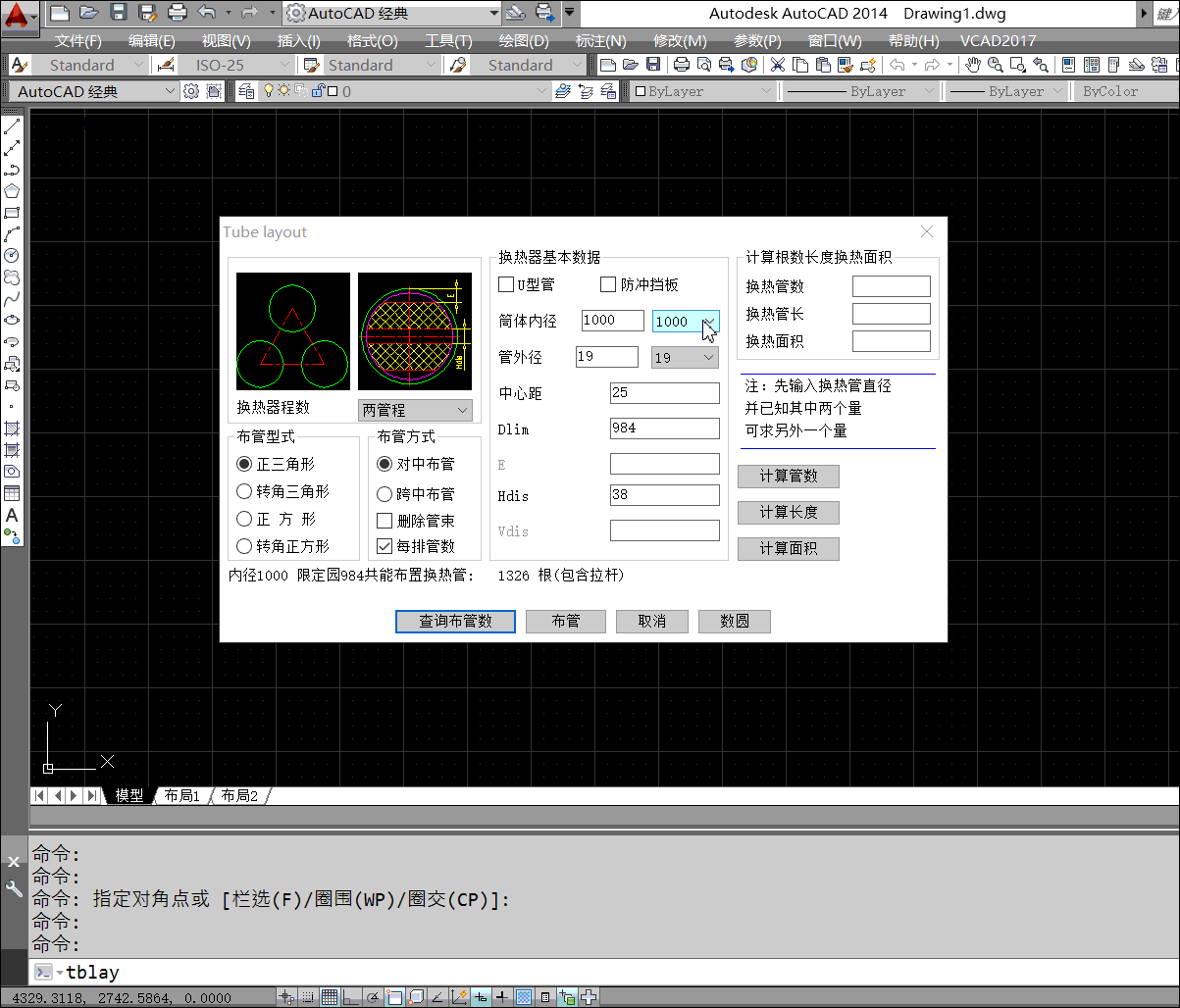

做換熱器設計，布管是不可缺少的步驟。為了方便布管，VCAD提供了換熱器布管程序。

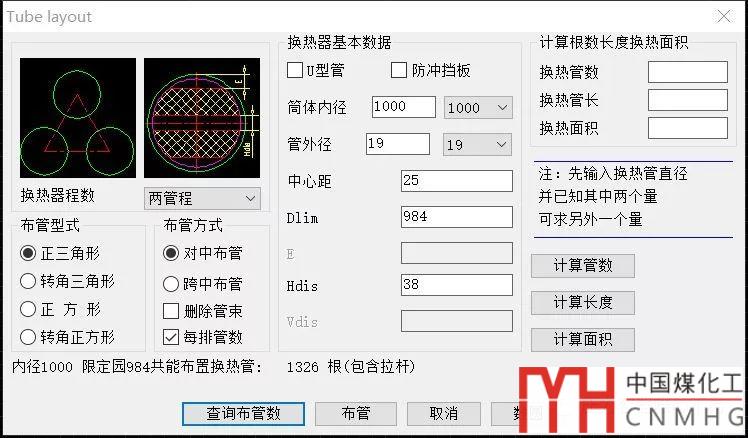

此程序可以布置正三角形，轉角三角形，正方形，轉角正方形。其布管方式有對中、跨中。

布管時，按照給定的布管限定圓，孔徑，孔間距布滿。

成圖時，可以選擇是否需要繪制中心線，是否列出每排的管子數量右側管數。

右側的計算根數長度換熱面積中，管數，管長，換熱面積，只需要知道其中兩個，可以求其中任意一個。非常適合用來校核換熱面積，或者反算換熱管數量或管長。

點擊計算功能，可以獲得限定圓內最多的布管數量。

布管的計算方法是什么呢？

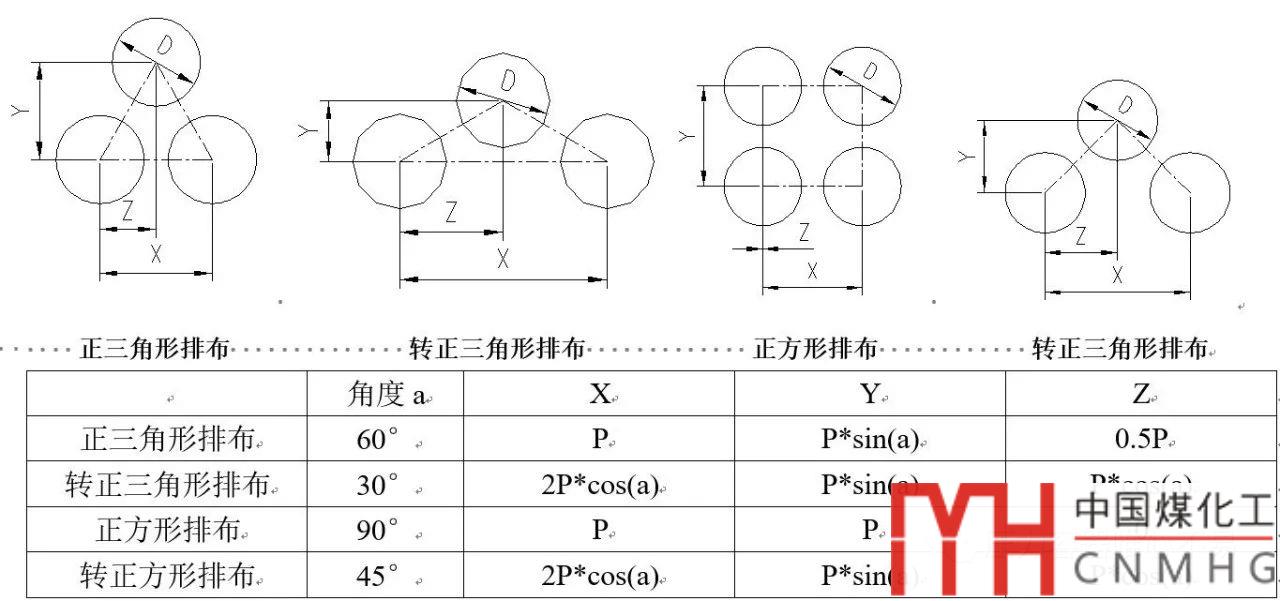

通過歸納，將布管方式，程數， 對中跨中，采用一個統一的繪制和判斷依據。如首先通過管程數，跨中居中可以得到起始點P0. 下一點的坐標計算如下圖所示：

離P0最近的下一換熱管中心P1橫向的坐標為：X軸增量為X，Y軸增量為0

離P0最近的下一換熱管中心P2縱向的坐標為: X軸增量為Z，Y軸增量為Y

判斷是否在圓內，依據為到圓心距離是否大于布管限定圓即可。以此做循環，則可得到整個布管圖。其詳細程序略。

不同的布管方式只需要選擇或輸入不同的參數，就能迅速得到布管圖，使

效率大大提升。
