大多數人對于Autocad的功能只用到十之一二。AutoCAD中有很多小技巧，在壓力容器設計中，熟練使用能夠大大提高制圖的效率。

這些技巧和Autocad版本無關，和Autocad的插件無關，類似于太祖長拳，大道正途，不假于物。

我今天就用本朝正經的Autocad，包你一新耳目，教你得知武學中別有天地。

1. 半徑偏移O

壓力容器繪制中，經常需要偏移半個接管的距離，比如直徑114.3的接管，畫完中心線，然后偏移57.15。

是否覺得計算起來很麻煩呢？

其實在Autocad中，命令行中可以直接輸入整數除式，即分子分母均為整數。比如偏移“100/2”，得到的結果是偏移50.

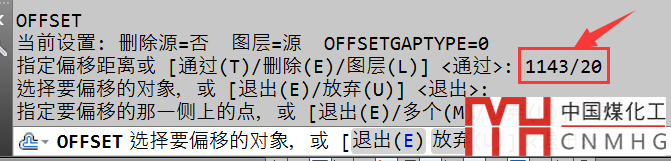

根據這個原理，在命令行中輸入1143/20，就可以獲得偏移一半的距離。

2. 縮放的妙用 SC

縮放命令一般是選擇圖形后，輸入快捷鍵“SC”，然后再輸入比例。

經常遇到如下場景：

一張圖，不知道它的比例。測量了一下，竟然什么比例都挨不上。

唯一的信息是只知道是A3的圖，想要縮放成1:1圖框的圖紙。那么此時SC命令就派上用場了。

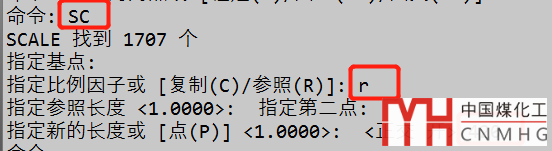

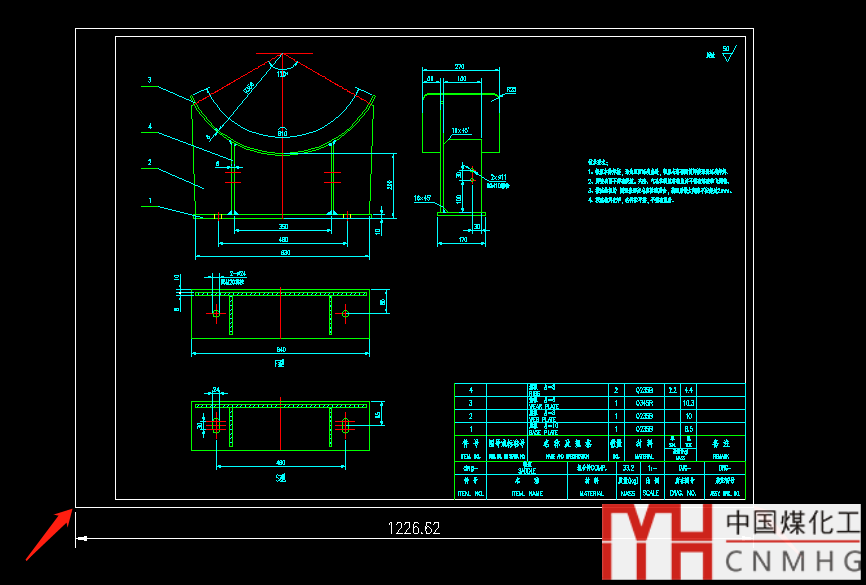

框選圖紙，命令行中輸入sc，輸入基點（上圖左端點），輸入r，然后指定參照長度為1225.52的起始和結束點，再輸入新的長度420（A3圖的圖寬）

圖紙就縮放到1:1的A3圖框里了。

中間不需要去換算縮放比例。

3. 自動保存

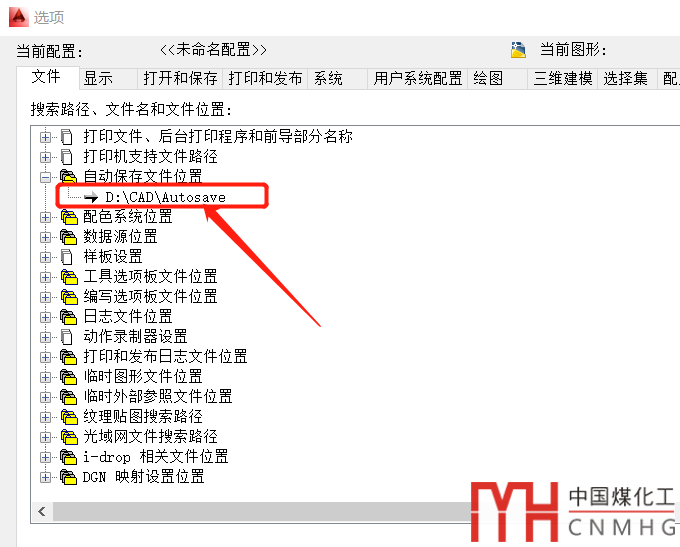

Autocad死機后，要找臨時保存文件，可以在工具-》選項-》文件下，找到自動保存文件位置。

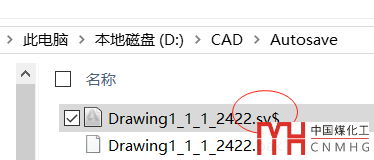

然后找到這個路徑，將剛才的文件名后綴.sv$改為.dwg

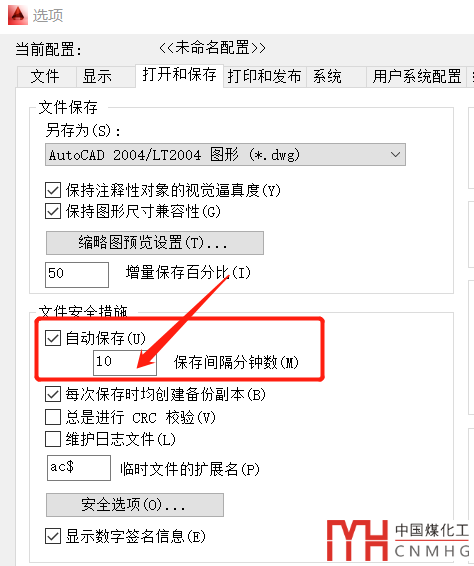

為了更好保存勞動成果，可將自動保存時間設置短一點。

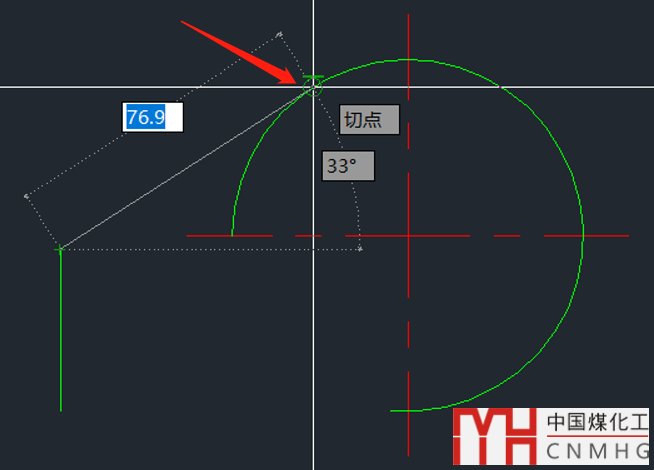

4. 繪制切線

通過一點，繪制一個圓的切線。

輸入L，指定起始點，然后點擊捕捉圖標，

靠近圓弧，獲得切點。

然后就可以獲得切線了。

5. 對齊的妙用

將法蘭傾斜放置，一般是先獲得傾斜角度，然后旋轉，接著移動到指定位置。

如果用對齊AL命令，則更加方便。

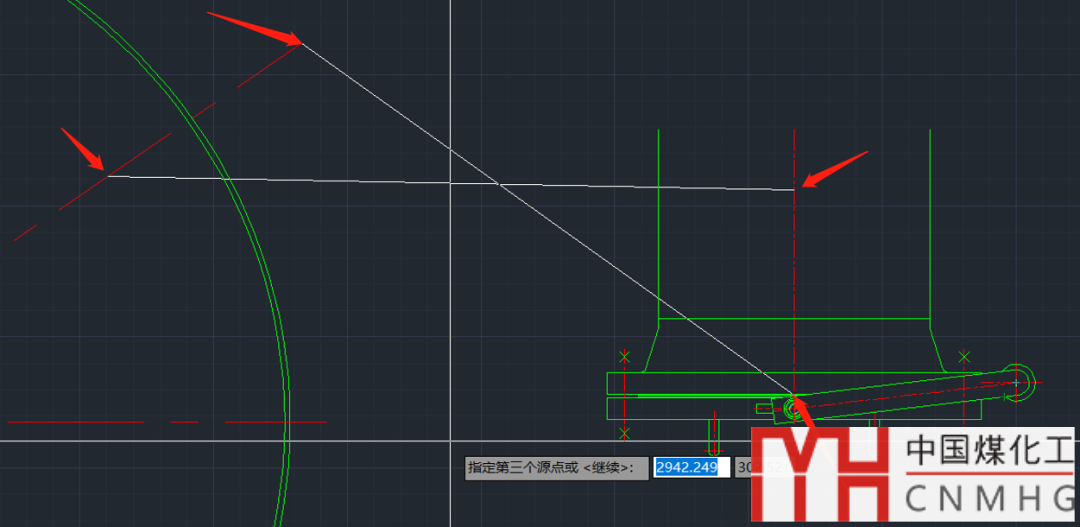

在命令行中輸入AL，將其對應點匹配上，

回車即可對齊到指定位置。

6. 構造線

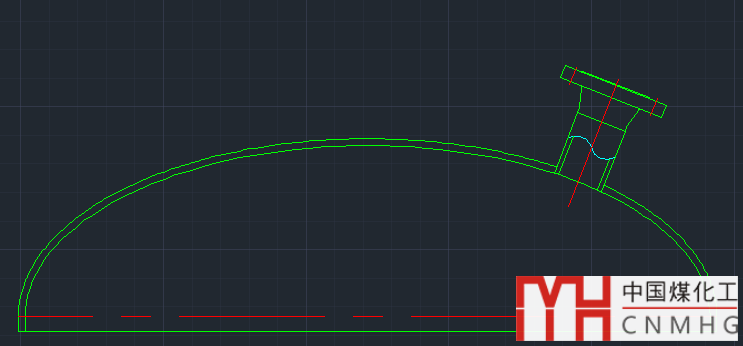

假設在橢圓封頭上要畫如下的接管法蘭，接管與橢圓曲面垂直。

那么首先應該得到封頭所在點處的垂線。

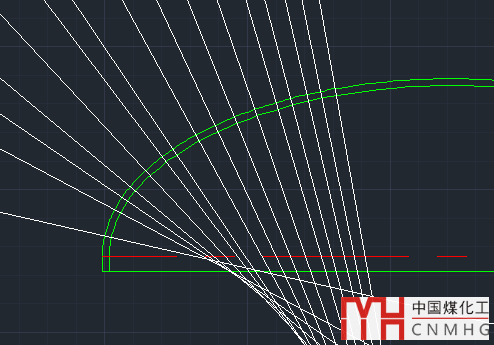

在命令行中輸入xl，然后點擊捕捉到垂足。

可以很輕松獲得曲線的垂線。

7. 清理PU

當圖元很多，塊很多時，文件占空間越來越大，電腦運行速度也變慢。此時，可以用PU清理命令，清除無用的圖塊，圖層，字體，標注等等。

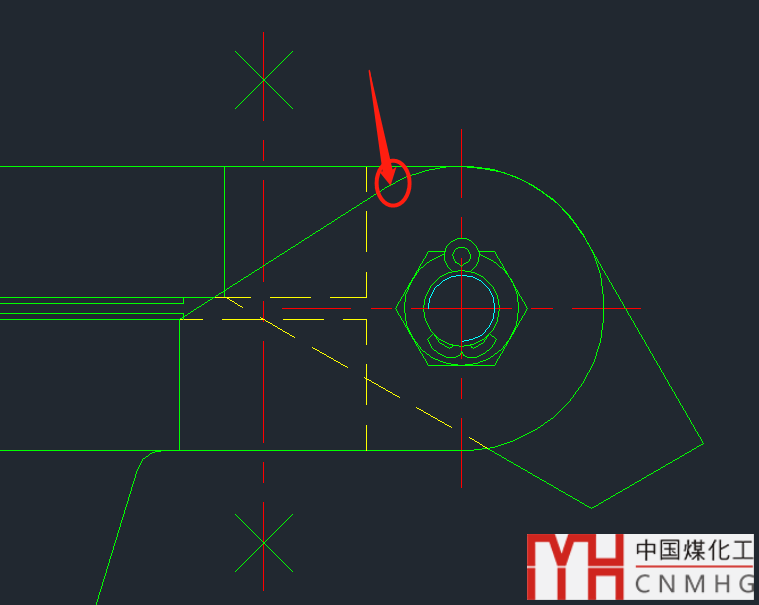

8. 拉伸S

拉伸是經常用到的命令，很多時候需要用延長命令時，不妨用拉伸試試，有奇效。

比如鞍座要加高，用S命令選中需要加長的部分，輸入加長的距離，就整體往下拉伸了一段距離。

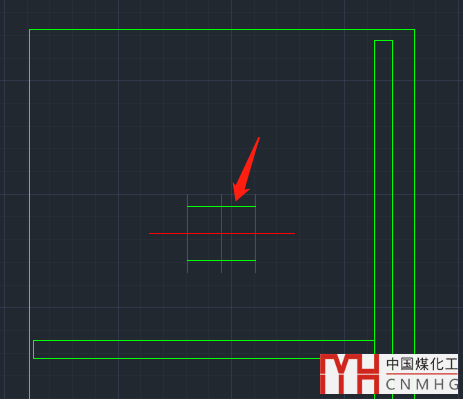

9. 倒角F

畫長圓孔時，先畫兩條平行線

然后輸入F，選擇這兩條線，則可以得到圓弧。

10. 復制旋轉

選擇一個圖形和其中一個夾點。如果沒有夾點就用一條線做輔助夾點。

空格，空格，輸入c，輸入角度，就可以獲得一個旋轉角度的圖形，原圖形還在原來位置。

11. 面積計算

經常遇到不規則的圖形的面積計算問題。

一個方法是用面域解決，不過有些圖形是形成不了面域的，或者面域需要進行剪切外輪廓，比較麻煩。

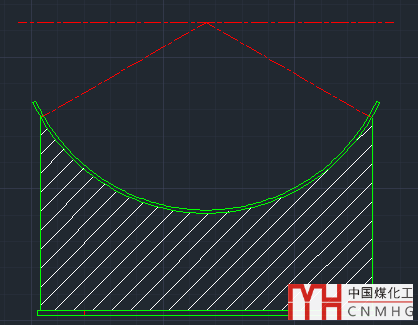

此時可以先打坡面線填充。

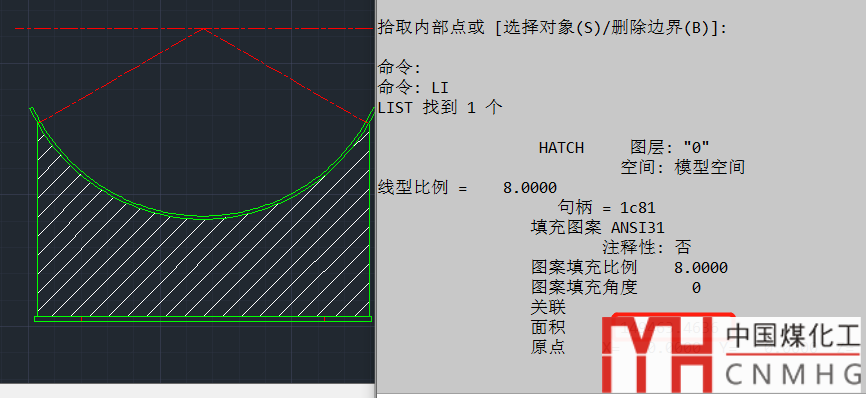

在命令行中輸入li，

則可獲得填充部分的面積，即圖形的面積。

12. 移動的妙用

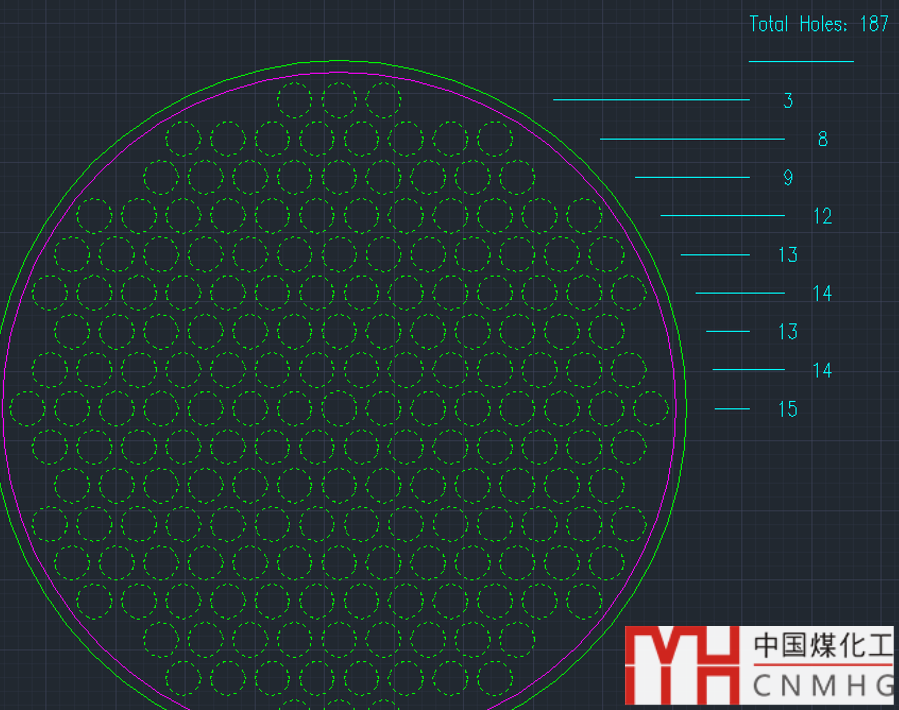

在畫完布管圖時，需要數圓的數量。

隱去中心線后，顯示換熱管的圓。

命令行中輸入M，命令行會提示你，選擇了多少個圖元。

這樣就可以方便的數圓了。
