聽著小情歌，畫著小儲罐，提取著小儲罐的特征，編寫著程序，繪制著節點。

經過長時間的努力，終于將程序?qū)懲炅耍梢造o靜品味著流淌的音樂：

你知道 就算大雨讓整座城市顛倒
我會給你懷抱
受不了 看見你背影來到
寫下我 度秒如年難挨的離騷

就算整個世界被寂寞綁票
我也不會奔跑
最后誰也都蒼老
寫下我 時間和琴聲交錯的城堡

小儲罐介紹

小儲罐是針對于在工廠制作的加工的按照常壓平底儲罐。

它有幾個特點：

1. 平底，圓筒，錐頂或者拱頂。

2. 設備壁厚比較薄，工廠制作可以采用對接結構。


3. 承壓環采用的是角鋼。

4. 梯子平臺一般采用直梯。

針對這幾個特點，在程序方面做了如下考慮：

1. 設備可以進行分段，通過“*”字符分解可以獲得設備的不同分段高度和厚度。


2. 設備角鋼可以選用采用朝內或者朝外。

3. 頂可以采用錐頂或者拱頂。

4. 自動生成相關節點。

這樣的確能夠生成一部分圖紙，優化畫圖速度。

但是我們畫儲罐最麻煩的是什么？

對的，就是畫梯子平臺！

如果小儲罐不能自動生成梯子平臺，而只是畫一個普通的小罐外形。

那么相當于花了3000元去周杰倫演唱會，結果卻聽旁邊興奮的保安跟唱了一晚~~

這當然不是我們所要的效果！

所以程序必須要增加：

自動生成梯子平臺圖。

梯子平臺圖

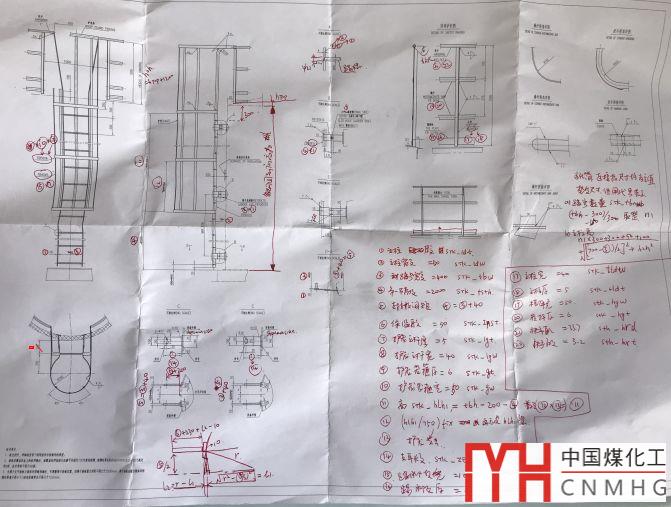

考察了一下以往畫過的小儲罐圖紙，其他院的圖紙，或者一些院的標準圖，GB，DIN和PIP規范等。

令人沮喪，梯子平臺各家都畫的不一樣。正應了托爾斯泰的名言：

"幸福的儲罐都是相似的，

不幸的梯子平臺各有各的不幸"

怎么解決？

梯子平臺涉及的數據是很多的，怎么辦？

只能對數據進行小心的處理，

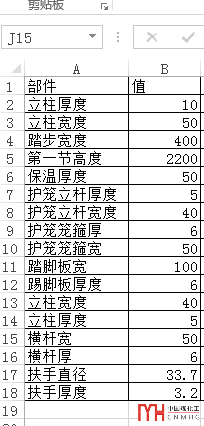

精（SAO）心（SHOU）細（NONG）致（ZI）的挑選了17個可以變動的參數。

終于理順了小儲罐梯子平臺的數據關系。

整理好所有的數學關系，見下圖：

終于可以動手了~

最終效果

材料準備好，繪制相關圖紙和節點，并編寫程序。

當然其中工作量是很大的，計算量也很大

不過還好：

程序員的快樂就是這樣樸實無華，且枯燥。

不厭其煩，邊寫邊測試，最終定型妝：

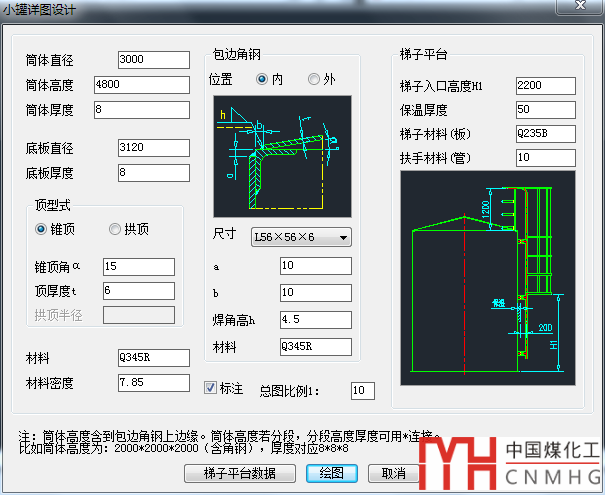

程序界面如下：

程序界面含有以上的所有考慮。

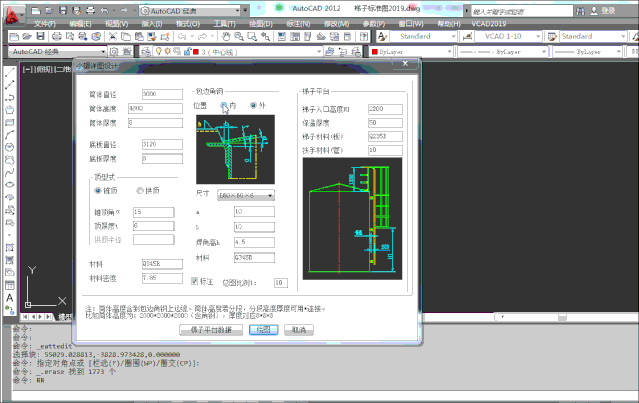

其動畫效果如下：

繪制小儲罐

不亦快哉！
