有段時間沒有寫小文章了，因?yàn)樽罱诿χ碅SME Ⅷ-2標準并做些筆記，目前還沒偏離自己定下的目標。今天抽點時間寫一下SW6選用JB 4732分析管板遇到的問題。

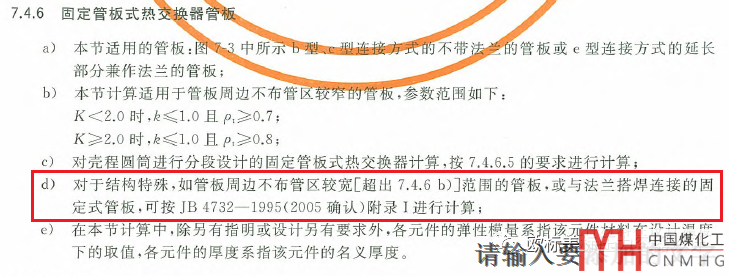

SW6軟件是可以按JB4732模塊對管板進行分析。當管板布管相對較少超出GB/T 151的范圍時，很多設計人員都會選JB 4732計算。在GB/T 151中在固定管板章節也是明確的周邊不布管區較寬的可按JB 4732計算。
雖然用JB 4732計算過多次，但計算書幾乎沒有認真看過只關注是否通過。這次同事?lián)Q熱管材料選錯了，計算不過。我看計算書時才發現原來SW6的編者在判定時并未按JB 4732或GB/T 151的規則進行判定，而是人為的加入了自己的想法判定條件取的很保守（溝通回復說是覺得取3倍太冒進就取了1倍）。

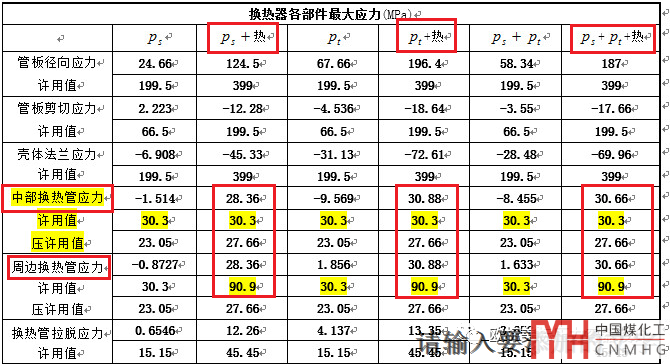

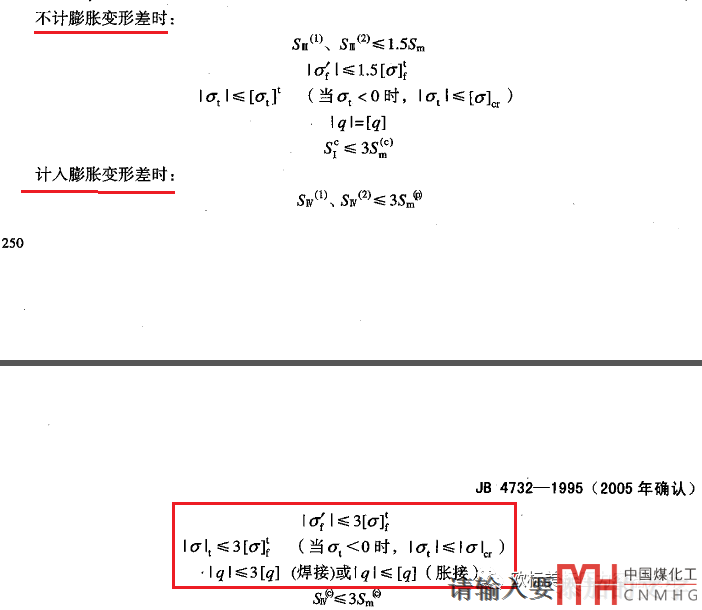

鈦材的換熱器，換熱管應該是新標準的TA2，選材料時選成了TA1。用JB 4732模塊計算提示管板需要32mm但客戶是替換設備要求管板厚度不能比再用的110mm的管板薄，在SW6中輸入110mm提示管板需要加厚（是否還有其他原因沒再花時間看）。我看了一下計算書發現了在壓力+熱的工況下中部和周邊的換熱管的許用應力是不一樣的，一個用了3倍一個用了1倍。在GB/T 151和JB 4732中都明確是有熱的時候是按3倍許用應力的（熱產生的應力都劃為二次應力）。開始以為是SW6程序有問題，后經過溝通中心站技術人員說中部換熱器用3倍許用應力評定他覺得太冒進了就取了1倍的許用應力！
先吐槽一下：軟件是要按標準編制的，當然了可以加入編者的想法但和標準不一致的地方最好是要提示的；我們做設計不希望太冒進但也不希望過于保守，例如中部換熱管在壓力加熱的工況下明顯用1倍過于保守了，除了1和3還有其它數字啊！編者如果覺得3冒進的那是不是選擇使用1.5更合適！題外話到目前為止還未見到ANSYS分析換熱器的在這個部位使用1倍許用應力評定的。給個大膽一點的建議：如果遇到同樣的問題計算不通過設計人員可告知校審后自行修改word計算書，設計的依據是按標準不是軟件！

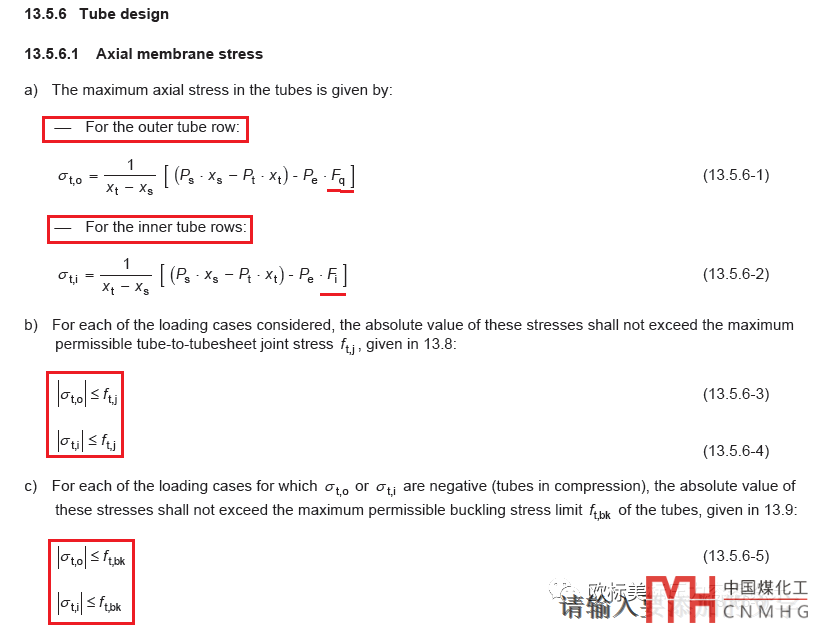

在我所了解的世界范圍內的標準中只有EN 13445明確計算換熱管的應力是分周邊和中間換熱管的，但只是計算公式不同判定條件還是一樣一樣的。
SW6還有不少和標準不一致的地方，常見的還有不另行補強的：GB/T 150標準中并未表達出只能是徑向接管。ASME標準也只是按接管的外徑和殼體壁厚相關，也沒有限定要徑向接管。
就扯這么多吧，五月份會把ASME Ⅷ-2的讀書筆記整理出來部分陸續發出來！
