本來沒打算寫，詳細談這個問題是因為部門在編制整理計算表格，有人對梁的校核提出不同意見，要求考慮梁的兩個公式的校核。既然有爭議就要整明白！

我們在做ASME標準的設備時，經常要用到一本MOSS編的《Pressure Vessel Design Manual》(Fourth Edition)目前最新是第四版。這本書使用率很高常用的計算ASME標準的軟件PV elite和compress等很多非ASME BPVC的內容也都引用的這本書的內容。但這本資料上也有一些錯誤。今天就來談其中一個錯誤及為啥只引用了一部分。

MOSS的設計手冊截取內容

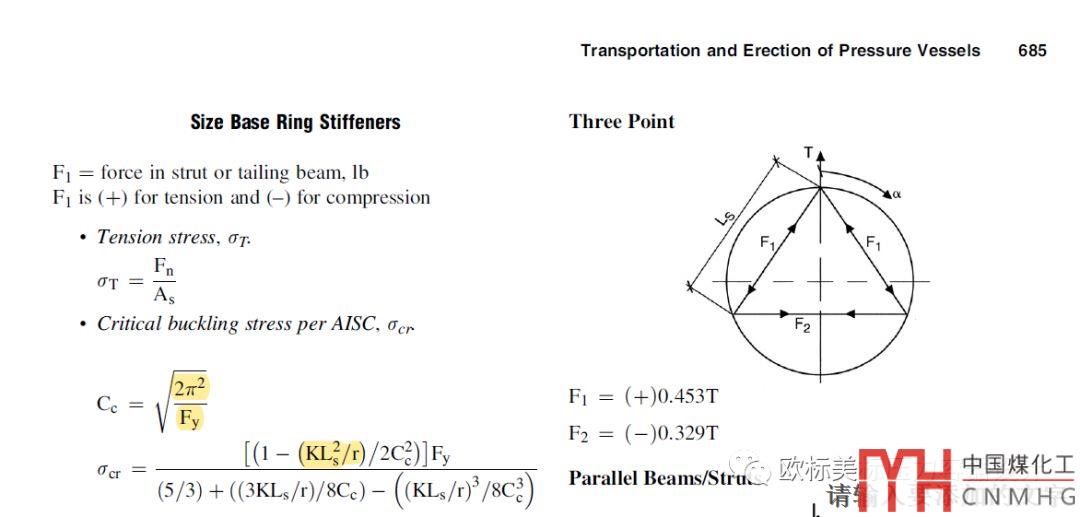

我涂黃的位置就是錯誤的，雖然我們看著有問題還是要找到出處；美國的鋼結構手冊有很多，我翻了一下沒找到原版的內容。但是在一本《美國鋼結構設計手冊》的上冊找到了相關內容

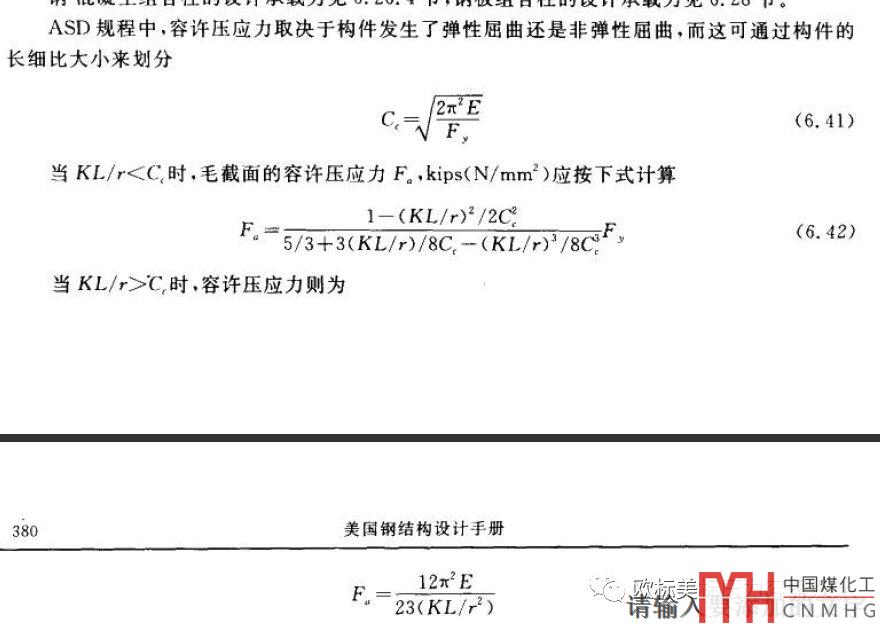

美國鋼結構設計手冊截圖

看了《美國鋼結構設計手冊》的截圖，可能就會有疑問為啥MOSS的設計手冊壓縮只用了其中一個公式，為啥沒考慮可能是另一個公式呢。

我們來看一下Cc取值正常會是多大，彈性模量E只要是鋼材都是在200000MPa左右，屈服在195-460MPa，2π是常數，也就是說Cc的數值會在90~140之間。正常是在120~130之間

裙座底板處用來加強的型鋼（槽鋼，工字鋼和H型鋼）或鋼管。只要你設置能起到作用的加強型鋼或鋼管KL/r就不會比Cc大。

支撐形式

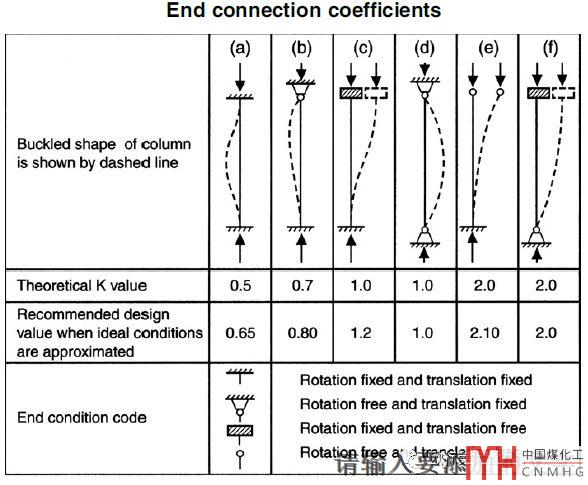

端部連接系數K

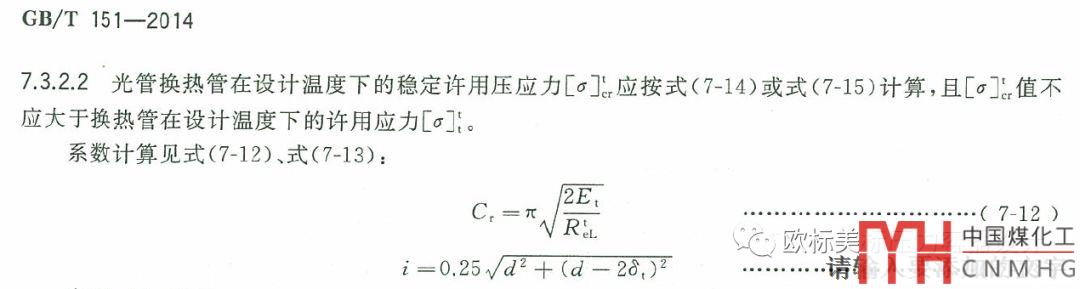

鋼管旋轉慣性半徑的計算公式

H型鋼旋轉慣性半徑（r截圖中的i）

工字鋼旋轉慣性半徑（r截圖中的i）

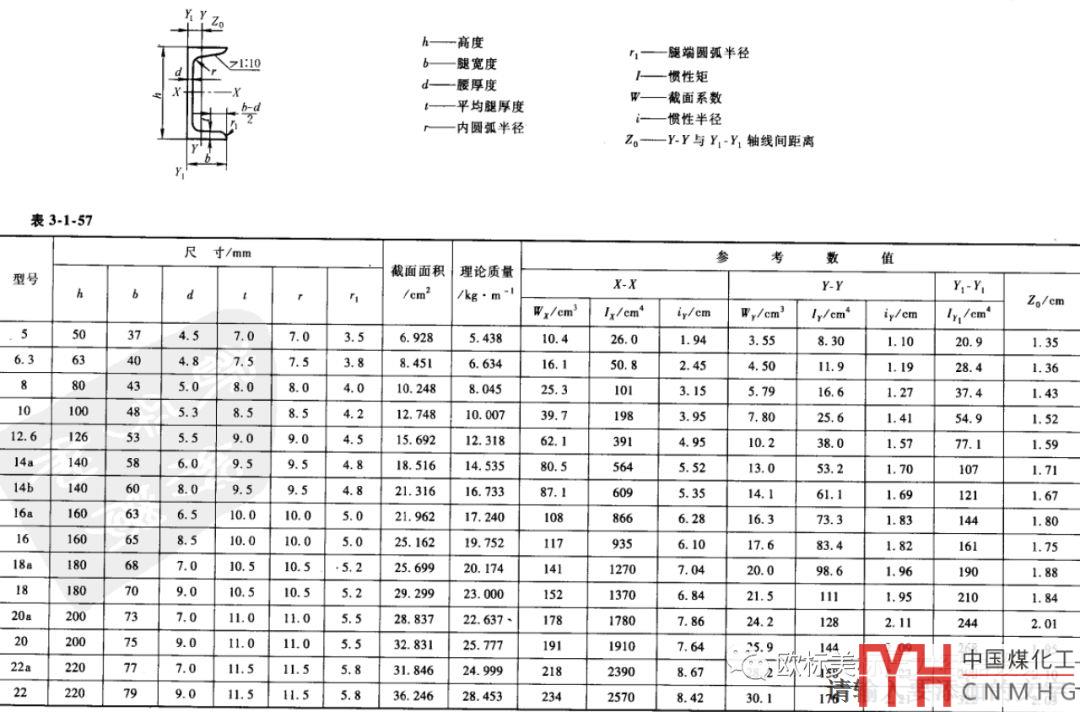

槽鋼旋轉慣性半徑（r截圖中的i）

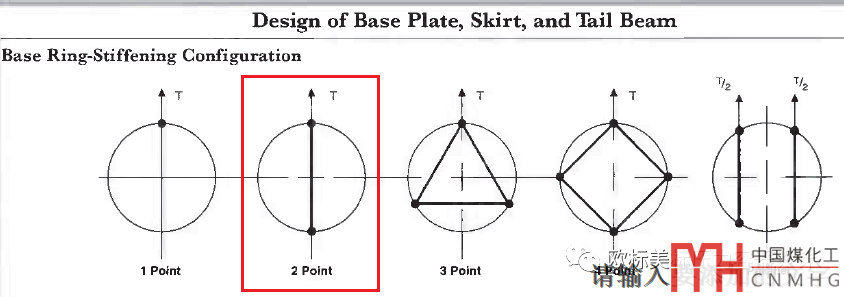

假設用螺栓連接的鋼管：K=1.0，用公稱直徑比較小的DN100的20號鋼管（旋轉慣性半徑約等于35），如果裙座內徑是4000，設置兩點一根的加強支撐管.KL/r≈1x4000/35=114.也就是說4m直徑用DN100的鋼管加強支撐都還是用不到另外的公式！我想設計正常的話4米直徑也不會用DN100這么個小管子去支撐加強。型鋼的都是可以直接在圖中查旋轉慣性半徑的不再舉例。

吊裝計算中支撐的壓縮應力的校核，只引用一個公式是正確的。因為KL/r＞Cc是不可能出現的！
