摘要：當固定管板換熱器采用N型管箱結構時，采用SW6中的JB4732算法可以計算校核筒體或管箱端部的總應力，但有時會出現壓力載荷單獨作用下筒體或管箱端部的總應力校核不通過的情況，導致筒體或管箱端部厚度比按照GB/T151設計的更厚。根據一次結構法原理分析表明JB4732算法存在著保守性，為此介紹了一次結構法和ASME管板設計方法，發現ASME管板設計方法與一次結構法是一致的，可以由ASME管板設計方法得到3種管板一次結構，而JB4732算法用的只是第1種一次結構，將這3種管板一次結構用在某換熱器的有限元分析設計中，得到了不同的評價結果，選擇其中最經濟的設計方案，避免了筒體或管箱端部保守的設計。本文可為換熱器結構優化設計提供一定參考。

關鍵詞：N型管箱；應力分類；一次結構法；ASME；有限元分析

中圖分類號：TE 965，文獻標志碼：A

Stress Assessment Method For N Type Channel Of Fixed Tubesheet Type Heat Exchanger

Sun Zhi-gang, Yang Hu,

(Wuxi Chemical Equipment Co., Ltd, Jiangsu Wuxi 214131, China)

Abstract: While N type channel was adopted for fixed tubesheet type heat exchanger, checking

the total stresses in the shell and/or channel end could be performed by choosing JB4732 method in SW6. But sometime the checking for total stresses in the shell and/or channel end can be not pass while there was only pressure load, thickness for shell and/or channel end need be more than that designed as per GB/T151. Analysis as per primary structure method shown that JB4732 method was conservative, then primary structure method and UHX method in ASME Ⅷ-1 were introduced. It could be found that ASME method and primary structure method were consistent, and 3 primary structures for tubesheetcould be got from ASME method, only the first method was adopted in JB4732 method. The 3 primary structures for tubesheet were used in analysis design for a heat exchanger by finite element method, different assessment results were determined, and the most economical design case was choose, conservative design for shell and channel was avoided. Some references for the best design of heat exchanger structure can be provided by this paper.

Key words: N Type Channel, Stress Classification, Primary Structure Method, ASME, FEA

1 引言

N型管箱是固定管板換換熱器一種常見的管箱與殼體和管板連接結構，這種結構比螺栓墊片連接更容易實現密封，結構重量更輕更經濟。馮清曉[1]指出管箱與殼體和管板整體連接處是結構不連續的高應力區域，但GB/T151[2]并不校核連接處的應力，僅僅校核殼體的平均軸向應力，存在著不確定性，可以選擇采用SW6程序中的JB4732算法校核連接處的應力，或者參考ASME Ⅷ-1中的UHX篇中的固定管板設計方法。謝智剛[3]采用有限元分析驗證了采用JB4732算法設計大型固定管板換熱器的可靠性。

工程設計中發現按照GB/T151設計的換熱器有時無法通過JB4732算法的校核，管箱或者筒體需要明顯加厚，按照JB4732算法設計的換熱器反而不如GB/T151經濟。出現這種情況主要是因?yàn)?/span>JB4732算法增加了管箱端部和筒體端部總應力的校核，很多情況是壓力載荷單獨作用下的管箱端部和筒體端部總應力超標，導致管箱或筒體厚度需要加厚。在相關文獻報道中對管箱端部和筒體端部總應力的校核存在著不同的做法，文獻[4]與JB4732算法是一致的，而文獻[5,6]與JB4732算法是不同的，管箱端部和筒體端部應力評價需要做進一步討論。

由于結構不連續的緣故，管箱端部和筒體端部存在相當大的彎曲應力，根據JB4732[7]或者ASME Ⅷ-2[8]的要求，若管板周邊彎矩是保持管板中心處彎曲應力在允許極限內所需要的，則連接處的彎曲應力可劃為Pb類，否則劃為Q類。當有壓力載荷和熱載荷共同作用時，管箱端部和筒體端的薄膜加彎曲應力劃分為一次加二次應力，這一點并無疑問；當僅有壓力載荷作用時，由于連接處的彎曲應力難以分解出其中的一次成分和二次成分，連接處的薄膜加彎曲應力按照1.5S進行限制，JB4732算法采用的就是這種做法，存在著保守性。

當筒體或者管箱截面完全屈服，所能提供的彎矩達到最大，筒體或者管箱端部名義達到最大，為2.25S，即達不到3.0S[9]，因此，JB4732算法通過限制筒體或者管箱端部總應力不超過1.5S，確保筒體或者管箱對管板的加強作用是有效的。如果采用一次結構法，筒體或者管箱對管板的加強作用可以被100%保留，也可以被100%解除，也可以被部分保留，只要任一種情況下管板校核通過即可[9]，而JB4732算法采用的只是第1種做法，筒體或者管箱往往需要比較厚，因此，有必要采用多種一次結構校核換熱器應力，以實現優化設計。

本文針對某固定管板換熱器在壓力載荷單獨作用下按照JB4732算法校核筒體或者管箱端部一次薄膜加一次彎曲應力校核不通過的情況，采用一次結構法，將筒體或者管箱端部一次薄膜加一次彎曲應力轉化為一次加二次應力，在保證結構設計安全前提下，實現經濟的結構設計，可為換熱器設計提供一定參考。

2 一次結構法與ASME方法

2.1 一次結構法

一次結構法由陸明萬提出，用以解決應力分析設計中的應力識別問題。陸明萬在文獻[9]中給出了與筒體整體連接平蓋的三種一次結構：（1）取原始結構為一次結構，筒體平蓋連接連接處薄膜加彎曲應力按照一次應力強度極限評定；（2）解除連接處的徑向和轉角連續性要求，取薄膜應力狀態下的筒體和受筒體簡支的平蓋為一次結構，連接處的薄膜加彎曲應力按照一次加二次應力評定；（3）解除連接處的轉角連續性要求，連接處的薄膜加彎曲應力按照一次加二次應力評定。如果將平蓋視為特殊的管板，上述三種一次結構可以作為管設計的參考。

國內薄管板的設計采用的是桑如苞[10]提出的“極限設計與彈性分析相結合的換熱器管板強度分析的新思路”，是一次結構法原理在薄管板上的應用，一次結構法在普通剛性管板上的應用報道較少[11,12]。一次結構法是通過解除元件之間的約束，構造出各元件的一次結構，校核各元件一次結構在壓力載荷單獨作用下的應力強度，應力強度全部按照一次應力校核，如果滿足此要求，按照SW6.0或者有限元計算得到的原始結構在壓力載荷單獨作用下的應力強度可以按照3S進行限制，因?yàn)槠潇o強度已經得到得到保證。陳孫藝[13]和葉增榮[14]分別采用一次結構法對薄管板進行了設計。

2.2 ASME方法[15~17]

ASME Ⅷ-1管板設計方法計算校核筒體或者管箱端部總應力，在僅有壓力載荷作用時，對薄膜加彎曲應力，首先按照一次薄膜加一次彎曲進行評定，以1.5S進行限制，如果通過，則合格，如果不通過，則可進一步采用簡化彈塑性分析或者管板簡支法。簡化彈塑性分析是通過折減筒體彈性模量進行的，相當于采用筒體彈性模量折減后的結構作為管板的一次結構，管板的應力小于1.5S，則管板滿足一次結構的要求，管板與筒體連接處的薄膜加彎曲應力可以按照3S進行評定，否則，需要調整結構厚度。簡支法則是采用受筒體周邊簡支的管板作為管板的一次結構，相當于管板兩側采用墊片連接，如果管板的應力小于1.5S，則管板滿足一次結構的要求，管板與筒體連接處的薄膜加彎曲應力可以按照3S進行評定。

2.3 兩種方法的比較

盡管ASME管板設計方法中并沒有一次結構法的提法，但其做法跟國內的一次結構法是完全一致的，一次結構法可以很好解釋ASME做法，可以發現ASME管板設計方法本質上采用了三種管板一次結構：（1）原始結構，該結構100%保留筒體和管箱對管板的加強作用，筒體和管箱端部總應力限制在1.5S，校核不容易通過，算得的筒體和管箱厚度較厚，JB4732算法便是屬于這種情況；（2）采用簡化彈塑性分析法，將原始結構中的筒體或者管箱彈性模量折減即可，該種一次結構考慮屈服后材料彈性模量的下降，通過定量縮減彈性模量降低筒體或管箱對管板的加強作用，在這種情況需要管板的應力不超過1.5S；（3）簡支法，該結構100%解除筒體和管箱對管板的加強作用，筒體或管箱對管板為簡支支撐，相當于管板兩側墊片連接，與國內薄管板設計方法是一致的。

3 換熱器筒體與管箱端部應力分析

3.1 按JB4732算法和GB/T151計算

某固定管板換熱器采用N型管箱結構，其主要參數列在下表1，其厚度滿足GB/T151的要求，按JB4732算法和GB/T151計算各零部件應力結果列在表2中。

表1 計算參數（管殼程相同）

表2換熱器各部件應力計算結果（MPa）

對照上表中JB4732算法和GB/T151的結算結果，可以發現除個別數值差別較大外，總體上二者的計算結果是一致的，GB/T151的校核內容少一些。根據JB4732算法的計算結果，殼程筒體的端部厚度需要18mm，管箱筒體端部厚度需要26mm，而GB/T151只需要14mm，JB4732算得的厚度比GB/T151的增加了28.6%和85.7%。從計算結果看，筒體和管箱端部總應力最大值超過1.5S但不超過3.0S，可以使用縮減彈性模量的簡化彈塑性分析法或者簡支法。管板徑向應力強度并是不很大，有50.9%的強度裕量，解除或者降低筒體或者管箱對管板的加強作用，管板強度應該可以滿足要求。SW6.0沒有提供這兩種算法，下面采用有限元方法進行ASME管板設計方法中的簡化彈塑性分析法或者簡支法應力計算。

3.2 有限元應力分析

3.1 有限元模型的建立

有限元應力分析采用大型通用商業有限元軟件ASNSY進行。根據幾何和載荷的對稱性，采用1/8對稱模型，即取環向1/4軸向1/2建立模型；考慮腐蝕裕量和材料厚度負偏差，采用各元件的有效厚度建模；忽略換熱管與管板的連接角焊縫和換熱管伸出管板管程側壁面部分，認為管熱管外壁與管孔壁面完全貼合，即100%計入換熱管對管孔的補強，這種簡化與GB/T151是一致的。有限元分析采用20節點單元SOLID186，筒體與管箱厚度方向劃分4份，管板沿厚度方向劃分6份，換熱管周向劃分12份，鄰近管板的換熱管與殼體軸向劃分份數加密，單元數量224958，節點數量1429293，有限元網格劃分見圖1。計算3種壓力載荷作用工況，管殼程分別施加相應的設計壓力，管箱筒體端部施加對應的端部封閉效應產生的當量軸向拉應力。

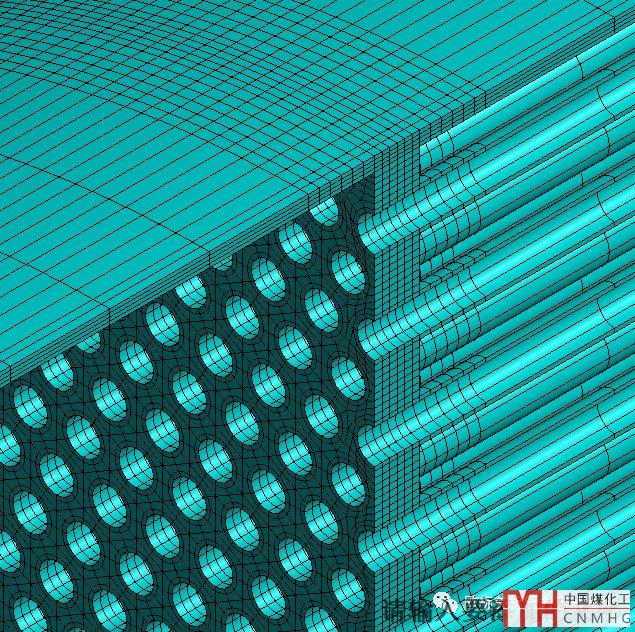

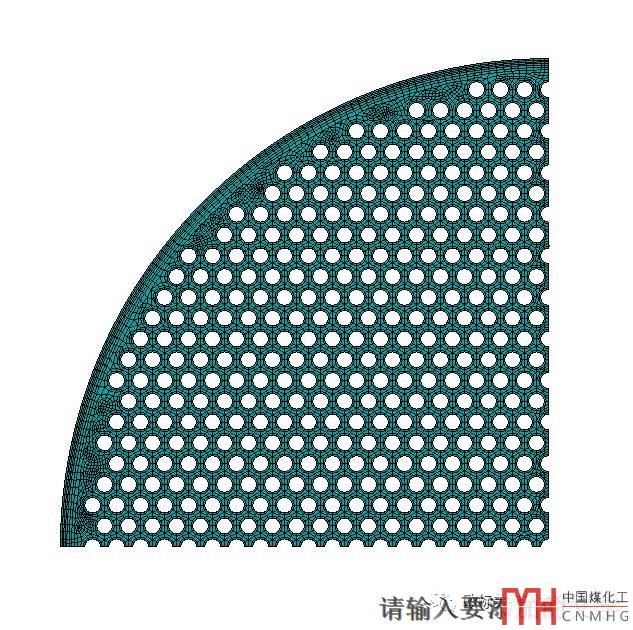

圖1 有限元模型網格劃分

3.2 原始結構有限元應力分析結果

換熱器原始結構關鍵部位有限元應力分析結果見表3中，與GB/T151和JB4732算法結果相比，管板應力明顯增大，殼體端部和管箱筒體端部總應力明顯降低。相關文獻[3,18,19]發現按照GB/T151，JB4732以及ASME標準算法計算的換熱器應力與FEA的計算結果均存在差異，主要是由于標準與FEA計算力學模型簡化假設不同造成的，F(xiàn)EA的簡化相對更少，更接近實際，所以，本文以FEA的計算結果為準，進行管板應力的簡化彈塑性分析和簡支法分析。

如果和均等于1.0，則設計合格，不需要重新計算管板彎曲應力。當殼程壓力單獨作用時和管殼程壓力同時作用時，和均等于1.0，設計符合要求，管板應力不需要重新計算，這樣只需要計算管程壓力單獨作用工況。

3.3 簡化彈塑性分析

殼程筒體彈性模量折減因子與管箱筒體彈性模量折減因子計算公式如下，其中與分別為殼程筒體和管箱筒體端部彎曲應力，和分別為殼程筒體和管箱筒體端部彎曲應力許用極限，可取1.5S。

如果和均等于1.0，則設計合格，不需要重新計算管板彎曲應力。當殼程壓力單獨作用時和管殼程壓力同時作用時，和均等于1.0，設計符合要求，管板應力不需要重新計算，這樣只需要計算管程壓力單獨作用工況。

當管程壓力單獨作用時，管殼程筒體端部彎曲應力分別為241.7MPa和125.5MPa，計算彈性模量折減因子，fact_C=0.93和fact_S=1.0，折減因子乘以材料彈性模量得到折減后的彈性模量，重新計算管板應力，計算結果結果見表3，管板薄膜加彎曲應力為177.7MPa，小于1.5S，原始結構殼體和管箱筒體端部薄膜加彎曲應力可以按照一次加二次應力評定，許用應力強度由1.5S提高到3.0S，均符合要求，殼體和管箱筒體厚度滿足要求，不需要加厚。

ASME管板設計方法中，U形管式換熱器的彈性模量折減系數計算時，用的是筒體端部的薄膜加彎曲應力，固定管板采用的是彎曲應力，固定管板的算法更容易通過，可以減少計算的工作量。ASME校核的是管板的彎曲應力，考慮到有些情況下，管板的薄膜應力較彎曲應力并不是很小，F(xiàn)EA校核管板應力強度采用的是薄膜加彎曲應力。

ASME簡化彈塑性分析法并不校核筒體彈性模量縮減后的換熱管軸向應力和管頭拉脫力，但按照一次結構法的要求應當進行校核。表3的分析結果表明，筒體彈性模量的縮減對換熱管軸向應力和管頭拉脫力不大，經過評定換熱管軸向應力和管頭拉脫力滿足靜強度要求。

3.4 簡支法分析

在殼體與管板連接處和管箱筒體與管板連接處斷開，耦合管殼程筒體與管板節點軸向位移自由度，即同時解除管殼程筒體對管板的加強作用，重新計算管板應力，管板應力見表3，相比原始結構管板應力有明顯增加，其中管程壓力單獨作用時，管板應力超過1.5S，管板強度校核不滿足要求，原始結構管殼程筒體端部應力應按照一次應力評定，評定未能通過，需要調整管殼程筒體端部或者管板厚度，比簡化彈塑性分析保守。

管程壓力單獨作用時，殼體端部薄膜加彎曲應力強度155.9MPa，尚有裕量，如果保留殼體對管板的加強，僅僅解除管箱筒體對管板的加強，重新計算，殼體端部薄膜加彎曲應力為200.0MPa，仍小于屈服，這種一次結構是可用的，管板的薄膜加彎曲應力為209.6MPa，比同時解除管殼程筒體對加強作用管板應力強度降低了7.5%，保守性有所降低。

表3換熱器各部件有限元應力計算結果（MPa）

4. 結語

（1）由于JB4732算法采用的管板一次結構保守，導致在壓力載荷單獨作用下筒體或管箱端部的總應力采用SW6中JB4732算法校核不容易通過。

（2）從一次結構法的角度分析ASME管板設計方法，發現ASME實際采用了3種一次結構：1）原始結構；2）管箱或者殼程筒體彈性模量折減后的結構；3）解除管箱或者殼程筒體對管板加強作用后的結構。從算例計算結果看，第1種一次結構最保守，第2種最容易通過計算，第3種介于前2種之間。

（3）簡化彈塑性分析對管殼程筒體最小長度有要求，有時可能無法滿足，而簡支法則沒有這一限制，適用范圍更廣。本文分析假定管殼程筒體長度是滿足標準要求的，實際設計中應注意這一要求。

（4）采用多種一次結構法對換熱器進行應力校核，只要通過任一種合理一次結構的校核即可，這樣有利于避免換熱器的保守設計，實現更為經濟的結構設計，同時也能減少經驗因素帶來的不確定性。

（6）ASME管板設計方法校核管板的彎曲應力，不包括薄膜應力，實際計算中發現有時管板薄膜應力相比彎曲應力并不小，所以FEA校核的是管板的薄膜加彎曲應力。

（7）ASME固定管板設計方法計算彈性模量折減因子時，用的是筒體或管箱端部的彎曲應力，而U形管式換熱器設計方法用的是薄膜加彎曲應力，對彈性模量折減因子計算有影響，不過折減彈性模量對管板應力影響相對較小，考慮到ASME方法經過了長期的工程實踐，所以彈性模量折減因子計算仍按照ASME方法。

參考文獻：

[1] 馮清曉. 管殼式熱交換器管板與殼體整體焊接結構[J].石油化工設備，2012，41 (2)：43-48.

[2]GB/T151-2014 熱交換器[S].

[3] 謝智剛, 王小敏. 大直徑N型固定管板換熱器設計[J]. 石油化工設備技術，2013，34 (4)：11-14.

[4] 陳永東，李賢安. 煤化工大型纏繞管式換熱器的設計和制造[J]. 壓力容器，2015，32（1）：36-44.

[5] 邵虎躍，賀小華，陳楠.甲醇合成塔管板結構的改進設計[J]. 壓力容器，2011，28（12）：59-62.

[6] 李健偉，曲萍，武艷芳，等[J]. 壓力容器，2013，30（5）：18-22.

[7] JB 4732-1995( 2005 確認) 鋼制壓力容器-分析設計標準[S].
