西門子PLC以太網開放式用戶通信連載（2）-TRCV
上一篇文章我們介紹了西門子基于以太網的開放式用戶通信中用來建立連接的指令：TCON。今天這篇文章，我們來介紹用于TCP協議的數據接收指令：TRCV。
TRCV指令用來完成對TCP、ISO-ON-TCP協議的數據接收（不支持UDP協議），當接收到有效數據時，NDR參數會被置1，RCVD_LEN的值表示實際接收到的數據的長度（字節為單位）。
下面我們?cè)诓┩荆≒ortal）平臺下來看看TRCV指令的具體用法：

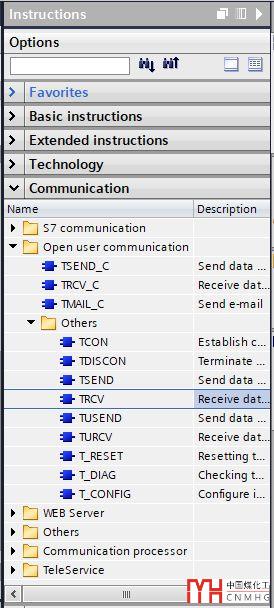

首先在指令列表框中找到TRCV指令，如下圖：

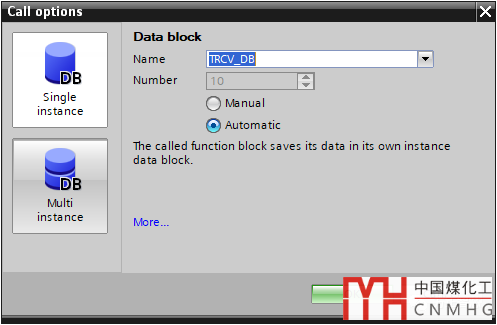

將其拖拽到程序塊中，系統會自動添加該指令的背景數據塊（與之前的TCON指令類似），如下圖：
我們選擇使用默認的名稱：TRCV_DB，獨立背景數據塊（Single instance DB）。點擊【OK】確認，系統會在【系統塊（system block）】-【程序資源（Program resources）】中添加該數據塊。

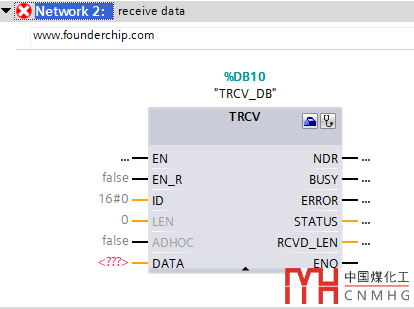

程序塊中新建的TRCV指令如下圖：
下面來介紹下該指令各參數的含義：
-
EN_R：接收使能，該參數為1時才能接收數據；
-
ID：連接ID，之前調用TCON指令所成功建立連接的ID；
-
LEN：接收緩存區的長度，以字節為單位；
-
ADHOC：是否開啟ad-hoc模式，默認（FLASE）不開啟；
-
DATA：指向接收數據的指針；
-
NDR：New Data Received，1=接收到新數據，0=沒有接收到新數據；
-
BUSY：1=正在接收數據，0=未開始接收數據或已經接收完成；
-
ERROR：接收過程中是否有錯誤發生。0=沒有錯誤，1=有錯誤；
-
STATUS：接收過程的狀態值；
-
RCVD_LEN：實際接收的數據長度，字節為單位；
關于ad-hoc模式的數據接收：
-
ad-hoc模式可以用來接收長度不確定的數據。在TCP協議下，可以開啟ad-hoc模式，其方法是將LEN參數設置為0并且將ADHOC參數設置為TRUE；對于標準訪問的數據塊，ad-hoc支持所有的數據類型；對于經過訪問優化的數據塊，ad-hoc模式支持以數組（ARRAY）、字節（BYTE）或者其它8位的數據方式進行訪問。
-
當接收數據的長度已確定時，將LEN參數設置為要接收的數據的長度（比如：100字節），將ADHOC參數設置為“False”。這種情況下，只有當接收到的數據長度等于LEN設置的長度時，數據才會有效。當數據接收完成并且有效時，NDR（New Data Received）會被置1。

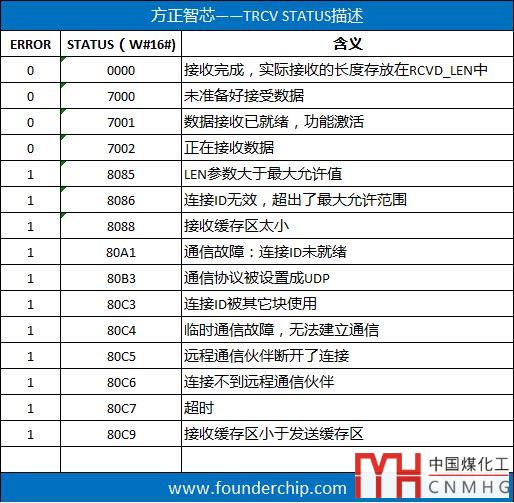

數據接收過程中，如果發生錯誤，ERROR會被置1；相關的狀態會被記錄在狀態值STATUS參數中。關于STATUS的詳細描述，請看下面這張表格：

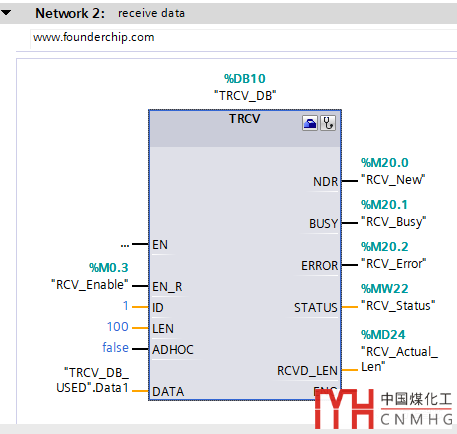

設置好參數的TRCV指令如下圖：
好了，關于西門子基于以太網的開放式用戶通信用于TCP（ISO-ON-TCP）協議的數據接收指令—TRCV就先介紹到這里
