分程隔板失效

壓力容器一般分為承壓件和非承壓件。強度計算一般將注意力集中在了承壓部件以及非承壓件的支座吊耳之類。對于類似分程隔板之類的非承壓件，雖然有公式，但是很多時候因?yàn)椴⑽磸?qiáng)制或者數據不全，設計人員就直接按照規范的最小厚度取值了。

但是按照最小名義厚度取值，很多時候卻出現了分程隔板的損壞。

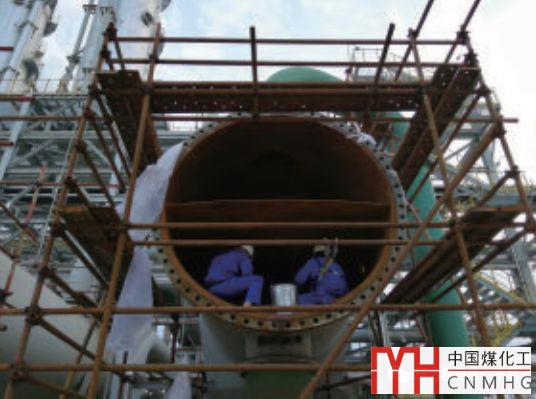

從現場傳來各種換熱器失效，很多是因?yàn)榉殖谈舭辶鸭y，大撓度變形短路使得換熱器喪失換熱功能。

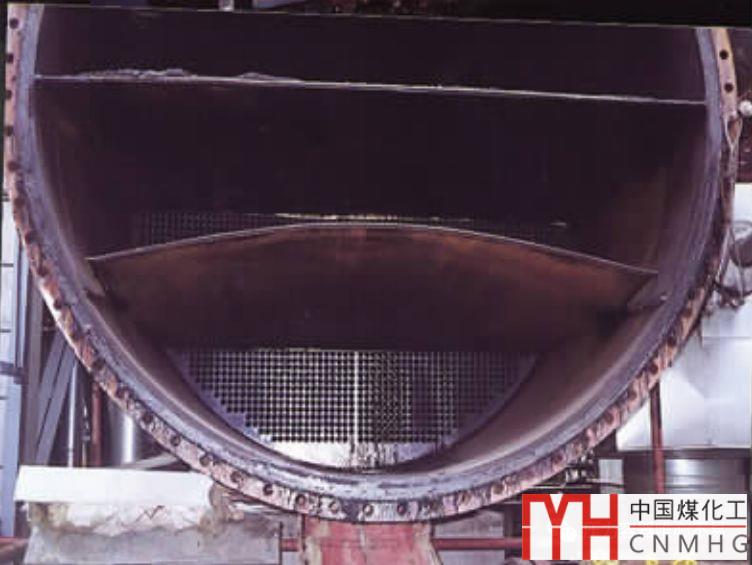

比如：分程隔板翹曲

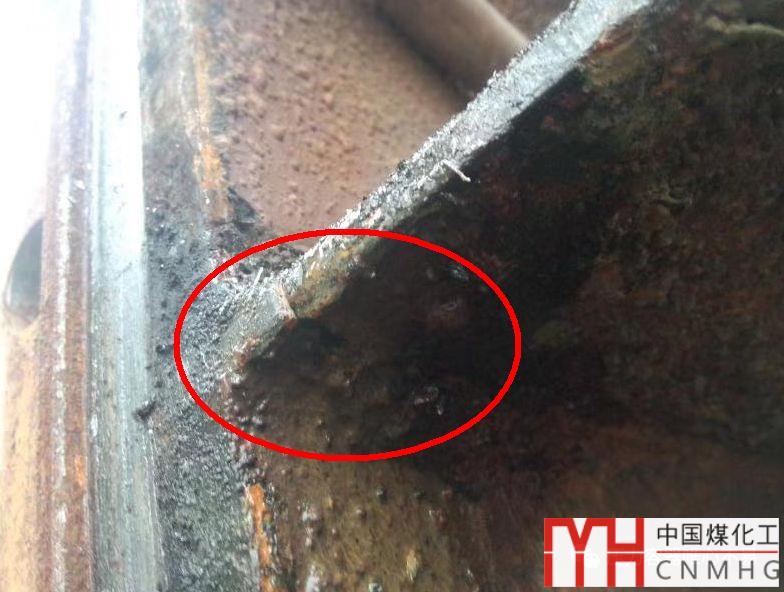

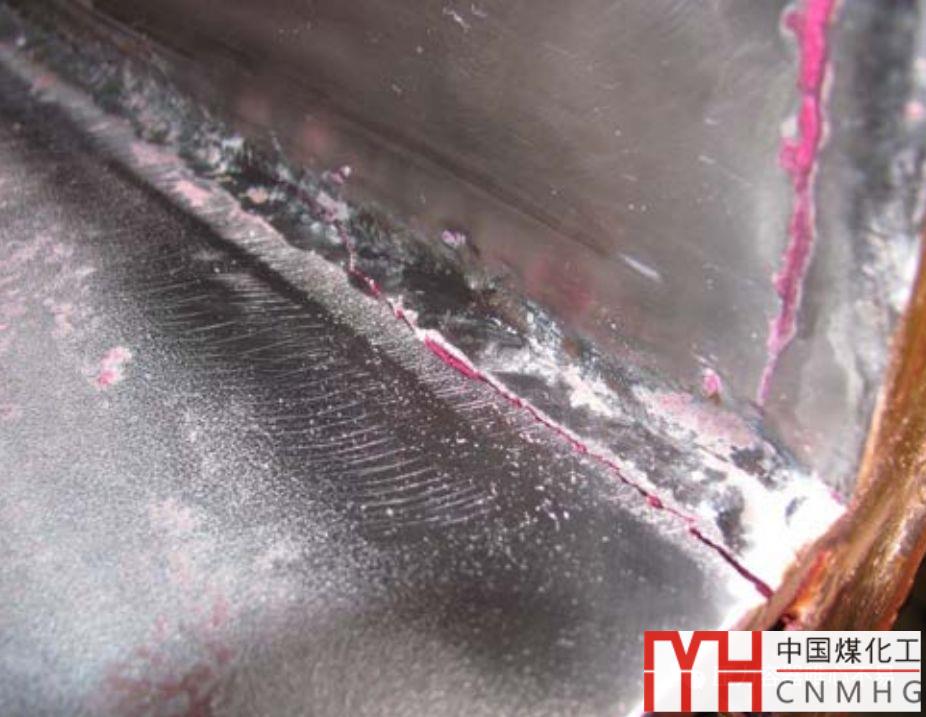

比如：分程隔板邊緣裂紋并拉傷復層

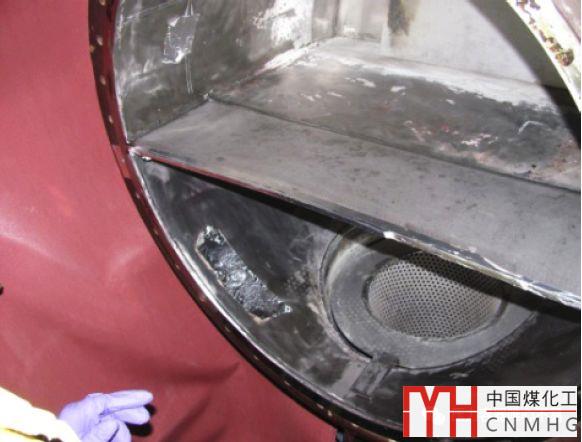

比如：分程隔板邊緣斷裂

比如：分程隔板斷裂+大撓度變形

經常容易被忽略。但是在現場卻經常出現分程隔板的失效。

分程隔板失效分析

分程隔板為什么會失效呢？

我們可以看一下隔板失效的不利因素有哪些：

1. 分程隔板受隔板兩側壓差作用，在板內產生較大的彎曲應力。

2. 管箱受內壓，徑向膨脹，使得隔板受拉，在板內以及與筒體焊縫處產生較大的拉應力。

3. 隔板與筒體熱膨脹導致的溫差應力，特別是筒體采用不銹鋼復合板，隔板采用不銹鋼。

4. 水錘現象，管程入口與隔板程直角，介質進入管箱后直沖隔板，然后轉90度改變方向進入換熱管。

5. 隔板與筒體之間的焊縫缺陷，焊縫存在裂紋，咬邊，焊縫焊腳高度太小，焊縫有縫隙腐蝕，加上介質流動引起隔板振動，造成焊縫斷裂。

6. 管箱進出口溫差比較大時，產生不均勻的熱應力容易導致隔板泄露。

7. 隔板墊片密封力不夠，操作時溫度上升，受熱，螺栓松弛等不利因素，導致密封失效。

8.特定操作條件或非嘗嘗開車或者維修下，承受脈動流，極限壓差和極限溫度，過度約束或不利撓曲。

規范是如何避免隔板失效的

隔板的受力是比較復雜了，要精確的分析，需要耗費大量的時間和成本。

為了工程應用，針對上述的不利因素，各種規范對隔板進行了如下的優化：

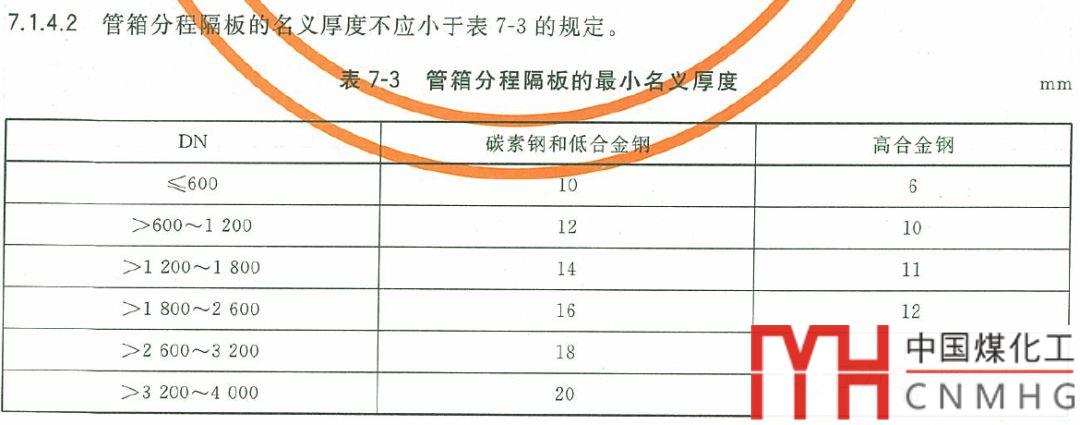

1. 最小厚度

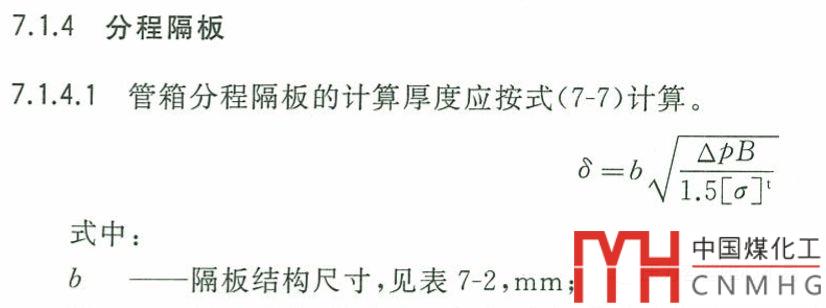

   隔板應該在最小厚度的基礎上，考慮按照兩側壓差問題，GB151分程隔板厚度不得小于按照公式計算的厚度加上雙面的腐蝕裕量。



   在原來,SW6是不校核隔板的壓差的，現在程序已經考慮到了分程隔板的厚度問題。

   如果沒有軟件可以按照以前一篇文章自己編制一個計算表格。

   EXCEL編制計算書

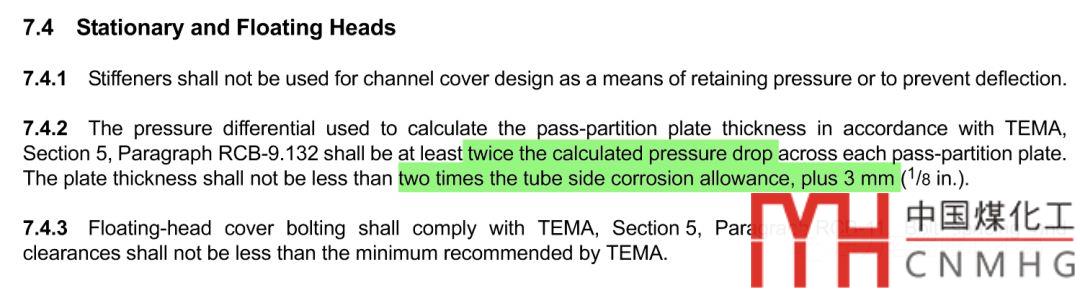

   在API660中，計算壓差是按照2倍的隔板槽兩側壓差。且隔板最小厚度不小于2倍的腐蝕裕量+3mm，要求更苛刻點。





2. 焊接

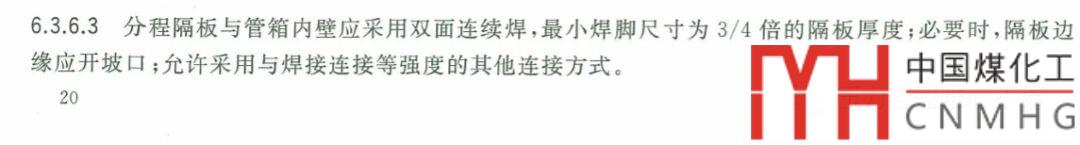

   分程隔板的焊縫容易受力復雜，有彎曲有拉應力，還有溫差應力。所以此道焊縫應該嚴肅對待。GB151-1999，沒有規定分程隔板與筒體的焊縫。GB151-2014中對于隔板與筒體焊縫要求要高很多，雙面連續焊，最小焊腳高度為3/4隔板厚度，必要時隔板邊緣應開坡口焊，允許采用與焊接連接等強度的其他連接方式。





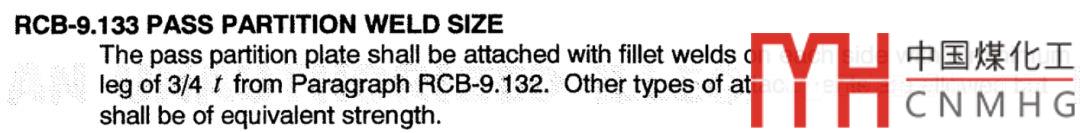

   TEMA 也是要求連續焊，焊腳高為3/4的隔板計算厚度（非名義厚度）。





3. 縫隙腐蝕

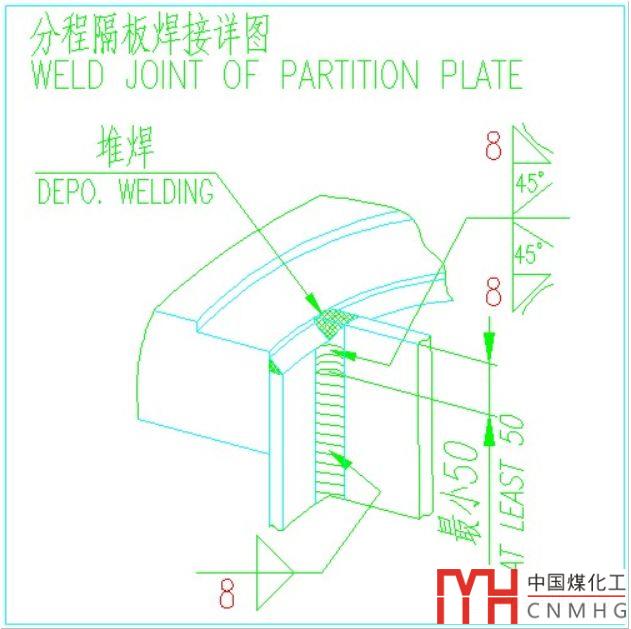

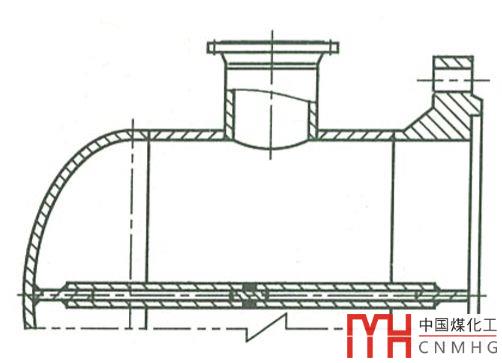

為了防止縫隙腐蝕，API660規定，在墊片密封面處往里50mm處，應該采用全焊透。

這個要求的形象一點的表示如下：

4. 加大螺栓預緊力

法蘭的計算一般采用Waters法，它是結構軸對稱，載荷軸對稱，材料軸對稱的計算模型。帶隔板后，結構為非對稱，載荷材料因?yàn)楦鞒虊毫囟炔煌蔀榉禽S對稱。而設計依然采用Waters法，實際上是存在不適用的情況。

但是為了工程應用方便，規范采用了簡便的算法。將隔板處的被隔板所壓住的墊片壓緊力，計入了法蘭的計算。

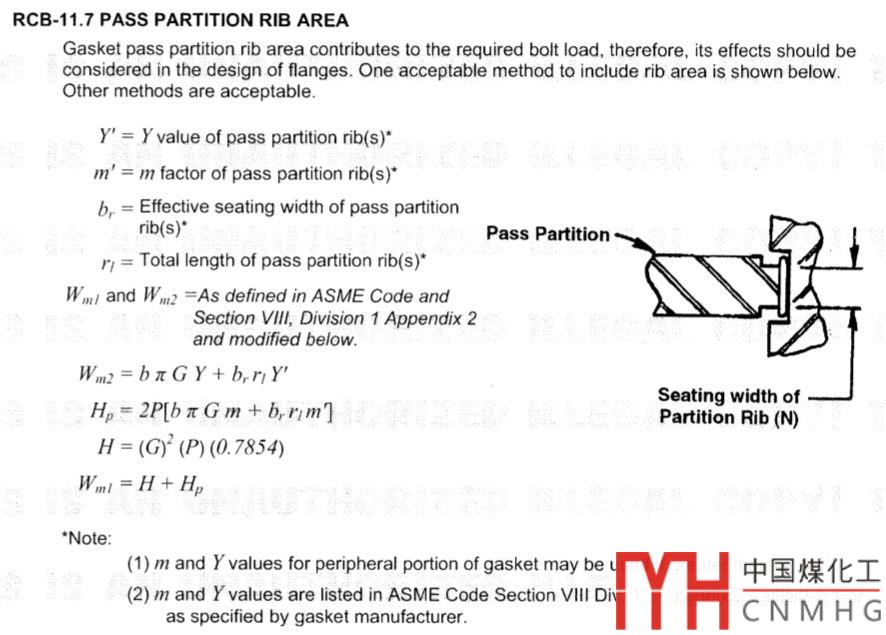

在TEMA2007中，RCB-11.7，將隔板槽墊片的面積的壓緊力計入法蘭彎矩用來校核管箱法蘭。（老版本的TEMA在推薦中，2007版在正文中，說明隔板墊片地位上升了。）

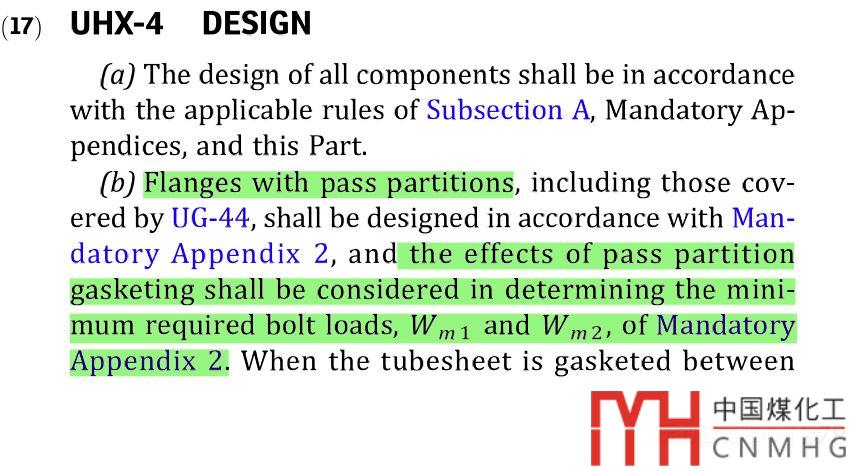

在ASME VIII I-2017中，對于分程隔板墊片應當考慮計入螺栓載荷，

也是相同的考慮。

SW6也考慮了隔板的影響，應當說是一個非常必要的改進，走在了GB151的前面。

5. 熱處理

碳鋼，低合金管箱焊有分程隔板時需要熱處理。此處焊接時如果焊接角度過大，容易產生隔板變形。如果焊腳不夠，強度可能會不足。熱處理能夠消除焊接焊接的殘余應力，此處在運行過程中，種種的應力疊加，且應力集中比較嚴重，采用焊后熱處理能夠降低焊縫開裂的風險。

6. 其他有利措施

流體脈動場合，隔板厚度可適當增加，或改變隔板的結構，等等。

隔板的修復

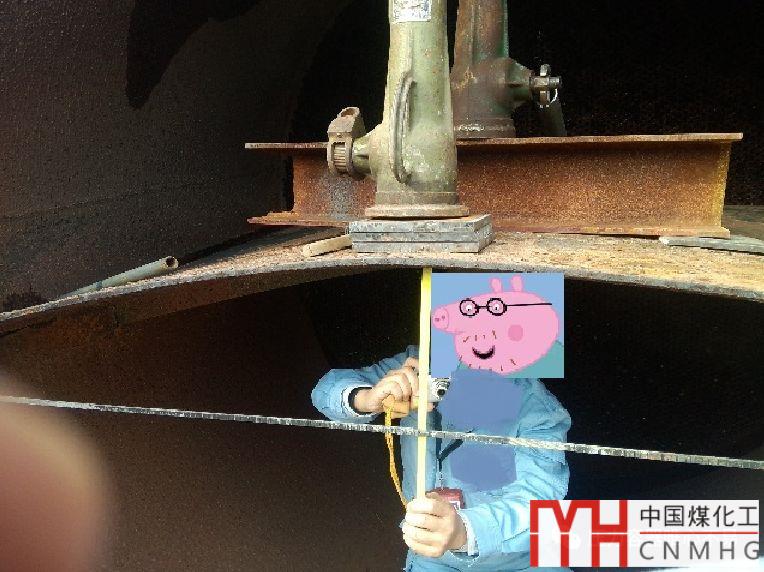

一般隔板變形比較大，但是未發生焊縫拉斷時，可以采用千斤頂，頂回來，矯形修正。

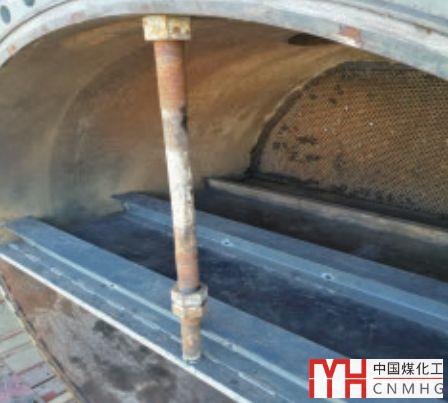

如果發現及時，未造成損壞，還可以用型鋼加固。

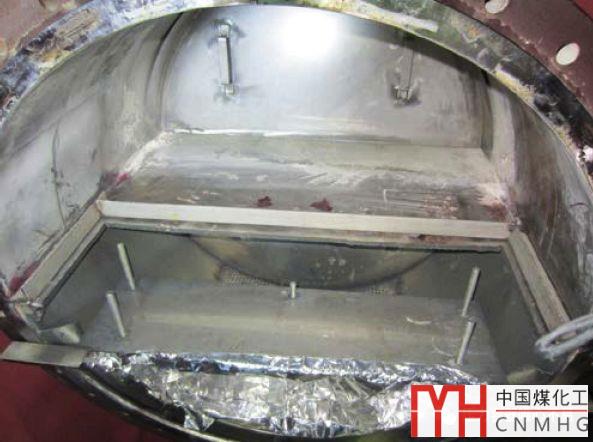

如果是部分損壞，可以將有裂紋的部分切除，

打磨，檢測。

經過無損檢測后，再焊接一塊加強隔板。

如果造成管箱本體大撓度變形甚至裂紋，那么有可能需要整體更換管箱。
