上班后第一天，陽光明媚的午后，正是設計的好時節，一杯茶一本規范，鍵盤啪啪作響，鼠標健步如飛，感覺一切盡在掌控中。

忽然車間電話過來：

“大事不好了，按照你的圖紙加工的法蘭，沒法擰螺栓！”

我心一沉，感覺一大冰涼透：

“難道是一時走神，寫錯了數據嗎？”

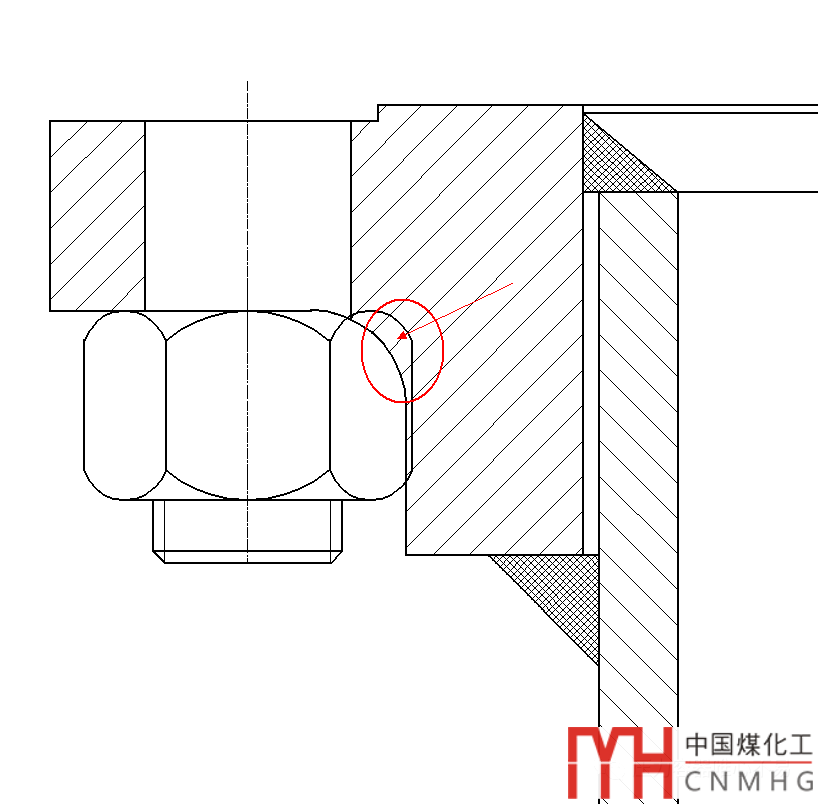

趕緊去車間看，帶頸平焊法蘭頸部R角倒到螺母處，螺母無法完全貼在法蘭盤上。

翻出青皮規范，趕緊核對一下尺寸。

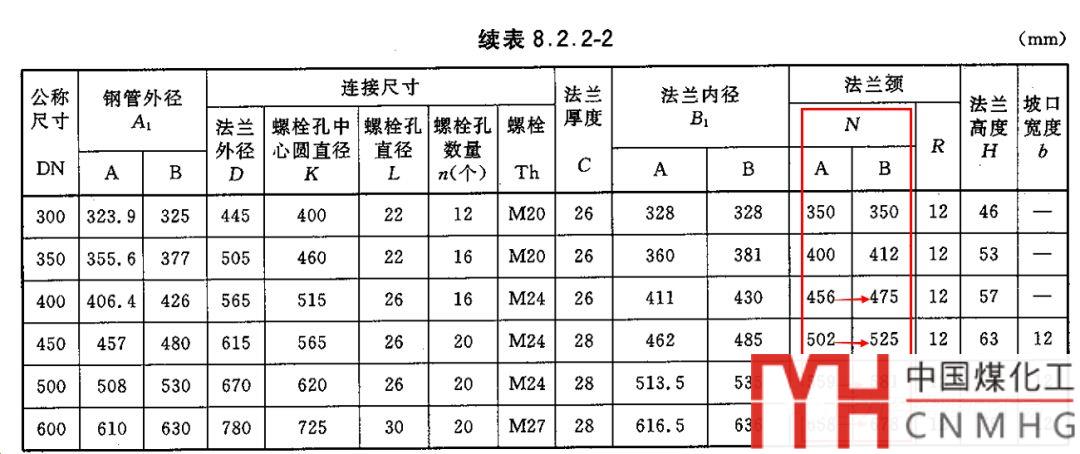

HG/T 20592-2009歐標的法蘭，SO 400（B）-10RF。

對照標準的尺寸，完全正確，心里松了口氣，錯不在我，虛驚一場。

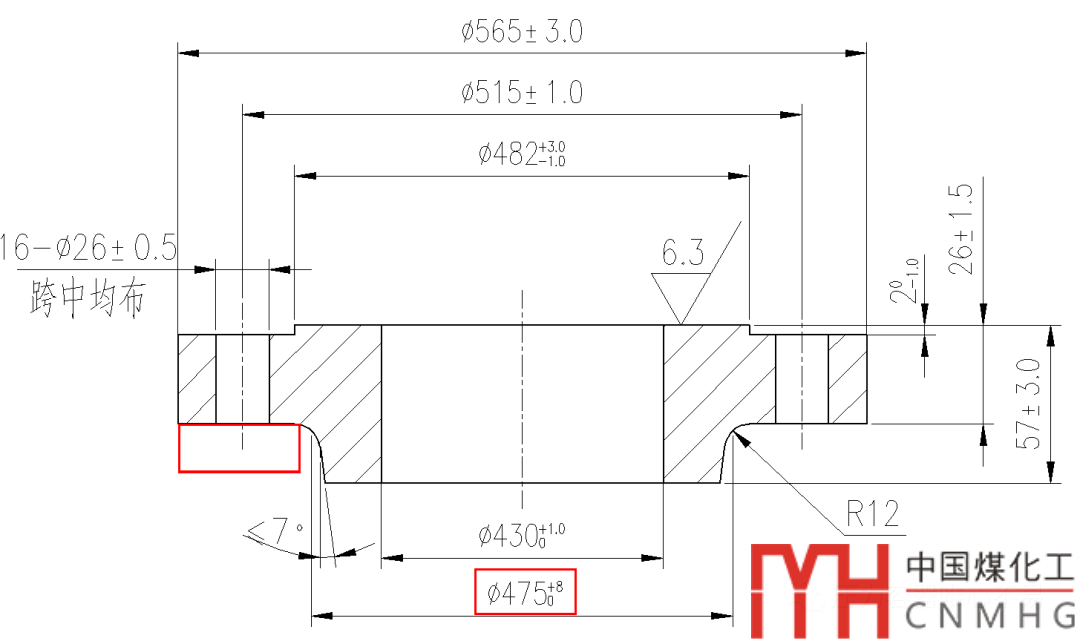

然后1:1繪制一下，真的沒法擰螺母？？

為什么按照標準尺寸，完全正確，但是法蘭螺栓卻沒法擰？？？

WTF？！

請教了高人，高人微微一笑，很傾城：

“一般來說A系列不會出現這種情況，B系列的法蘭很大概率需要锪孔。”

“什么是锪孔？”

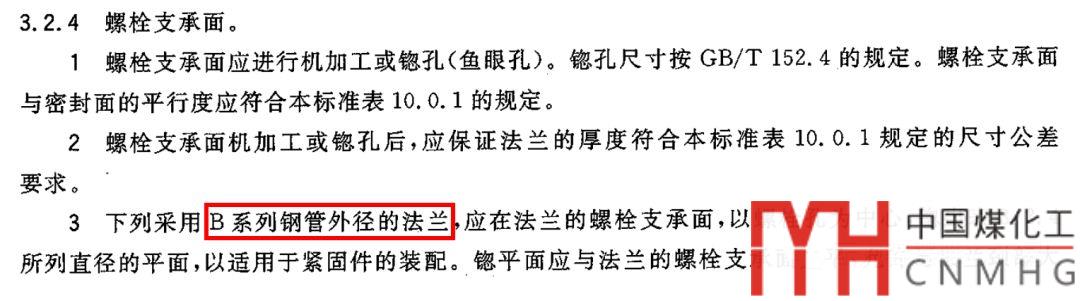

“翻開法蘭規范，3.2.4節，螺栓支承面。”

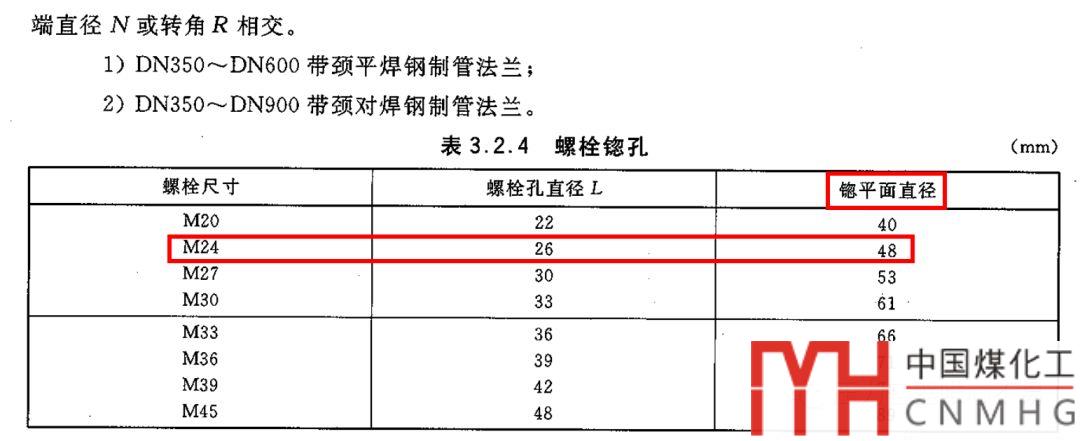

規范允許锪平面與法蘭頸部大端直徑N或者轉角R相交。

也就是在很久很久以前，世界上本來只有A系列的法蘭接管，他們和螺栓螺母非常愉快和諧的交配。

但是為了適配中國的B系列的管子，而且保證法蘭強度不降低，標準委員會的高人，將法蘭頸部尺寸按照直徑同厚度擴大了，但是中心圓還是不變，所以頸部離螺栓孔中心距離變近。

當AB系列接管外徑變化比較大的時候，比如DN400以上，差值都在單邊10mm以上，不锪孔，那螺栓鐵定是不能擰的。

“標準規范為了方便（填坑），宣稱可以對B系列法蘭頸部過渡區锪孔處理。”

“這么說，還是我錯了？”

“是的，還是你錯了，你只出了圖，但是沒有寫這條要求。

年輕人，你畢竟年輕，這鍋只能你自己背。”

“這~~~”我竟無語凝噎，無法反駁。

這坑爹的標準~

在SH/T3406-2013中，對法蘭螺栓孔的锪孔有詳細的規定。

算是一種直觀的補充。

看著焊接在設備上的法蘭，和擰不上的法蘭蓋，敞開的像是一張嘲笑我的大嘴。

做設計，真到處都是坑！

B系列的法蘭---------------------------

各位看官，你覺得這次事故，設計應該負多少責任呢？
