我們知道在用SW6的WRC107模塊計算時，合格判別標準時，按照應力分類原理，一次總體薄膜應力Pm控制在1.0S（許用應力），一次總體薄膜加一次局部應力（Pm+Pl）控制在1.5S，一次加二次應力控制在3S。

那么在PVElite使用WRC107來計算的時候是不是一樣呢？

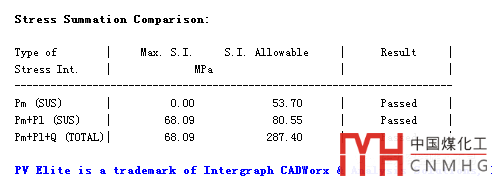

翻到計算結果:

Pm<S=53.7

Pm+Pl<1.5S=80.55

Pm+Pl+Q<3S=161.1<287.4MPa

為什么Pm+Pl+Q不控制在3倍設計溫度下的許用應力呢？

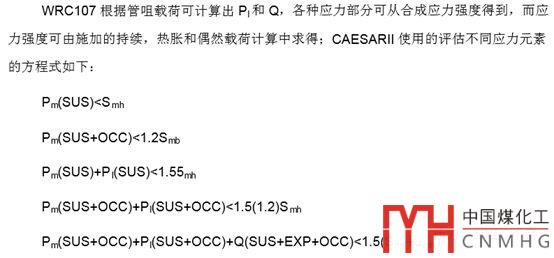

WRC107是一個局部應力計算公報，但是沒有評定準則，那么應該如何評定，SW6按照J(rèn)B4732給出了評定原則。PVElite采用的是什么評定原則呢？

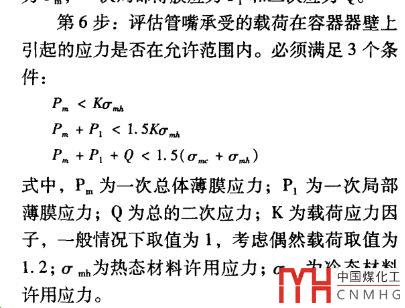

Pm+Pl+Q<1.5(Smc+Smh)

Smc:冷態的材料許用應力

Smh:熱態的材料許用應力

這個原則是管道應力的分類原則

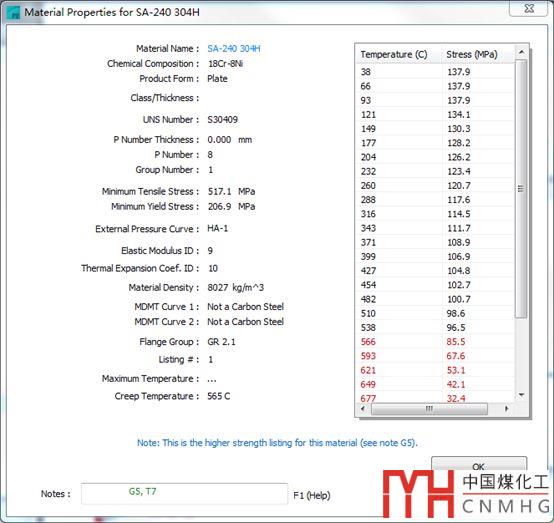

我們先驗證一下是不是這個公式，材料選用的是SA-240 304H：

Smc=137.9MPa，Smh=53.7MPa，那么1.5(Smc+Smh)=1.5*（137.9+53.7）=287.4MPa，和剛才的許用值完全吻合。

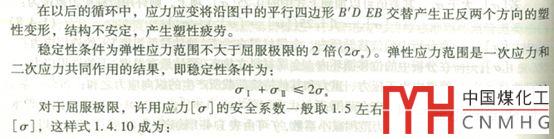

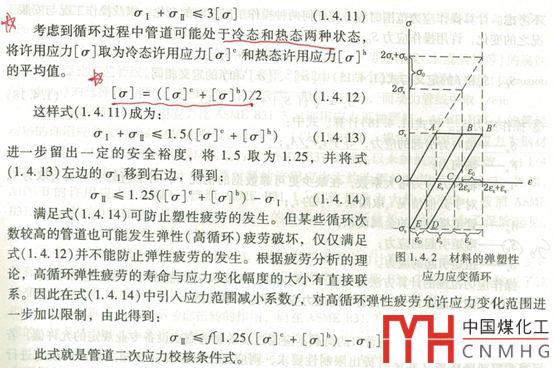

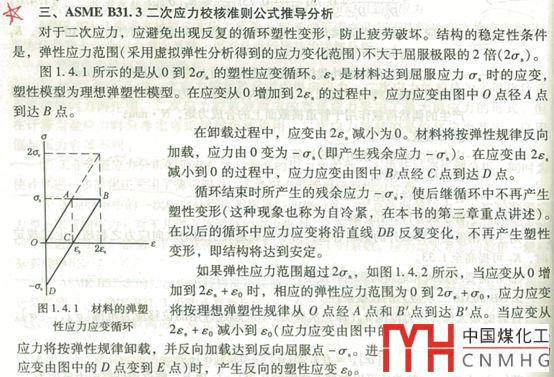

為什么管道應力評定要材料的冷態和熱態兩種許用應力呢？各種管道應力的書都有類似說明。

從評定準則上來講，SW6的評定要嚴格點。

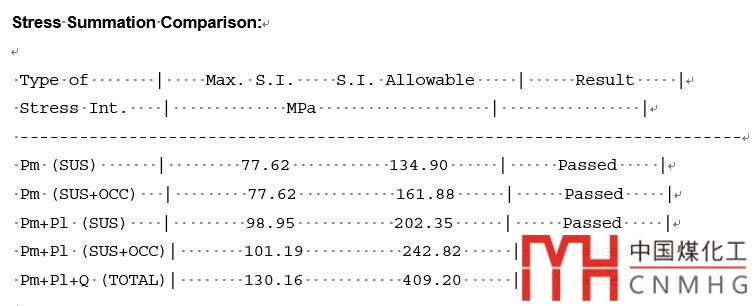

不說管道載荷上采用1.5(Smc+Smh)來評定合不合適，但是 PVElite全部采用這樣的評定有個問題，比如下面是個耳座墊板的局部應力計算：

1.5*（134.9+137.9）=409.2，評定的時候還是采用Pm+Pl+Q<1.5(Smc+Smh),是不是不太合適。

這個耳座墊板不是屬于管道上的，它是一個長期穩定的載荷，不應該用管道的評定準則來評定了吧。當溫度比較高的時候，這樣評定會造成比較大的隱患。

不知道各位怎么想。
