一天上午，收到微信信息，一朋友問我，能否做一個法蘭的應力分析設計，要快。

我問是快開設備嗎，直接選用就好了，為什么要做分析呢？

然后我收到一份郵件了解了來龍去脈。

問題發生

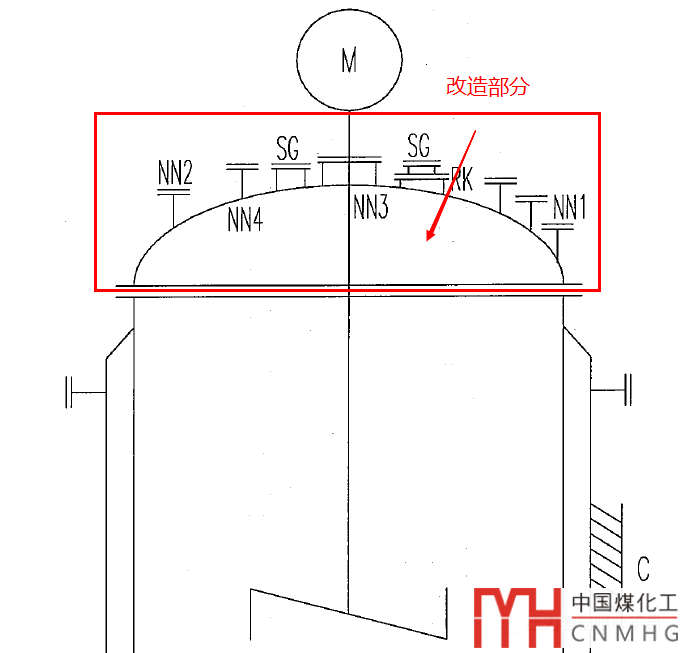

朋友單位為客戶做一個改造項目，對八臺攪拌釜的上封頭法蘭進行更換，原設備的其它部分繼續使用。

由于原來的設備使用時間比較久，沒有竣工圖存檔。需要現場測量實物后繪制圖紙。

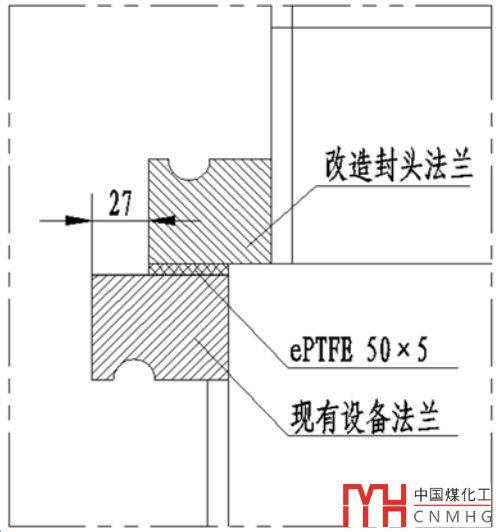

按照測繪的尺寸制造的設備法蘭和上封頭運到現場。封頭法蘭外徑比原設備法蘭外徑單邊小 27mm ，造成卡槽不對齊，卡子無法安裝。

原因分析

測量時上封頭并未移除,只是使用枕木加高封頭,測量數據精度不高，圖紙批準后，沒有再次查詢標準復核尺寸。

測量時工程師尺寸數據書寫不夠仔細，誤將外徑1575的手寫數字讀成為1525，造成此封頭尺寸錯誤。

整改方案

設備的正常操作壓力為常溫常壓，設計壓力為FV和常壓。設備不是壓力容器。

根據標準HG/T 2050-2013《搪玻璃設備墊片》原來墊片寬度為（1575-1490）/2=42.5mm。而目前上下法蘭搭接部分寬度約為43mm，且使用ePTFE寬度為50*5的墊片，說明現有搭接寬度滿足標準要求。

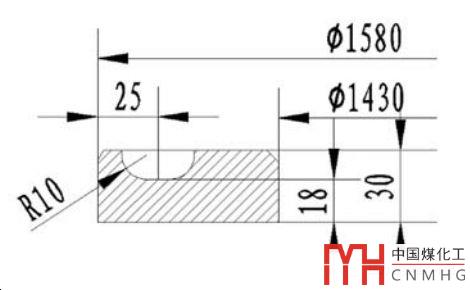

因為法蘭單邊小27mm，導致卡子無法安裝。所以加工壓環法蘭固定。

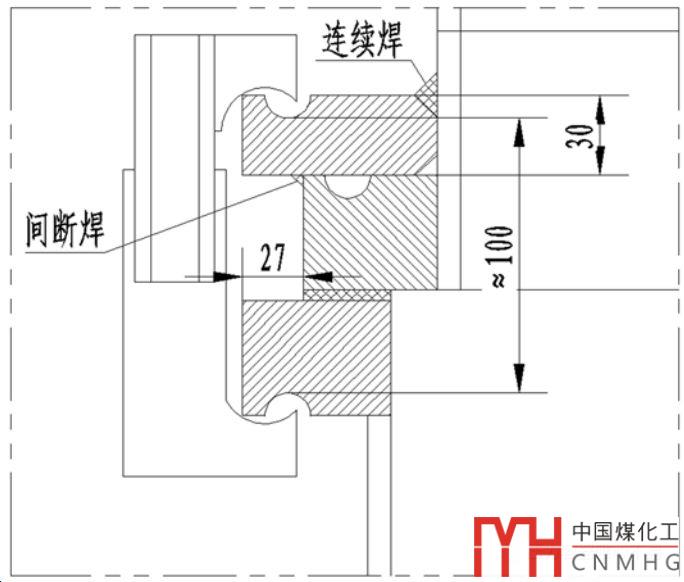

壓環法蘭與改造的法蘭進行焊接，然后壓環法蘭再與原設備法蘭用卡子連接。

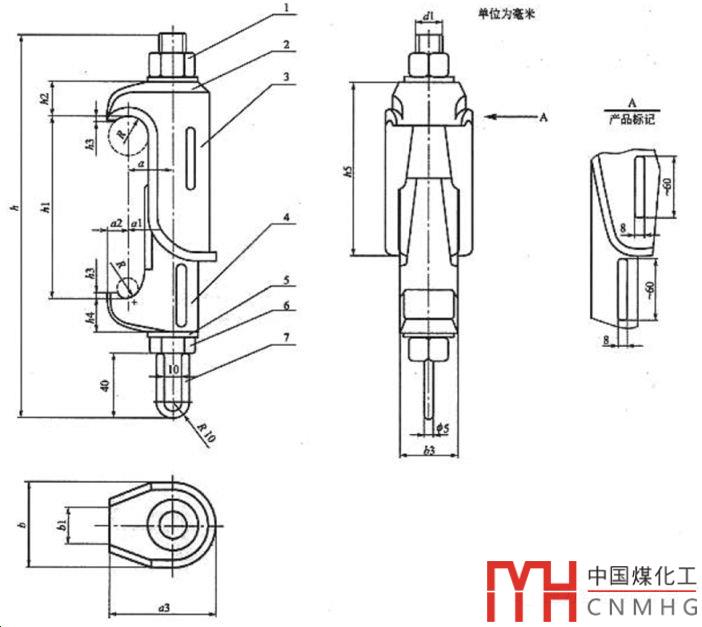

焊接后卡槽最大間距約為100mm 根據 HG/T2054-2007《搪玻璃設備 卡子》 可選用規格為 M16×110 卡子固定。

按以上方案整改完成可做氣壓試驗，試驗壓力為0.2MPa，檢查密封性能。

氣壓試驗完成后，再將內部充水到正常工作液位，開啟攪拌器模擬設備正常運轉工況檢驗密封性能。

整改方案各性能參數都能滿足HG/T 2049，HG/T2050，HG/T2054標準要求。

方案分析

朋友單位咨詢了一些行業內的專家，需要進行應力分析來說明滿足常壓和FV的使用工況的密封。所以才有能否做個卡子的法蘭應力分析的疑問。

是否有應力分析的必要

我個人覺得沒有分析的必要。原因是這個是法蘭改造后相當于一個襯環法蘭，只是襯環部分比較厚。

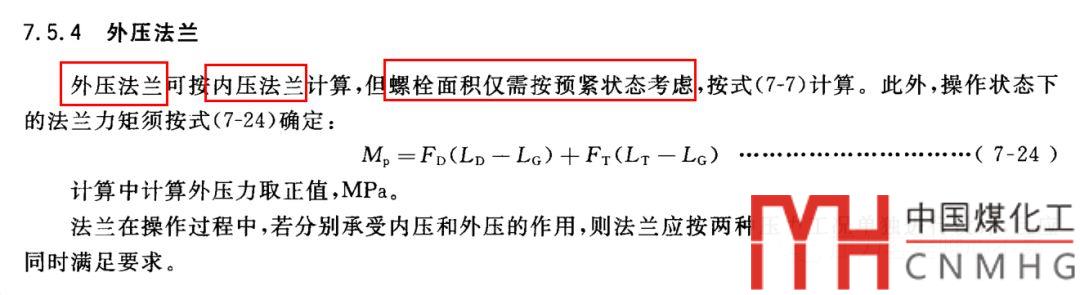

本法蘭是否合適，不應該考慮用分析設計來考慮襯環法蘭的密封。法蘭的失效主要是泄露，法蘭剛度不足，造成法蘭密封面偏轉角度過大。從應力角度來講，這個法蘭是不會有問題的，因為設備操作壓力為0，而負壓工況比正壓工況對于法蘭的受力會更好，螺栓面積會更小，需要的法蘭厚度一般比正壓更薄。

這個改造方案的問題是，增加的法蘭壓環厚度是30mm厚，而原來的法蘭厚度是40mm。如果增加的壓環厚度增加到原來的法蘭厚度，那么不用計算，也可以確定的知道是可行的。

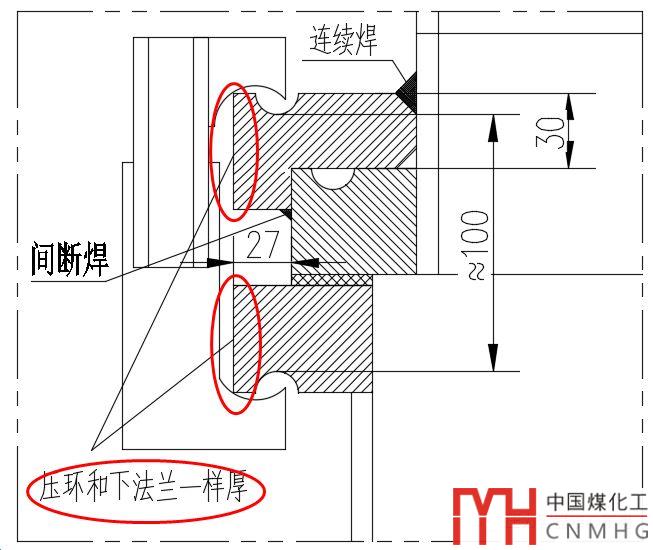

于是我出了一個修改的方案（如下圖）供其參考。

最終改造方案

最終在和業主的討論下，取消了法蘭的應力分析。

將法蘭壓環增加到了40mm厚，與下法蘭同厚。

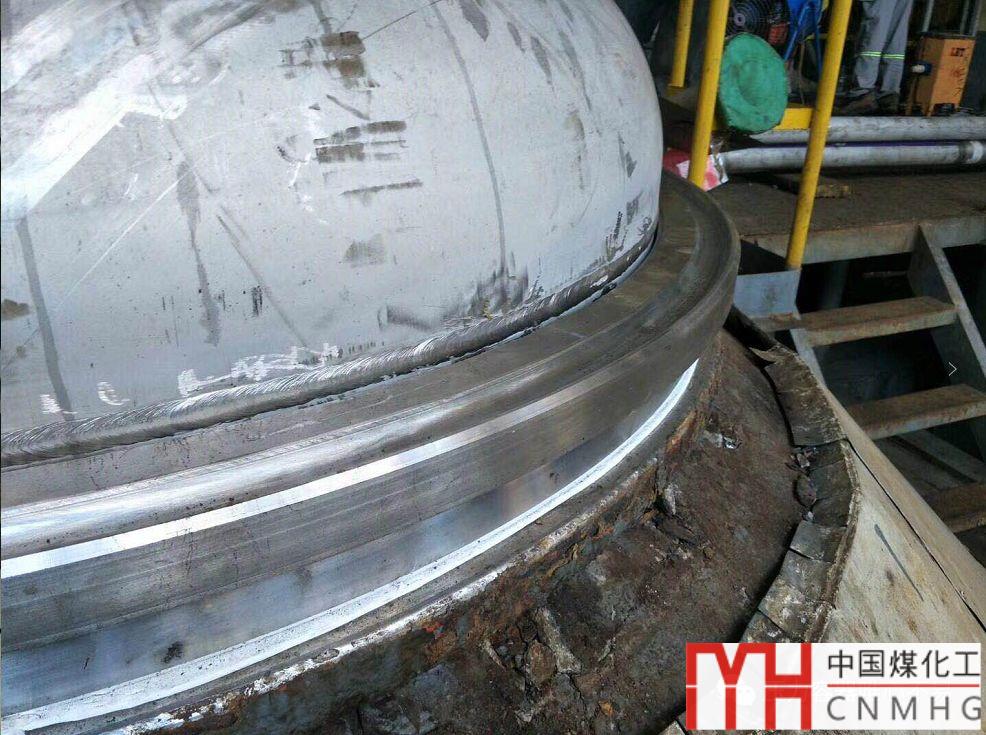

下部間斷焊

上部連續焊

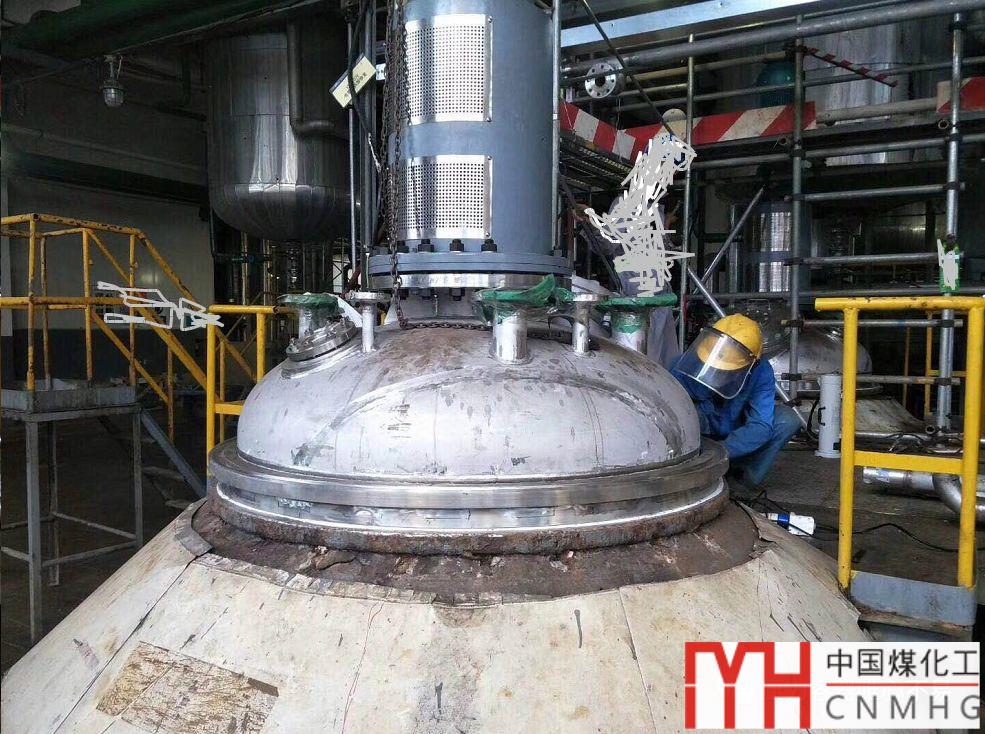

改造，試驗成功。

設計人員手寫文字切不可像醫生一樣。

一個數字錯誤，可能造成非常大的經濟損失。

對于個人來說應該細心仔細，對于公司流程來說應該考慮交叉驗證，避免出現類似的問題。
