摘要：

標注是CAD圖紙的重要組成部分，標注可以讓我們更清楚地了解圖形的尺寸和相關信息。標注的種類繁多，最常用的主要有角度標注、半徑標注、直徑標注、線性標注、對齊標注等，當然還可以進行連續標注、基線標注、引線標注、公差標注等，下面簡單給大家介紹幾種常用的標注的創建方法。

下面將通過幾個簡單的例子來介紹幾種常用的標注，如果沒有合適的例圖，可以自己畫幾條交叉的線、畫幾個圓弧，按照下面講解操作就行。

注：下面的操作并沒有嚴格順序，因此截圖并不是按順序來的，有些混亂，請?jiān)彛?/p>

• 線性標注

線性標注是建筑、機械等各類圖紙應用得最多的標注形式，它用于標注圖形水平和豎直方向的尺寸。創建線性標注的基本方法如下：

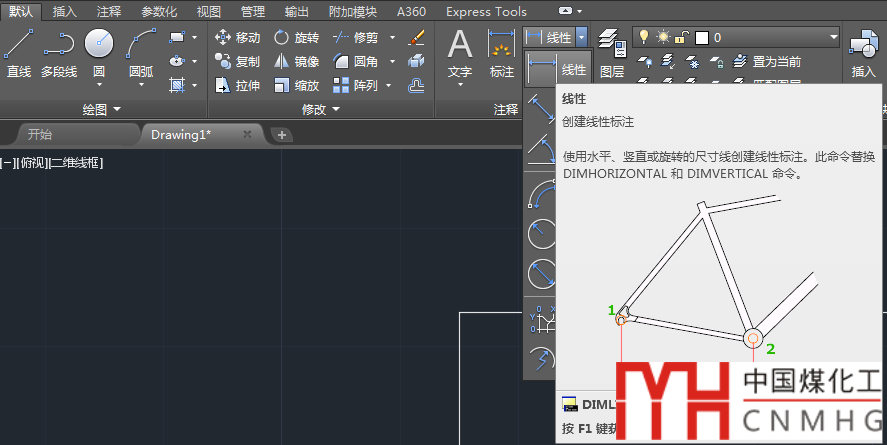

1、選擇“線性”標注功能。

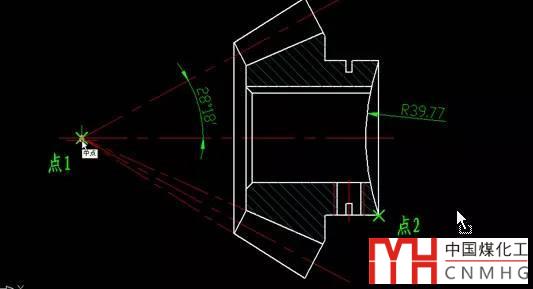

2、分別指定點1、點2作為線性標注的起點和終點。

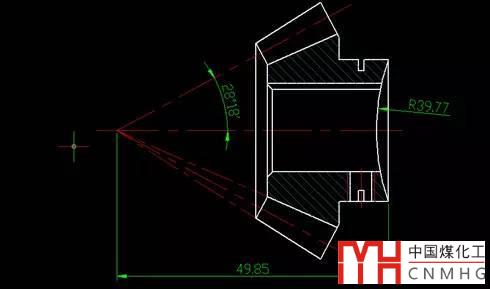

3、移動鼠標，將標注放置于適當位置，完成水平標注。

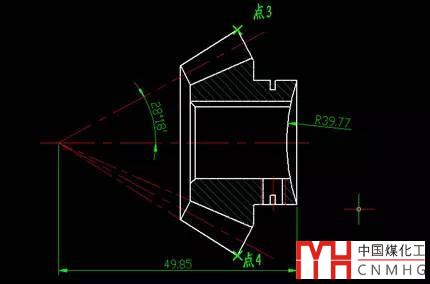

4、再次啟動線性標，用與上述相同的方法指定點3、點4，如下圖。

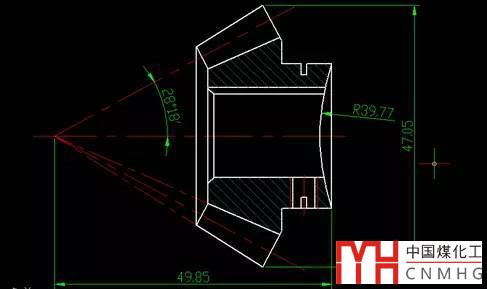

5、移動鼠標，將標注移至適當位置，完成垂直標注。

• 對齊標注

對齊標注跟線性標注類似，主要用于標注傾斜的尺寸，標注線與所標注的圖形平行?；静僮魅缦拢?/p>

1、選擇“對齊”標注功能。

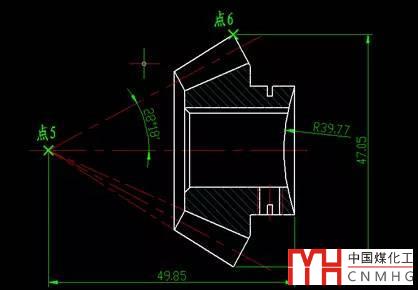

2、指定對齊標注的起點和終點——點5、點6，如下圖。

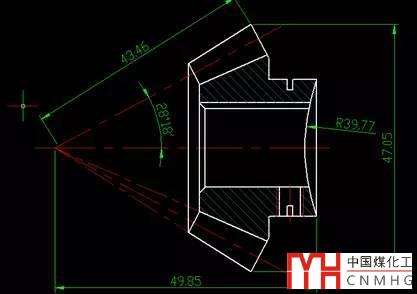

3、將標注移至適當位置，單擊鼠標，完成對齊標注的添加。

• 角度標注

顧名思義，角度標注就是用來標注角度值的。

1、選擇“注釋>標注”面板上的角度標注功能。

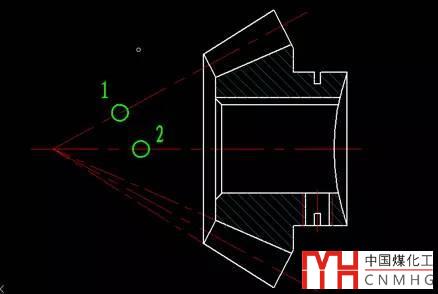

2、分別選擇標注對象——線1和線2，如下圖所示。

3、隨著光標的移動，角度標注也在不斷變化。將光標移動到適當位置并單擊，完成角度標注。

• 半徑標注

半徑標注用于標注圓或弧的半徑，直徑標注類似。

1、選擇“注釋>標注”中的“半徑”標注功能。

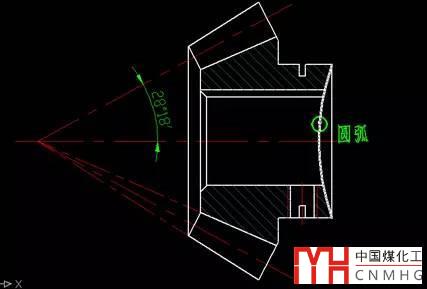

2、選擇下圖所示的圓弧。

3、移動光標，將半徑標注放置于適當?shù)奈恢?，完成半徑?biāo)注。

CAD中提供了豐富的標注類型，各種標注的使用方法大同小異，在此只介紹最常用的幾種，其他標注可以自己試試，也可以查看信息關于標注的相關文章。

總結：

標注雖然樣式很多，但創建的方法并不復雜，注意看命令行提示自己試幾次就出來了。

標注更重要的是設置好合適的標注樣式，比如控制箭頭、文字的大小，以及在不同比例出圖情況標注應該如何設置，后面我們將專門介紹標注樣式的設置。
