我們經常需要在CAD圖紙中插入圖像，比如說地形圖、公司LOGO、個人簽名或者一些輔助性的圖片等。在插入光柵圖像時有兩種選擇：

一種是插入一個光柵圖像文件。圖片可以正常顯示和打印，但圖紙文件大小基本不變，但如果打開文件時找不到圖像的源文件，就只能顯示圖像文件的文件名；

一種是直接將圖像以O(shè)LE的形式保存到圖紙文件中，這就不存在圖像文件找不到無法顯示的問題，但圖紙文件會增大，如果圖像文件特別大，不建議使用這種方式。

雖然這兩種方式操作都不難，但為了讓初學者更清楚兩者的區別，下面簡單介紹一下相關的操作和可能出現的問題。

一、插入光柵圖像

在CAD中插入光柵圖像很簡單，直接在菜單中選擇：插入>光柵圖像參照，或者在命令面板中選擇：插入>附著，或者直接輸入命令A(yù)TTACH或IMAGEATTACH，就可以打開選擇參照文件對話框。在低版本中附著和插入圖像的對話框還不一樣，到了高版本就變成了統一的選擇參照文件對話框了，跟插入外部參照是相同的對話框，選擇DWG文件格式就可以插入外部參照了。

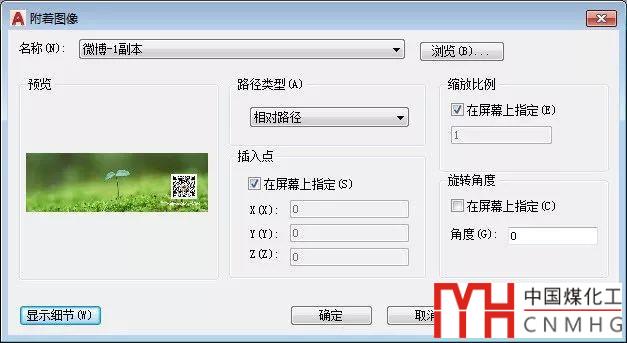

在對話框中可以選擇各種格式的圖片（*.bmp*.jpg*.tif*.tga等），選擇一個光柵圖像文件后，單擊打開按鈕，會彈出附著圖像對話框，如下圖所示。

在對話框中會顯示圖像的預覽和插入的相關參數。剩下的操作不用說大家都應該會了，比例、插入點、角度，可以在屏幕上指定，也可以再對話框中預設一個值。

此對話框中唯一需要注意的是“路徑類型”，我們可以根據需要設置成絕對路徑或相對路徑。但不管插入時的圖像文件的路徑是什么，如果圖像放到跟圖紙相同的目錄下，都是可以被搜到的。

將圖片以參照的方式插入圖紙文件中，不會增加DWG文件的大小。但打開和編輯圖紙文件時需要顯示這些光柵圖像，如果插入的光柵圖像的分辨率很高，也會影響圖紙操作性能。曾經見過一張DWG圖紙里插入多個幾十MB和上百MB的地形圖，最終導致在低配置的機器上圖紙打開后有些圖像不能正常顯示。

如果圖像以參照的方式插入圖紙，在將圖紙傳給其他人時必須同時將圖像文件一起發過去，否則對方打開圖紙時候就看不到圖像。如果自己不小心移動或刪除了圖像文件，打開圖的時候也一樣無法顯示圖像。

二、將圖像以O(shè)LE形式保存在圖紙中

經常有人問：能不能將圖像直接保存到CAD圖紙里，這樣就不用管圖像文件了。

當然有辦法了！那就是將圖像以O(shè)LE的方式嵌入到CAD圖紙中，而且方法還不止一種。

1、復制粘貼

OLE對象其實大家可能經常用，將EXCEL表格或WORD文檔直接復制粘貼到CAD圖中時就會生成一個OLE對象，從CAD里將圖形粘貼在WORD和EXCEL也會生成OLE對象，其實圖像也可以通過復制粘貼成OLE對象。

如何在WORD、EXCEL文檔里插入CAD圖紙？

WordExcel2007以上版本中粘貼CAD圖形后如何裁減？

但從不同的圖像軟件和CAD版本復制粘貼的效果也不是完全相同的。假如你用的是Photoshop(PS)，粘貼后可以直接顯示圖片，雙擊圖片可以直接返回PS對圖片進行編輯。如果你沒有裝類似PS及類似的的圖像處理軟件，可以使用WINDOWS附件中的“畫圖”，直接復制粘貼到CAD也可以，但在個別版本的CAD粘貼后會顯示為白色方塊，如果遇到這種情況就不妨裝一個PS。

下面我們以PS為例簡單說一下操作步驟。

1、啟動PS，再PS中打開要插入的圖片，然后選擇要復制粘貼到CAD中的部分，如果要整圖復制粘貼到CAD，可以直接按CTRL+A，全選，如圖所示。

2、按CTRL+C，將選中的圖片復制到WINDOWS的剪貼板。

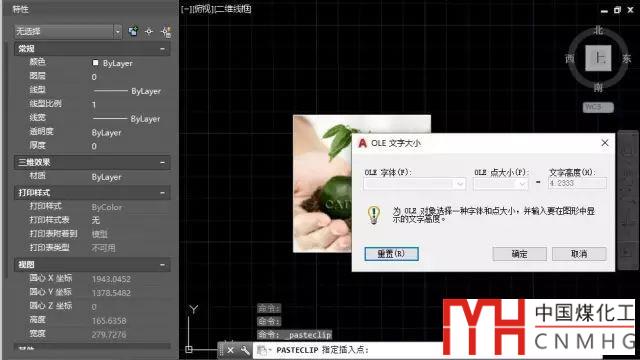

3、切換到CAD軟件，按CTRL+V，軟件會提示指定插入點，單擊確定圖像粘貼的位置后，高版本會彈出一個“OLE文字大小”對話框，如圖所示。

當我們粘貼WORD文檔或EXCEL表格的OLE對象時，這個文字大小是有有意義的，但粘貼圖像時這個對話框可以忽略，直接關掉。

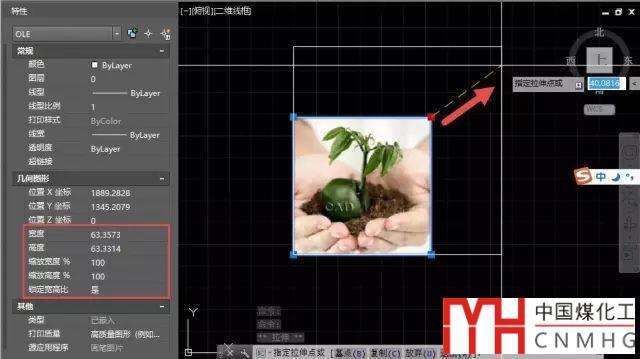

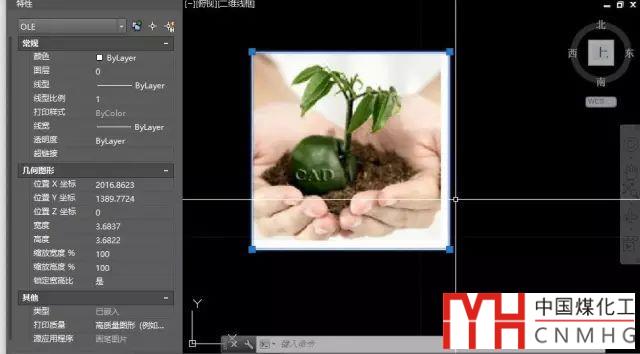

將圖像以O(shè)LE形式插入到CAD圖中就是這么簡單，插入后我們可以通過拖動夾點或在特性面板中調整參數來修改圖片的尺寸。

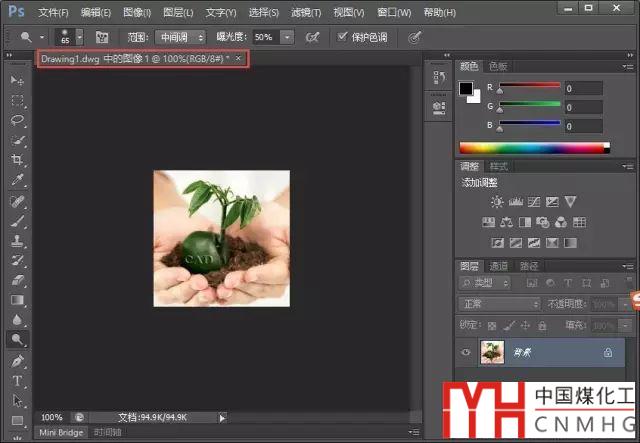

從PS里將圖像以O(shè)LE形式粘貼到CAD圖紙中后以后，雙擊圖像還可以返回PS進行編輯。

---提示：下面是廣告！---

2、插入OLE對象

從CAD內部可以直接打開畫筆并將圖片以O(shè)LE的方式插入，操作步驟如下。

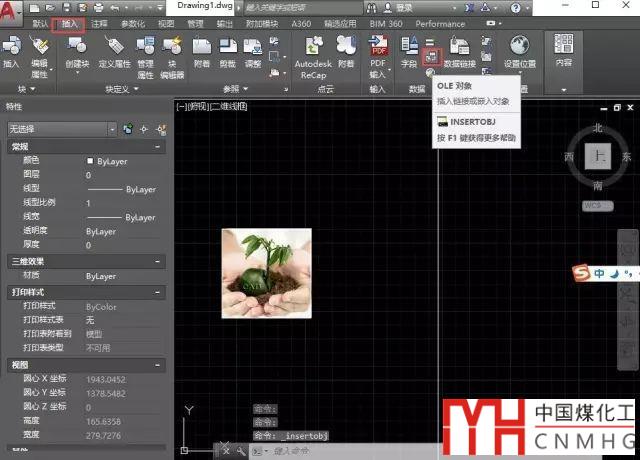

在插入菜單或面板中找到插入OLE對象的命令，或者直接輸入INSERTOBJ命令，打開插入OLE對象對話框。

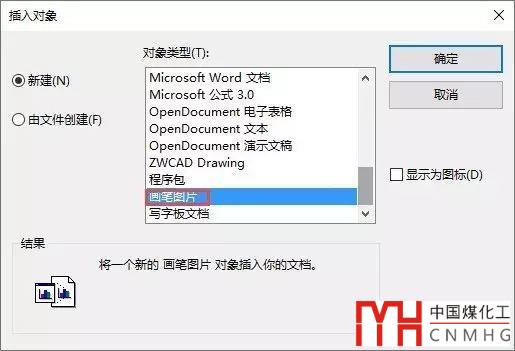

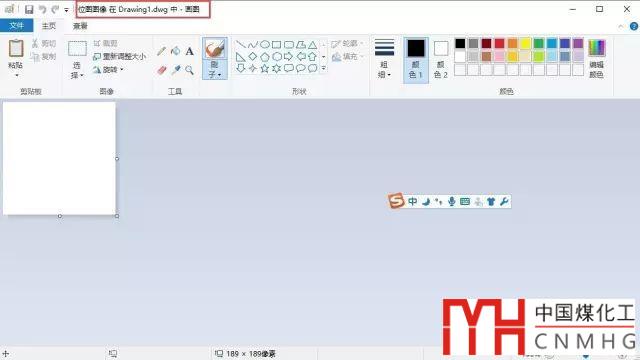

對話框中我們可以看出CAD可插入的各種OLE對象類型，如果裝了OFFICE，里面應該會有WORD、EXCEL，如果裝了PS，也會有PS。我們到對話框的底部找到并選中“畫筆圖片”，，然后單擊“確定”按鈕關閉對話框，畫圖軟件就會自動啟動，如圖所示。

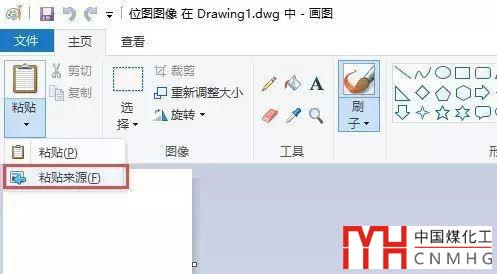

單擊粘貼按鈕下面的箭頭，選擇"粘貼來源"。

瀏覽選擇要插入的圖片文件后，圖片會顯示到畫圖軟件中。

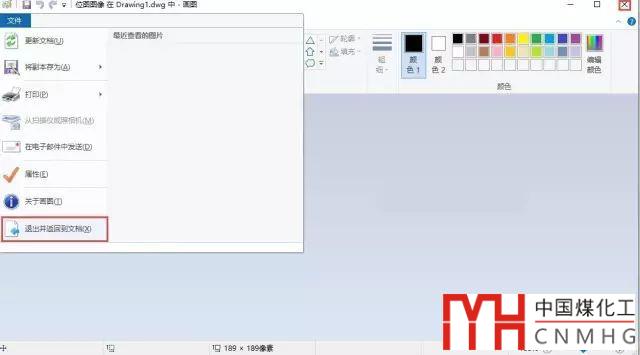

單擊文件菜單中最后一項“退出并返回到文檔”或者直接單擊畫圖軟件右上角的關閉按鈕，關閉畫圖軟件，我們可以看到圖片就已經以O(shè)LE的形式插入到圖紙中了。

OLE對象不僅可以保存到圖紙內部，還可以雙擊返回到原軟件中進行編輯，我們可以從WORDEXCELPS畫圖中將文檔、表格、圖像以O(shè)LE的方式粘貼到CAD中，我們也可以從CA中將圖形以O(shè)LE的方式復制粘貼到EXCELWORDPPT文檔中。

相比于插入圖像文件的好處就是OLE圖像會保存在CAD圖紙中，不需要附上圖片文件，我們可以用OLE圖片在圖框中插入公司的LOGO和個人的簽名的掃描圖片，也可以在圖中插入一些小的圖片。

如果圖像文件很大，比如高分辨率的地形圖，我們還是建議用插入圖像（ATTACHIMAGEATTACH）的方式。
