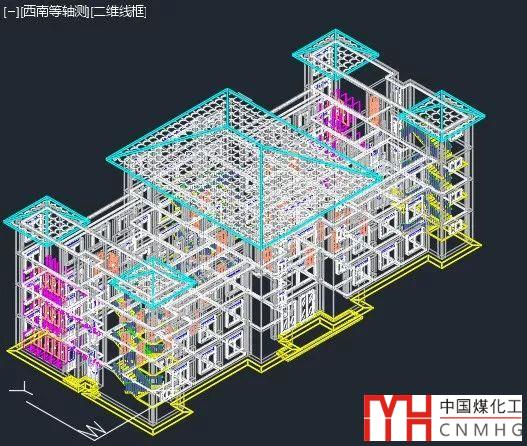

昨天介紹了三維視圖的一些調整方法，但默認狀態下CAD只顯示線框，如果模型比較復雜，即使切換成軸測圖或透視圖，也只能看出模型的大概輪廓，模型之間的空間位置關系還是看不清，如下圖所示。

要想更清楚地觀察模型的空間位置關系，就需要調整圖形的顯示模式，也就是CAD被稱為視覺樣式（Visual style），這里簡單介紹一下常用的視覺樣式設置方法。

一、視覺樣式

在CAD高版本中提供了十余種視覺樣式，而且可以對視覺樣式進行定制，但最常用就三種視覺樣式，除了默認的二維線框模式外還有就是消隱（HIDE或隱藏）和著色（SHADE），在很早的版本就支持這兩種模式，而且提供了單獨的命令。AUTOCAD的視口的左上角的快捷菜單可以快速切換視覺樣式，操作就簡單多了，但視覺樣式里的隱藏和消隱HIDE還有一些不一樣。

隱藏（消隱HIDE）

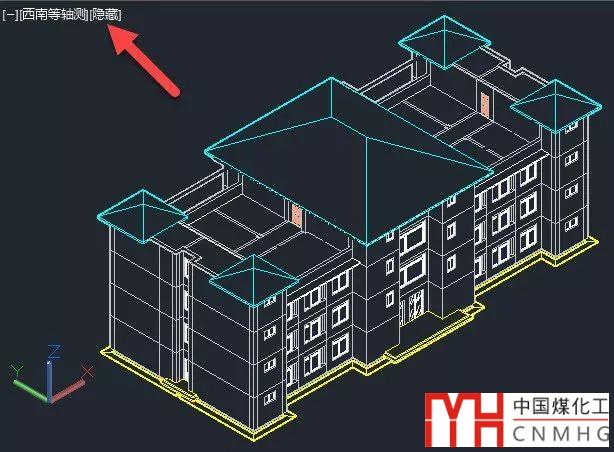

所謂隱藏或消隱，就是被前面模型遮擋的線將不再顯示，雖然顯示的仍然是線框，但可以清楚地看到模型的位置關系，如下圖所示。

對于上面這樣的模型，默認的消隱設置完全可以滿足要求。

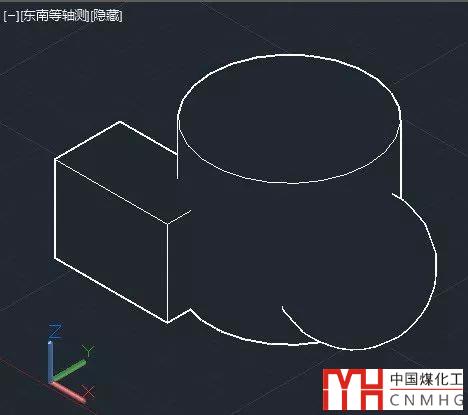

不過估計大多數人沒有注意到消隱HIDE的效果跟視覺樣式VS( VSCURRENT或SHADEMODE)中的隱藏是不同的。視覺樣式中的隱藏效果是固定的，而HIDE消隱命令的效果可以根據需要進行局部顯示效果的調整。比如下面幾個簡單的重疊模型，設置成隱藏視覺樣式的時候效果如下圖所示。

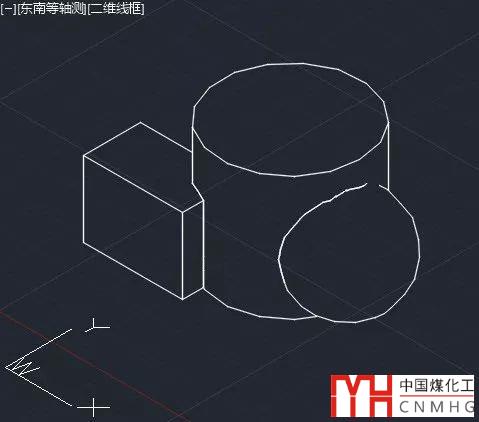

使用默認設置的時候，看不到幾個模型相互交叉的邊界線。可以先將INTERSECTIONDISPLAY設置為開，這個變量名有點長，如果英語好的也不難記，INTERSECTION相交，DISPLAY顯示。輸入變量名后回車，輸入ON或1可打開邊界線顯示。打開后在使用HIDE命令消隱效果如下圖所示。

圓柱、球體等曲面模型在CAD中都是由平面組成的，默認狀態下不會顯示這些平面的邊界，如果將DISPSILH變量打開時只顯示模型的外輪廓線，不顯示平面的邊界，如果將DISPSILH變量關掉，再消隱HIDE就可以顯示出這些面的邊界，如下圖所示。

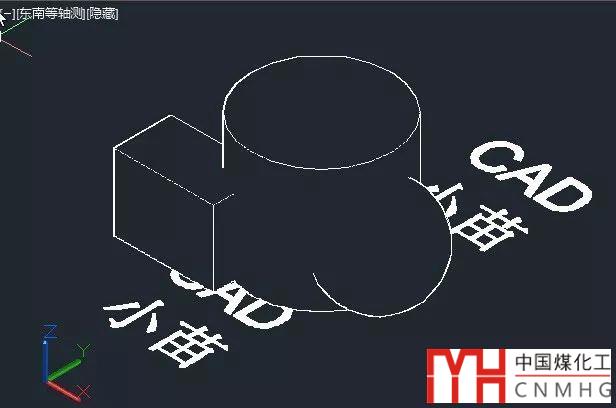

如果圖中有文字，視覺樣式隱藏時文字會顯示填充并被正常遮擋，如下圖所示。

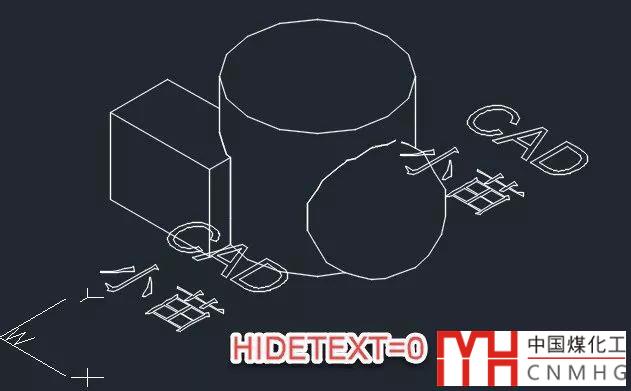

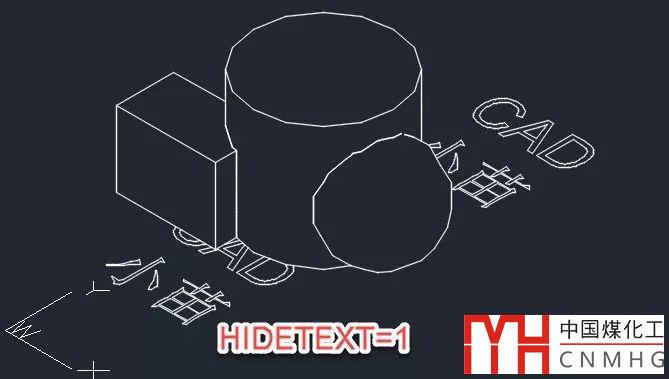

但消隱HIDE時候可以通過變量HIDETEXT設置文字是否被遮擋，如下圖所示。

除了上面這些區別外，消隱HIDE后，輸入RE回車就可以恢復成二維線框狀態，而如果是視覺樣式VS的隱藏，用RE無法恢復二維線框模式，必須在菜單或通過命令恢復成二維線框模式。

著色SHADE

著色SHADE命令和視覺樣式里的著色模式在低版本是一樣的，但到了高版本卻又不一樣了。視覺樣式里的著色效果如下圖所示。

但到了高版本執行SHADE命令，視覺樣式卻切換成了FLATWITHEDGES （帶邊界的平面著色），如下圖所示。

其他視覺樣式

在CAD低版本提供的視覺樣式比較少，而且一般會用VS（VSCURRENT）或SHADEMODE命令來切換視覺樣式，到高版本直接在視口左上角的快捷菜單中就可以輕松切換視覺樣式，大家可以打開一個三維模型，切換成不同視覺樣式觀察一下效果，這里就不再詳細介紹了，如下圖所示。

CAD提供了10種預設的視覺樣式，如果感興趣，還可以打開“視覺樣式管理器”，自己調整視覺樣式的效果或自定義新的視覺樣式，如下圖所示。

二、在布局中使用視覺樣式

在模型空間可以設置多個視口，每個視口設置不同的視覺樣式來觀察模型，如下圖所示。

但如果希望將模型的不同視圖和不同視覺樣式效果打印到同一張圖紙上，就需要利用布局，在布局中創建幾個視口，每個視口設置成不同的視覺樣式，如下圖所示。

進入布局視口后，就跟模型空間一樣，是三維空間，是可以設置視覺樣式的，切換到圖紙空間，視口中的圖形仍可以顯示成消隱或著色的效果。但圖紙空間是一個二維空間，很多三維視圖和視覺樣式相關的命令是無法使用的，比如3DO、SHADE，執行這些命令會提示命令只能在模型空間使用，如下圖所示。

原來覺得關于視覺樣式不需要寫太多，結果發現相關的命令和變量還真不少，也只能簡單介紹一下，如果感興趣可以自己再仔細研究一下。
