明細表應該怎么寫

從前有個小朋友學習時，總是比別人要慢半拍，老師讓大家練習寫自己的名字，別的小朋友已經寫了10遍了，她一遍都沒有寫出來，急的直掉眼淚。是因?yàn)樗繂幔且驗樗慌?，不是！只因?yàn)樗拿纸校?/p>

潘鑫懿

王二小朋友很不理解，為什么有人寫名字要花那么長時間，不應該是SO EASY 嗎。

從前有個老師，叫學生回答問題，一下子：

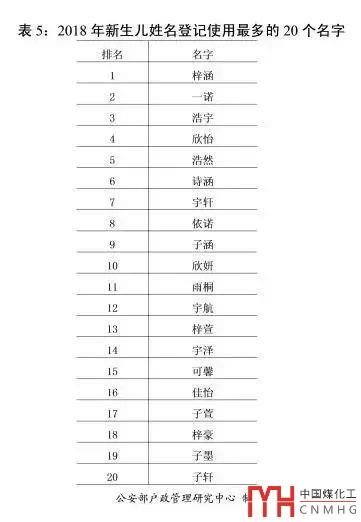

梓涵，子涵，紫涵，子晗，梓晗小朋友全部站起來了。

不要覺得上面是笑話，但是很多時候，我們?cè)O(shè)計壓力容器時，其明細表的寫法和起名一樣，偏偏要給自己創造一個非常有難度的-低級挑戰。

你寫明細表遇到嗎。

厚度的表達

在壓力容器作圖中，經常需要表示材料厚度，每次表達厚度都要用一個字符：

δ

此字符源自古希臘，Delta，可謂源遠流長。第一次見它大哥Δ還是在學習一元二次方程的判別式中。

幾十年前，選用這個字符當做厚度表示并無不妥，畢竟手寫δ=，比寫漢字厚度比起來，要簡單，流暢很多。

但是進入電腦繪圖的時代，不少圖紙還是采用δ來表示厚度，設計人員也很無奈。

希臘字母用鍵盤打起來，可是一點不省事。

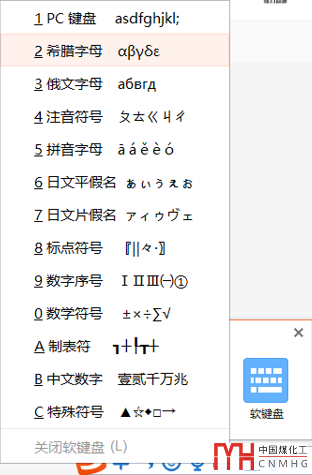

先切換輸入法，找到輸入方式，選擇希臘字母，最后點擊δ，再關閉希臘字母，返回正常輸入法。

為了輸入一個厚度表示方法，需要經過5個步驟，而且均是鼠標操作，精確點擊。

這和給小孩取名叫“潘鑫懿”的家長，有什么區別？

同樣有的小朋友家長，給厚度取名叫做“t=”，鍵盤一次到位。速度不知道要快到哪里去了。

寫t=10和δ=10，不都一樣認嗎？

還繼續寫δ=，創造難度究竟為了什么？

扁鋼表達

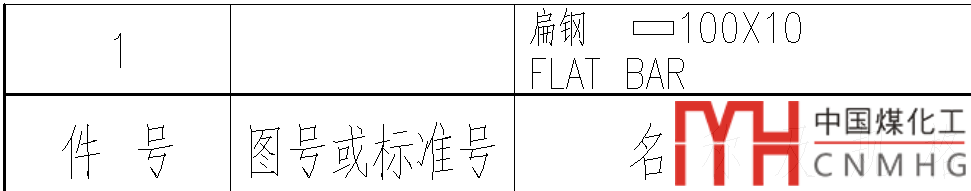

很多公司表示扁鋼，是先畫一個矩形，后面寫規格，如：

在手繪年代，這樣寫很形象，傳統的制圖也有這樣的表達。

但是現在都用CAD制圖，畫個矩形是非常不方便的。如果文字要放大縮小，還需要單獨縮放矩形。文字設置字體能夠保證文字字形一樣，但是矩形兩次隨手畫，能夠一樣嗎？最終可能會導致圖紙上的矩形參差不齊，非常難看。

這種表示方法，就是有難度的低級挑戰。

很多公司也用其它的表示方法：

比如FB100X10，或者100X10，100X10t

DN表達直徑？

明細表中，很多公司表達直徑都用DN。依據是行業中有一個很冷門的公稱直徑標準。

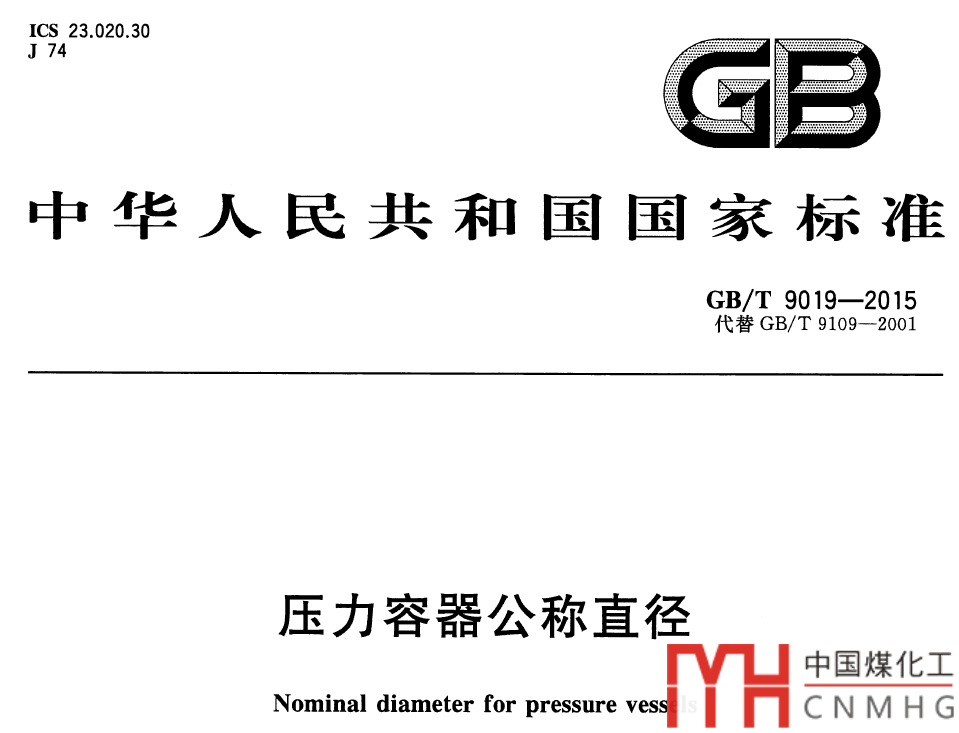

規范共6頁，規定了內外徑的表示方法。

于是很多公司在明細表中寫上了DN500X10 H=1500，認為符合規范。

工人按照料單下料，張三下成了OD530，李四下成了OD510，王五下成了ID500，都認為自己對的。

誰的問題？

的確，工人有錯，應該一邊看料單，一邊看圖紙，核對一下，或者找設計人員再確認一下。但是難道設計在圖紙上寫下這個尺寸的時候，就沒有錯嗎？

明細表的規格，就應該沒有歧義，準確的表達到底是想要什么樣的尺寸。如果有歧義，還不如不寫，讓工人自己上圖紙找。

很多制造單位，經過很多次這樣的教訓之后，終于改了過來。

比如有些公司規定了，在明細表中，如果內徑為基準，只能寫ID，外徑為基準只能寫Φ或OD。

這樣最大程度避免了歧義，拿到料單就可以直接下料，不亦快哉。

接管寫Sch？

對于接管的寫法，有些公司用的是“DN80XSch.80”的寫法。

當然這樣寫很標準。不過有個問題是，當校審/采購/質檢/工人看到這個寫法時，他能否明白接管的直徑和厚度是多少？

問問設計人員，你能記得DN250的接管，Sch.80是多厚嗎？

假設你天賦異稟，記得多厚，但是你知道國標中的SCH有多少種嗎？雖然每種Sch差距不大，但是很多時候1mm，可能就計算不過了。

同樣一種寫法，理解起來卻有好幾種意思，具體哪種，要看計算書，要看法蘭以及上下文。

這種除了表面上符合規范，但是表達多義，不直觀，需要查表，真是非常浪費智力資源的，把時間花在更有意義的事情多好。

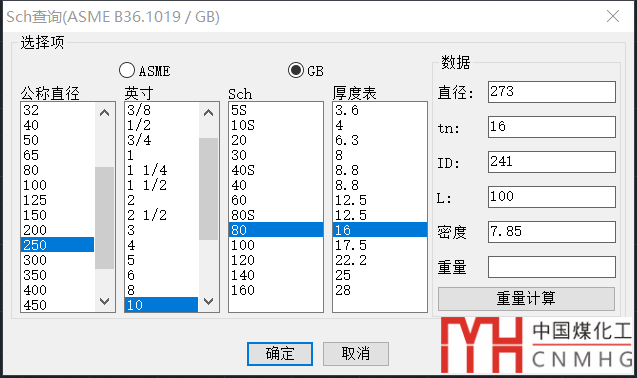

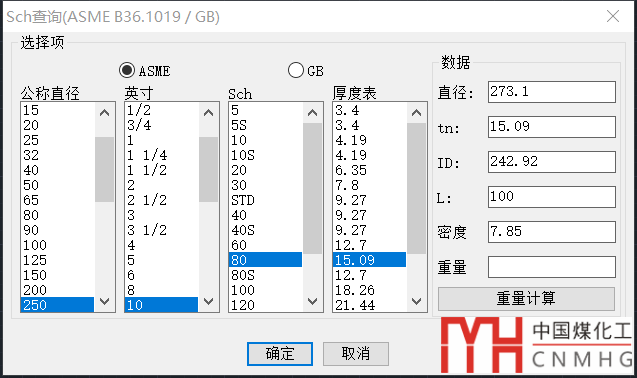

有鑒于此，很多公司對于管子，都直接寫管子的尺寸，比如OD273.1X15.09或者Φ273.1X15.09，簡單有效。

類似的LWN，明細表中標sch，也沒有錯。但是直接標“B=”是不是更好點，質檢收到貨后，直接測量?jī)?nèi)徑，不用查Sch到底是多少。

其余類似的鋼制管件表達方法：

彎頭的表示方法

補強圈

國家有補強圈規范，也有其標準寫法。不過很多補強圈，直接寫規范，下料時可能會有問題。

一般補強圈，寫法如下：補強圈  dN200X10-D

此時可以下料為一個外徑為200的圓環，然后壓制到指定弧度，與筒體接管相焊接。

對于大的補強圈來說，一般的補強意思是，距離接管外壁，偏移一段相同寬度的距離。此時不宜下一個圓環，而是應該通過投影關系展開。

相細的可以參考一下下面的文章。

切向補強圈的制造

對于切向補強圈，尤其如此。

此時表示成dN200之類，并不能完全反饋補強圈的樣式。此時可否考慮標識上適當示意圖，或者標識：“補強寬度為XXXmm”或者“放樣定”。

總結

明細表尺寸是非常重要的信息，它表達尺寸時，不僅僅要考慮習慣或規范，更重要的是，要指示唯一，避免歧義，要方便流轉過程中，所有人都能夠容易理解，高效的溝通，同時也要考慮加工。當然，如果還能考慮鍵盤輸入方便那就更好了。

規定好科學的明細表寫法，可以降低出錯的概率，提高設計效率，提高各個部門的信息傳遞流暢度。對于整個公司來說，是大有好處的。

明細表設置好的規則另一個好處，就是可以根據固定的字符段，讀取明細表，獲得零件尺寸完備的信息，從而自動計算重量或者相關的程序化。

詳情可參見：

你見過嗎？零部件規格文字自動計算重量
