關于外壓系數B值在軟件中超限，導致計算不合格，這類問題經常出現。上回說到外壓應力系數B值曲線溫度超界的解決方法，可以解決外壓應力系數B值由于軟件限制了上限造成計算不合格的問題。

外壓應力系數B值曲線溫度超界的終極解決方法

此類問題的前提條件是，規范中允許有外壓曲線，而軟件中限制了外壓曲線的上限，通過修改txt文件中的上限，達到可以查詢規范中的曲線的B值得目的。

然而很多時候遇到的案例是這樣的：

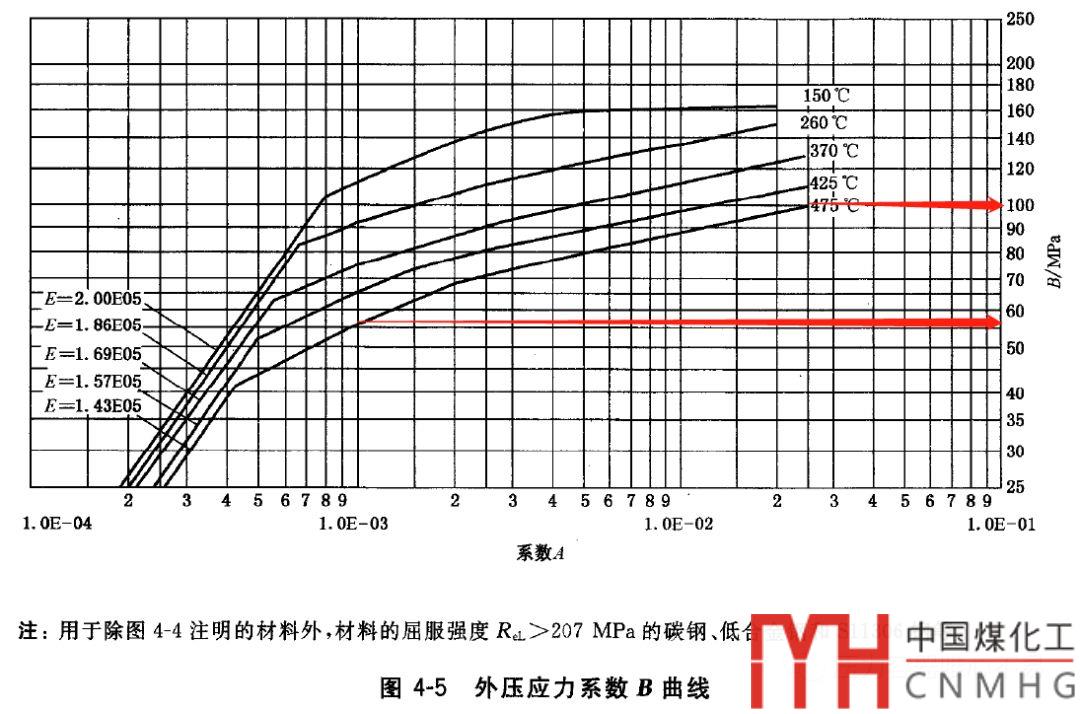

一臺加氫反應器，再生工況的時候壓力0.6，設計溫度500，選的是15CrMoR，在裙座計算時，500℃查不到外壓應力系數B值。 GB150里面第97頁外壓應力系數B到475℃就查不到了，圖4-5的曲線也到475°。

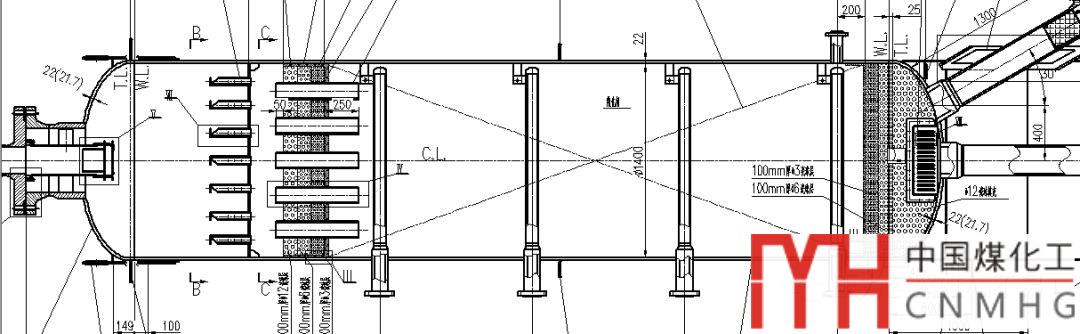

它的設計參數如下：

再生工況按照0.6MPa，500°C計算，SW6顯示外壓應力系數曲線B值超界，軸向力不合格。

此時應該如何處理呢？

首先判斷再生工況的失效模式，有可能是壓力破壞失效，但是絕對不會是軸向失穩破壞，也不會是蠕變失效。

查看不合格的計算書，其實際軸向壓應力才2MPa，是非常低的，雖然500°沒有B的數值，但是參照475°的B的數值，40~50MPa還是有的。所以多個30°，不可能降到2MPa。

再看操作溫度，470度，沒有超過蠕變溫度。

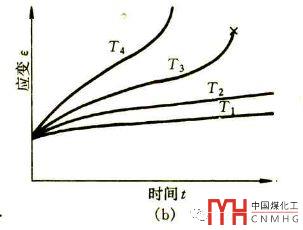

大量實驗表明，穩態蠕變速率對數和溫度的倒數成線性關系

也就是當溫度達不到的時候，基本上沒有蠕變。溫度超過蠕變溫度越高，蠕變速度越快，壽命越低。

15CrMoR蠕變決定許用應力的溫度分界線是475-500°C，大于470°。蠕變失效的概率非常低，而且設備的B值應該和475°差不多的。

所以設備是非常安全的。

但是計算書怎么出呢？

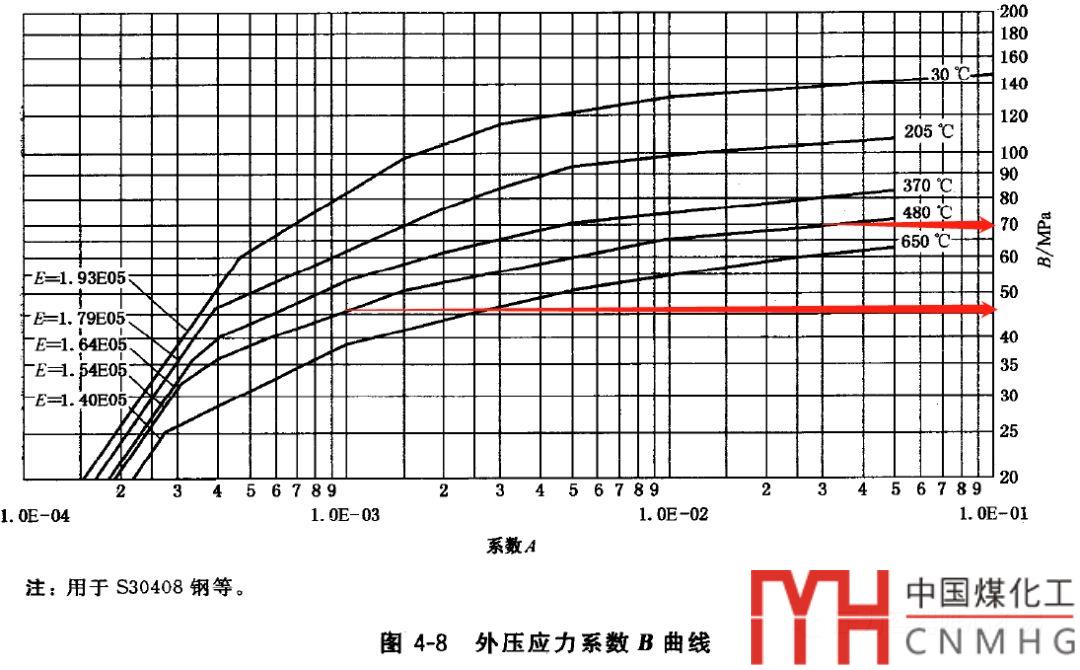

有兩種方法，一種是新建一種15CrMoR#的材料，外壓曲線選用圖4-8，即不銹鋼的曲線，此曲線在GB150中道650°C。用它來查的B值，比15CrMoR的B值要低，也就是一個保守的算法。

對比一下475~480度時候的A值對應的B值。

不銹鋼是要比碳鋼的B值小，也就是更保守。采用這種方法，即可采用SW6的程序出偏保守的計算書，是可行的。

修改完成后，順利出具計算書。
