案例發生

一天晚上，加班回家的路上，朋友L微信呼我：

最近我們院有臺常壓矩形容器10L*9W*5H，做盛水到4米時，變形太大，慘不忍睹。

我說：矩形水箱，沒有好的加固很容易變形。

信息里有一篇關于矩形容器的計算，可以先看看。

常壓矩形容器E型計算

還有個表格，可以發給你試算一下。

L說：E型的我們自己有編制程序，計算應該沒有問題。

我說：那你們的立柱梁用的多大。

L回答道：橫豎都是L75的角鋼。

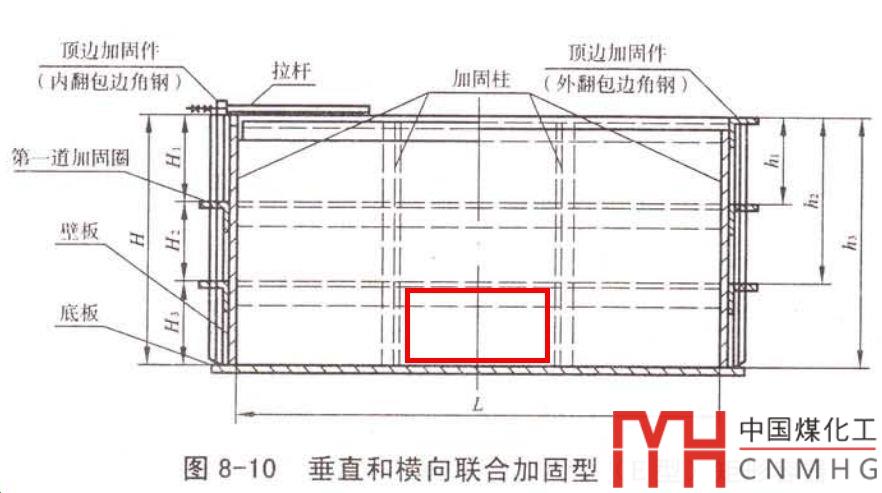

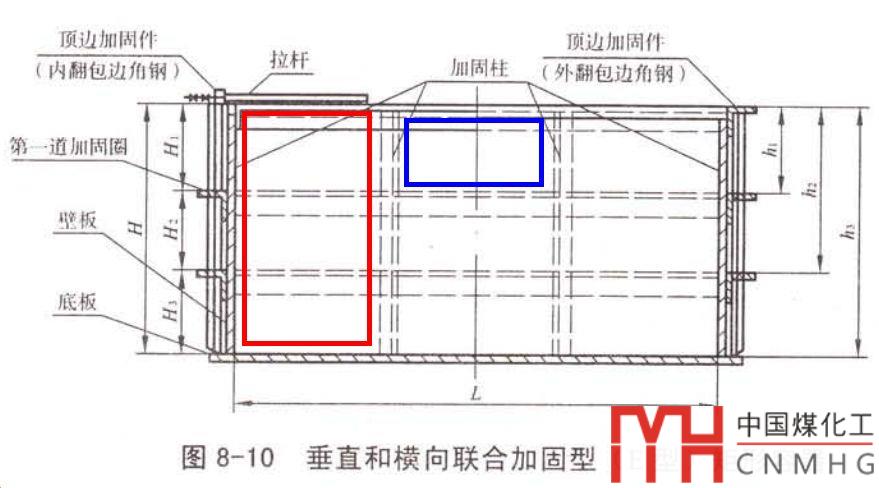

我說：雖然我不知道你們到底怎么取的值，但是L75的也小了。矩形容器有種非常激進的取值方式，就是用E型的小方格來計算,如下圖的紅色矩形，這樣算出來的厚度和梁都會很小。表面上是計算都過了，但是實際上是不合格的。

你們這么小的梁的取值，應該是采用了最激進的取值。

圖1：激進的取值

L說：這個梁高應該怎么取呢？

我說：先按照C型的，紅色區域，按照整高H計算立柱以及Lp。再按照藍色小區域，取A=Lp，B=hi。計算的內容：橫向加固圈所需的慣性矩、壁板計算厚度、壁板計算最大撓度、壁板許用撓度。

圖2：推薦的取值

規范雖然沒有說的很明確，但是這樣取是比較符合理論假設的。

證明這一點

如何證明這一點呢？

當然是做個分析了。

L說：幫個忙唄，請你吃大餐。

我說：我是看中大餐的人嗎，明明是為了我們的友誼。

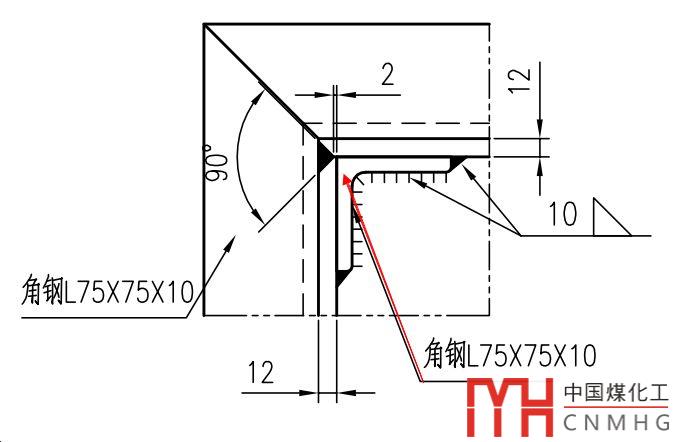

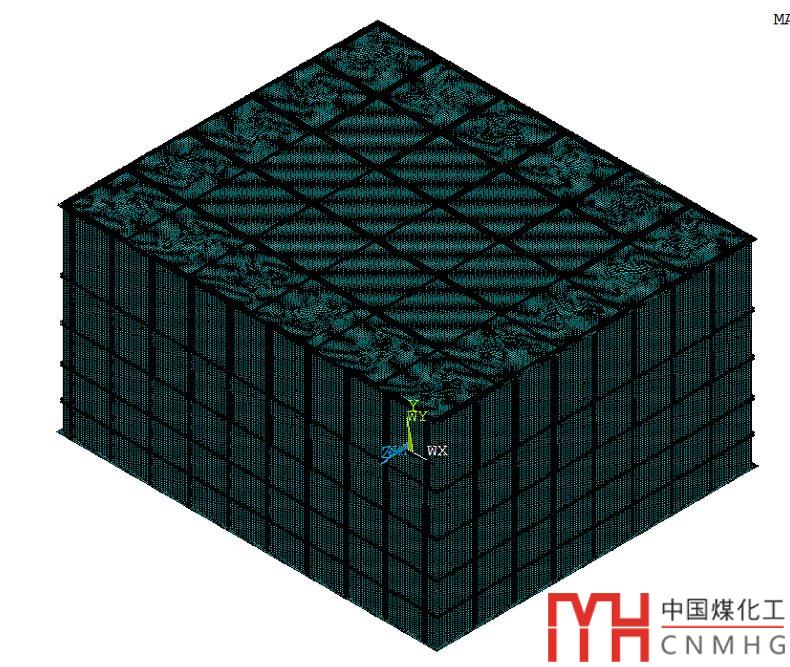

按照圖紙建模，梁L75看上去的確比較小。

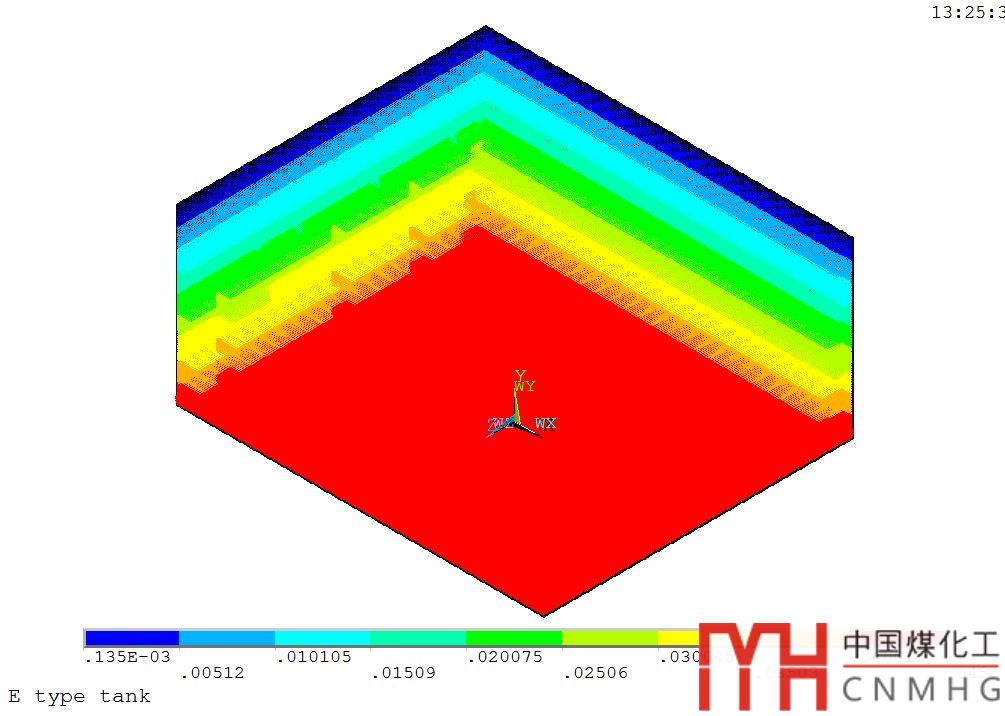

施加水壓載荷，4.5m高：

結果分析

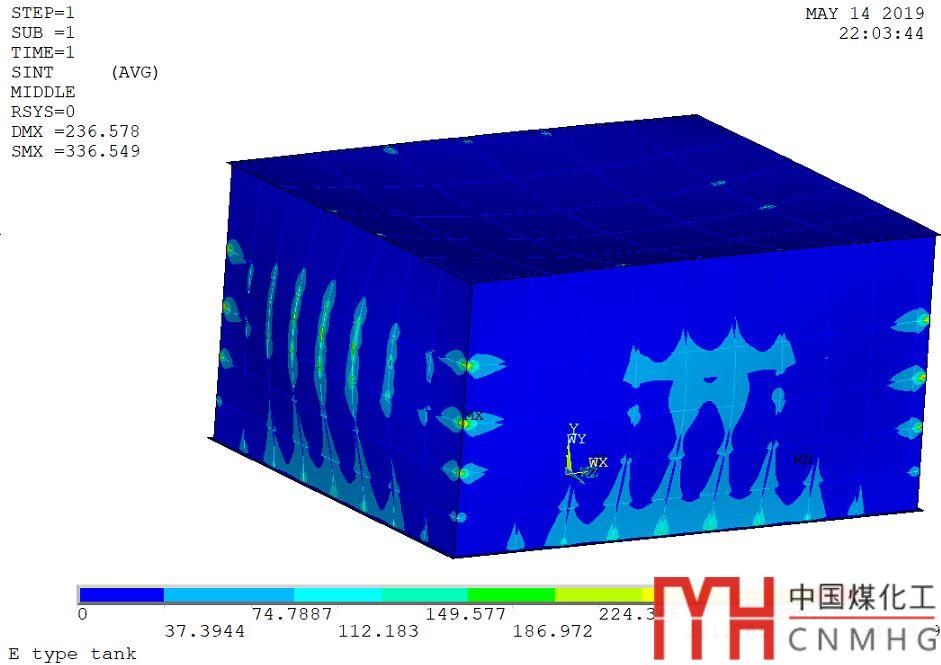

薄膜應力：336.5MPa，位移236.5mm。

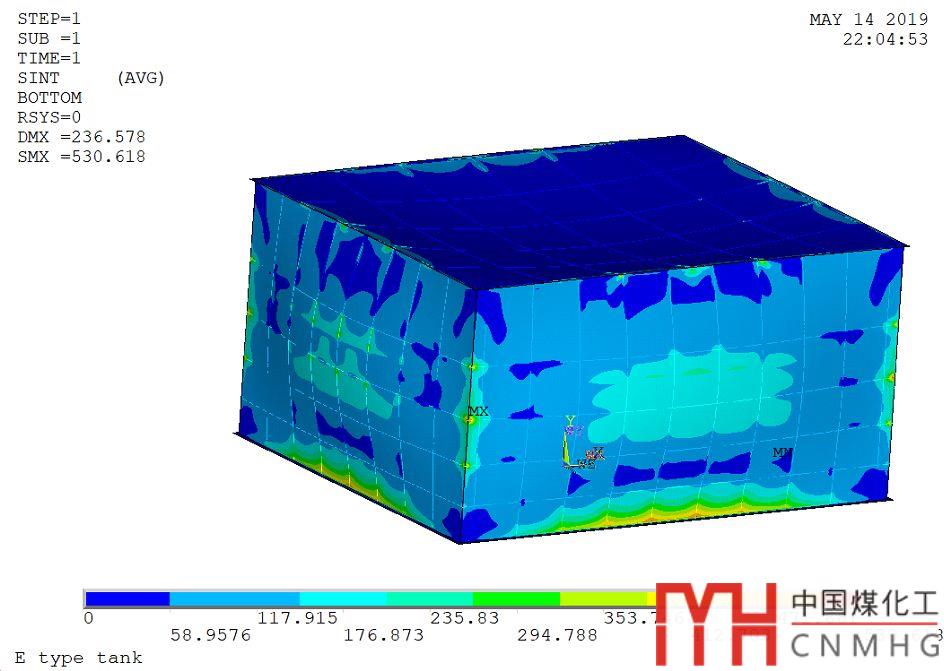

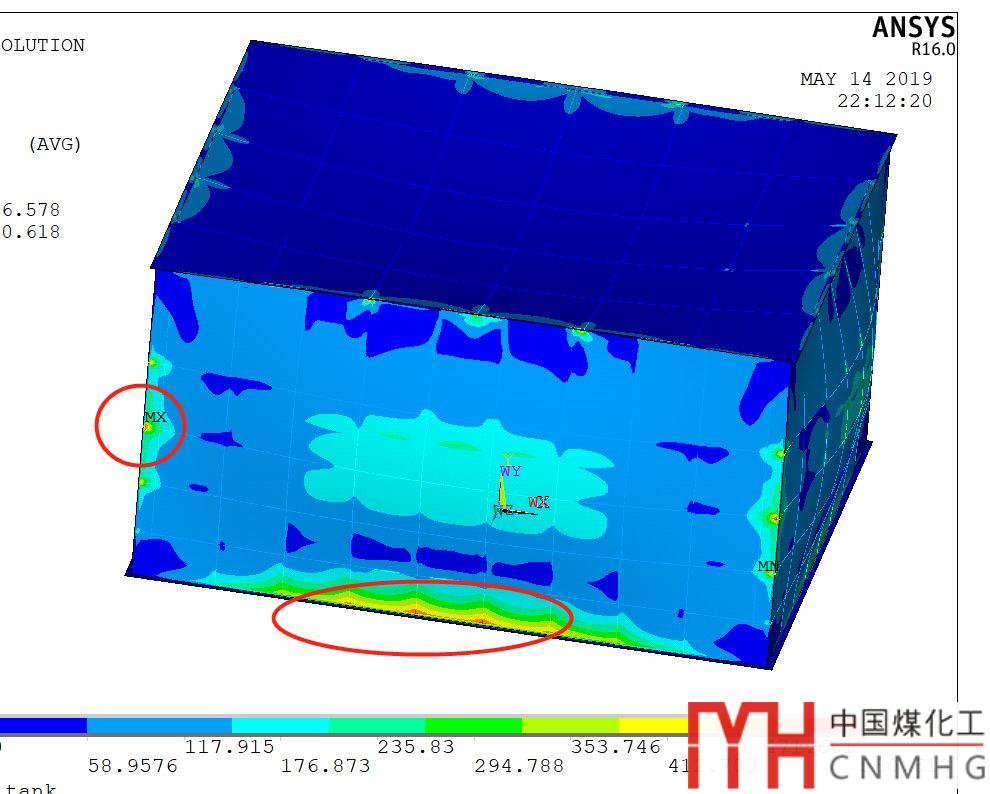

Bottom的膜加彎：530.6Mpa。

TOP的膜加彎：515.9MPa。

最大點位置再邊緣側板與側板連接處。

就是說，這個水箱最大位移為236.5mm，局部薄膜336.5MPa，膜+彎為530.6MPa。撓度遠遠超過規范要求，所以盛水時有肉眼可見變形是肯定。

修改方案

L說，我們準備把角鋼改成22號的槽鋼，把結構加強一下，能再算一下嗎？

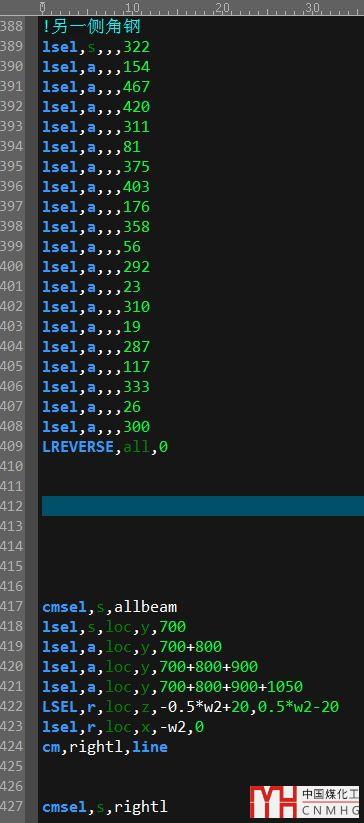

我說：shell和梁單元最麻煩的就是調整型鋼方向，為了這個模型，調整型鋼朝向，一根根選編號，我這鈦合金 眼睛都花掉了。程序都六百多行了，角鋼改成槽鋼，我可不想再動程序。

這樣，我用加大的角鋼，L100的試試，梁位置都不變。計算結果可以參考。

反正，

所有的人都看臉，所有的梁都是看慣性矩。

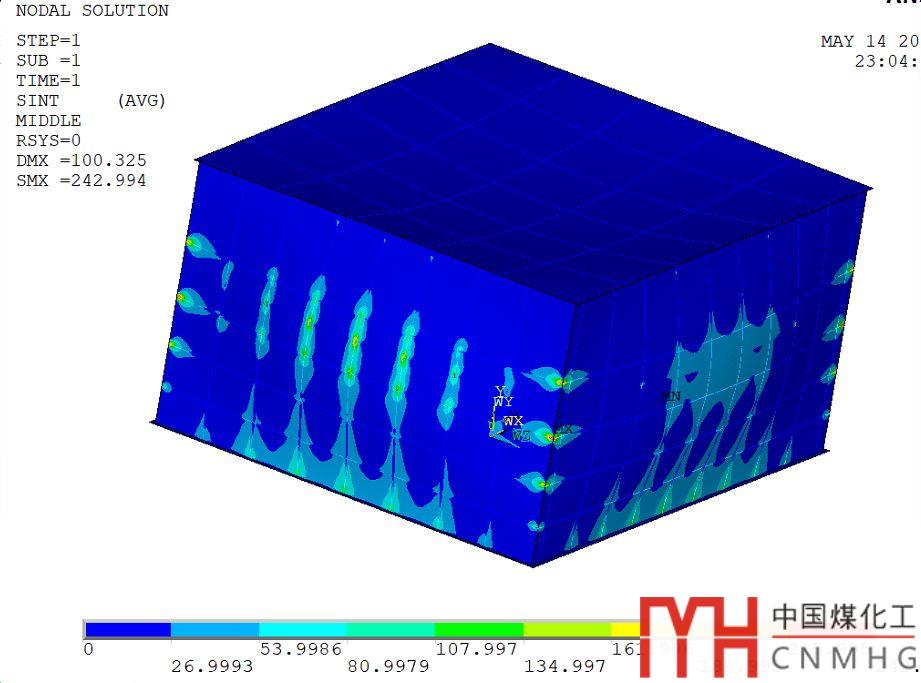

薄膜應力：

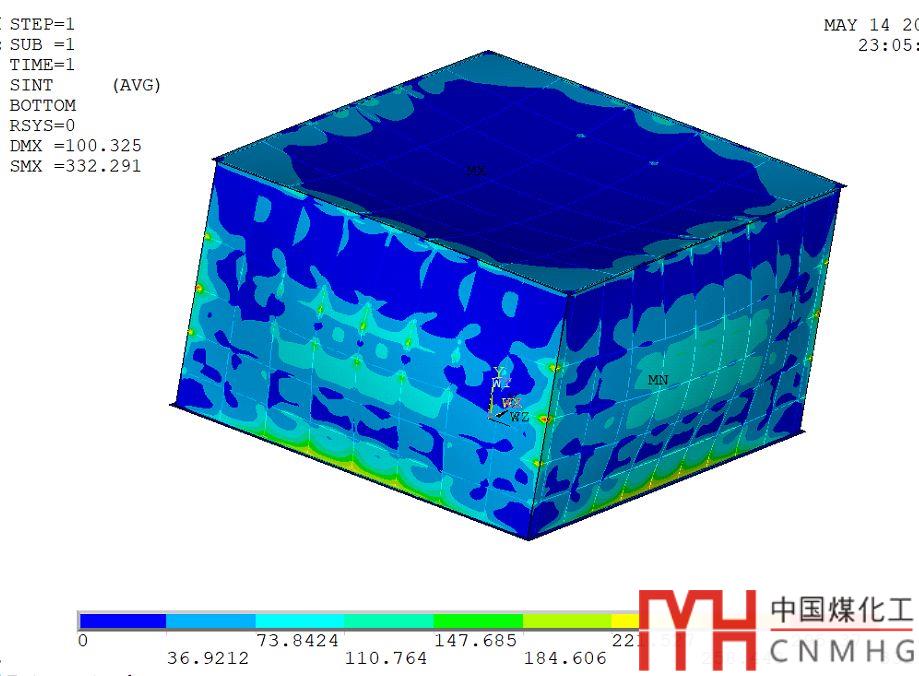

底面的膜加彎

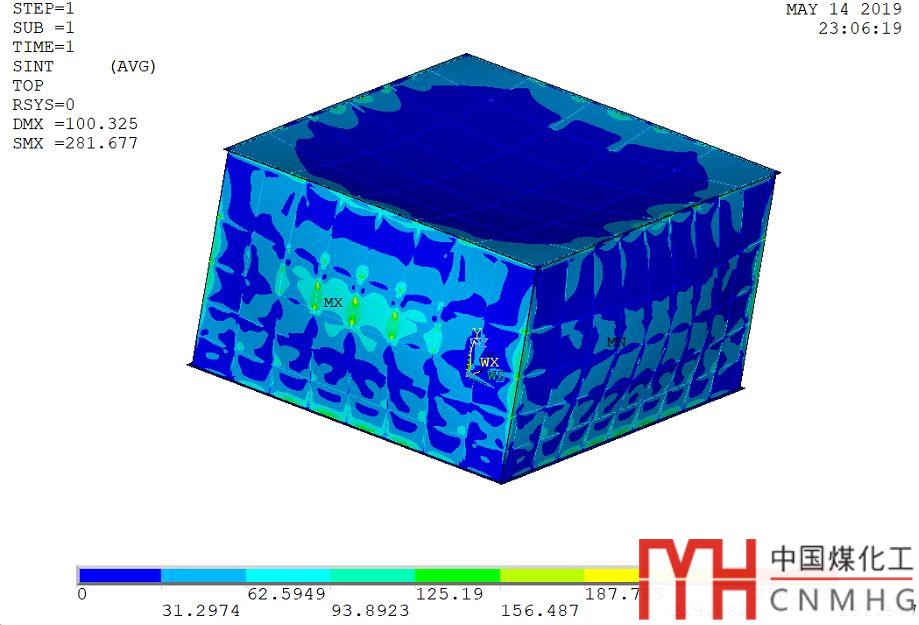

上表面的膜加彎

比較一下兩次的結果：

可以看到，梁增加后，其位移和應力都大幅度降低，非常明顯。

如果按照常規計算的正常取值法，計算出合適的梁，那么應該是安全的。

正應了那句古話：

少年強，則國強；

型鋼強，則罐強。

結論

1. E型容器的計算，應該按照圖2中的取法，不能按照圖1的激進取值。

2. E型容器的梁對罐的強度非常重要，四個側板與側邊連接處，用角鋼做加強是很好的結構。

3. 沒有事情是一頓飯解決不了的，如果有，兩頓。
