變化

化工設備吊耳選用規范，已經更新到2018版本了。

相應的VCAD參數化畫圖程序也需要跟進。

先從板式吊耳開始吧。

其變化的內容有：

1. 板式吊耳分根據布置方式分為I，II，III型。

2. 板式吊耳最大公稱吊重由10增加到15噸。

3. HP-123的吊耳板厚增加，HP-5,6的吊耳板厚減小。

4. 吊耳的R值都增加了，也就是吊耳的寬度都增加了。

5. 吊耳的重量采用查表的方法求，拋棄過去吊耳板重+墊板重的方法。


問題

在程序編制過程中發現幾個問題：

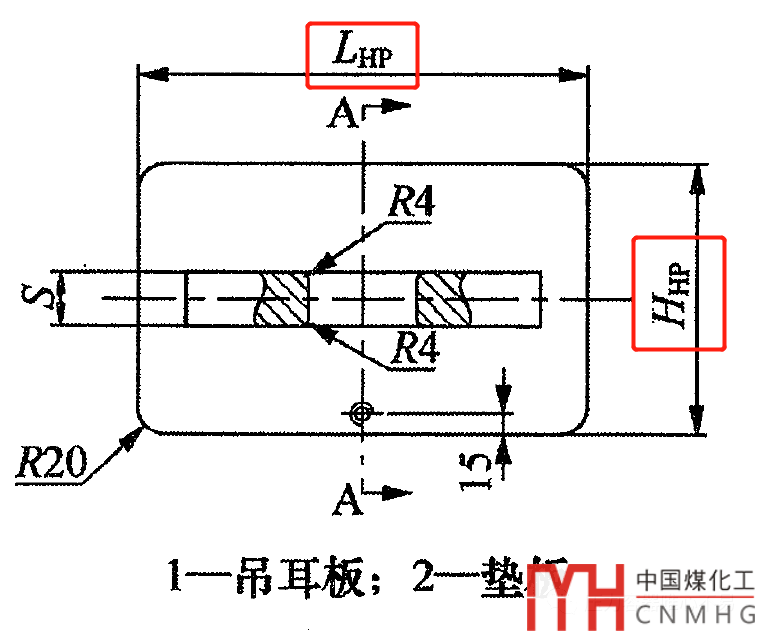

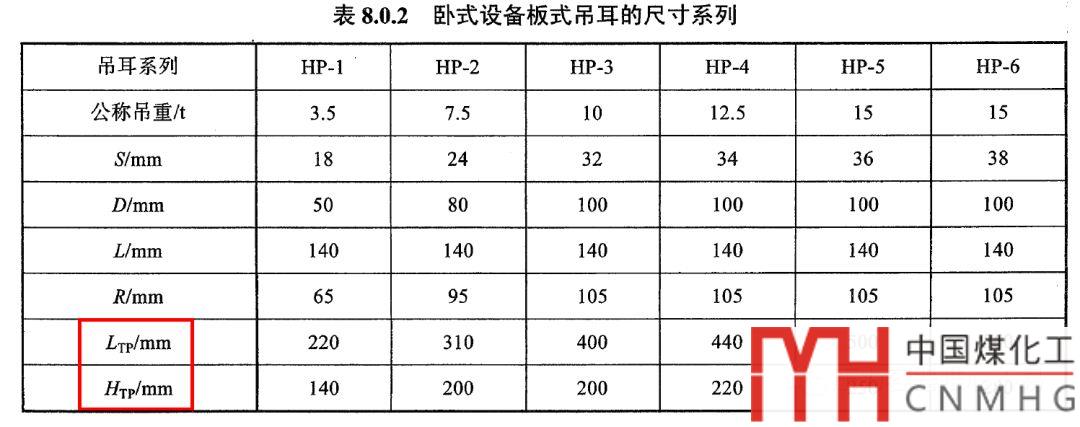

1. 27頁中表格中的符號和圖示符號不對應，表格中應改為LHP和HHP。











2. 由于R值增大，而墊板尺寸保持不變。導致吊耳板比墊板的長度還要長。HP-1尺寸不可能，HP-2尺寸是非常不和諧。

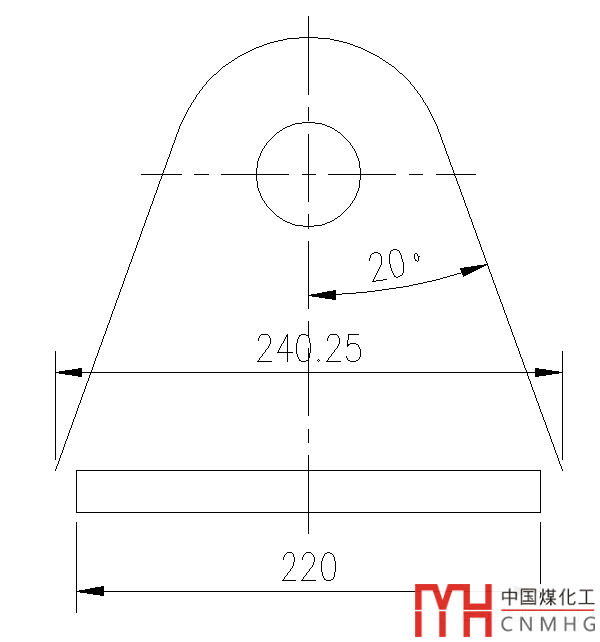

   HP-1的圖如下：






采用HP-1一定要注意，修改墊板寬度，或者更改吊耳的尺寸。

TP型的吊耳也有同樣的問題。

在94版本的吊耳中，夾角為15度，所以墊板和吊耳板的尺寸都非常合適。

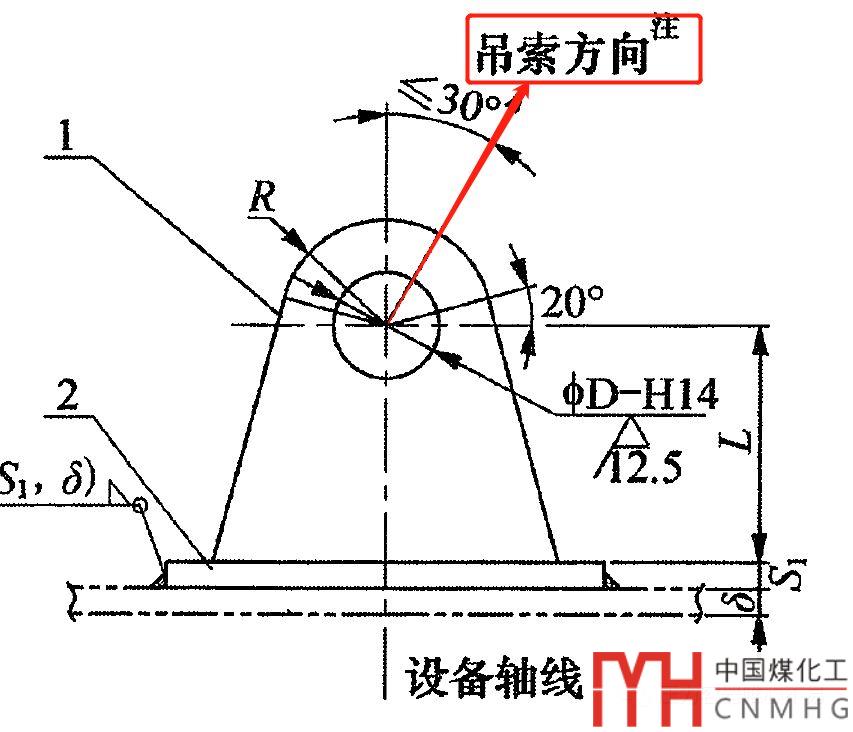

在2008和2018版本中，吊耳板角度增加到20°，但是墊板尺寸卻沒有相應增加，造成了很多尺寸都沒法畫出來。

吊耳程序

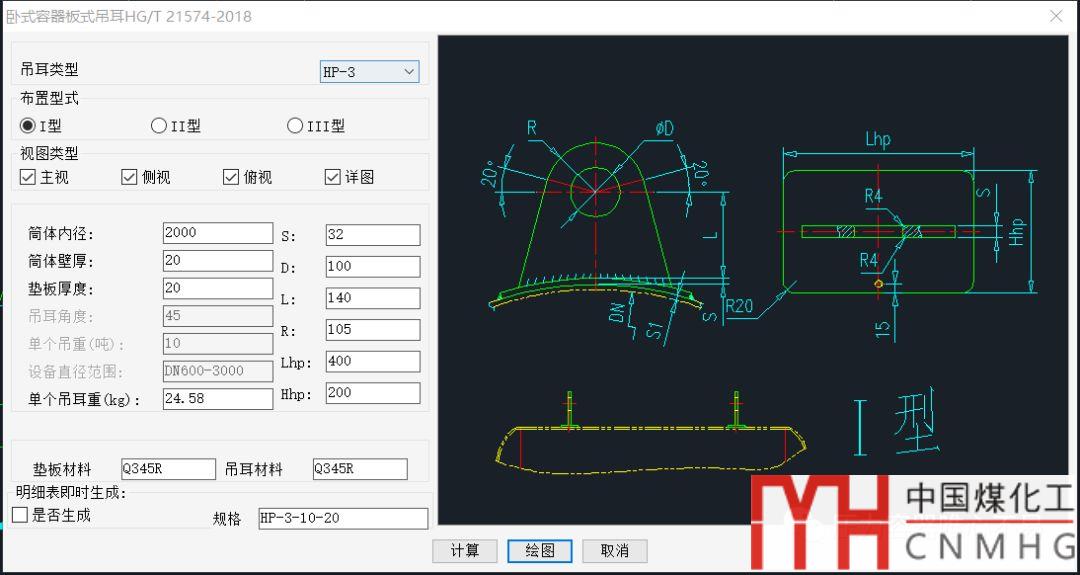

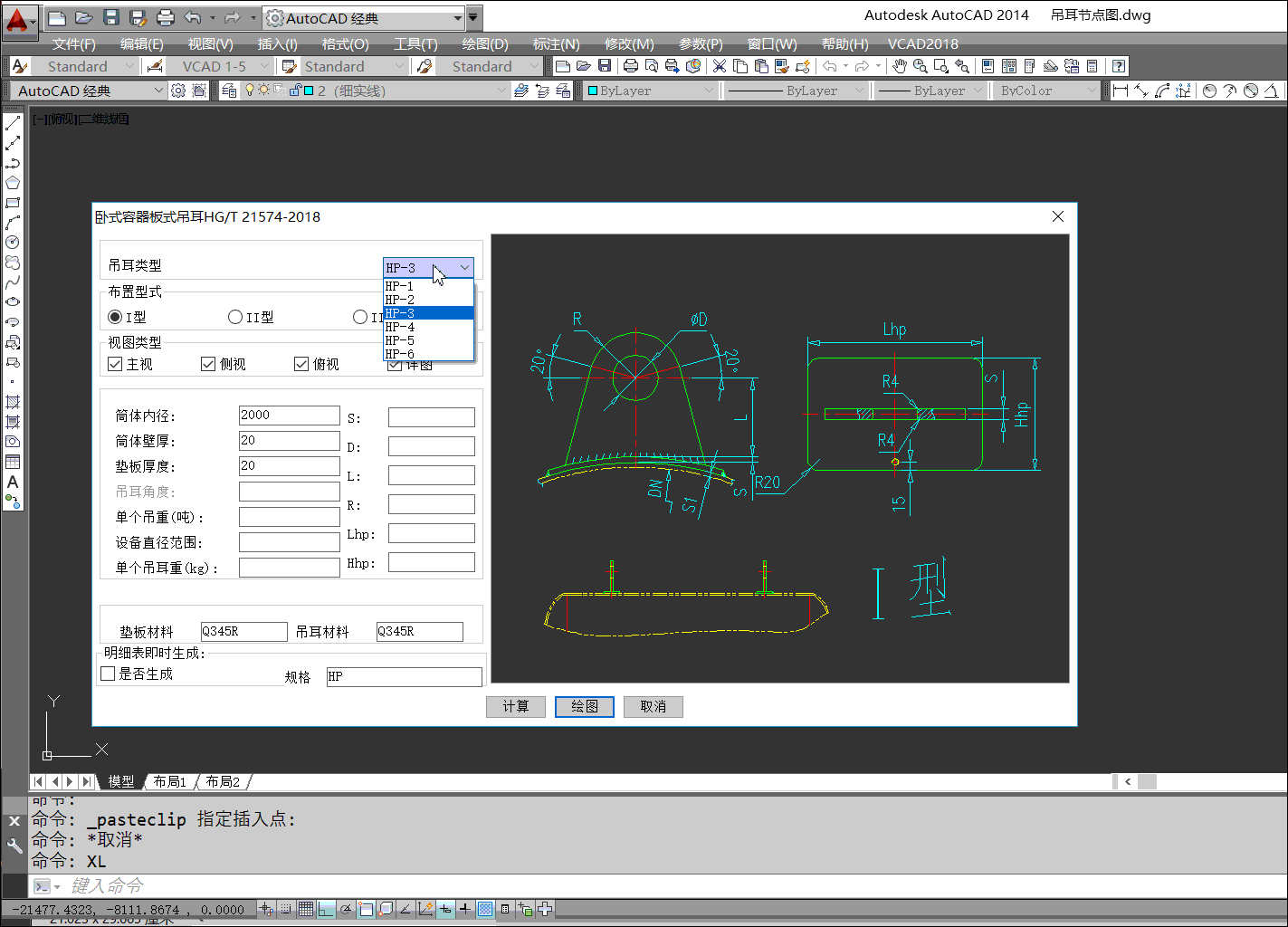

VCAD更新了臥式容器板式吊耳，其程序界面如下：

I型：

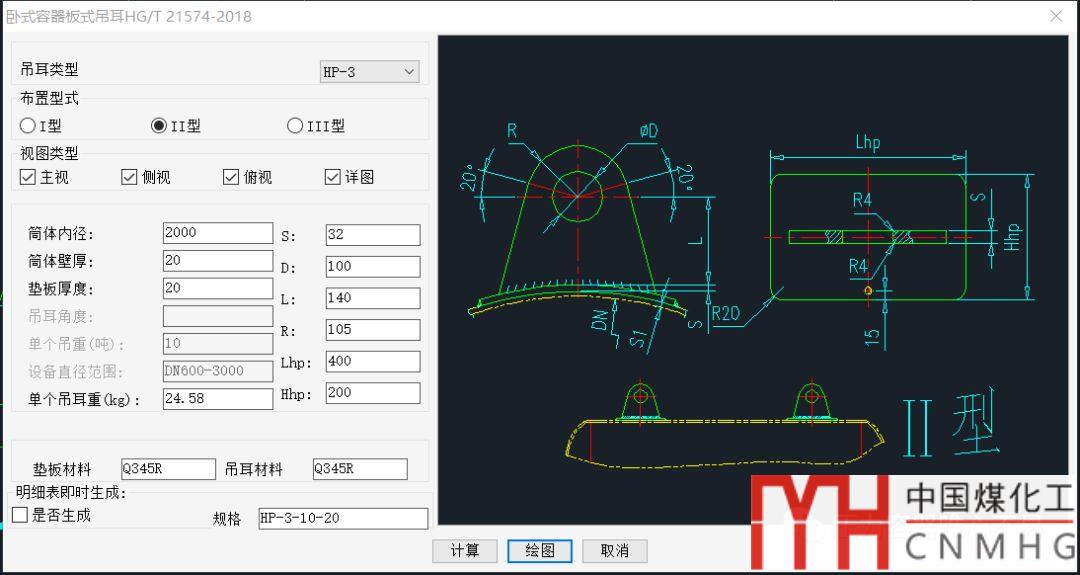

II型：

III型：

動畫演示如下：

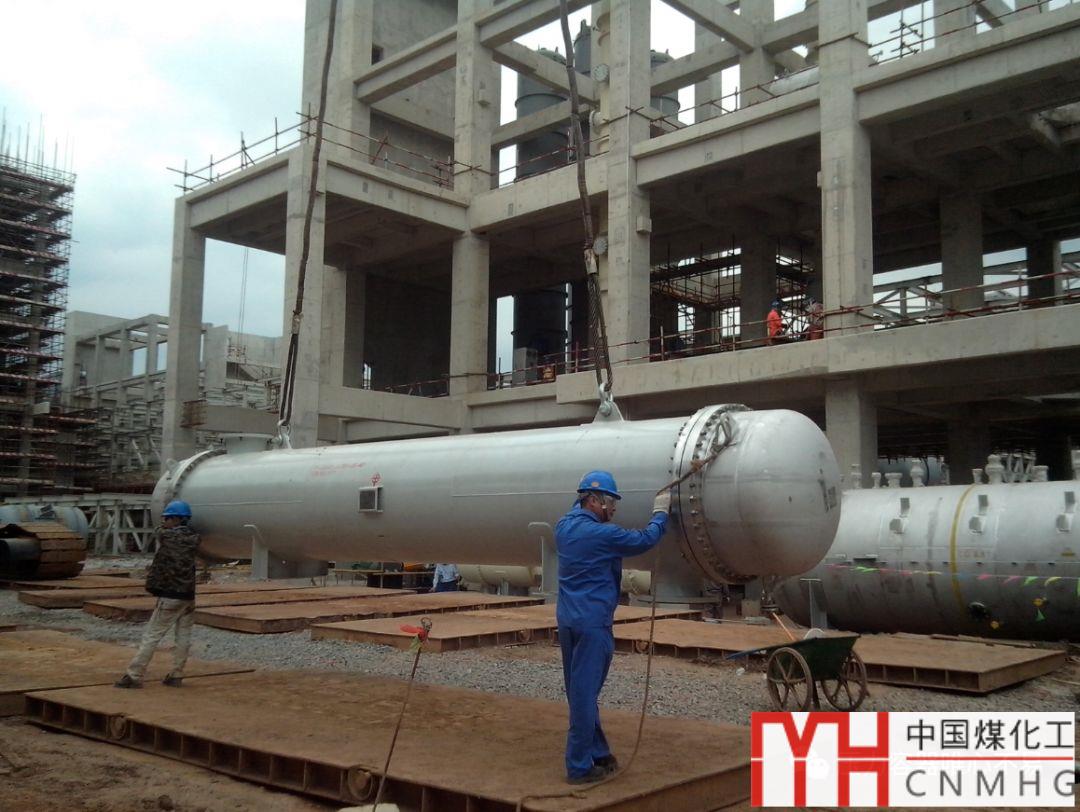

起吊過程

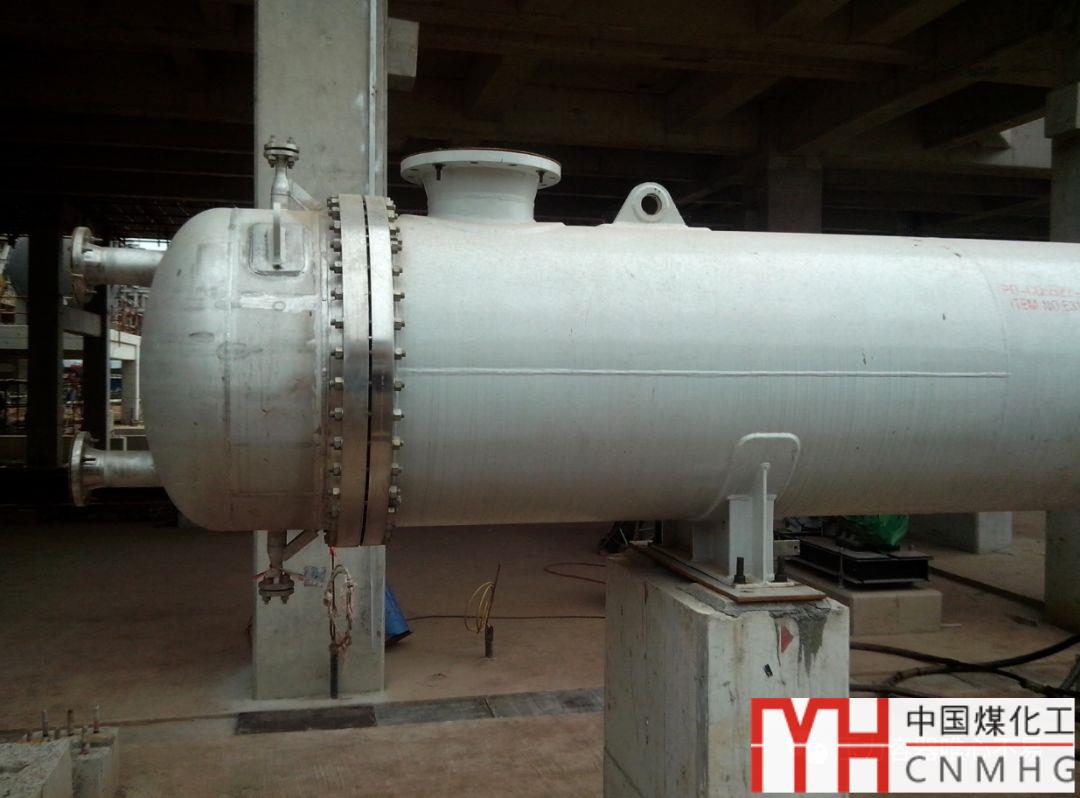

這種吊耳一般用在臥式容器上，一般選用II型的吊耳，如果設備比較輕，可以選用I型，如果設備非常重，可以考慮用III型的四個吊耳。

II型吊耳的設備安裝

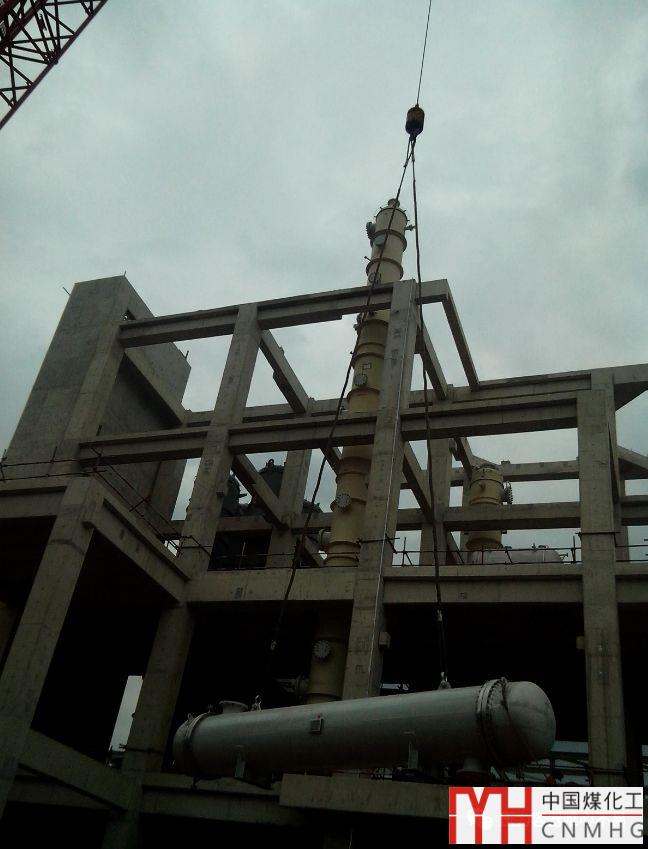

吊車轉動，將設備移到基礎上方，可以看到吊車很高的，保證吊裝時的吊索夾角，規范一般要求小于30°。

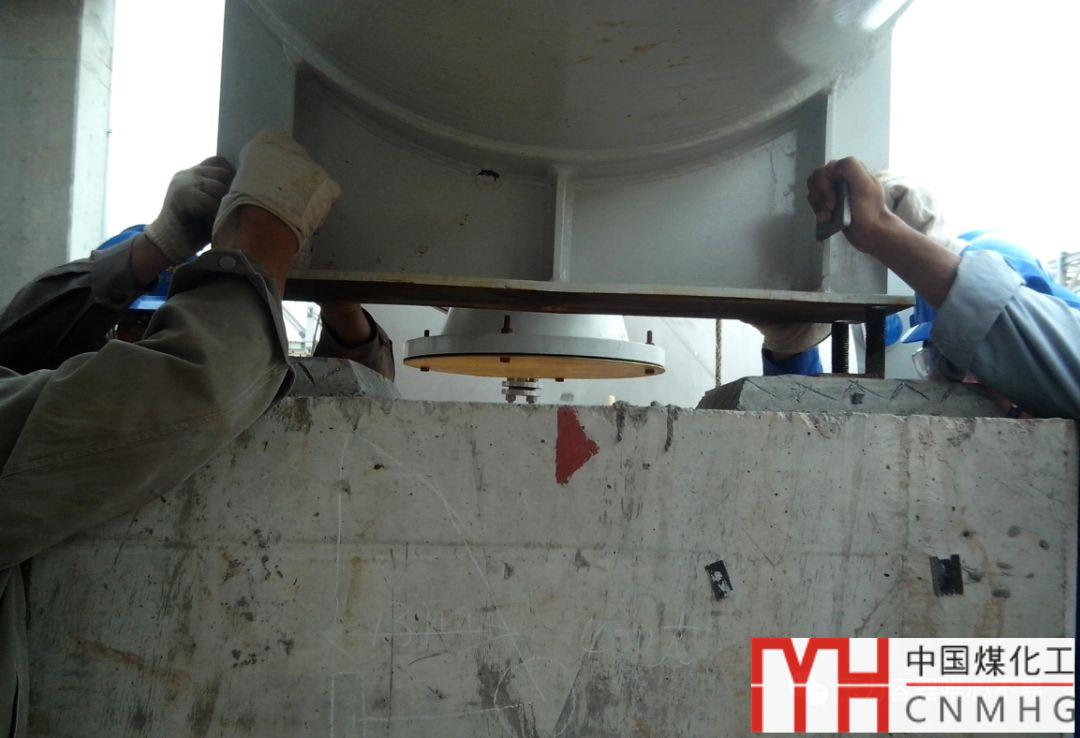

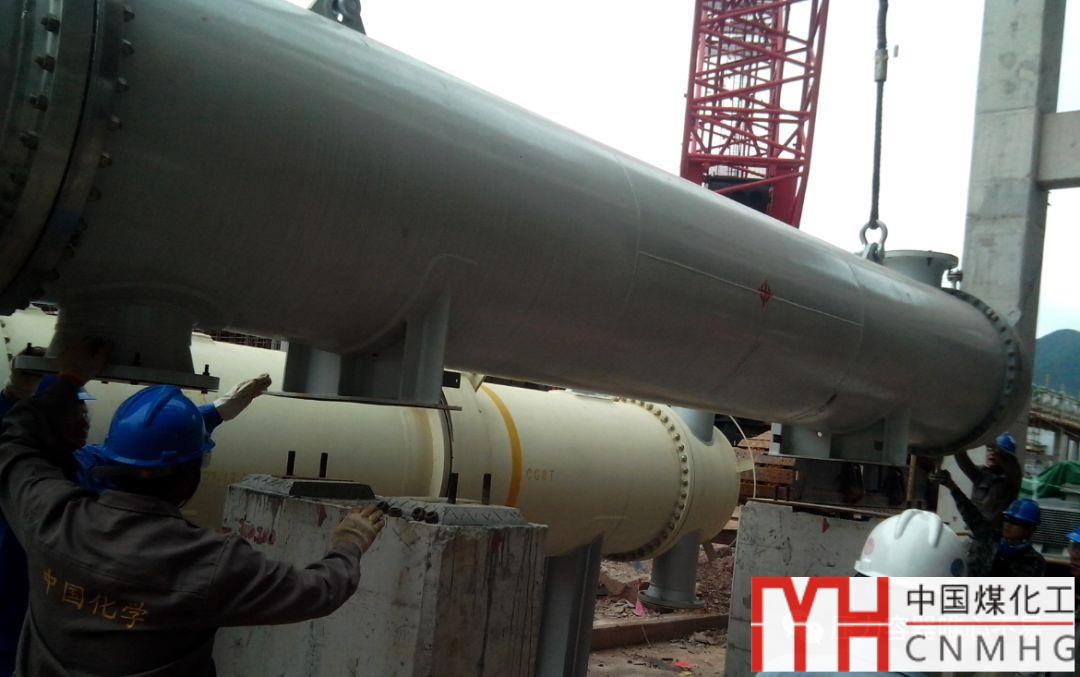

輔助就位

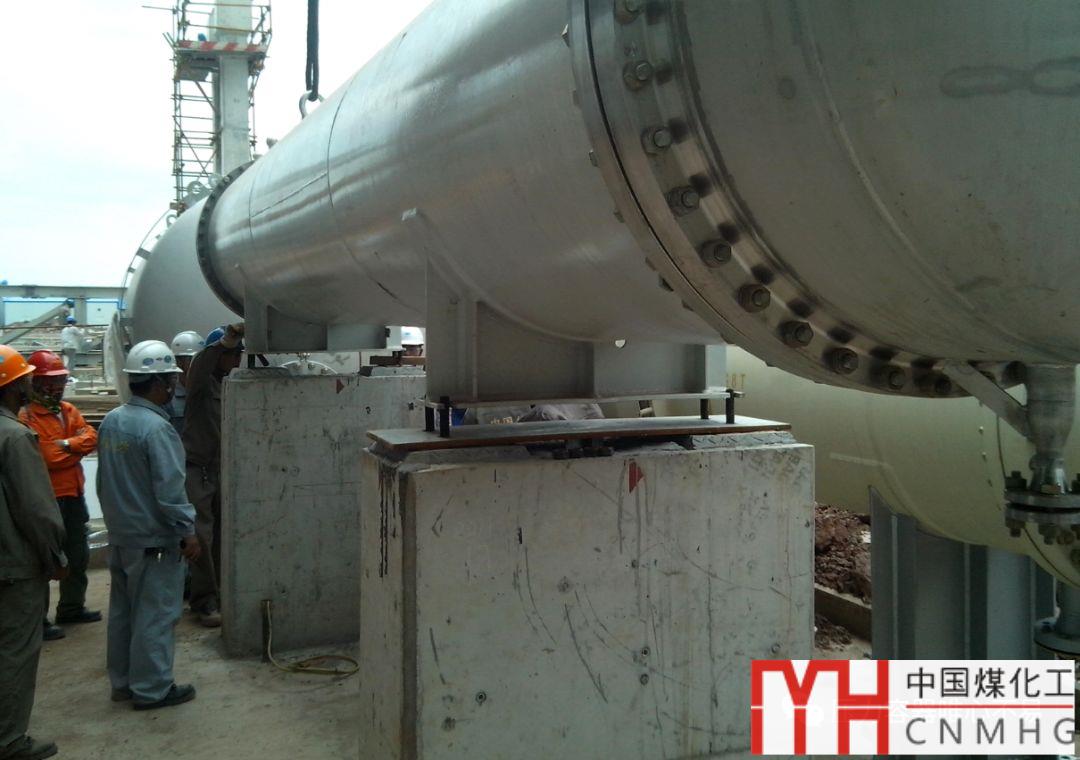

對齊地腳螺栓

兩邊固定

安裝完畢，上緊螺母

成品
