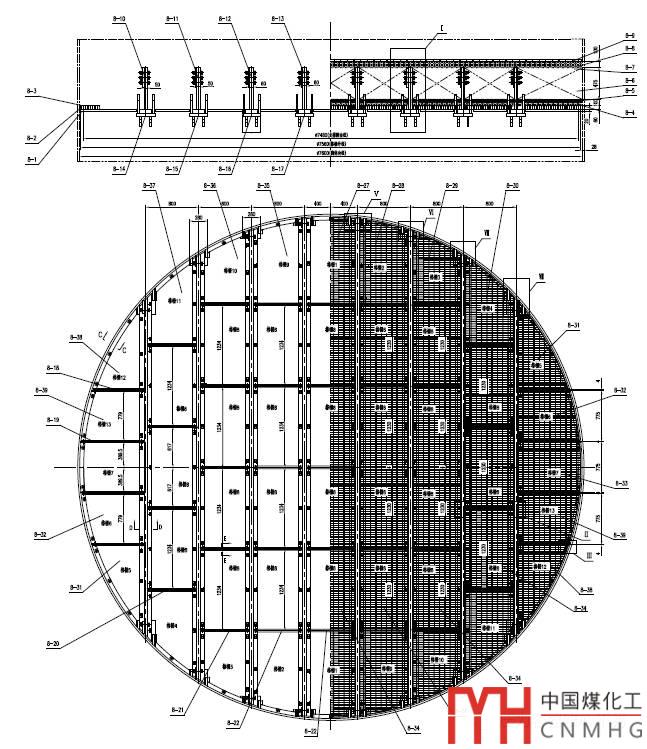

某項目中的反應器，直徑達到7600，設計溫度620°C，催化劑支撐梁采用T型梁，經過計算需要80厚650高（計算方法就是昨天的文章）。T型梁間隔800跨中均布。

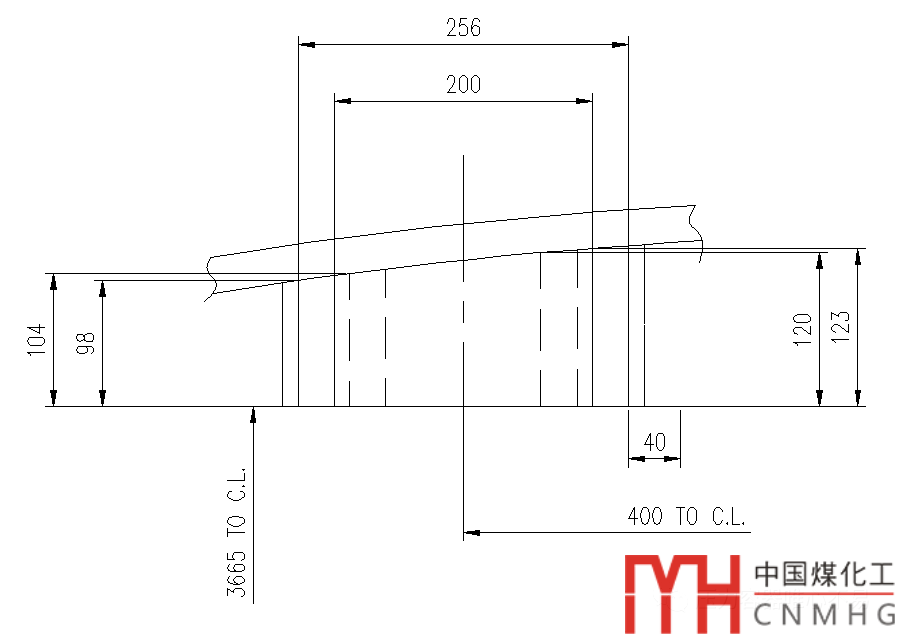

其中中間的梁跨距最長，且承受的載荷最大。梁用牛腿支撐，牛腿支撐尺寸如下：

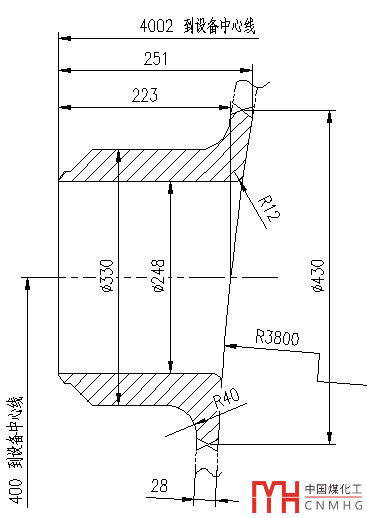

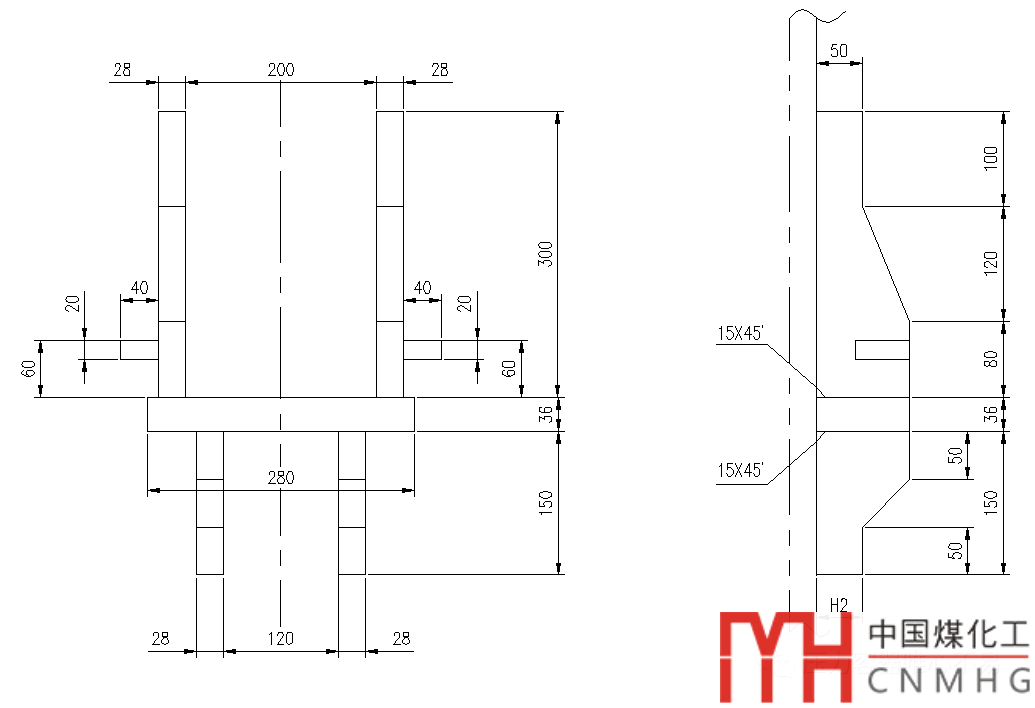

其中正中的支撐梁所受的載荷最大，為30噸。每個牛腿所受的載荷為15噸。牛腿側承載面積（172長*50寬）為8600mm2，其載荷為17.44 MPa。在牛腿正下方，有管口N8。其尺寸為下圖所示：

為了核算支撐牛腿的局部載荷以及對N8管口的影響，對此結構進行詳細的溫度場分析和應力場耦合分析。

在對該結構進行建模時，考慮腐蝕裕量1mm。在進行網格劃分時，采用六面體網格，不斷對網格進行細化，直至結構求解的應力基本保持不變。熱單元采用了Solid90單元，在進行熱-結構耦合分析時采用了三維高階單元Solid186單元。

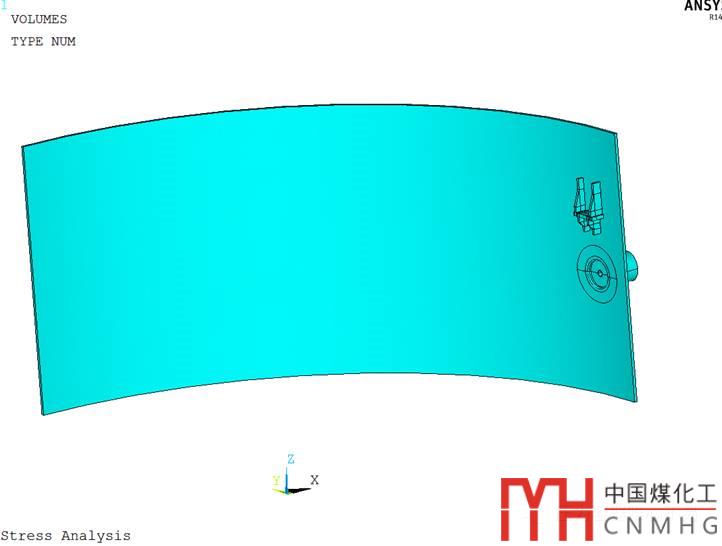

整體結構三維模型

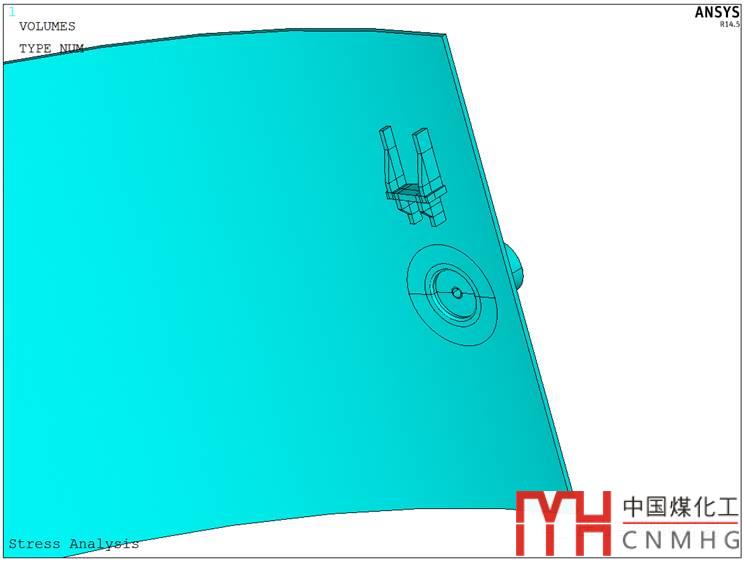

局部結構三維模型

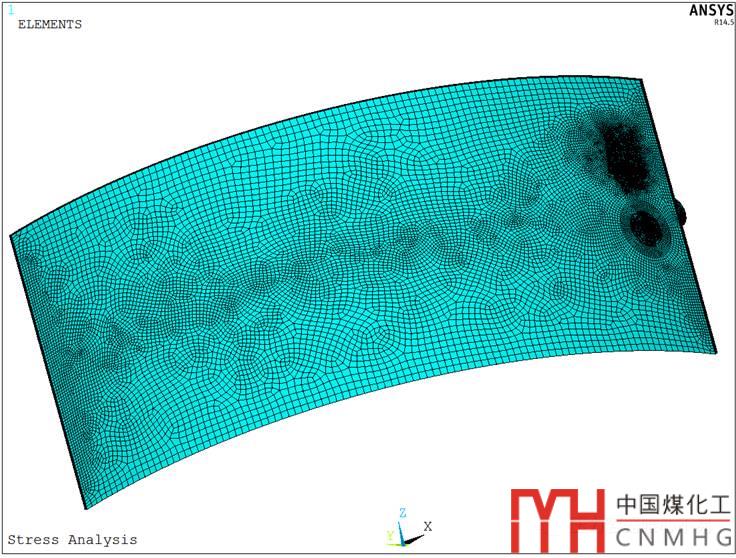

整體結構網格劃分

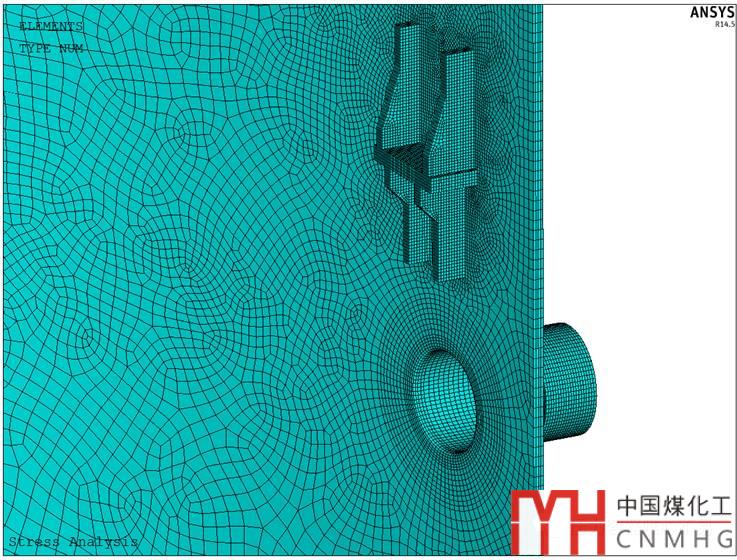

局部結構網格劃分

在反應器的內壁施加固定溫度580℃；在反應器外壁施加等效對流換熱系數0.90 W/(m2·℃)，環境溫度設置為20℃；N8接管的套筒進入介質的溫度為20℃，詳細的溫度邊界條件施加如圖

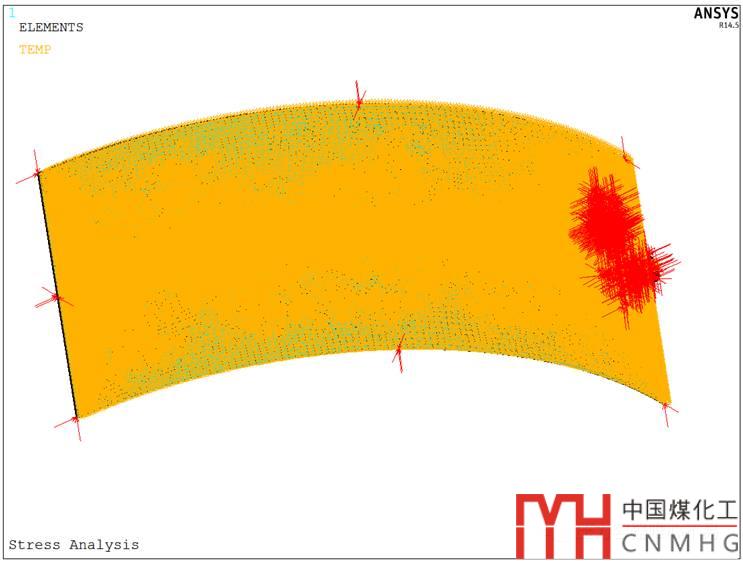

溫度場求解的邊界條件

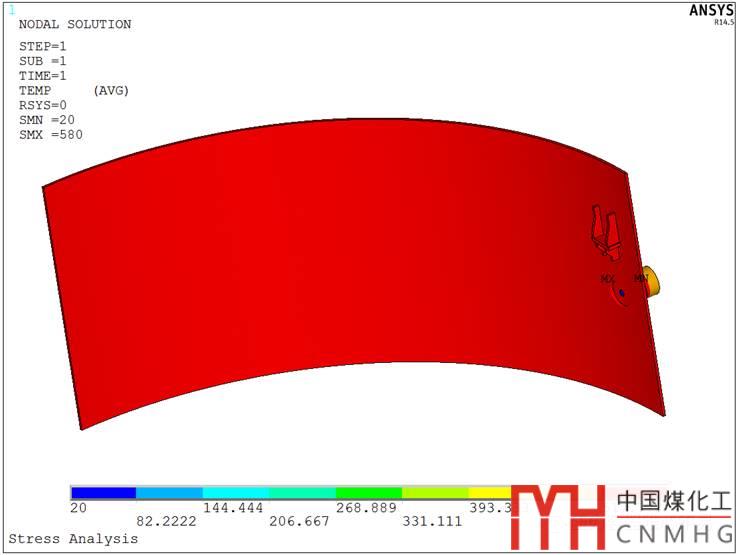

整體溫度場分布云圖

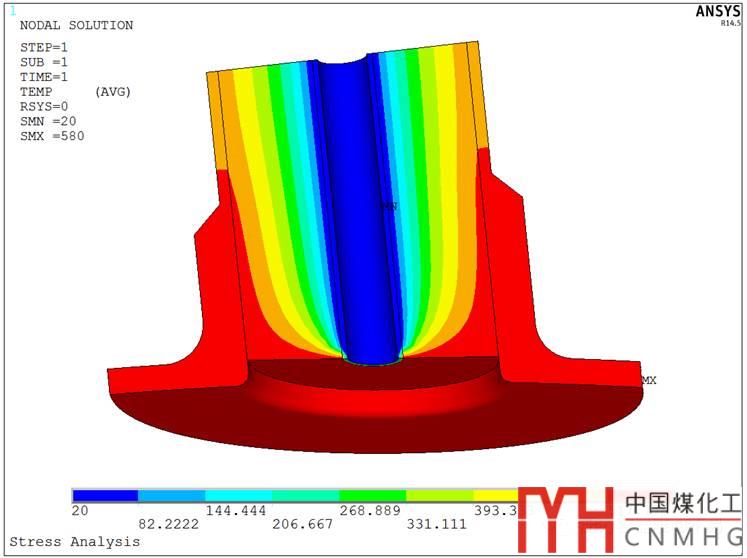

接管N8帶保溫材料的溫度場分布云圖

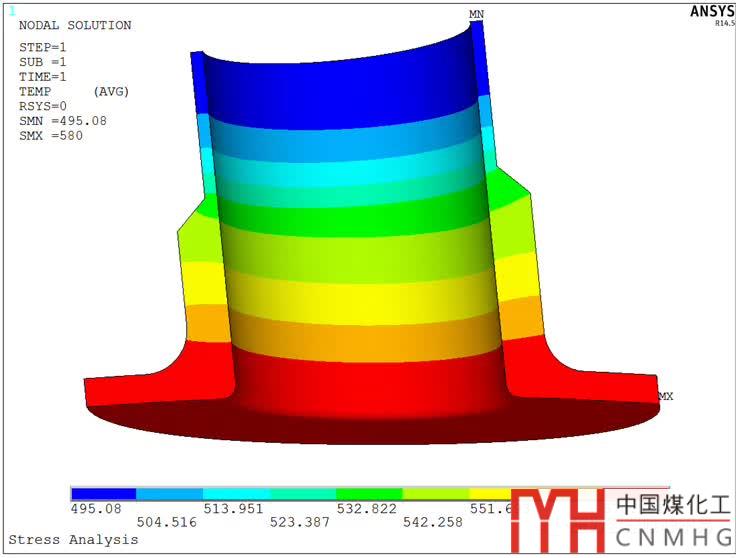

接管N8溫度場分布云圖

在進行熱-機械載荷耦合分析時，先讀入溫度場計算結果，然后刪除保溫材料和內襯接管，最后再進行機械載荷的設置，機械載荷條件為：①在設備內表面施加均布內壓0.35MPa；②在XY平面分別施加對稱約束；③在筒體下表面施加Z方向位移約束為0；④在筒體上表面施加等效載荷，24.83MPa；⑤在N8接管端面施加等效載荷，1.82Mpa；⑥在牛腿上的支承面上施加均布載荷，載荷值為： 17.44+0.35=17.79MPa。

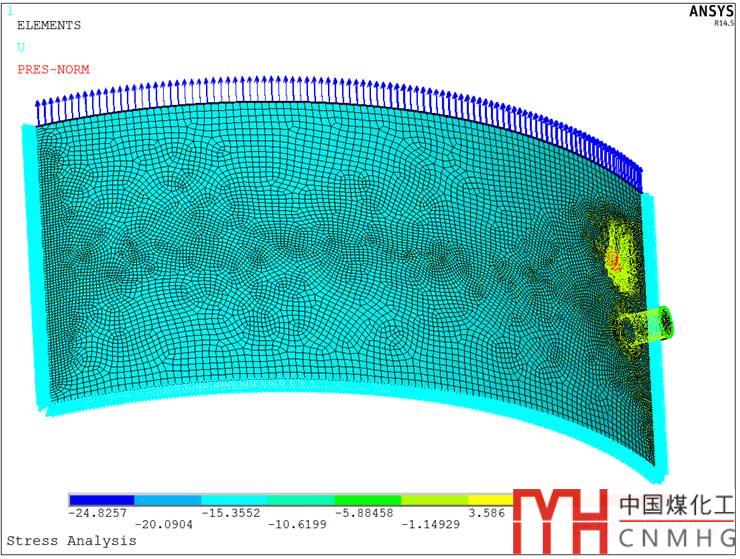

載荷與邊界條件

載荷與邊界條件（局部放大）

下圖分別給出了結構等效應力分布云圖，從圖中可以看出結構的最大等效應力發生在牛腿與殼體連接的區域，且最大值為148.094 MPa；N8接管的最大等效應力為123.142 MPa，發生在接管的根部。

整體結構等效應力分布云圖

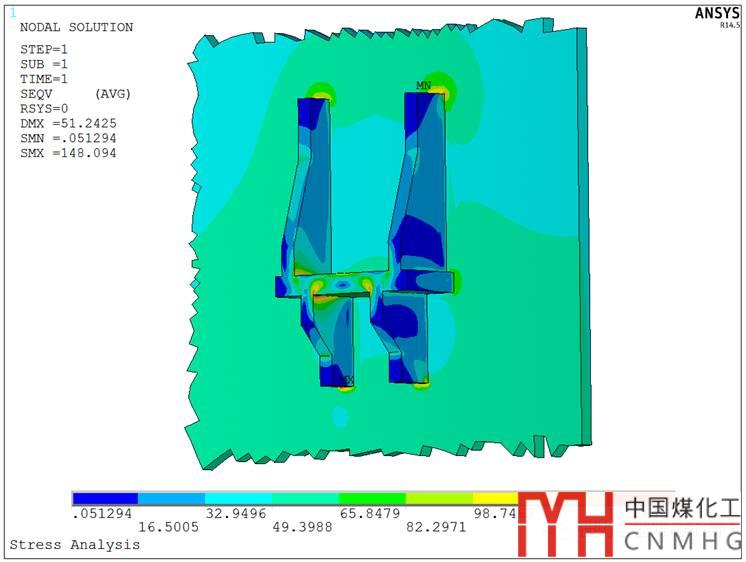

牛腿等效應力分布云圖

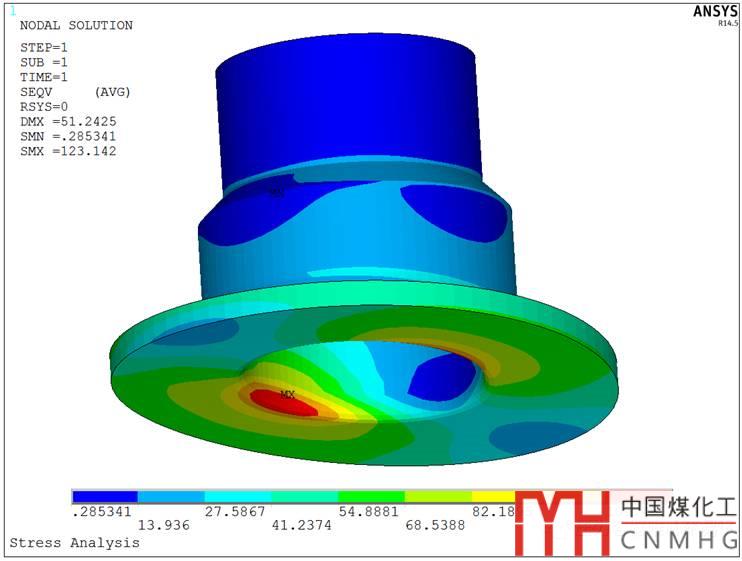

N8接管等效應力分布云圖

評定路徑：

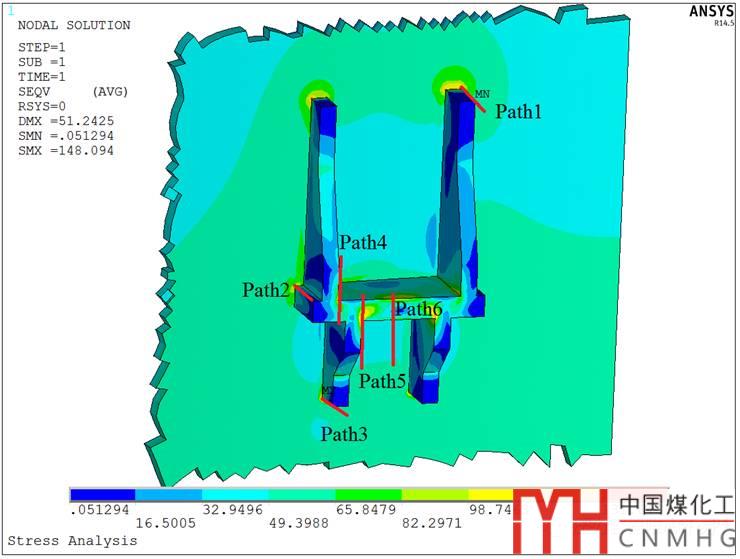

牛腿路徑位置示意圖

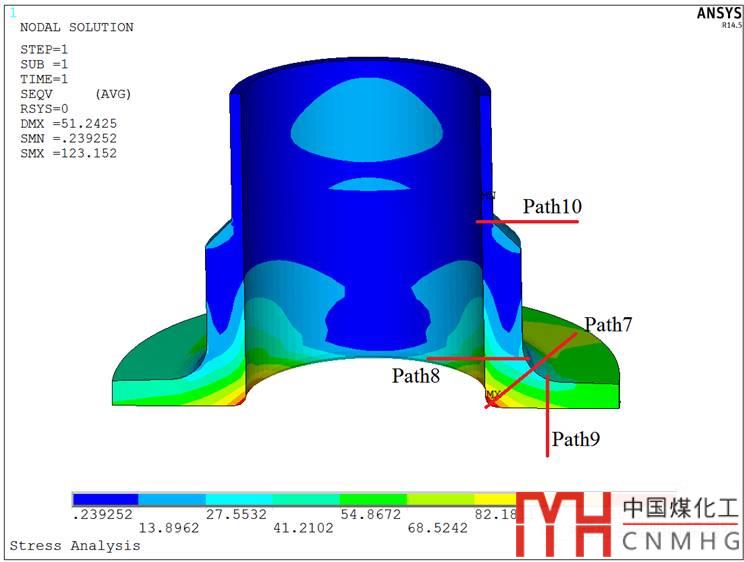

接管路徑位置示意圖

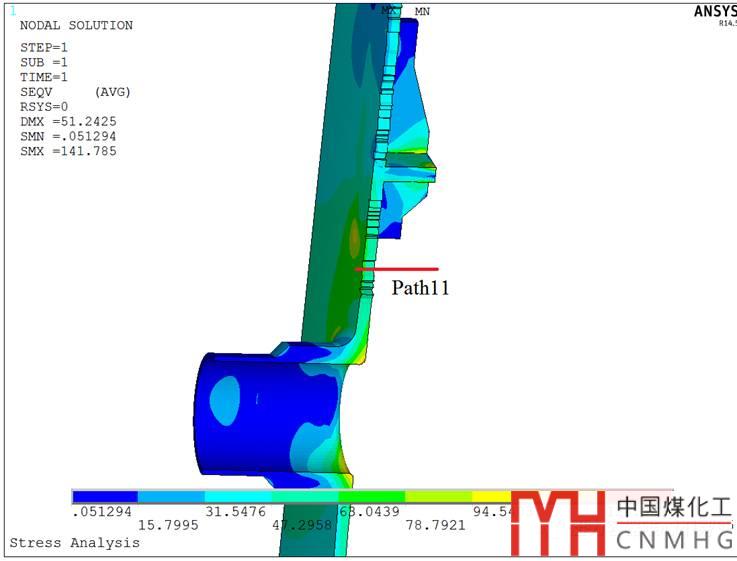

牛腿與接管中間位置示意圖

通過有限元對牛腿結構進行了熱-機械載荷耦合分析，結果發現牛腿下部的支撐結構與殼體連接區域的應力值較大（路徑3），并沿最大點通過殼體厚度方向進行應力線性化，發現應力強度無法滿足JB4732-1995(2005年確認）強度要求；支撐梁的板中間（線性化路徑6）的彎曲應力按照一次彎曲應力評定也無法通過強度評定。

優化：

鑒于牛腿下部筋板最下端與筒體連接處的應力值最大，所以希望通過加長筋板使得計算通過。支撐梁的板應力過大，所以將其厚度36改為40mm。

最大應力由原來的148MPa降低到120MPa。

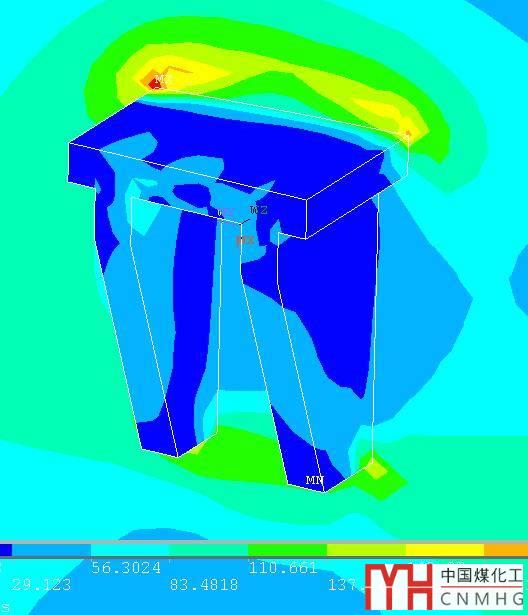

牛腿等效應力分布圖

通過計算，評定合格。

在設計之初，牛腿改過多個版本：

1. 首先根據載荷，按照材料力學的方法計算其牛腿的主要尺寸。根據載荷計算牛腿給設備的局部應力，然后用WRC107矩形附件模塊核算。以此確定大致厚度是否合適。

2. 最初是普通的一塊平板，2個筋板，如同倒放的耳座。經過分析計算，無論怎么評定，都無法通過。

3. 后來通過調整筋板形狀，增加上筋板，獲得牛腿的結果。

4. 由于N8距離筋板較近，為了綜合評估牛腿對于管口N8的影響，所以與N8管口一起建模計算。

5. 機械場計算合格后，由于N8口有內部保溫結構，所以還計算一下溫度場。經過計算，與機械載荷的應力對比，對牛腿影響較小，對管口有一定的影響，應力有稍許上升。

6. 由于評定不通過，不斷調整筋板長度，牛腿平板厚度，與接管N8距離，使得計算通過，達到一個比較合理的結果。經過調整，有稍許經驗，即筋板盡可能的緩慢的延伸到筒體壁上，使得筒體的局部不發生大的突變，降低局部應力，并不是筋板材料越多越好。

7. 為了驗證其可靠性，兩人分別建模，各自單獨計算，得到線性化結果只相差1MPa?？梢哉f(shuō)比較接近。

對于特殊結構的設計，可以通過傳統手段預估算以及分析設計的數值模擬，優化，不同邊界條件，多人核算，設計出比較合理的結構。
