在圖框中通常會填寫設計、校對、審核的人名，以前對這方面要求不高，通常直接用文字直接填寫屬性字，但現在一些地區和行業要求使用電子簽名，也就是要用個人手寫的簽名，我也在一些圖中看到了類似的簽名，有些自己插入進去的，有些估計是用電子簽名的軟件插入的。其實不管用什么方式插入的，電子簽名的形式主要分兩種，一種是簽名的掃描圖片，一種是由簽名轉換的CAD圖形。前幾天在群里跟大家討論了一下電子簽名的處理方法，在這里匯總一下，希望對其他人有幫助。

一、光柵圖像文件

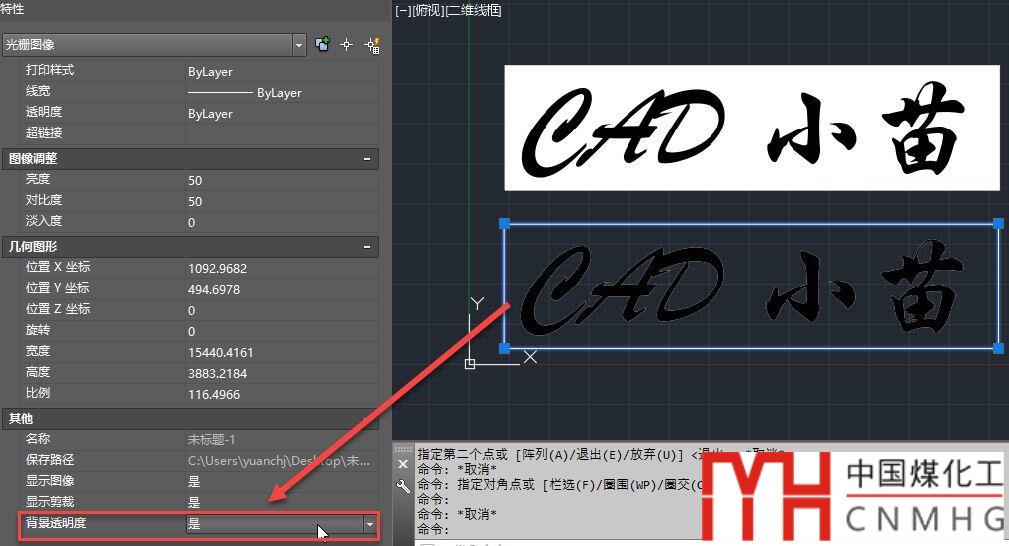

插入電子簽名最簡單的方法就是掃描一張圖片，然后以圖像的形式插入到圖紙中。插入光柵圖像的操作很簡單，這里就不講了，我們重點討論了如何設置光柵圖像透明的問題，這個問題之前也講過，如果用常規的PNGTGA或TIF格式，可以在PS里設置好透明通道，插入后，將背景透明設置為是就可以了，如下圖所示。

怎么將CAD中插入圖片的多余部分摳掉？如何設置透明效果？

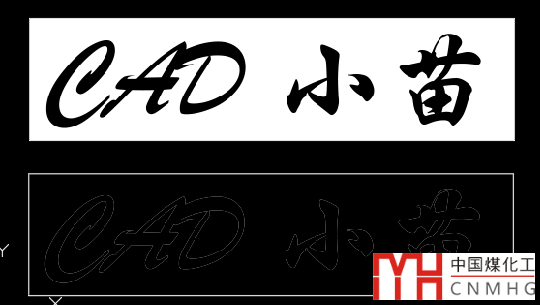

高版本模型空間背景色是深灰色，低版本背景色是純黑的，設置成透明后就完全看不到文字了，如下圖所示。

這張圖因為我的透明通道選區比字的邊界大一點，因此可能看到一條白邊，上次網友處理的圖片通道跟文字邊界完美重合，就完全看不到文字了。但這樣是對的，打印的時候文字還是黑色的，是對的。那位網友后來想反色處理成白色是不是就對了，其實這樣只是解決在CAD中查看的問題，處理成反色后反倒是錯的了，打印會看不到。

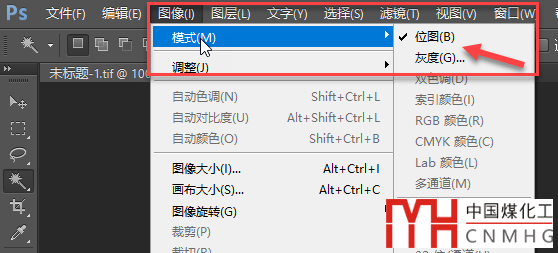

其實要想掃描的文字能自動反色顯示，那就需要將圖片設置成位圖模式，所謂的位圖模式就是真正的黑白圖片（2位圖像，上面帶透明通道的是3位的圖片）。如果我們有一張常規的24位或32位圖片，可以用PS打開，先設置成灰度模式，在設置成位圖模式，如下圖所示。

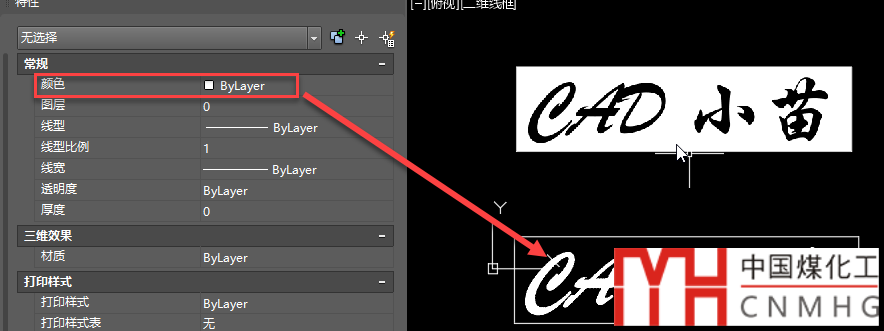

這樣的圖片插入后設置透明，可以自動使用圖層的顏色，默認為白色，如下圖所示。

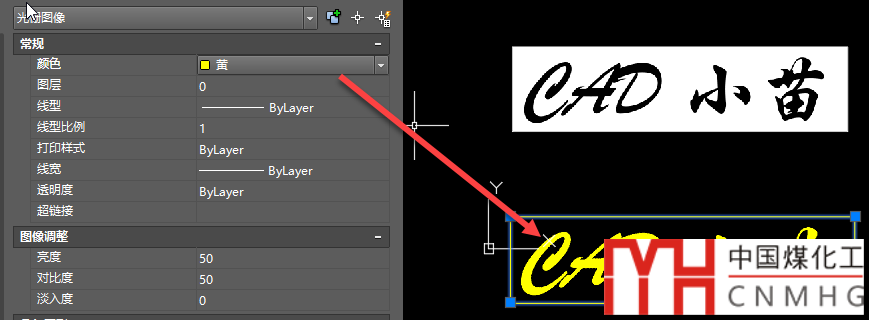

修改顏色，文字還會跟隨變化，如下圖所示。

問題：

雖說光柵圖像插入簡單，還可根據需要設置成透明設置自動反色的效果，但缺點是圖紙傳給別人的時候必須帶上光柵圖像文件，否則就顯示不出來，所以通常不用這種方式做電子簽名，講這么多只是為了給大家再介紹一下兩種圖像透明的處理方式。

二、OLE圖片

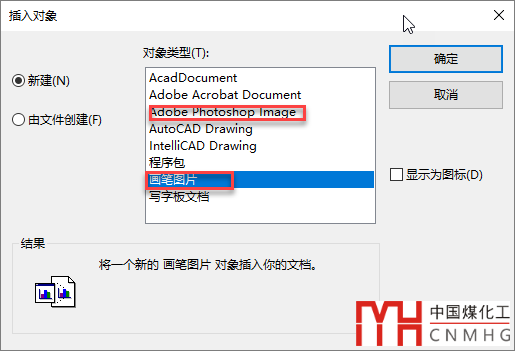

插入OLE圖片的操作其實也不復雜，如果自己插入的話，可以從菜單中可以選擇：插入>OLE對象，然后再對象列表選擇畫筆圖片或Adobe Photoshop Image，如下圖所示。

然后還需要在打開的畫筆和PS中粘貼來源，但更簡單的方法就是在PS或畫圖中打開圖片，選擇圖片后復制粘貼到CAD，具體操作可以看之前的文章。

CAD插入的圖像文件能綁定嗎？怎么把圖片保存到圖紙中？

簽名圖片的OLE圖片不大，數據量比較小，可以保存在圖紙中，無需附帶圖片文件，缺點就是背景無法設置透明，圖面上始終看到一個白底，但這并不影響打印。

三、轉換成矢量圖形

如果將簽名轉換成CAD的圖形，直接插入到圖紙中，就不存在背景透明和發給別人時需要附帶圖片文件的問題，主要的問題就是用什么工具將掃描圖片轉換成CAD圖形，還有就是如何保證簽名效果的同時盡量減少數據量。

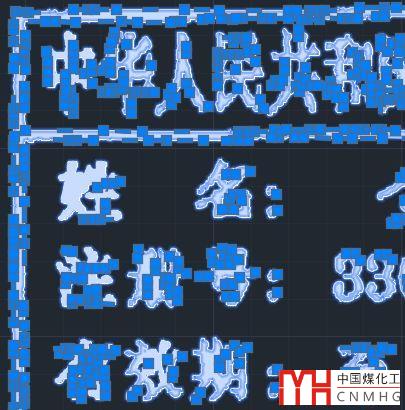

之前有網友發過來圖紙問為什么那么大，操作特別慢，我開始還以為有什么特殊的數據，比如孤立的DGN線型數據，拿到圖紙后居然發現問題出在圖框中的電子簽名，一張圖紙就80多MB，打開很慢，最后發現圖紙之所以這么大，是因為圖框中使用的電子簽名和簽章，但更麻煩的是這些圖框都被炸開了，也就是每個圖框都是獨立的數據，將圖框刪除后再保存，這張圖紙就剩8MB了?？梢钥匆幌孪旅媸瞧渲幸粋€電子簽章被選中后局部的截圖，如下圖所示。

圖框中三個簽章復制到空圖，保存后，就有2MB多。選中其中一個簽章后，CAD會長時間無響應，縮放和平移都處于無響應狀態。一張圖紙有30來個圖框，每個圖框除了這些簽章外還有簽名，圖紙這么大就不奇怪了，操作慢是肯定的。

將掃描圖片轉換成矢量圖形的工具有很多，比如AI和信息分享過的AR2V Toolkit，這里就不再詳細介紹了。

光柵圖像文件怎么轉換為CAD圖紙文件

不管用什么工具，在處理這種形式的電子簽名或簽章的時候，必須注意每個簽名和簽章的數據量，還有就是盡量做成圖塊，這樣至少圖塊可以共享數據，保存的圖紙不會那么大。

上面只是簡單給大家介紹了幾種方式的優缺點和注意事項，詳細操作還需要大家研究研究。就我個人而言，我覺得OLE圖片是最好的，數據量比較小，也不需要做過多處理。當然如果公司購買了電子簽名的軟件，可以讓電子簽名軟件公司幫著處理一下，然后用工具來插入，就不用考慮這些問題了。
