將一張圖中的東西復制到另一張圖中發生變化的現象經常會發生，遇到這種情況不要覺得奇怪，只要仔細檢查兩張圖紙的設置就會找到原因。

圖形發生變化主要由下面幾種可能：

1、同名圖塊

兩張圖中有同名圖塊，但圖塊的定義不同，只能保留一個圖塊定義，此時CAD軟件會出現提示。解決辦法，用rename命令將其中一張圖中的圖塊重新命名。

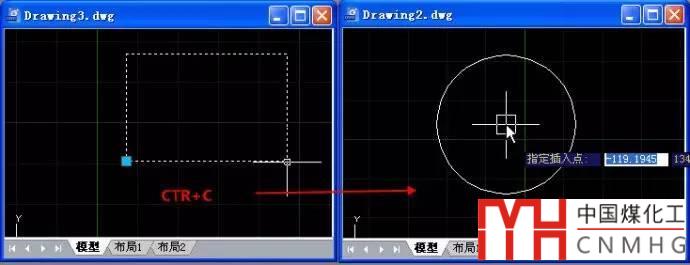

上面兩張圖中圖塊的名稱相同，但一個塊內圖形是矩形，一個塊內圖形是圓，當將左側圖中矩形圖塊復制到右側時圖形中，就會直接變成圓形圖塊。解決方法就是在任意一張圖中用REN命令改一下圖塊名字，就不會出現上述現象了。

2、同名標注樣式：

兩張圖中有同名的標注樣式，但標注樣式的定義不同。

3、同名文字樣式

兩張圖中有同名的文字樣式，但字體定義不同，文字粘貼過去會發生變化。

4、其他參數設置不同

例如同名圖層的顏色、線型、線寬的設置不同；圖中的全局線型比例設置不同；或者一些參數的設置，例如一張圖中fill變量被打開，另一張圖中此變量是關閉的，填充復制過去就會不顯示，等等這類。

因此你需要檢查發生變化的是什么圖形，是塊、標注、文字或其他？然后根據這些來檢查相應的設置是否有上述現象等。

此技巧適用于AUTOCAD和浩辰CAD等常用CAD軟件。
