狀態欄在CAD界面的最底部，不僅用于顯示光標所在位置的坐標值，還放了很多重要的繪圖輔助工具和一些會影響繪圖環境的工具，就像一個控制臺

，如下圖所示。

我們遇到的很多問題在狀態欄就能找到答案，比如說畫圖時自動出現約束的圖標只是因為狀態欄打開了推斷約束，繪圖時光標不連續移動只是因為打開了柵格捕捉等等，因此大家有必要了解一下CAD狀態欄提供了哪些功能，這些功能大致有什么作用，下面就給大家簡單介紹一下狀態的常用功能和設置。

一、狀態欄的常用功能和快捷鍵

不同版本的CAD狀態欄中按鈕數量不太相同，顯示效果也不太一樣，比如低版本用的是文字按鈕，高版本功能越來越多，用文字已經放不下了，為了節省空間，默認顯示的是圖標按鈕。

早期CAD版本就提供了柵格、對象捕捉、正交、極軸、動態輸入等這工具，這些工具在繪圖過程中使用頻率非常高，是繪圖中必不可少的輔助工具。這些工具可以按F3-F12進行開關，但不是所有人都記得住，而且不同版本還不太一樣，因此很多人還是習慣使用狀態欄按鈕來切換。

F3: 開關對象捕捉

F4：高版本開關三維捕捉，低版本開關數字化儀

F5: 柵格設置為等軸側捕捉時，切換等軸測平面

F6: 開關動態UCS，低版本開關坐標顯示

F7: 開關柵格顯示

F8: 正交模式控制

F9: 開關柵格捕捉

F10: 極軸開關

F11: 對象追蹤開關

F12：動態輸入開關

在這些狀態欄按鈕上右鍵，還可以直接設置或打開設置對話框后調整柵格、捕捉、極軸、動態輸入等功能的相關參數。

每日一貼——CAD柵格有什么作用？

每日一貼——CAD對象捕捉的相關問題和技巧

每日一貼——CAD極軸的使用技巧

每日一貼——用戶坐標系UCS的常規應用和設置

為什么CAD繪圖時會出現一些小圖標？約束是什么？

到了高版本又增加了很多功能，例如推斷約束、注釋性、注釋監視器、循環選擇、快捷屬性等，有些功能你可能從來沒有用過，這里不一一介紹了。

怎么設置狀態欄圖標的顯示？

高版本狀態欄的按鈕太多，經常要在一長串按鈕中找到我們需要操作的按鈕。我們可以將一些從來不用的按鈕隱藏，只保留常用的一些按鈕，這樣狀態欄會看起來更簡潔，操作也更方便。

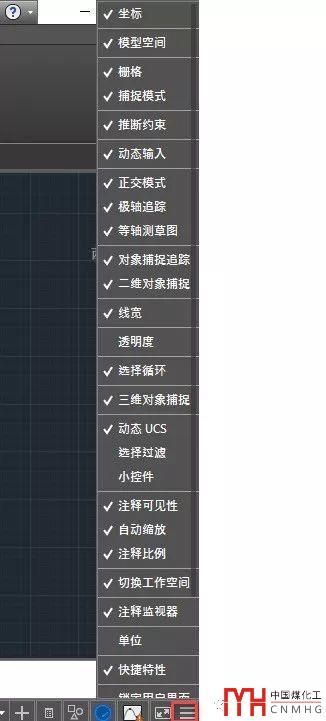

在AUTOCAD 2018狀態欄的最右側有一個自定義按鈕，單擊此按鈕會彈出一個列表，在列表中可以選擇在狀態欄中顯示哪些圖標，如下圖所示。

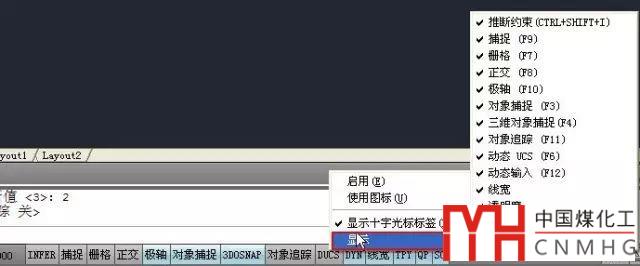

在較低的版本，如2011版可以在狀態欄的右鍵菜單中設置圖標的顯示。在不同位置右鍵單擊彈出的菜單有所不同。如果在左側的繪圖輔助工具上右鍵單擊，右鍵菜單最下面有一個“顯示”選項，在此處可以設置這些繪圖輔助工具是否顯示，如下圖所示。

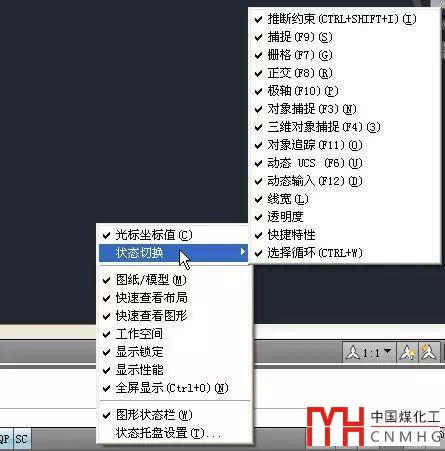

如果在狀態的空白處單擊，則可直接設置右側按鈕的顯示，同時在“狀態切換”二次菜單中也可以設置左側繪圖輔助工具的顯示，如下圖所示。

怎么將圖標按鈕切換成文字按鈕？

在CAD低版本，如AUTOCAD2007狀態欄中極軸、正交、對象捕捉等這些按鈕都是用文字顯示的，一目了然。很多人習慣了文字按鈕，換到高版本顯示成圖標后反倒不習慣，希望在切換回文字按鈕，這個操作非常簡單，在狀態欄左側按鈕上單擊鼠標右鍵，每個按鈕彈出的菜單不完全一樣，但都有“使用圖標”一項，單擊取消此選項，圖標就會變成文字了，如下圖所示。

我們可以看到由于使用中文的話狀態欄已經沒有足夠空間，有很多按鈕使用了英文縮寫，例如動態輸入寫成了DYN，快捷特性寫成了QP。

但到了更高的版本，比如2018版，因為狀態欄按鈕太多了，如果顯示成文字按鈕，狀態欄空間肯定不夠，也就沒法切換成文字按鈕了。

狀態欄被關閉了怎么打開？

如果你的狀態欄被關閉了，比較通用又快捷的方法是利用變量STATUSBAR來設置。設置方法很簡單：

輸入STATUSBAR，回車，輸入1，回車，狀態欄就可以顯示了。

在AUTOCAD 2011或相近版本中這個變量可以設置為0-3四個值，在AUTOCAD中狀態欄又被分為應用程序狀態欄和圖形狀態欄，默認狀態下兩個狀態欄都顯示在底部，當設置成2時會分開顯示，設置成3時則只顯示圖形狀態欄，如下圖所示。

STATUSBAR=2

STATUSBAR=3

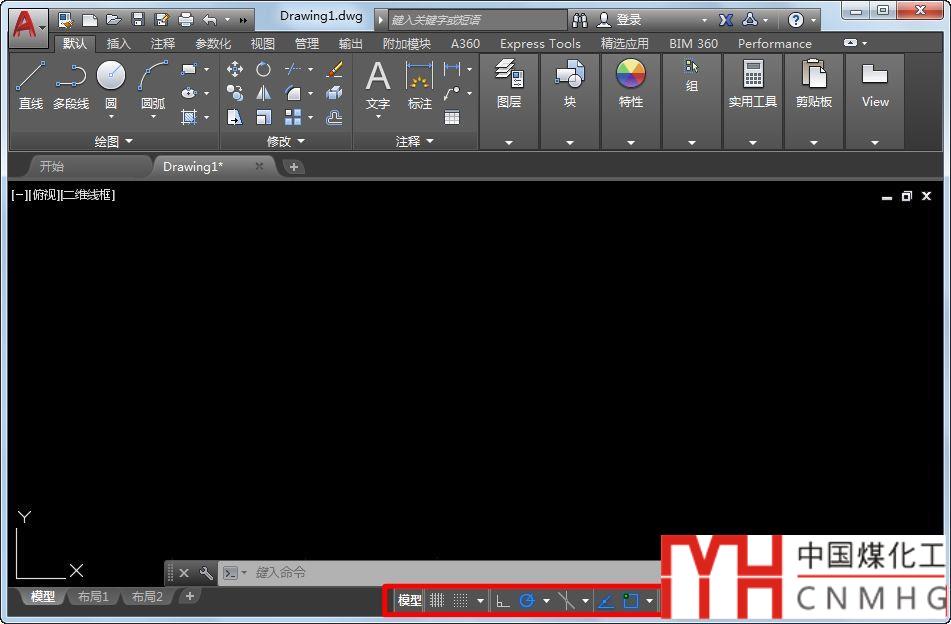

到了更高版本，比如2016-2018版，雖然狀態欄按鈕越來越多，但為了將更多的空間留給圖形窗口，AUTOCAD將模型和布局的標簽也移到了狀態欄上，狀態欄也不再分為兩部分，STATURSBAR變量也只能開關了，變量也就只有0和1兩個值，如下圖所示。

但在這些高版本，如果狀態欄按鈕顯示比較多的時候，布局和模型標簽可能會顯示到上一行。還有一些特殊情況下，隨著光標位置的不同，狀態欄有時會變一行，有時變兩行，導致感覺圖形會跳動，出現這種情況，關掉幾個多余的按鈕就好了。

AUTOCAD界面在操作時為什么跳動不止？

在CAD的低版本，比如AUTOCAD2007中并沒有將狀態欄分成兩部分，也不支持STATUSBAR變量，理論上狀態欄是無法關閉的。但有些人在低版本也遇到過狀態欄被關閉的情況，不知道怎么弄的，遇到的話，只能重置配置或刪除注冊表重新啟動試試了。

高版本CAD狀態欄的按鈕太多，有些功能大家經常用，有些卻用得很少，這里就不一一介紹了。建議大家可以瀏覽一下圖標，并通過查找?guī)椭蛳嚓P文章簡單了解一下，也許你遇到的某個問題只需要按一下狀態欄的按鈕就可以解決了。
