改進之路

程序的改進總是在不斷的使用中反復迭代，修改，改進的。

湯之，《盤銘》曰：“茍日新，日日新，又日新。”

-----《禮記·大學》

管法蘭是壓力容器中常用的部件，從VCAD試用版的使用情況來說，使用的最多的就是管法蘭。

管法蘭在從最初的只能畫簡單幾種法蘭到新的法蘭程序，其改進幅度是非常大的。

以VCAD的管法蘭為例，試著解讀開發者的心路歷程。

管法蘭的新舊對比

VCAD的管法蘭有兩個，一個是gbfl（HG/T20592和20615的法蘭）還有一個是eafl（ASME B16.5和EN的法蘭），下面以gbfl為例。

gbfl程序中收錄的法蘭種類包括：歐標法蘭型式有：PL，SO，WN，PJ/SE,BL,BL(S),密封面型式有FF，RF,M,FM,T,G.組合的各種壓力等級的各種直徑的法蘭。

美標法蘭包括型式有：SO，WN,LWN,LF/SE,BL,大直徑AB系列，大直徑法蘭蓋AB系列，密封面型式有FF，RF,M,FM,T,G.組合的各種壓力等級的各種直徑的法蘭。

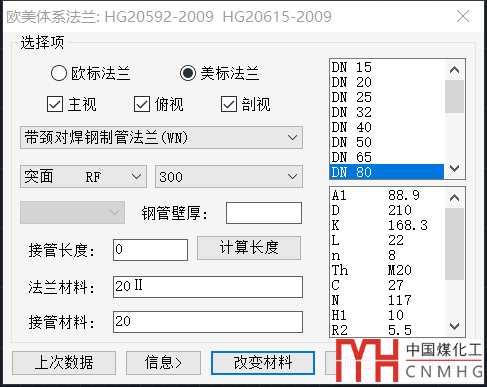

在試用版中法蘭的程序界面如下：

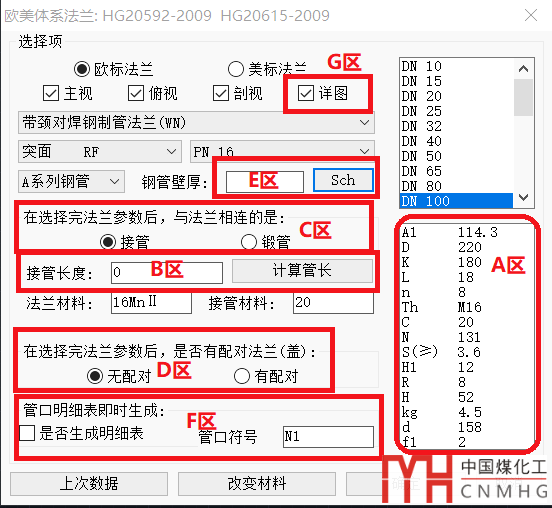

在正式版中法蘭的界面如下：

為何界面增加了那么多內容呢？

請聽我一一講解。

A區-顯示數據

繪制標準件時通過選擇法蘭標準，主要視圖，法蘭型式，密封面，壓力等級，公稱直徑獲得法蘭的主要尺寸，并將主要尺寸顯示在A區。

A區包含所選法蘭的所有尺寸。例如法蘭螺栓Th，法蘭的數量n，法蘭高度H，法蘭的重量kg等。

比如如果需要知道法蘭的重量，對應的kg后的數字就是。是不是非常顯然。

B區-計算法蘭精確長度

對于B區來說，主要是為了計算接管長度。此處VCAD使用了2個概念：

1. 接管精確長度：通過“計算管長”計算所得的長度L1，并顯示在接管長度上。

2. 接管圖面長度：畫在DWG中的圖面長度L2

在化工設備中，由于相貫線的存在，L1一般不等于L2。就是說，圖面測量的L2值，并不與精確長度L1值相等。

但是某些特殊情況L1=L2，這時不需要“計算管長”，只需要將接管長度值L1定為0,此時圖面的接管長度就會是實際長度。

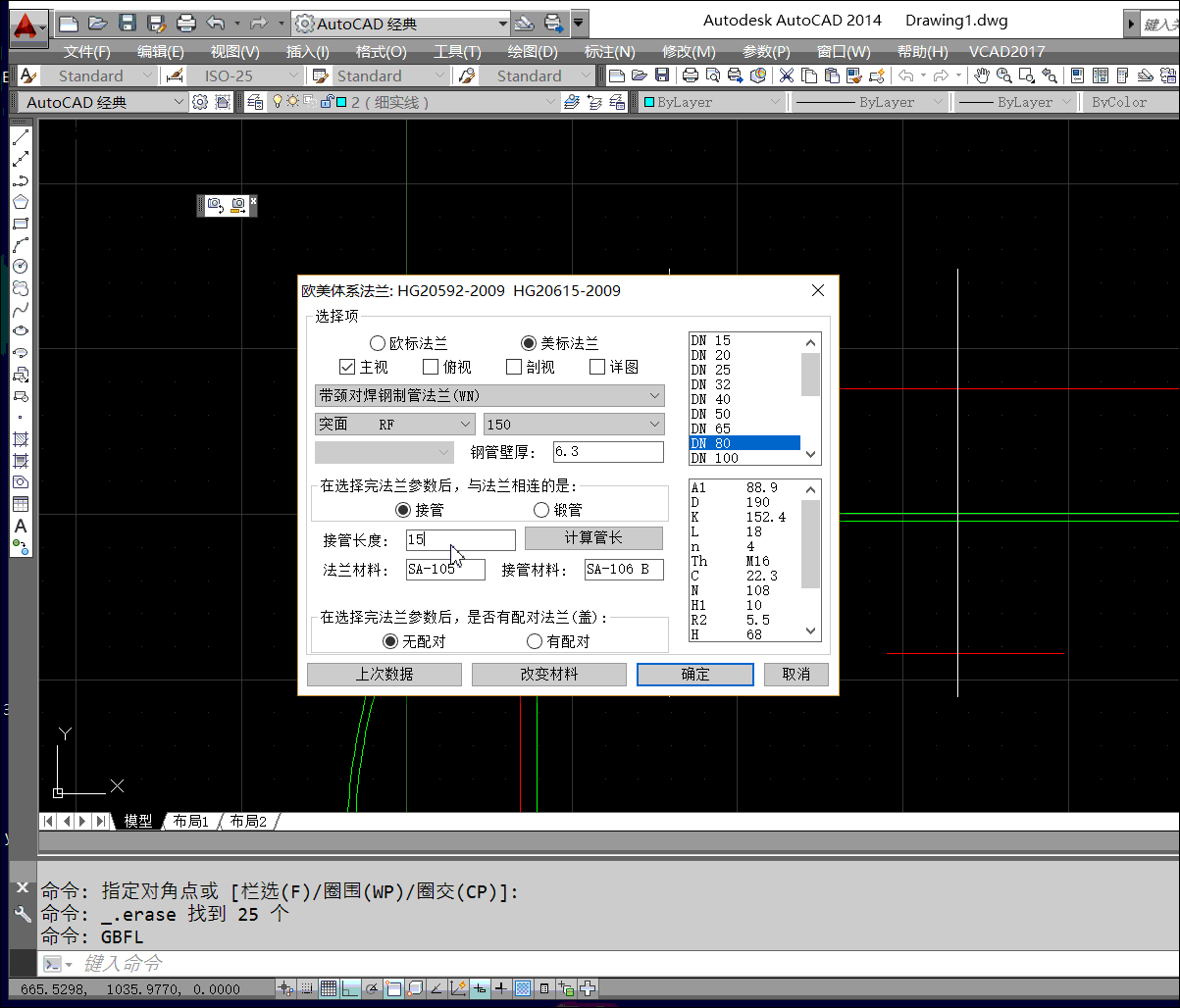

從上面演示可以得到，當接管長度輸入為L(zhǎng)1=150時，無論怎么畫，圖面多長，明細表中都為150。當輸入長度L1=0時，圖面上畫多長，明細表中就多長，比如上面的L1=L2=330。

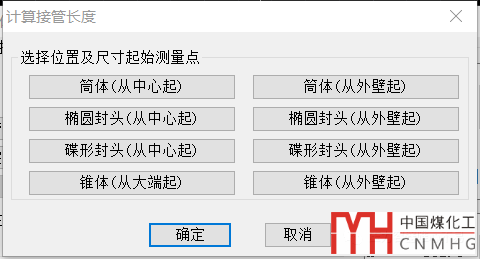

L1手動輸入不是很精確，所以VCAD制作了一個可以輔助計算L1的子程序“計算長度”。點擊之后出現界面：

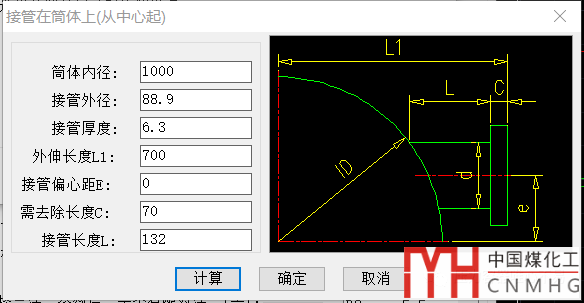

根據實際情況選擇，例如選擇接管所在位置為“筒體（從中心起）”

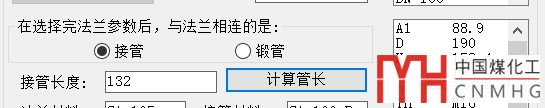

輸入正確的筒體內徑，以及外伸長度和接管偏心距E，點擊計算，則可以得到接管的精確長度“接管長度L”。點擊確定，此長度會將值傳給接管長度：

C區-增加鍛管

和法蘭相連的不僅僅可能是接管，也可能是鍛管。

如果繪制法蘭能夠?qū)㈠懝苤苯赢?huà)出來，并生成按比例的圖紙，那么對于壓力較高的設備是非常方便的。

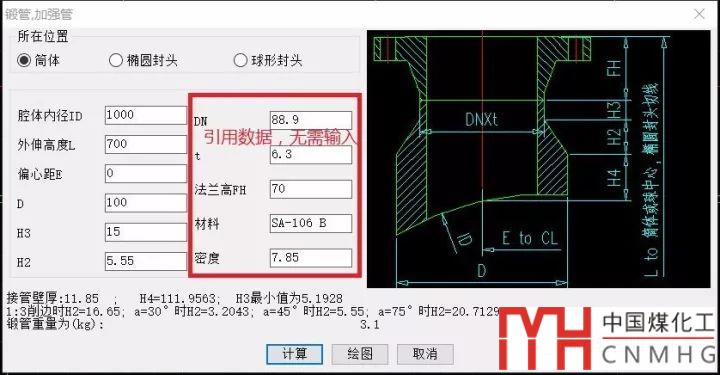

所以做了相應的改進，其選擇法蘭后，鍛管界面如下。

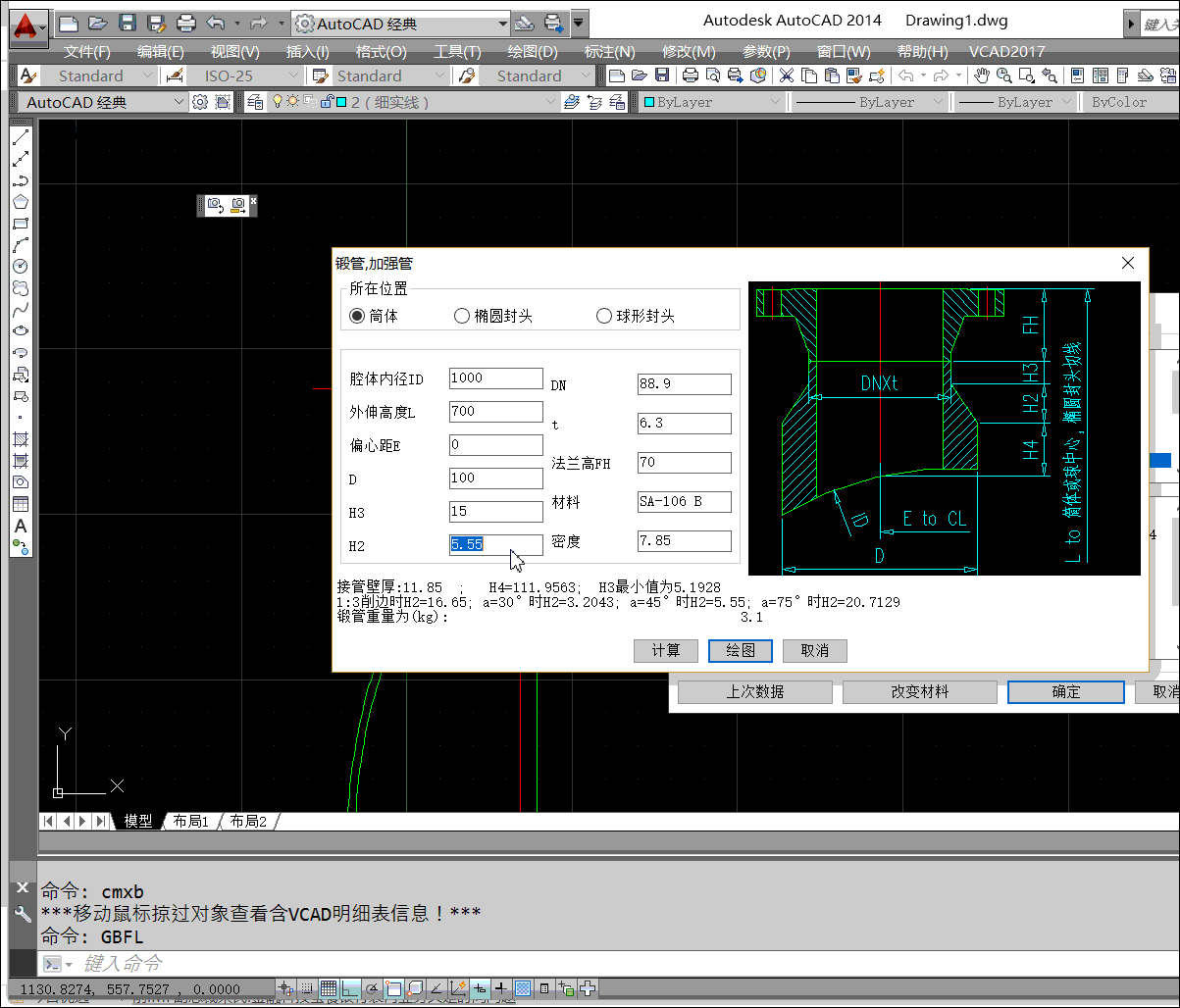

輸入正確的ID，L，E，D，H3，H2，可以獲得鍛管的數據。按計算按鈕，程序會計算鍛管的壁厚和補強高度H4（方便邊計算邊畫圖，將此數值輸入SW6中計算），并獲得1:3削邊時的高度，過渡段角度為30°，45°，75°時候的H2數值。將其填入數據中。再點擊繪圖：

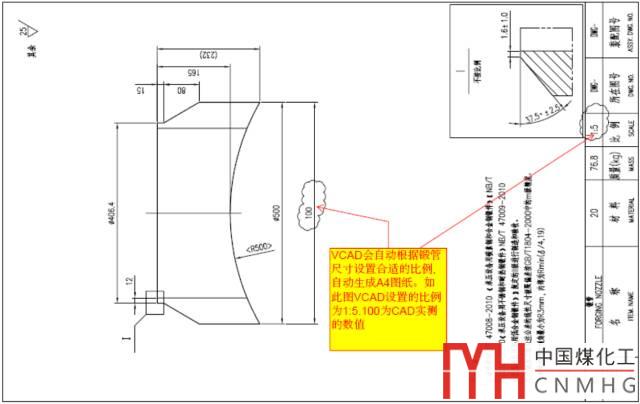

程序會精確的繪值法蘭和鍛管，并按比例出一張A4的鍛管圖。

D區-增加配對

法蘭很多時候是帶了法蘭蓋的，雖然只有寥寥幾筆，但是其中含的數據是非常多的。

樹上的鳥兒成雙對，綠水青山帶笑顏。

法蘭和盲板要配對，明細清單一大堆。

如何解決這個問題呢？

所以在后續的升級中，將法蘭和法蘭蓋做了配對處理。

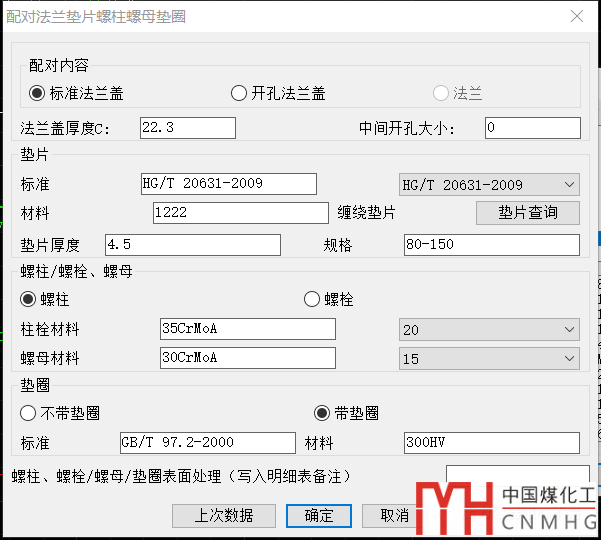

點擊配對單選，可以得到如下界面：

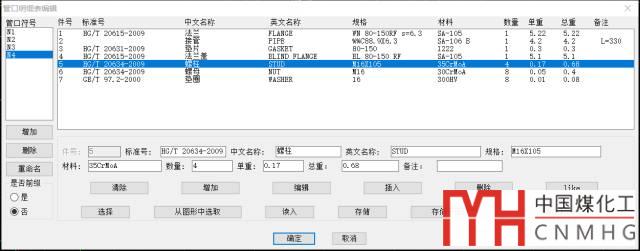

可以自動繪制法蘭蓋墊片螺柱螺母墊圈。所有圖形都含有數據。

E區-法蘭厚度查詢

試用版的法蘭厚度是手動輸入的，需要通過查手冊得到厚度。

為了方便通過選擇查詢來的到接管的厚度，所以做了如下的改進：

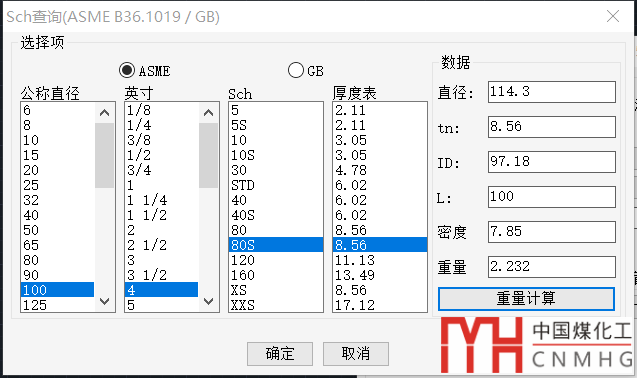

當點擊Sch按鈕時：

F區-生成明細表

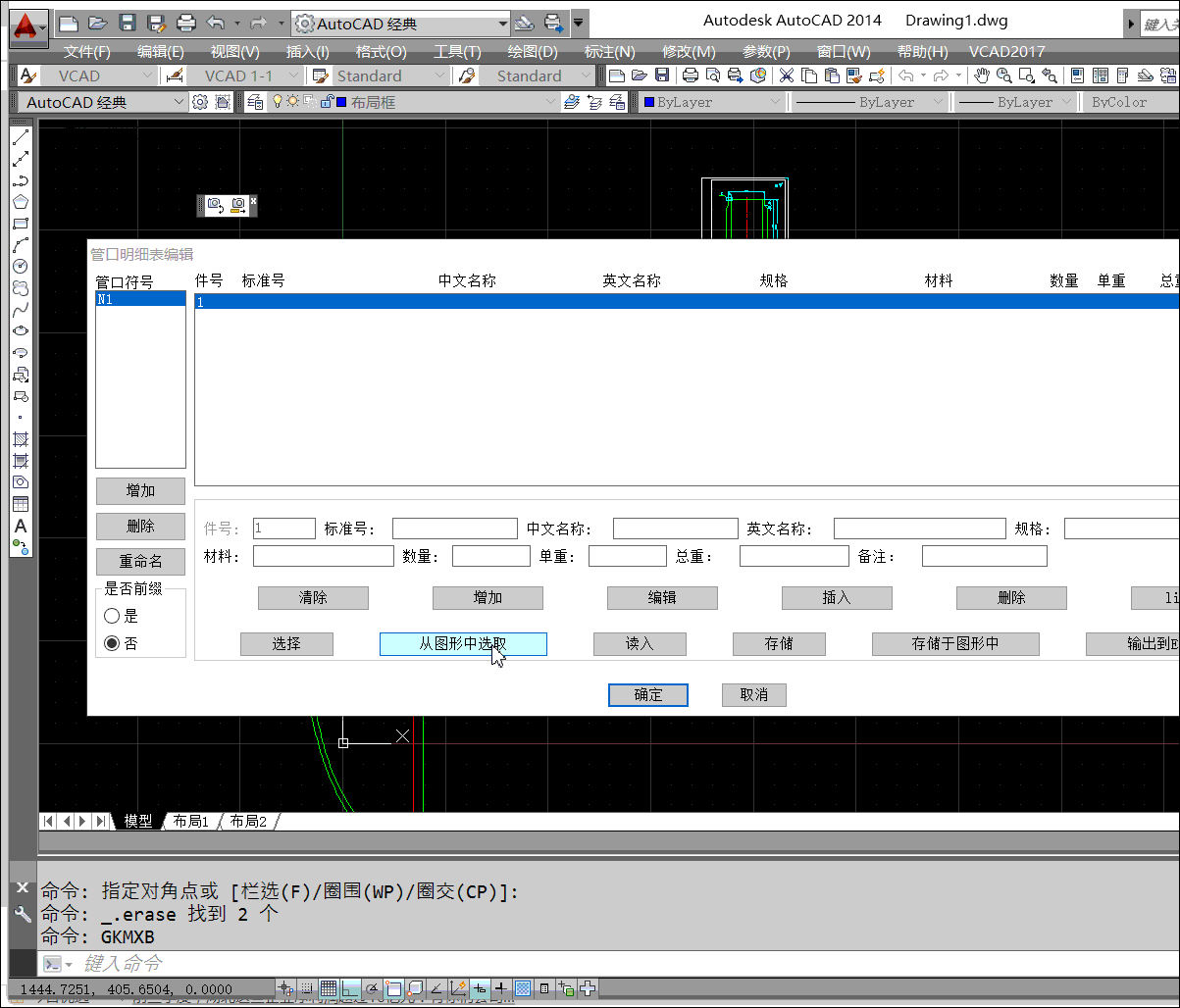

VCAD將數據儲存在圖元中，明細表程序讀取數據，則可以生成材料清單。

有時候一個一個點擊法蘭接管生成明細，也是很麻煩的。

所以就增加了一個選項，在生成圖紙時，直接生成明細表。

以后的管口明細表就不用通過選取生成了。

是不是很方便。

G區-生成A4圖紙

很多制造單位的法蘭需要制作工藝加工圖，標注上各個法蘭的尺寸和公差。

制造工藝人員畫圖沒有設計人員那么熟練，而設計人員又沒有空幫制造工藝人員畫圖。

此時直接生成A4圖紙，用來制造法蘭加工圖，是能夠節省很多時間的。

出錯處理

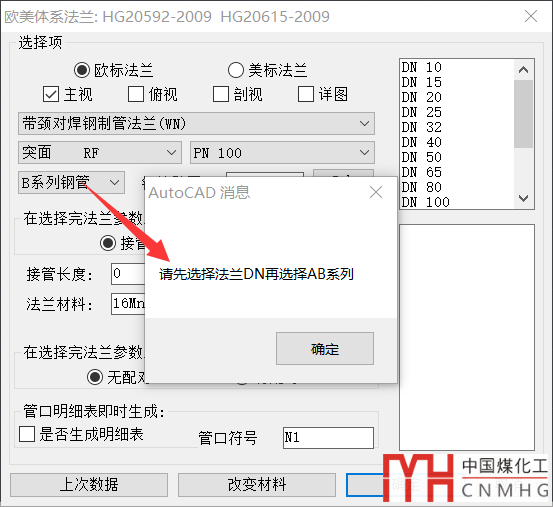

原來在用歐標法蘭時，如果沒有先選擇DN，而是先選擇法蘭AB系列的，那么程序會死機。

為了解決這個問題，先選擇AB系列時，會出現警告，避免死機問題。

對于繪制完后有時捕捉消失，也進行了優化，將捕捉進行還原，基本解決了捕捉丟失問題。

后記

有人要問，為什么一個法蘭程序要做的這么復雜，我只想要個標準件。但是畫個標準件并不是VCAD想做的，畫完這么多法蘭，做明細表是不是需要花費大量的時間？如果按照VCAD的方式來做，那么畫完圖形做明細表是一件再享受不過的事情。

不僅僅可以輸出到Autocad，還可以輸出為EXCEL格式，TXT格式，方便您利用已知數據。

當然法蘭程序還有很多很好的細節，比如“上次數據”，可以方便的回到上次所輸入的規格。比如“詳圖”，可以生成法蘭的制造加工圖。

在不斷的改進中，各種程序才會越來越順手，設計用起來才會越來越方便。

如果畫圖尚且不暇，又有什么精力放在結構，技術，要求的合理性上，有什么精力放在產品的改進上，標準的學習解讀上呢？
