很多設備會有內插管，與殼體焊接的是外面的套管，內伸管與外管的法蘭蓋焊接。

這樣設計是因為內插管在檢修時，希望能夠從外管抽出。所以在設計內插管時應當注意以下情況：

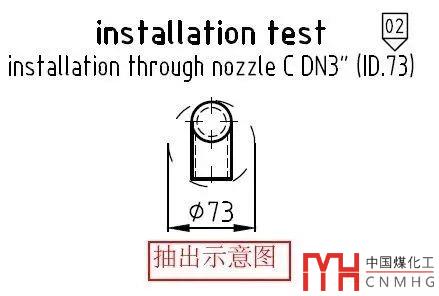

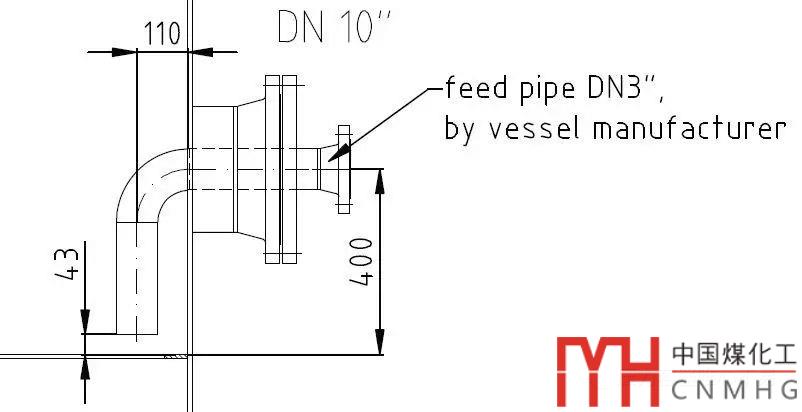

1. 需要校核內插管能否從外管中抽出，1:1繪圖模擬抽出的動作，并有一定余量，必要時需要在圖紙上標繪出抽出示意圖。曾經在項目中出現了3“管無法從10”管中抽出的情況。所以對于帶彎頭的內插管一定要仔細校核。如果萬一無法抽出，那么可以改變結構，改大外管，縮短外管外伸長度，彎管增加螺紋連接，從人孔內部安裝或者擰開接管（此為下策）等方式解決。

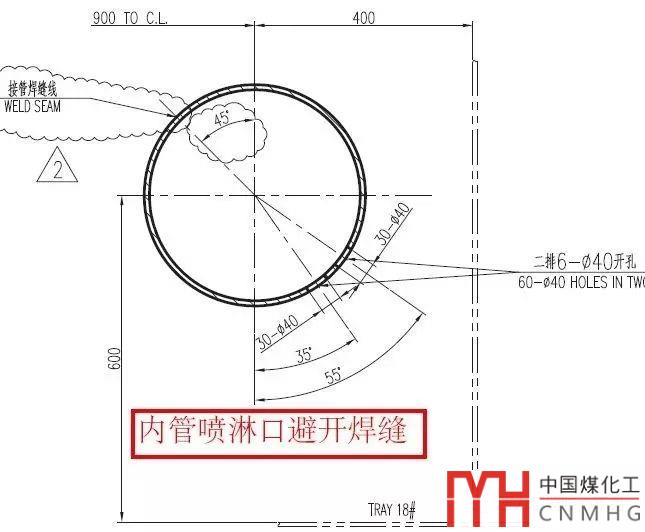

2. 內插管直徑較大時，一般由板材拼接，且有噴淋孔，內伸管的噴淋口如果開在焊縫非常不美觀。在設計時可以考慮將焊縫位置標注，以避開開孔。

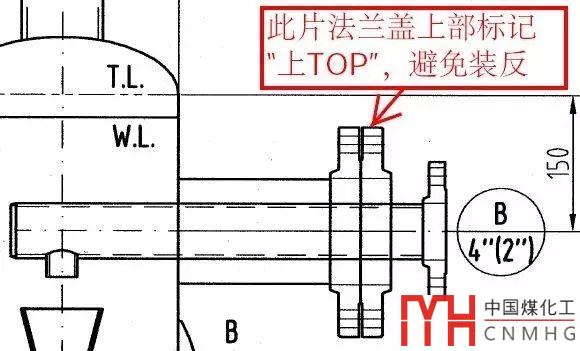

3. 內插管一般有上下之分，為了方便以后安裝檢修方便，最好在法蘭上標注上“此面朝上，朝下”之類的字樣。避免安裝反了。

4. 很多內插管也需要進行局部應力校核。一般建議采用大管的管口載荷來校核。一方面這樣比較保守，另一方面管道應力可以算到筒體外壁上的接管，一般都按筒體上焊接的接管來校核。而且經過和管道應力專業溝通，雖然力是從小管傳導過來的，但是在筒體上的外管載荷一般都大于法蘭蓋上小管載荷。如果將小管載荷來校核大管的局部應力，會造成許用的外載過低。
