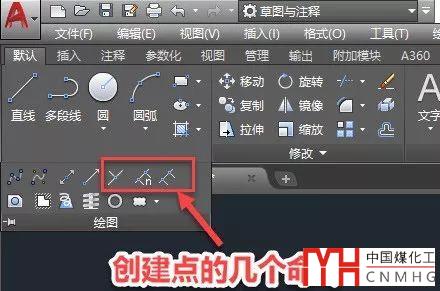

CAD中的點POINT對象比較特殊，默認狀態下它確實就是一個小點，如果在線上根本看不到它，點對象雖然在繪圖菜單和面板中，但大家常用的定數等分（DIVIDE）和定居等分（MEASURE）更像兩個編輯命令。

點的創建使用比其他圖形也復雜，初學者在使用過程中經常會遇到一些問題，比如為什么看不到等分點，創建等分點后應該如何捕捉，為什么有時候點會顯得特別大等等。這里就將使用使用過中重要問題簡單講一下。

一、如何能看到點對象？

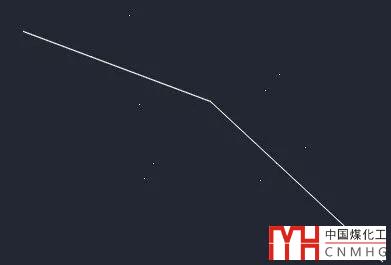

在用定數等分或定距等分等分完線后，發現圖形沒有任何變化，完全看不到創建的點對象，很多初學者還以為操作有問題了呢。即使我們在圖中空白處創建點對象，這些點也不明顯，如下圖所示。

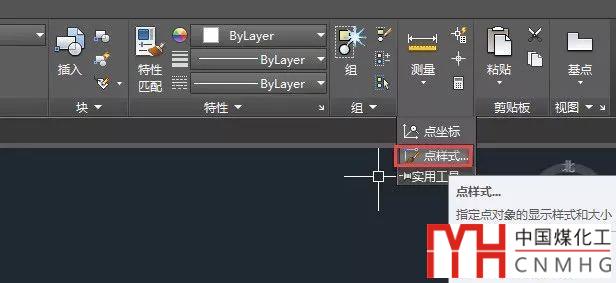

要想讓點顯示出來，就需要設置點樣式。點樣式在格式菜單中，命令是PTYPE(低版本命令需要在前面輸入兩個D，命令是DDPTYPE)，在CAD的高版本的命令面板中也能找到，只不過隱藏得深一點，如下圖所示。

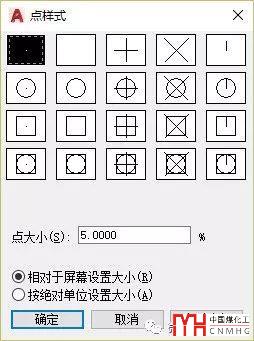

執行點樣式命令后，會彈出點樣式設置對話框，設置成其他樣子，我們就可以看到這些點了，如下圖所示。

圖中所有的點都會按照設置的點樣式來顯示，第一種是默認的樣式。第二個樣式也比較特殊，是不顯示點，如果我們用完點后并未刪除，又不想點被打印出來，可以用快速選擇選出來并刪除，也可以直接使用這種樣式。如果希望只是想看到點，你可以選擇十字、圓或其他任意一種方式。當然有事我們也可以將點對象做為圖形用。設置了點樣式后所有點就可以看出來了，如下圖所示。

設置點樣式后，才看到原來線上也有點。

二、等分點應該怎么捕捉？

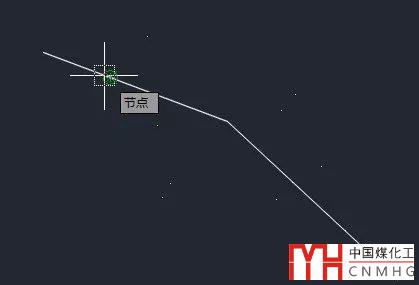

如果我們只想利用捕捉等分點來定位其他圖形，其實是否設置點樣式并不重要，即使顯示成默認的點樣式，也是可以捕捉得到的，只是需要節點捕捉打開。

三、應該如何設置等分點的尺寸？

在點樣式對話框中可以設置點的大小，但設置點大小的時候要注意下面的兩個選項：相對于屏幕設置大小和按照絕對尺寸設置大小。

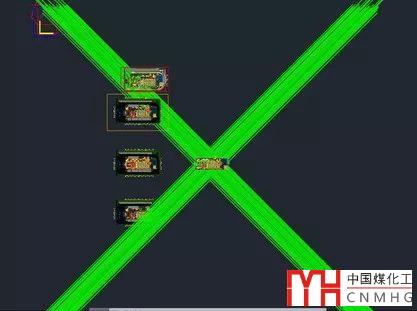

默認是按照相對屏幕的尺寸設置大小的，默認值是5%，也就是屏幕寬度的5%，在這種設置下，無論如何縮放視圖，只要RE重生成后，點在屏幕上的大小都是不變的。這種設置的好處是：文論當前視圖的尺寸多大，都能確保設置外點樣式可以看到點對象。但問題是：如果點按屏幕百分比設置尺寸后被作為圖塊的一部分，圖塊如果被放大，點的尺寸也會放大，比如點的尺寸是5%，圖塊比例是50，那點對象的尺寸就會屏幕還寬，之前就有網友遇到了類似的問題，如下圖所示。

看到這樣的截圖，你會想到綠色的圖形是點對象嗎？

CAD點（POINT）對象導致顯示異常是怎么回事？

點的尺寸設置基本原則：

如果點只是臨時顯示，可以用相對屏幕的尺寸來設置點的大小，如果要作為圖形使用，則必須按照絕對尺寸設置大小。

四、定數等分和定距等分也可以用作沿線陣列

在低版本CAD還沒有提供沿線陣列功能的時候，定數等分和定距等分會被當做沿線陣列使用，但稍微要麻煩一點，需要將沿線排布的圖形先定義成圖塊。

至于定數等分和定距等分的操作這里就不在詳細介紹，大家可以試試，如果操作遇到問題，可以看看之前發布的文章：

如何等分一條直線或曲線？如何沿曲線排列圖形？

上面將初學者在使用點對象時容易遇到的問題簡單講解了一下，希望對大家有幫助。
