網上看到一些三維建模的例題，可以看出其實不需要掌握太復雜的命令，用基本圖元、拉伸、旋轉、布爾運算就可以創建大部分機械零件的模型，關鍵是要合理繪制二維截面、合理設置UCS坐標系，將簡單的模型進行組合就可以得到相對復雜的模型。

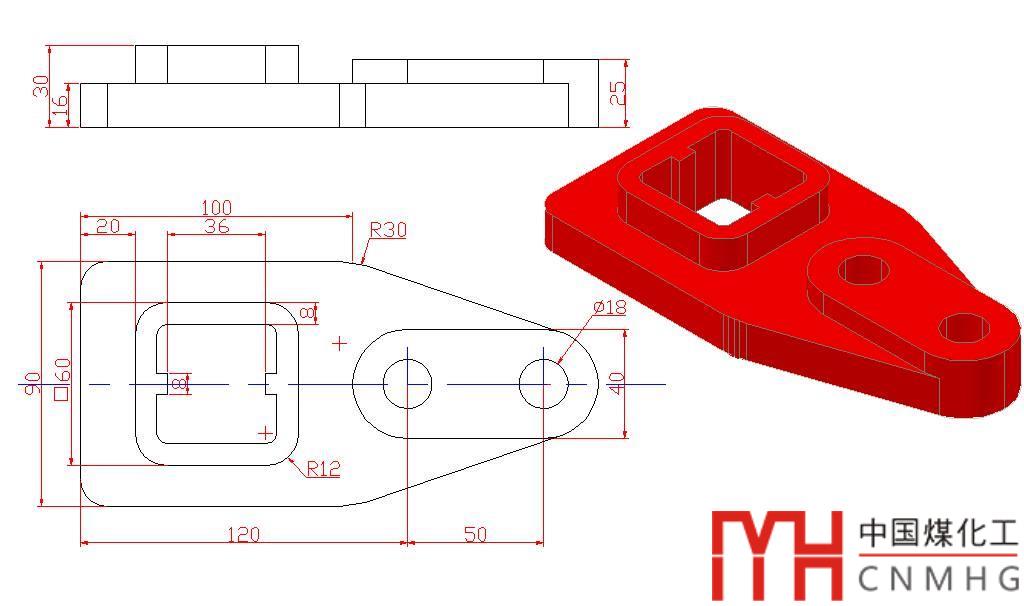

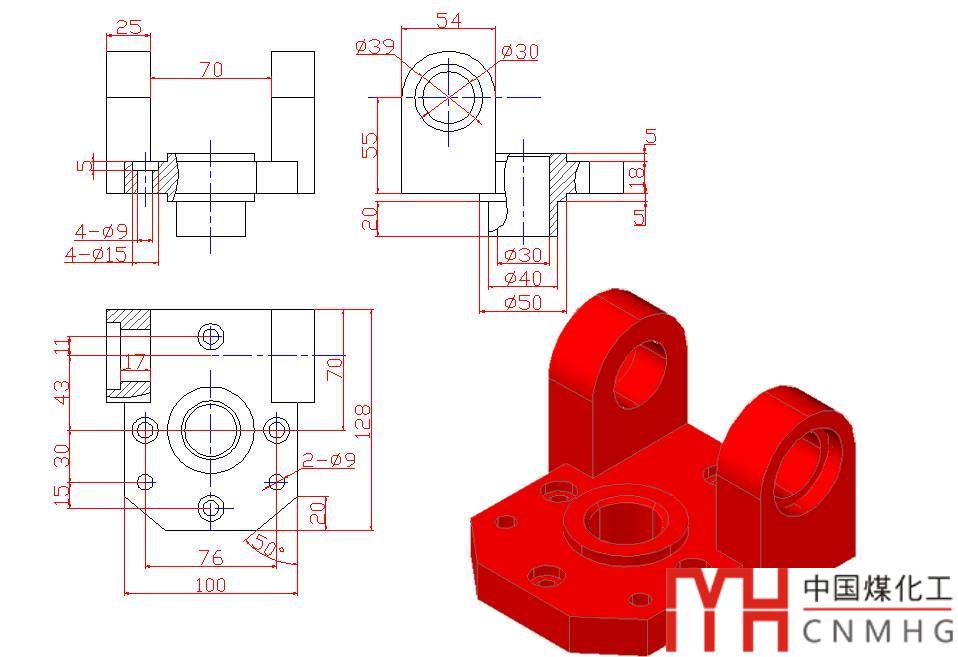

實例一

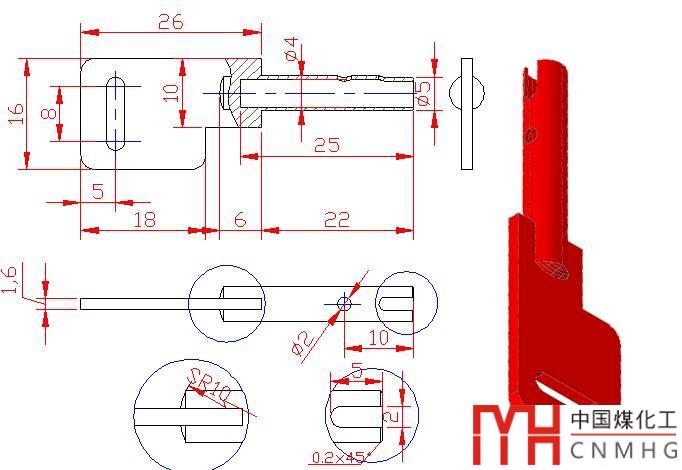

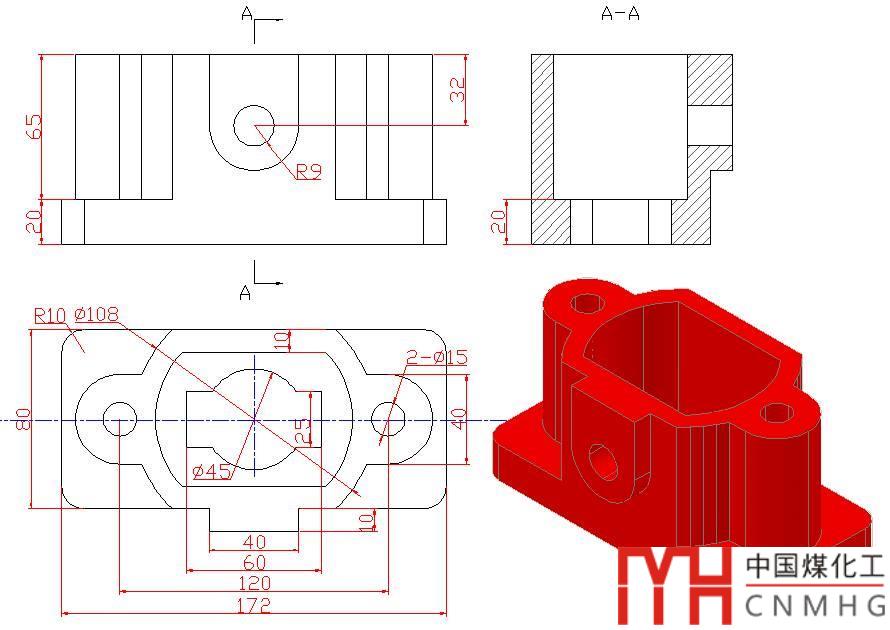

實例二

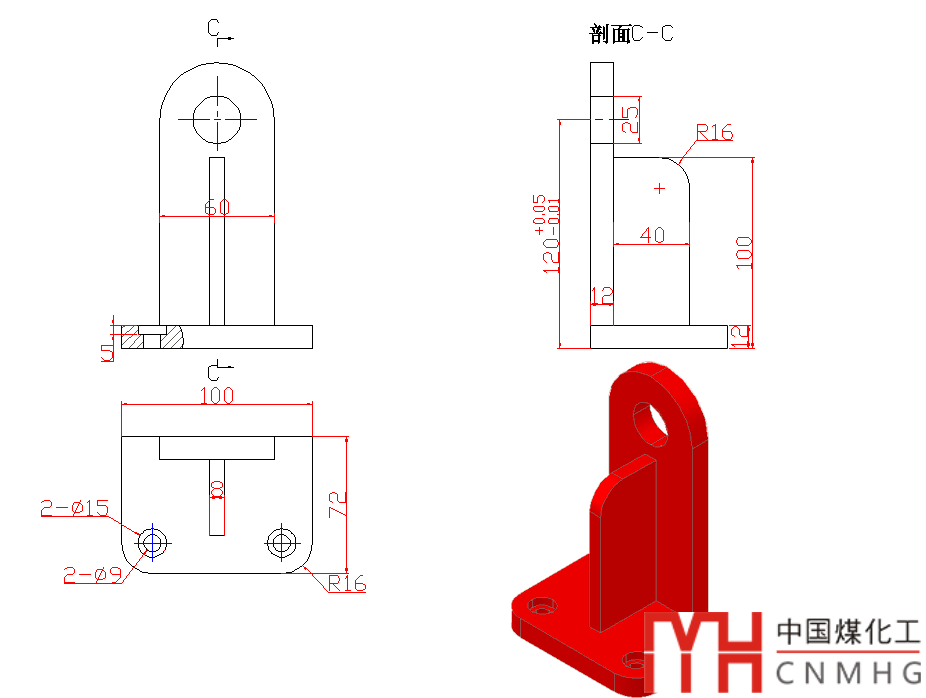

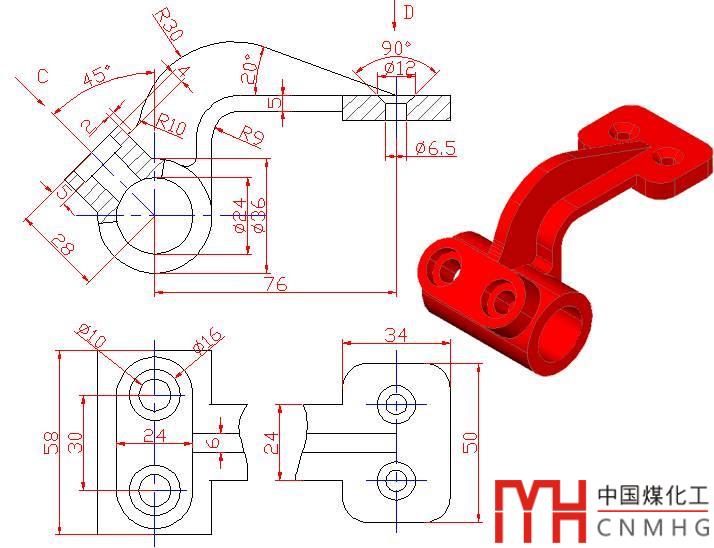

實例三

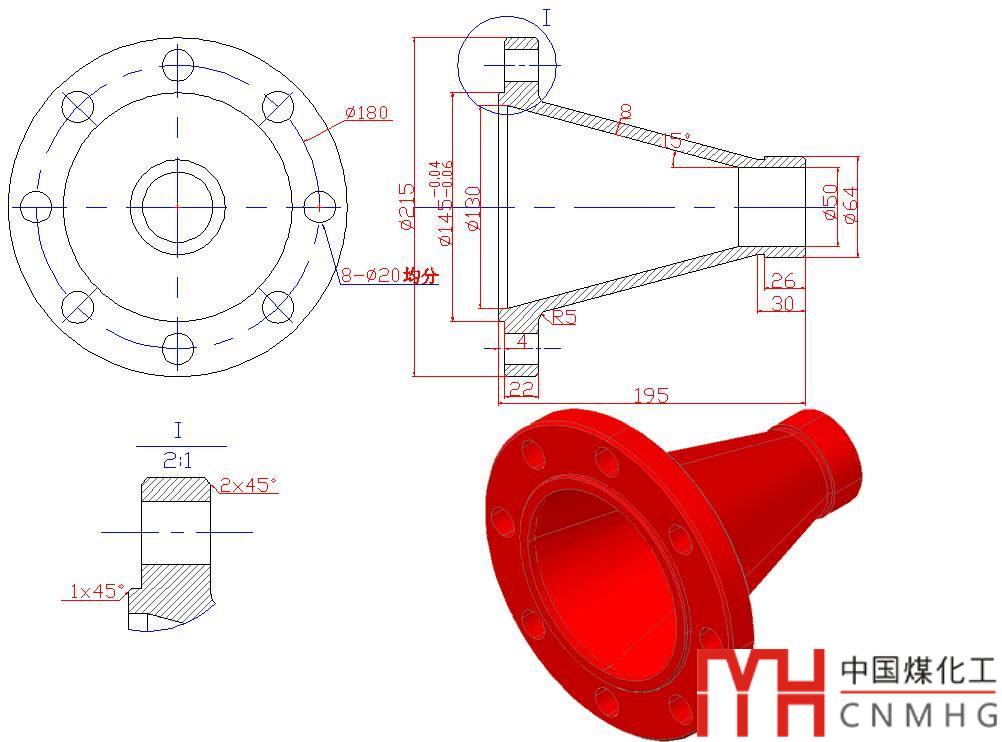

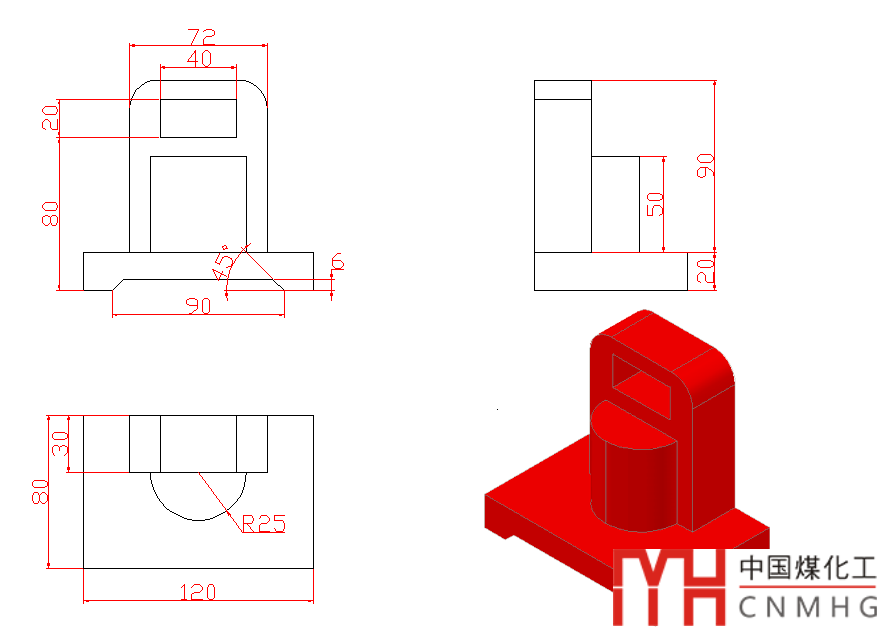

實例四

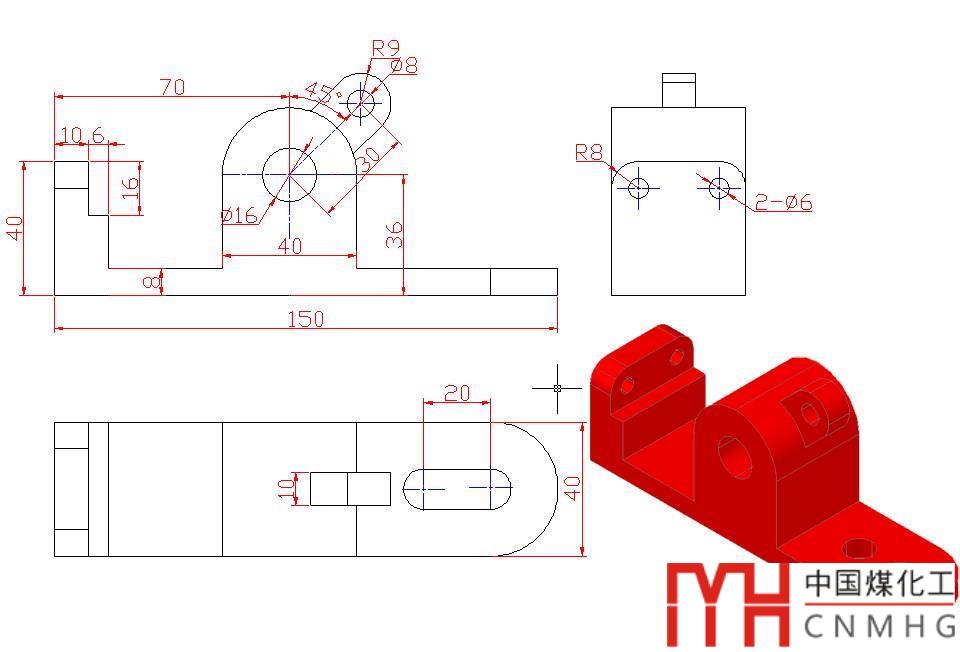

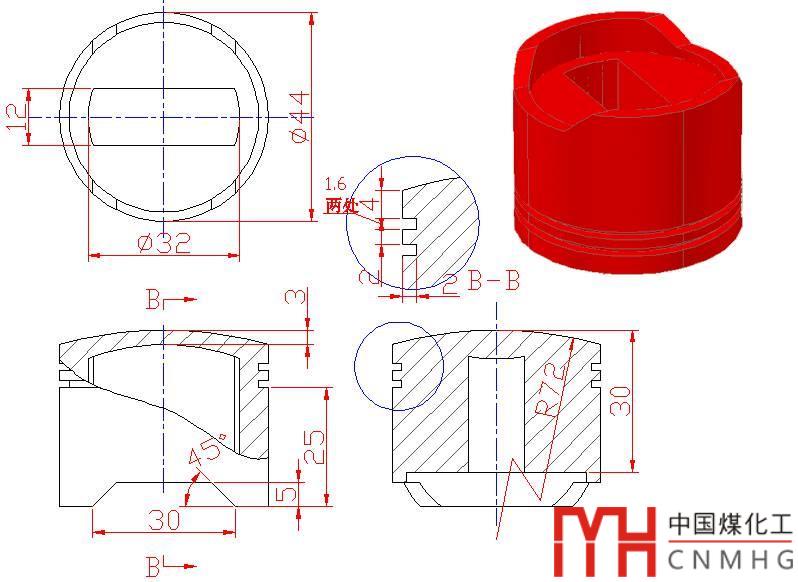

實例五

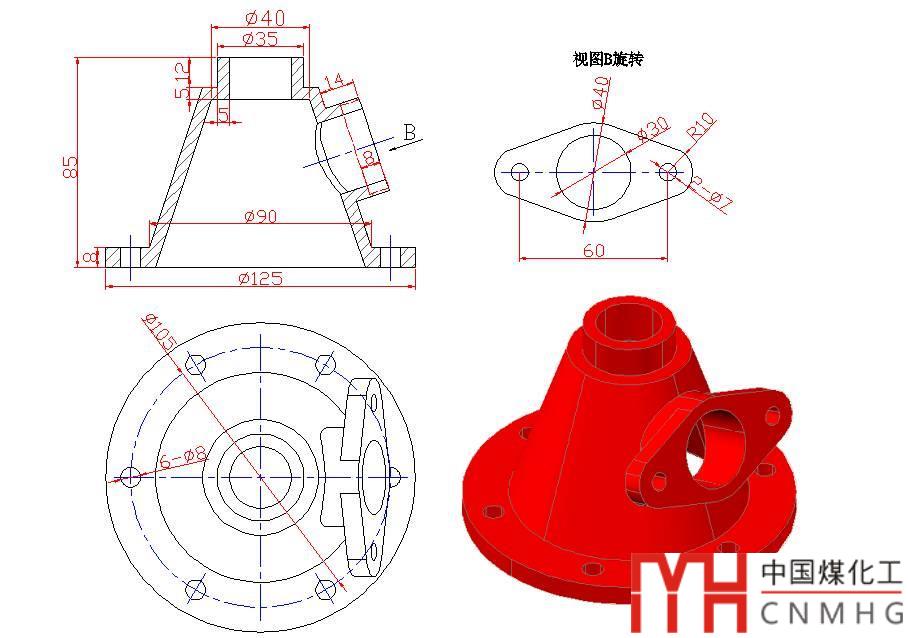

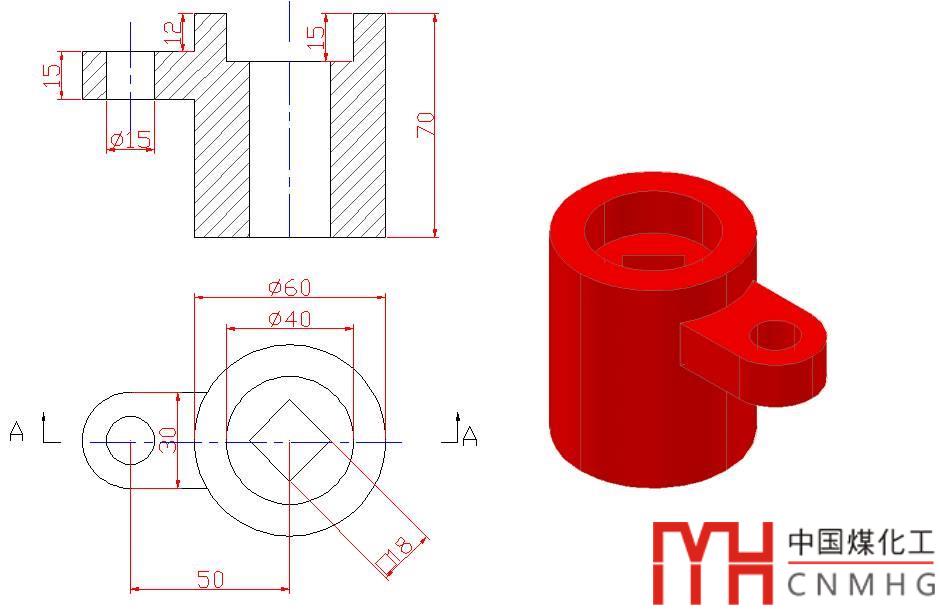

實例六

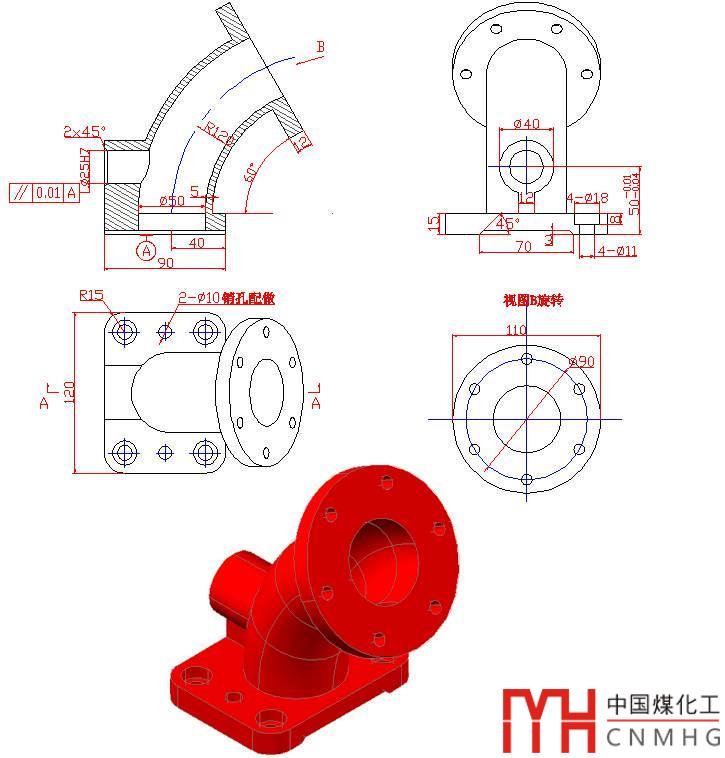

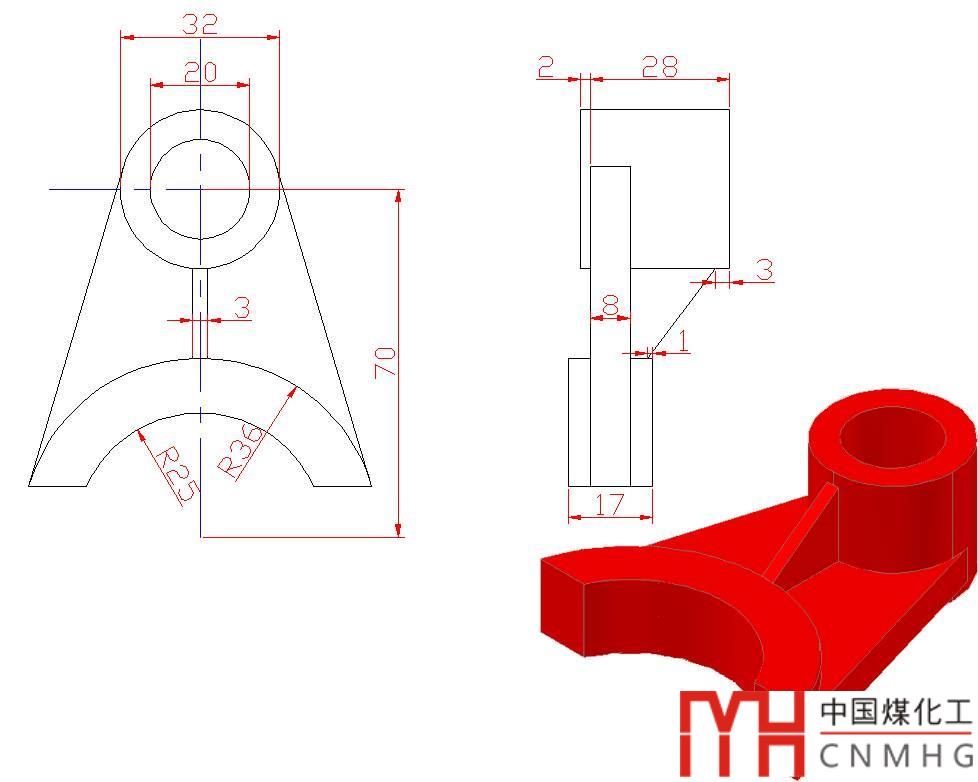

實例七

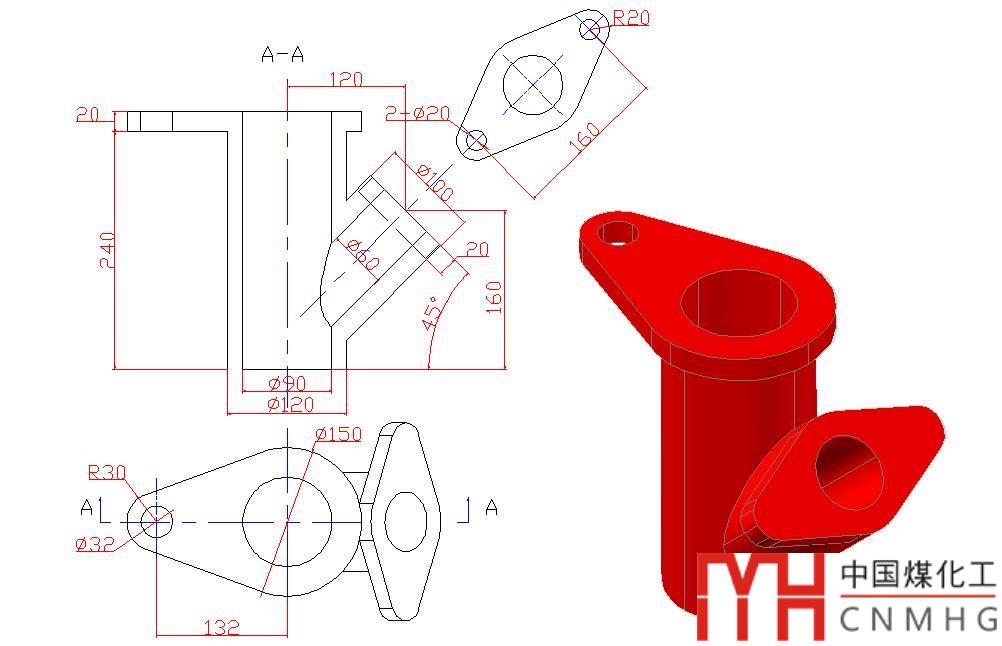

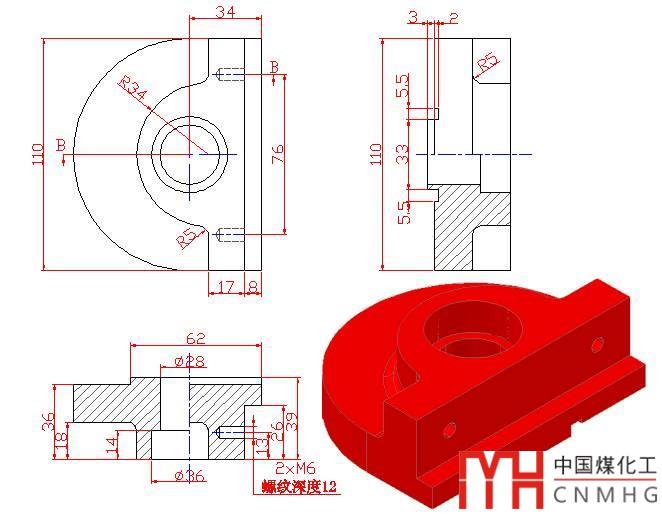

實例八

實例九

實例十

實例十一

實例十二

實例十三

實例十四

實例十五

實例十六

實例十七

實例十八

實例十九

實例二十

實例二十一

實例二十二

實例二十三

實例二十四

實例二十五

實例二十六

實例二十七

實例二十八

實例二十九
