角鋼法蘭做分析

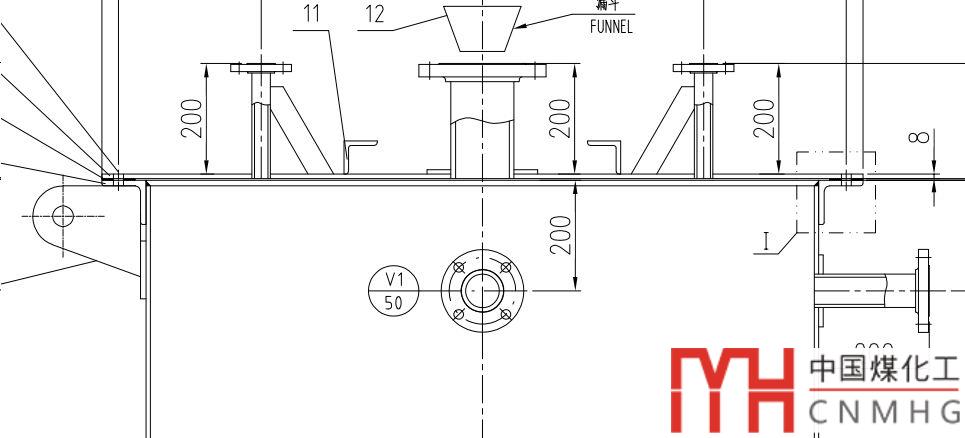

一朋友發過來一圖，

“急，這個法蘭結構需要做應力分析。”

我一看，原來是是一個角鋼法蘭。

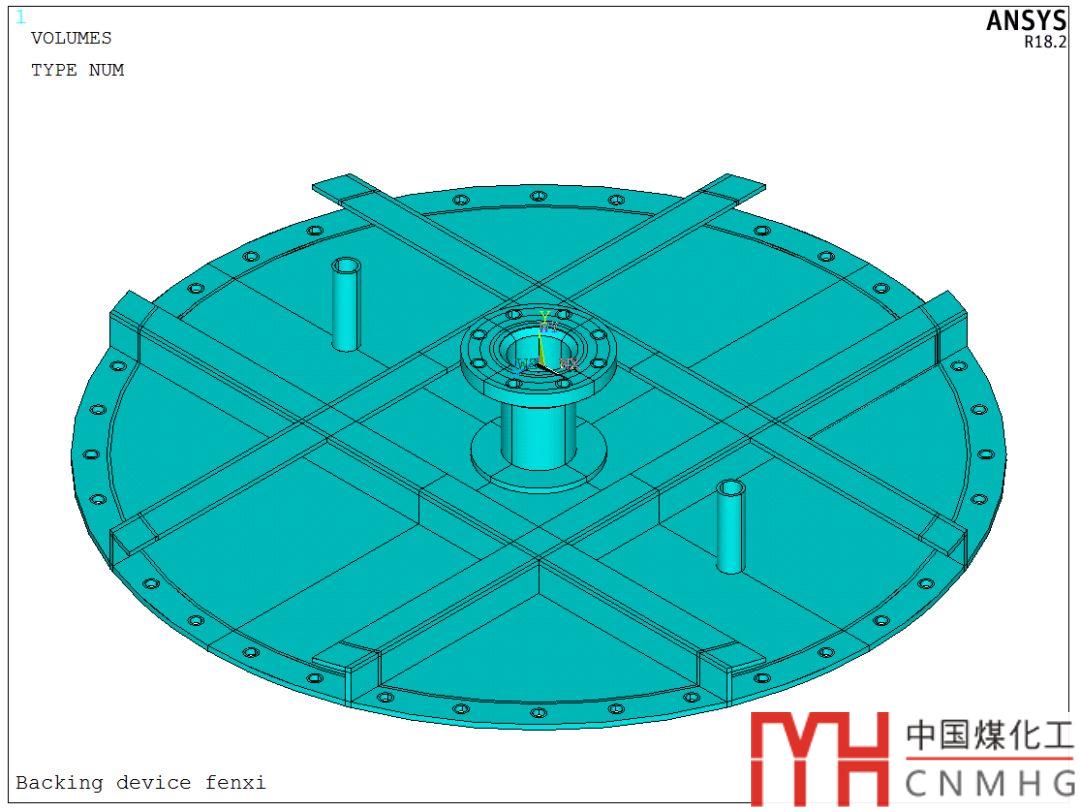

角鋼圈帶全平面墊片，加一塊平板，平板上面做了兩個加強筋。

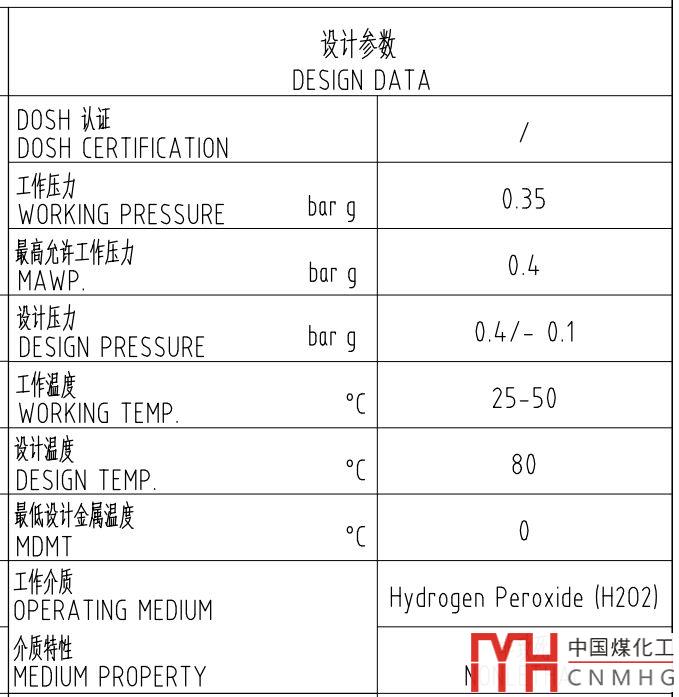

其設計參數如下：

溫度和壓力不算高，但是為啥需要做應力分析呢？

分析萬能？

我問：

問為何不用常規法蘭和平蓋計算？

朋友回答說：

業主工程圖用的角鋼，不愿意改，說是應力分析一下就行了，反正分析什么都能做。

我又看了結構，然后和朋友說：

這本質上是一個密封問題，建議不要采用應力分析來做。

朋友問：

如果業主堅持用這種結構呢？如果業主堅持用應力分析來校核這種非常規結構呢？

我回答說：

應該說服業主，不要用應力分析，直接修改結構。

為什么不用分析

為什么這個結構，不應該優先選擇應力分析來解決呢？

我解釋道：

1. 規范不合適

角鋼做法蘭一般是用在對密封沒有什么要求的情況，比如設備是常壓或者壓力非常非常低。主要原因是角鋼密封是非常困難的。

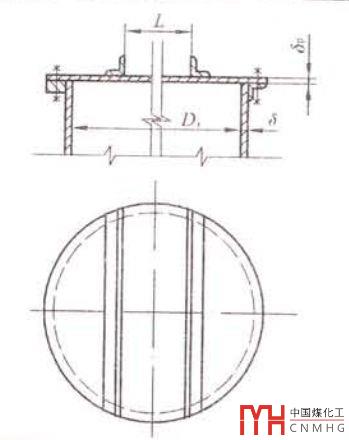

根據NB/T 47003.1的表6-4，平蓋結構圖，是有類似結構的。

這種結構的適用范圍為0.002MPa，即0.02Barg，而我們這臺設備是3.5Barg，水壓試驗4.4Barg，遠遠超過規范的允許。

2. 密封問題復雜

密封問題是非常復雜的，尤其是設計法蘭墊片螺栓系統，需要做接觸分析，用到的假設太多，很多數據只是猜測，并不準確。計算的結果是否可信真是一個問題。

這不是強度問題，算一下應力即可。密封不僅僅強度要足夠，還要保持足夠的剛度，角鋼太薄弱。

3. 角鋼制造比較麻煩

從加工方面來說，法蘭密封面要機加工，才能保證密封性能。

用角鋼，看上去將角鋼圍成一圈即可加工完成，方便省事。

但是角鋼是個結構件，表面坑坑洼洼，加工后的圓度平面度無法保證，如果帶壓，必定要漏。

如果將角鋼加工完成后，再機加工一下，那么為什么不用板材直接加工呢？還省去煨制的步驟。

4. 常規計算完全合適

這個設備按照常規平焊法蘭計算完全可行，成熟穩定，可靠性高。

為什么要用分析去證明角鋼可以呢？

為什么不直接用常規的平板法蘭計算？

從壓力和墊片My值可以預計，這個法蘭并不會很厚。造價不會比角鋼貴多少。

為什么沒有難度也要創造難度上？

如果業主或廠家是想證明角鋼也可以耐壓，當做一個試驗，那么我支持，雖然結構很差，但是知道角鋼承壓極限，也是件樂事。

如果是一個項目，那么我強烈不建議用這種有風險的結構。

如果到時候水壓不過，各個方面都會非常難受。

5.接觸分析的模糊地帶

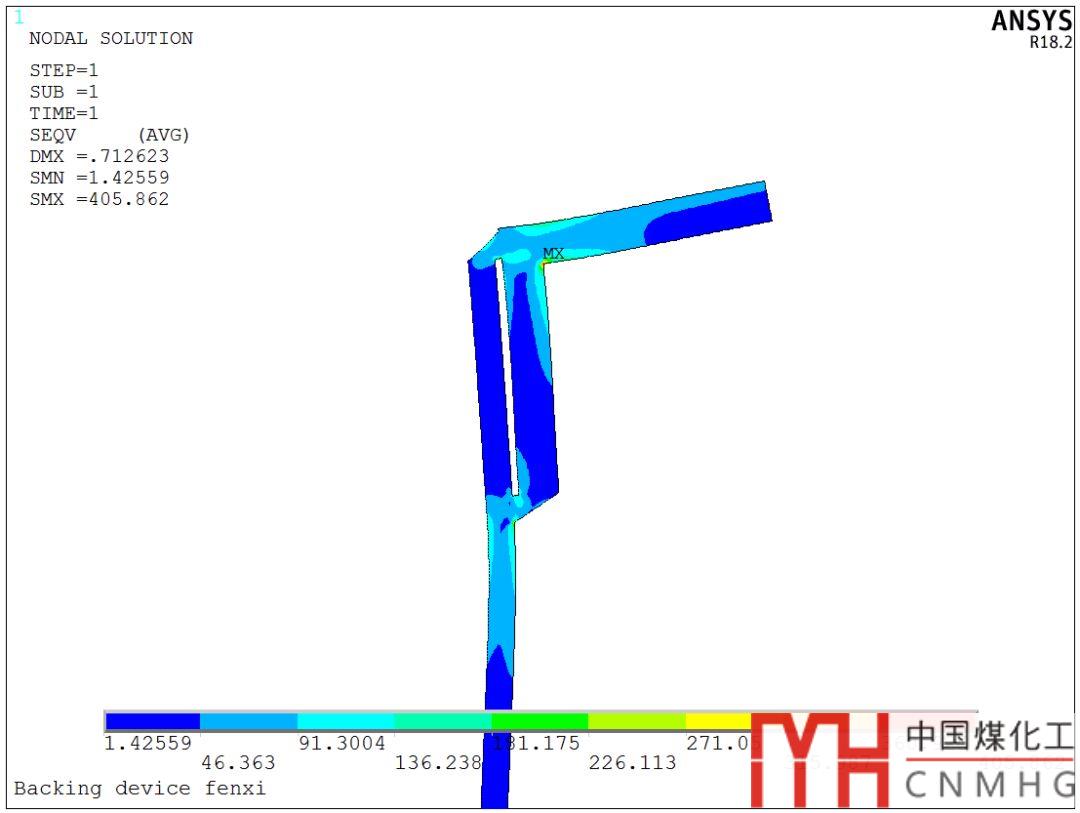

這個結構是螺栓法蘭墊片系統，如果真要分析，是一個接觸分析。

接觸分析，是一種邊界條件非線性問題，接觸體的接觸面積和壓力分布隨外載荷變化而變化。

對于非接觸靜力學問題，大部分人計算結果是差不多的，區別往往只是網格疏密造成的應力大小有區別，不影響整體的精度和準確性。

非線性問題，計算起來比較復雜，和人的操作有很大的關系。不同的人，可能計算結果會相差很遠。

非線性需要設置的量很多，非線性算法也有很多選擇，不同的人設置不同的值，后面結果自然五花八門，通過調整參數，甚至將不合格做成合格的。

對于角鋼法蘭來說，有很多數據是不確定的，比如墊片的彈性模量，薄角鋼的螺栓預緊力，my值。（當然可以參照GB150選取，但是你都按照150計算了，那么為什么不直接用GB150算全套法蘭？）

更不要說非線性的收斂非常麻煩，與網格精度，邊界條件，載荷步等一系列因素相關。

本身一臺常壓設備，采用這么個復雜的，低可靠性，算完還要機加工的分析，這不是大炮打蚊子，打完還要收尸嗎？

所以我的意見是：

費時，費力做分析，得到一個可靠性低的分析報告，制造一個可靠性低的結構，加工成本還高。

這究竟是圖啥？

改成平焊法蘭，可靠，迅速，常規加工，幾乎都是優點。

什么是好結構

遇到太多的朋友，一遇到非標的結構，第一個想到的竟然是：

做個有限元分析。

仿佛分析能夠解決所有問題。

雷軍說：

不要用戰術上的勤奮掩蓋戰略上的懶惰。

遇到新結構，應該想想，這個結構到底是一個什么模型？

均布梁，簡支梁，圓平板，靜力學，動力學，瞬態，穩態，溫度，疲勞，蠕變，斷裂？

每種模型什么特點，什么優缺點，注意點在什么地方。

做個有限元分析容易，怎么判斷結構好不好難！

結構好不好，需要豐富的經驗。

比如賣豬肉的，

客戶買一斤，售貨員直接能一刀大致切一斤，這是工程經驗，

他放稱上一稱，一斤一，這是規則設計；

到實驗室精確測量1斤豬肉，去除塑料袋的干擾偏差，排除空氣擾動，水分蒸發，精確小數點后3個點，這是有限元分析。

分析完后，經過充分考慮您的易胖體質以及胃容量和勞動強度，不需要吃一斤，只要吃2.4/2.7=0.889斤即可，這是有限元優化。

工程師應該能夠判斷，這種非標結構到底是不是一個合適的結構？

比如：

簡支梁優于懸臂梁，封頭越圓受力越好；

材料利用率上空心管剛度好于實心管；

帶頸對焊法蘭優于平焊法蘭；

整體補強優于補強圈；

等等~~

面對稍微超規范的問題，應先判斷它的結構到底怎么樣，有沒有類似結構借鑒。

比如上文的角鋼圈法蘭，工程上一般用于常壓，對于密封沒有特別的要求的設備。

此時做有限元分析，即使過了，也是掩耳盜鈴。

結構不合理，分析再精確也是白搭。

后記

朋友交流過后，后來沒有再聯系我，幾月之后偶然想起，問了一下。

回答如下：

大約 結構 的確 是 真的 改了罷。
