讀書筆記-TEMA2019版更新內容（上）
TEMA 2019更新
TEMA在最近突然更新了2019版（第十版），從2007版到現在已經12年了，很多朋友好奇到底有什么修改內容？
這篇文章將為您介紹TEMA的新增的更新內容，拋磚引玉，有遺漏之處，請朋友們指出。

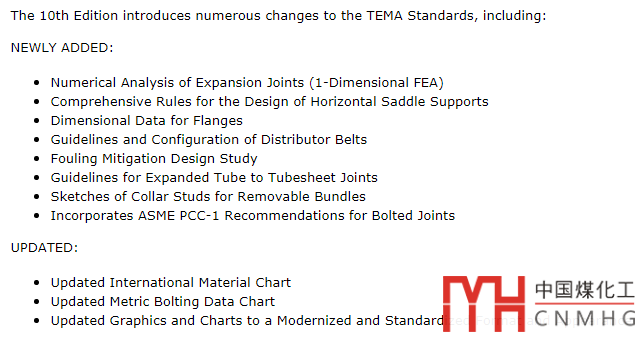

2019版的主要更新內容如下：
新增內容：
-
增加膨脹節數值分析（一維FEA）
-
臥式鞍座設計規則
-
法蘭的尺寸數據
-
殼程入口分布段的指南和配置
-
減輕結垢設計研究
-
管子管板接頭脹接指南
-
可拆卸管束的帶肩螺栓草圖
-
結合ASME PCC-1推薦的螺栓連接
更新內容：
-
更新國際的材料表
-
更新公制螺栓數據表
-
更新圖形和圖表的現代化和標準化的格式外觀
其更新內容在官網有介紹
http://www.tema.org/highlight10.asp
TEMA 官網：
http://www.tema.org
下面分析各章節具體的修改內容。

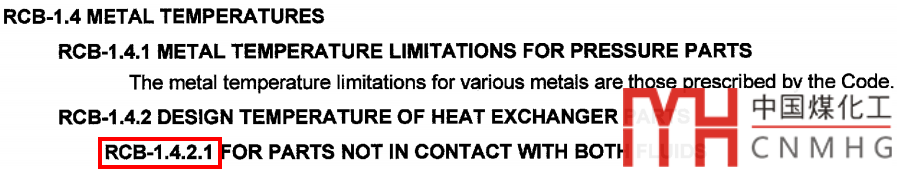

編號規則
TEMA的編號規則，在2019版中進行了改進。
比如：

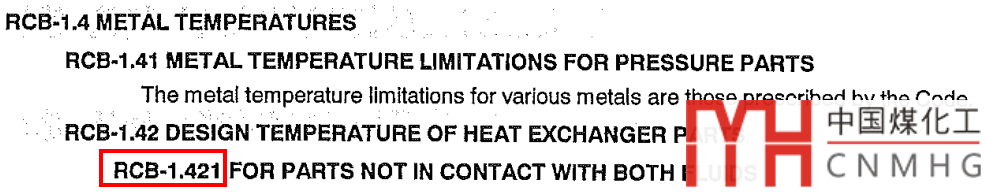

2007版中編號：RCB1.421
2019版中編號：RCB1.4.2.1
2007版很容易讓人認為是第一條的421小條。
2019版層次更為清晰，此條規定表示是有四層的樹分支，符合國際的通用的現代化標準化編號規則。
G-2.1 檢驗要求
2007: The manufacturer shall carry out the inspections required by the ASME Code.
2019: The manufacturer shall carry out the inspections required by the Code.
解讀：新版的檢驗要求刪除ASME，原因可能是ASME里的對于檢驗，公差規定不如TEMA的詳細。TEMA主要是個針對換熱器的結構規范，結構尺寸要求比ASME嚴格。
G-3.1 銘牌
2007：Name plates for exchangers manufactured in accordance with Classes "R" and "B" shall be austenitic (300 series) stainless. When isulation thickness is specified by the purchaser, the name plate shall be attached to the bracket weled to the exchanger.
2019：The nameplate may be attached via a bracket welded to the exchanger, and shall be visible outside any insulation.
解讀：新版刪除了TEMA“R”“B”銘牌用300系列不銹鋼要求。
銘牌需要裝在焊接在換熱器上的銘牌支架上，當有保溫時應伸出保溫外表面。
2007版的英文可以理解成，當有保溫時，銘牌需要裝在銘牌支架上。如果沒有保溫應該怎么辦呢？
2019版的規定更明確點，無論是否有保溫，銘牌都一般應裝在銘牌架上（避免直接焊接在設備上）。
G-4.1 Drawings for approval and change
解讀：責任劃分問題描述的更加明確。規定了圖紙的最少應包含的信息，廠家提交的圖紙格式（PDF），以及發生了修改怎么處理。如果有修改造成成本增加，制造商有責任告知修改的費用。
G-4.2 Drawing for record
2007：制造商提交3份紙質版
2019：制造商提交PDF電子版
解讀：PDF電子版的提交更為方便，如果是需要紙質版的圖紙，可以在合同中單獨約定。

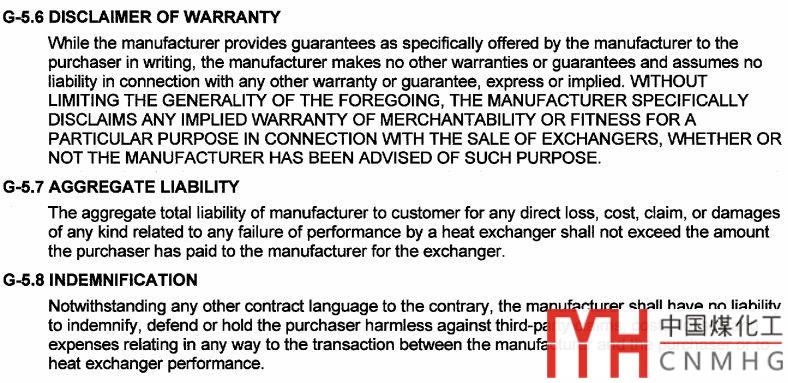

免責申明，總責任和保障
解讀：新增G-5.6, 5.7, 5.8，增加免責申明，總責任和保障。
總體是保護換熱器制造商。明確雙方責任，免責條款等，只對買方提的書面條件負責，比如對于換熱器是否適用于特定用途，不承擔責任。
如何擰螺栓

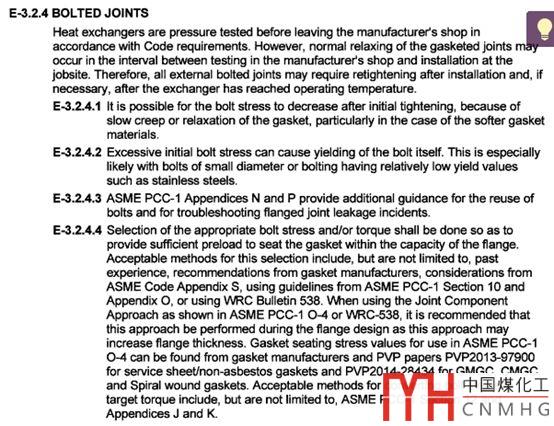

新增E3.2.4.3，E3.2.4.4條款，擰螺栓的要求
新增E3.2.5，結合ASME PCC-1，推薦擰螺栓的操作步驟。
解讀：結合ASME PCC-1推薦的螺栓連接。

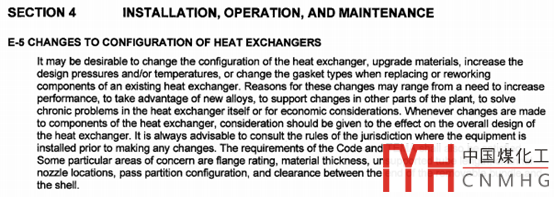

新增E-5，換熱器更改配置
解讀：如果需要更改換熱器的配置，比如升級材料，增加設計壓力或溫度，或者更換墊片類型。無論何時更改換熱器的部件，必須要考慮對于整體設計的影響。更改后也需要需要滿足規范和TEMA的要求。
這條對于設計和改造都比較適用，提醒改造后也要符合規范。
比如修改墊片，要注意法蘭厚度是否可以，修改壓力溫度，原來強度，法蘭等級是否滿足等等。
RCB-1.3.1液壓試驗

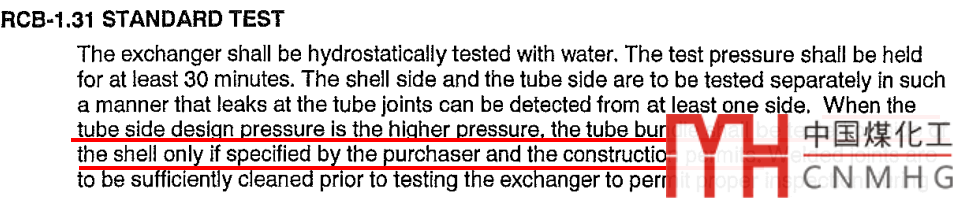

2007：

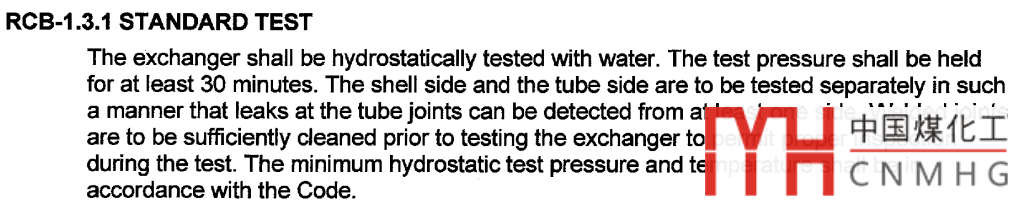

2019：
刪除當管側壓力高于殼程側壓力時，管束應該在殼程外試壓。
這種方法的目的是想讓管子管板接頭接受兩側更嚴格且可見的試驗。
殼程試驗壓力高，如果試驗時發生泄漏，能直接從管子管板接頭檢測是哪根換熱管出現了問題，并針對采取補救措施。
但是管程試驗壓力高時，對于固定管板，內部是不可見的，如果水壓試驗，管子管板接頭發生泄漏，無法確定是哪根換熱管出現問題，所以規范希望管束在殼程外試壓，可以直接觀測泄漏的換熱管。
但是對于固定管板換熱器，因為結構問題，無法做到管束單獨試壓。
盡管規范刪除了，但其“嚴格且可見”的原則還是對的。
在國內一般采用兩種方式執行這個原則：
如果管測壓力高的不多，那么可以不在影響成本的情況下，提高殼程試壓壓力=管程試壓壓力。
另一種是管程壓力遠高于殼程，則殼程采用泄漏試驗（氨檢漏，氦檢漏）的方法確定是哪根換熱管出現問題。
增加RCB-1.4.2.3 MDMT
解讀：最低設計金屬溫度MDMT，一般由買方規定。需要考慮操作溫度，最低環境溫度以及失常工況如自冷（比如一些設備排放壓縮氣體，導致出口處溫度驟降）。MDMT用來評估是否需要做沖擊試驗。
RCB-1.5.1.2 internal floating head covers
2007: Corrosion allowance on the outside of the flanged portion may be included in the recommended minimum edge distance.
2019: Corrosion allowance need not be added to the recommended minimum edge distance in table D-5 or D-5M. P 38
解讀：圖D-5，D-5M中的尺寸不用考慮腐蝕裕量的影響。意思差不多，表述更明確。

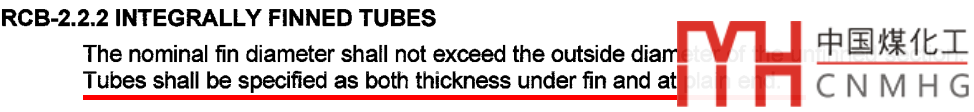

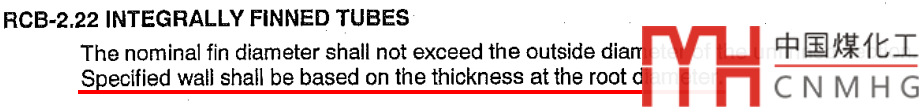

RCB-2.2.2整體翅片管標注
2007：
2019：
解讀：新版要求對于整體翅片管，應該同時標注上翅片和光管部分的厚度。

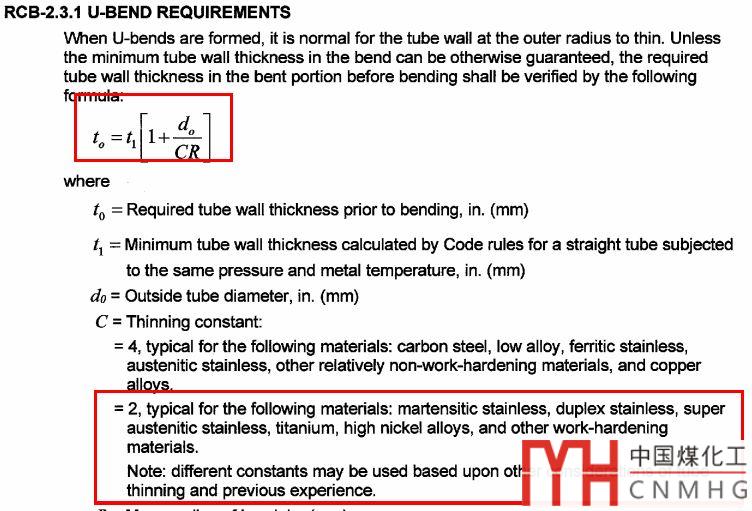

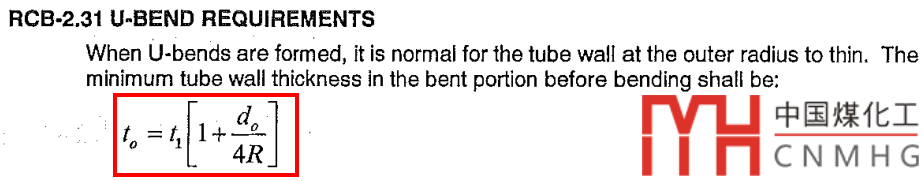

RCB-2.3.1 U-bend requirement 公式修改
2007：
2019：
解讀：對于碳鋼公式保持原樣。
對于雙相鋼，超級不銹鋼，鈦，高鎳合金鋼，和其它有冷作硬化的光管，其C值取2，對應的需要的彎前厚度會增加。

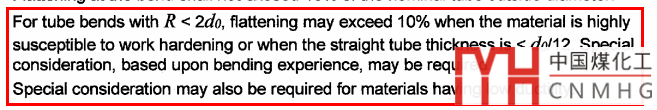

對于R<2d0, 當材料非常容易加工硬化或者直管段的厚度小于d0/12，壓扁率可超過10%。此時基于彎管經驗的特殊考慮是可能是需要的。（如何考慮？）
API660，對于壓扁率的要求是，所有都不允許超過10%。
9.7.4 Flattening tolerances after bending of U-tubes shall not exceed 10 % of the tube outside diameter。
TEMA將其限制交給了制造商。
RCB-4.3 Transverse baffle折流板

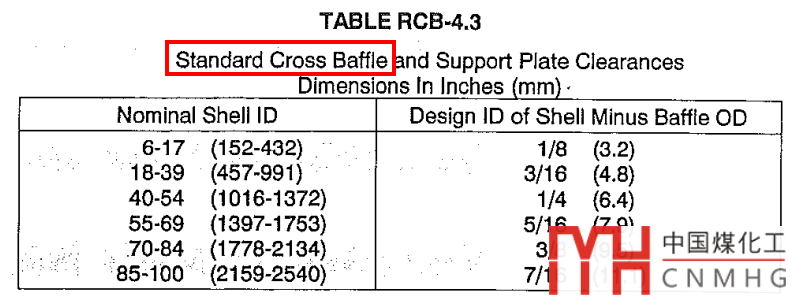

2007：

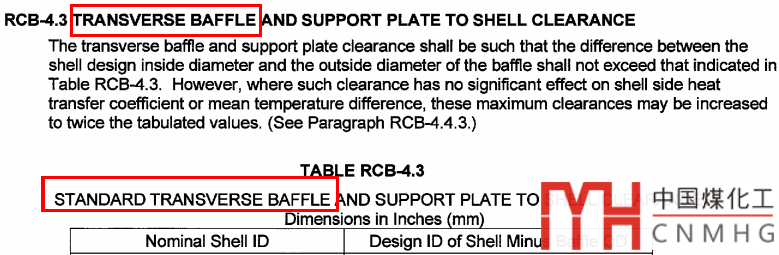

2019：
解讀：
統一了英文名稱，2007版，標題是Transverse baffle,對應的表是Cross baffle. 2019版，統一為Transverse baffle。
未完待續......................
