設備法蘭計算時，小端厚度應該輸入法蘭小端厚度還是應該輸入筒體厚度？

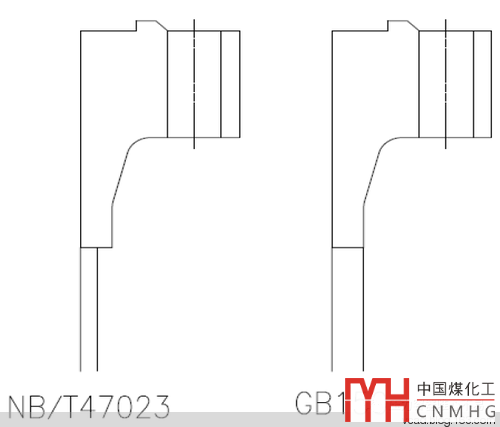

這個問題一直以來爭論不休。認為輸入法蘭厚度和筒體厚度的都有，很難互相說服。因?yàn)镹B和GB150是不同的。

作者建議在軟件中應該一般應該輸入較薄件（筒體的厚度），原因如下：

1.法蘭的計算各國都用的是Waters法，從計算原理上來說，法蘭分為3部分，環板，錐頸，圓筒（直邊段）三者構成的兩對不連續連接問題。其中錐頸高度為h，圓筒高度為h0=sqrt(Bg0)。一般來說直邊高度達不到h0，如果輸入法蘭小端厚度，那么是偏于冒進的，相當于有一段很長的材料缺失。從計算模型來講，應該輸入較薄件（筒體的厚度）。

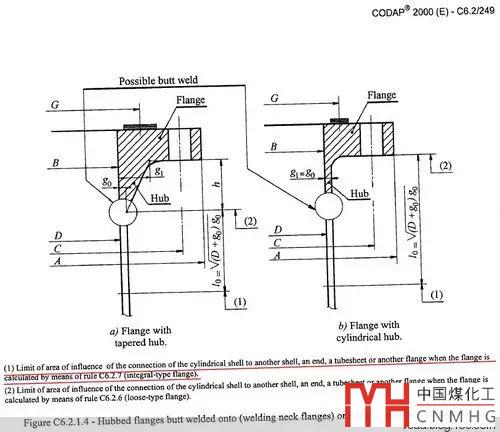

比如CODAP的規范中，也是采用的waters法，整體法蘭的g0和l0=sqrt(Dg0)都有詳細的說明。從圖示可以很直觀的看出，應該取筒體的厚度。

2.雖然GB150對于小端厚度寫的是：“法蘭頸部小端有效厚度”，我們可以看看其他規范是如何描述的。ASME對于大端厚度是：“g1=thickness of hub at back of flange”小端厚度是：“g0=thickness of hub at small end”小端厚度并沒有提及是法蘭小端厚度。EN13445與ASME的英文描述一致。所以從規范的描述來說，小端應取較薄件厚度，而不是法蘭小端厚度。

3.法蘭剛度與g0平方成反比。法蘭不會因?yàn)樾《撕穸仍黾恿耍ㄍ搀w厚度沒有），法蘭系統整個剛度就大幅度增加。如果與法蘭與筒體對接的厚度很薄，法蘭應該怎么偏轉還怎么偏轉，不會因?yàn)樾《嗽黾恿艘稽c(diǎn)點材料而使整個剛度有了飛躍性的提高。所以從控制法蘭剛度的角度講應該輸入較薄件厚度。

4.從另一個方面來講，對于ASME/EN設計來說，沒有NB法蘭標準，他們的設備法蘭都做成了法蘭頸部頎長與筒體等厚，是不是可以從側面說明應該輸入較薄件的厚度。

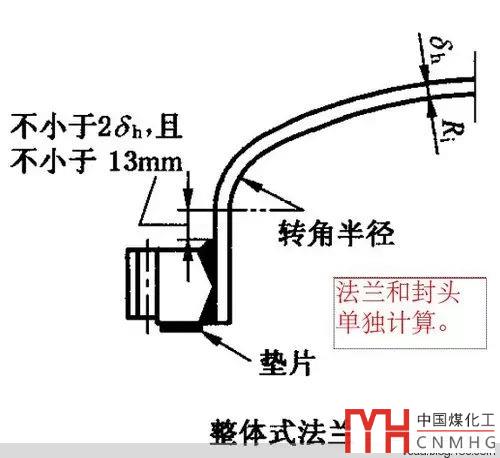

但是將h0定義成一段必須要保證的長度，那么很難解釋為什么整體法蘭與封頭可以直接焊接，而不需要保證有h0的長度。如下圖取自標準GB150.3-2011 圖5-26帶法蘭凸形封頭。

當然也可以從另一方面來理解，封頭對法蘭有加強作用，封頭轉角處受到的是壓應力，法蘭小端受到的薄膜應力是拉應力，與法蘭疊加的效果是使兩者受力均變好。所以各國規范對此種結構都認為可以分開單獨計算。

GB150的法蘭計算未考慮法蘭小端部分的環向薄膜應力，比如ASME計算法蘭時，需要按照內壓計算法蘭小端厚度。GB150未考慮，可能會造成直邊段的厚度非常薄，連薄膜應力都通不過的情況下，法蘭計算通過了。這也會造成一些風險。

但是是不是說法蘭小端厚度必須一定要和筒體做成一樣厚呢？我覺得答案是不一定的。原因還是從另一個角度解讀Waters法說起。

Water法要求筒體和法蘭有相同的承載能力。但是G0和h0的數值只考慮了幾何尺寸，實際上他們的強度是由許用應力值和幾何尺寸一起控制的。單單講幾何尺寸（相當于只核算法蘭的抗彎剛度）是不全面的，特別是法蘭的許用應力比筒體的許用應力低的情況下。應保證法蘭應力*法蘭小端厚度應不小于筒體應力*筒體厚度。

比如法蘭（不銹鋼）許用應力80MPa，筒體（碳鋼）許用應力為160MPa。筒體取的10mm，這時法蘭計算時取筒體的厚度，計算將非常難以通過。因?yàn)榉ㄌm小端取10mm，可能局部薄膜應力通不過。這時應該同時考慮幾何尺寸與強度。法蘭小端應該取10*160/80=20mm。才能做到Waters法的模型假設，他們的強度是連續的。法蘭小端與筒體連接是只要1:3削邊然后對接即可。

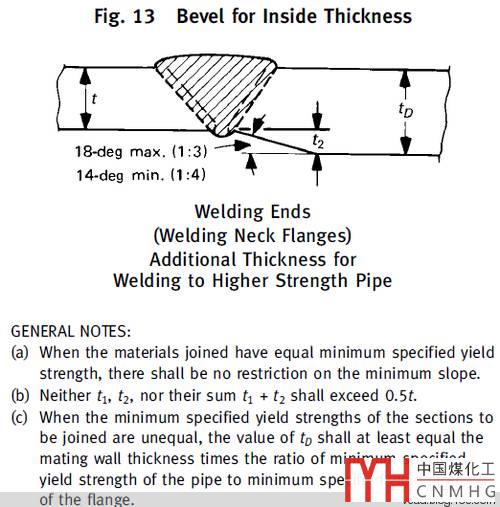

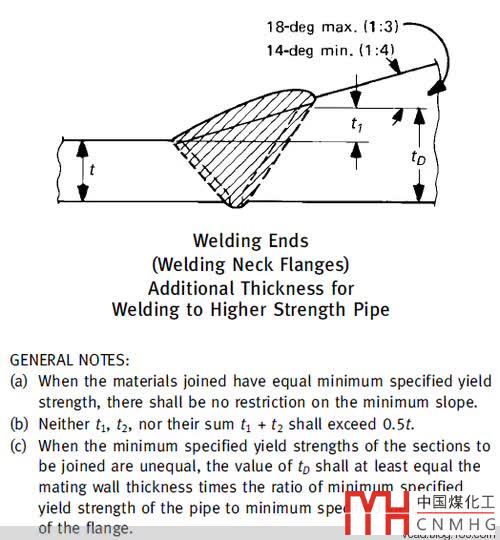

這一點在ASME B16.5中有一些描述。

其中的寫的比較詳細：當最小兩者屈服強度不一致時，法蘭小端厚度應至少為管子厚度t乘以管子和法蘭的應力比值。

綜上所述，一般情況下設備法蘭計算時小端厚度應該取筒體的厚度，同時法蘭小端厚度也應該考慮內壓薄膜應力的影響，不能太小。當法蘭與筒體的許用應力相差較多時（一般出現在法蘭是不銹鋼，筒體是碳鋼復合板），法蘭小端厚度應該達到筒體的等效強度。
