問題提出

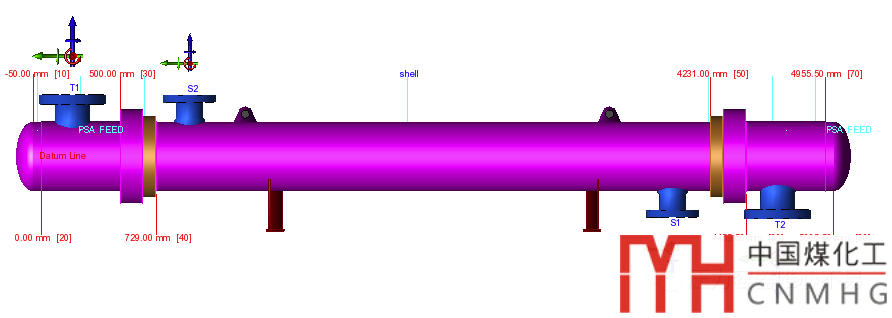

某項目的固定管板換熱器，管箱管口T1，T2開孔較大，而且作為進出口管口載荷也比較大。

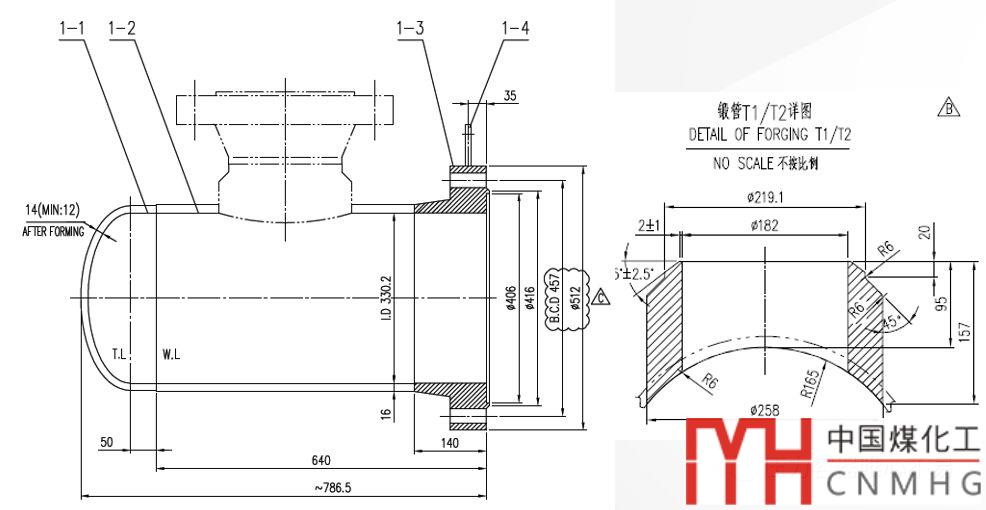

設備尺寸詳圖如下圖

管箱設計壓力：60.5Barg，設計溫度85°C，MAWP63.9Barg，腐蝕裕量3mm。 筒體：ID330.2*16 材料：SA-516 70N

接管鍛件：OD258/ID182， 材料：SA-105N

Ro=258/2=129；Rm=330.2/2+3+13/2=174.6

Ro/Rm=129/174.6=0.7388，超過了WRC107的限制（WRC107/537的開孔直徑范圍為當接管開孔外直徑/筒體中徑應在0.0571~0.571之間）

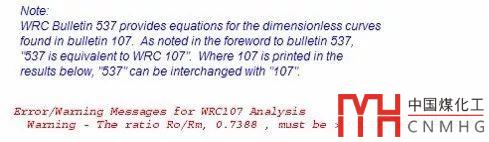

在PVElite運行后，發現其局部應力計算結果出現紅色警告。

這也是經常出現的情況，超界。

超界=不安全？

在這里先申明一個觀念：超界不等于不安全

我經常遇到設計人員算局部應力的時候，看到軟件提示超界無法計算，就說計算不合格。前幾天遇到設計人員對于一個壓力比較低，介質也沒有危害的設備采用鍛管，而且鍛管厚度并不比采用鋼管厚多少。我給的修改意見是改為補強圈。他過一會說，補強圈試過了，不合格。我感覺很納悶，一般補強圈對于局部應力來說效果比鍛管要好，為什么加了補強圈局部應力反而不合格。我過去看程序，SW6的提示是厚度比超界，無法計算。

超界和不安全是兩個概念。超界是無法滿足計算的一些假設條件，從而無法適用現有的計算模型。不安全是滿足現有的計算模型，但是計算不通過。超界和安不安全是沒有關系的，無法計算不代表不安全。

快速評估方法

當幾何尺寸超界時，軟件無法計算局部應力，不僅僅是PVElite軟件，SW6中間出現的限制更多，因為SW6未考慮WRC537，不能采用擬合公式。此時SW6會直接告訴用戶，你輸入的數據超界無法計算。工程中有很多是無法精確計算或者是精確計算需要耗時較多不經濟 。那么有沒有方法在無法計算的時候，不用有限元分析來確定是否結構承載能力足夠呢？

答案是肯定的，如果計算時超界可以考慮如下6種方法使得模型“入界”，再評估是否安全。

1.加補強圈。當筒體與接管厚度相差較多時，通過增加補強圈使兩者厚度接近，可以不用標準補強圈，厚度也可以按照需要調整。

2.減薄接管厚度。接管厚度太厚，無法計算，可以通過減薄接管厚度的方法得到保守解。

3. WRC297無法計算可以使用WRC107計算，WRC107在接管壁厚大于筒體時，一般最大應力都在筒體上。

4.減少接管直徑。接管直徑越大，能承受的外載越大，如果小尺寸的接管能承受A載荷，那么大尺寸的接管也能承受A載荷。

5.用PVElite來核算一下是否通過，余量有多少。因為PVElite計算局部的結構尺寸WRC107超界時，仍然WRC537繼續計算，使用的是延長線和擬合公式的值。對于判斷趨勢是有參考價值的。

6.最后可以考慮加厚筒節的方法使結果通過。

上面那臺加補強圈計算超界，如何解決的呢？因為WRC297需要接管和筒體的厚度在一定的范圍內。由于補強采用標準補強圈，厚度與筒體相同，導致筒體+補強圈的有效厚度，大于接管有效厚度的2倍，使得計算超界。經過調整，補強圈采用標準外徑，厚度為3mm時，計算通過，打印出計算書來看，接管根部筒體和接管連接處的應力都非常低，所以加補強圈是完全安全可靠的。

而使用鍛件時的應力，在筒體處的最大應力已經接近3倍許用應力，裕量非常小。所以采用補強圈不但能夠大大緩解局部應力，對制造的便利，成本的節省都有好處。

問題解答

這臺設備對照上面6條，我們發現第4條最合適估計此載荷下，結構是否安全。

將接管外徑改為174.6*0.571=199.3，所以我們可以將接管外徑改為198以及其它一系列尺寸對比，代入PVElite中進行試算，其評定為實際應力與許用應力比值。

從上表可以看出從符合標準的尺寸來看，相同的厚度的接管，其外徑越小承載能力越小。那么我們可以合理的猜測，外徑258的尺寸應該是安全的。

有限元驗證

我們代入PVElite計算，得到超界后的計算結果是合格的。不放心后進行局部應力分析。

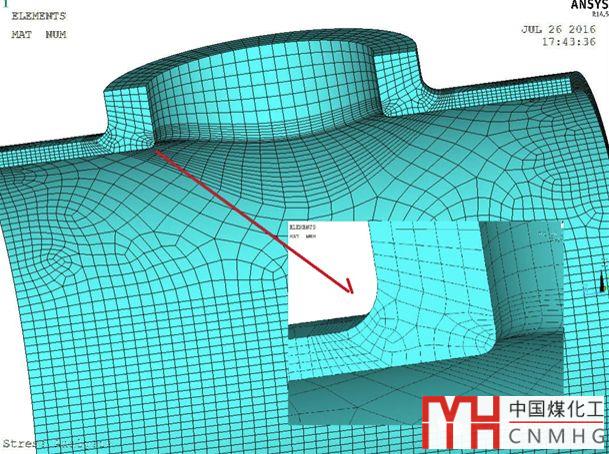

模型建立

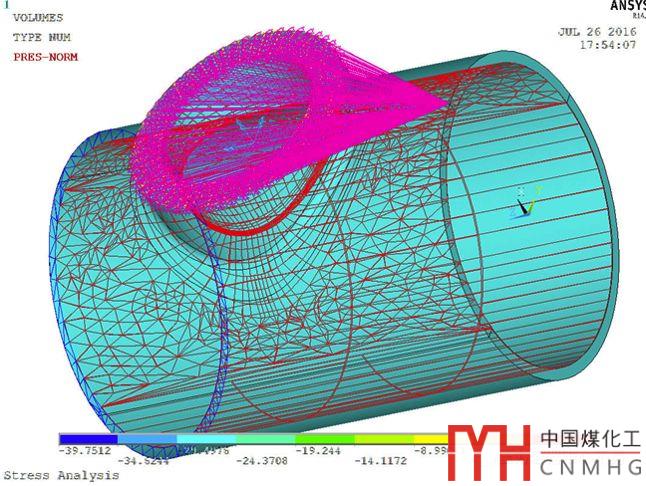

局部載荷施加

應力分布

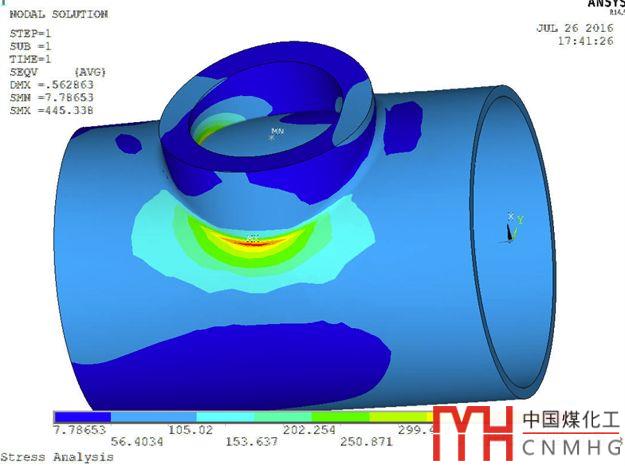

應力云圖分布

應力評定：

一般局部薄膜應力按照1.5S，局部薄膜+彎曲應力按照3S

但是根據GB150.3 第 6.6.2.1可以按照

局部薄膜應力≤2.2S

膜+彎≤2.6S

分析結果評定

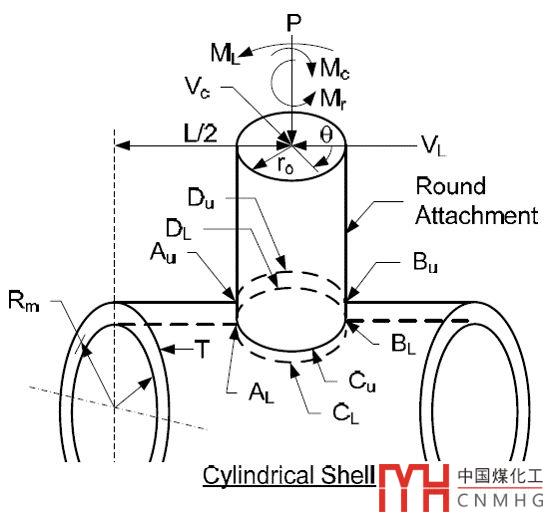

1.最大點出現在周向方向，鄰近CL/CU點。

2. Cl處,線性化后膜+彎為400.3Mpa<413.7MPa，合格

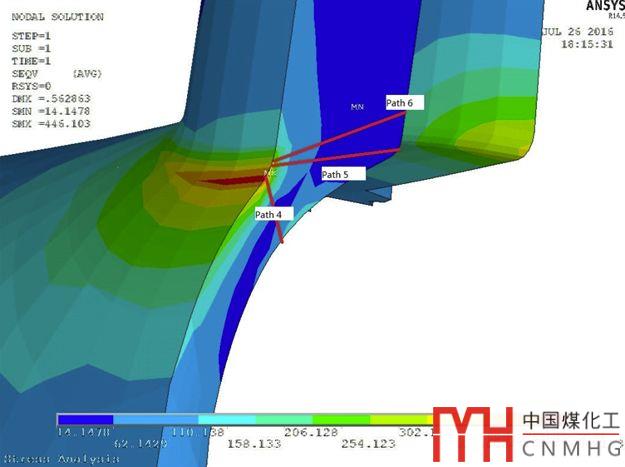

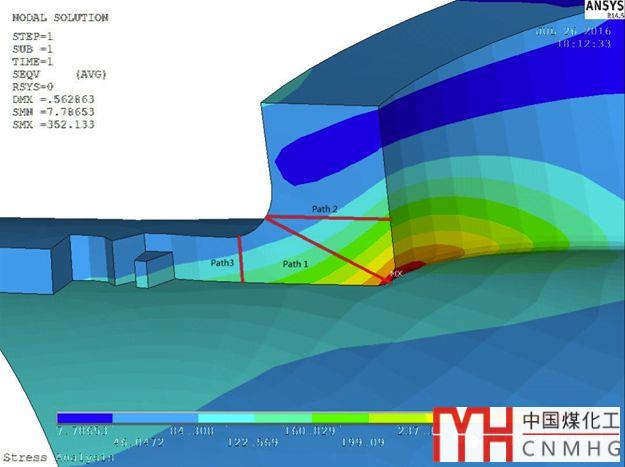

3. 6條路徑線性化后合格。

與WRC107/WRC297對比：

1. 最大點出現位置類似，CL點處。

2. 按照第3點，接管壁厚遠大于筒體時，最大應力點在筒體上，分析結果也驗證了這一點。

3. WRC107計算的膜+彎曲應力為275.1MPa。遠小于分析設計的400.3MPa。 大開孔的WRC的結果與有限元結果還是有區別的，當為大開孔時，內壓產生的彎曲應力非常大，它和接管載荷的彎曲應力疊加，會導致WRC107的結果不是很保守。所以大開孔的管口載荷分析，完全采用WRC107是不保守的?？梢圆捎们迦A分析法來核算一下。

4. 如果開孔率不大，采用WRC107/WRC297配合上面的6條經驗，能夠解決大部分的工程問題。

總結

出現超界情況->分析原因，試算使之“入界”->保守估計快速確定合理尺寸->考慮是否有必要采取別的方法驗證（如有限元）
