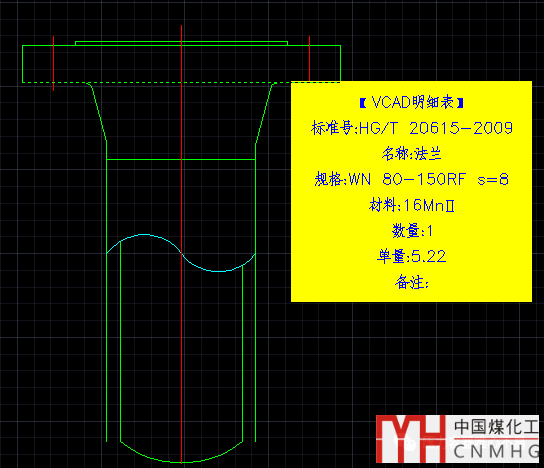

VCAD可以自動生成明細表，原理是將數據存在圖形之中，看上去是普通的線，但是使用VCAD程序繪制的圖形，均含有明細表的數據。

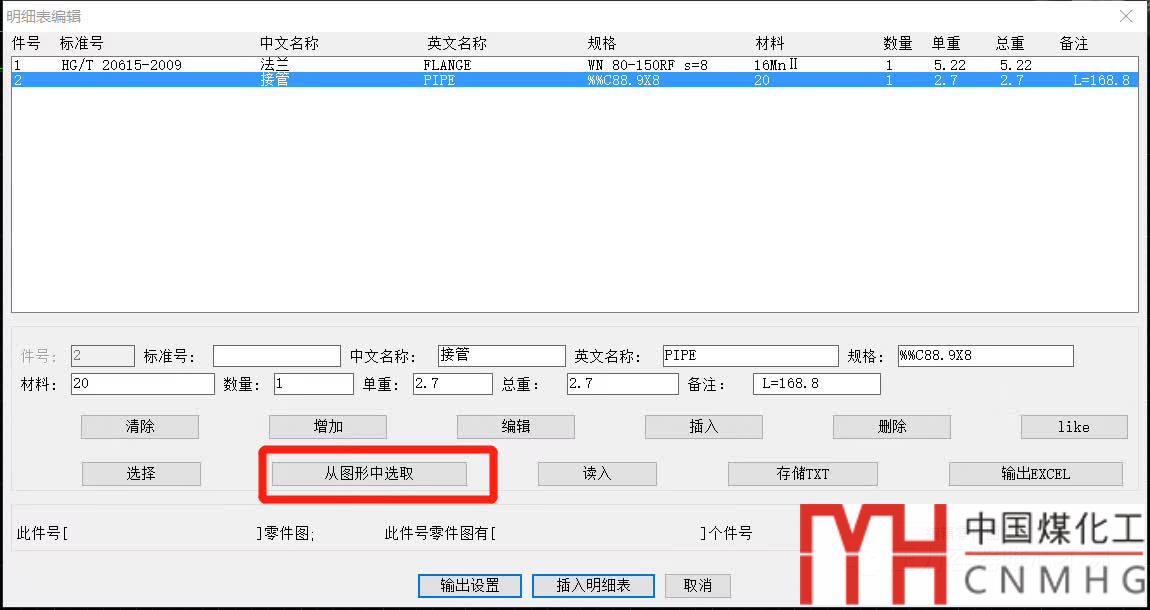

在繪圖時，專注于繪圖，當需要做明細表時，只需要將線中的明細表數據提取出來即可。使用從圖形中選取，點選相應的圖形，可以提取數據到明細表編輯器。

使用VCAD程序可以使得明細表的編輯非常方便。

實際使用過程中，很多用戶使用VCAD的明細表編輯器是非常頻繁的。對于常規設備能夠大幅度減少做明細表的工作量。

根據用戶的反饋，有時候做明細表時，從圖形中選取線獲得明細表并不是最方便的。如果能夠選擇一些數據，通過查詢直接得到明細表數據，那么明細表程序?qū)臃奖恪?/p>

舉個例子：

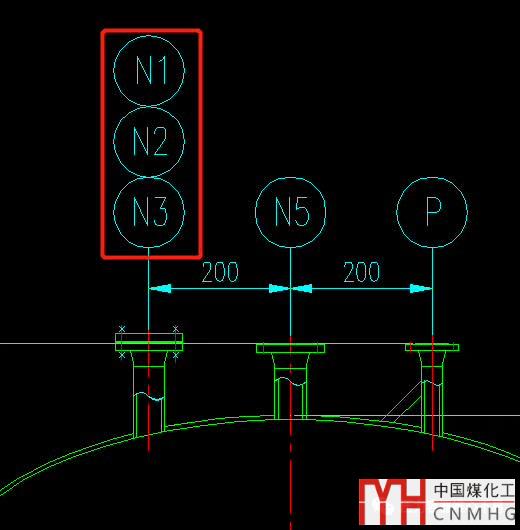

如下圖所示，上封頭上3個管口大小不一，由于圖紙表達的原因，N1，N2和N3只繪制了一個管口圖形，但是表示為3個管口，這個時候做管口明細表時，就只能選擇一個管口，其他兩個還需要到其它地方去找，或者手動輸入。

那么如何解決這個問題，能否直接通過選擇獲得明細表呢？

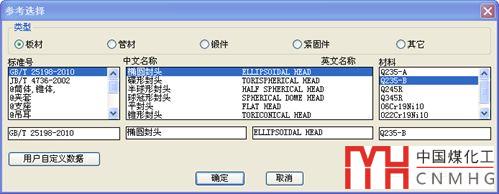

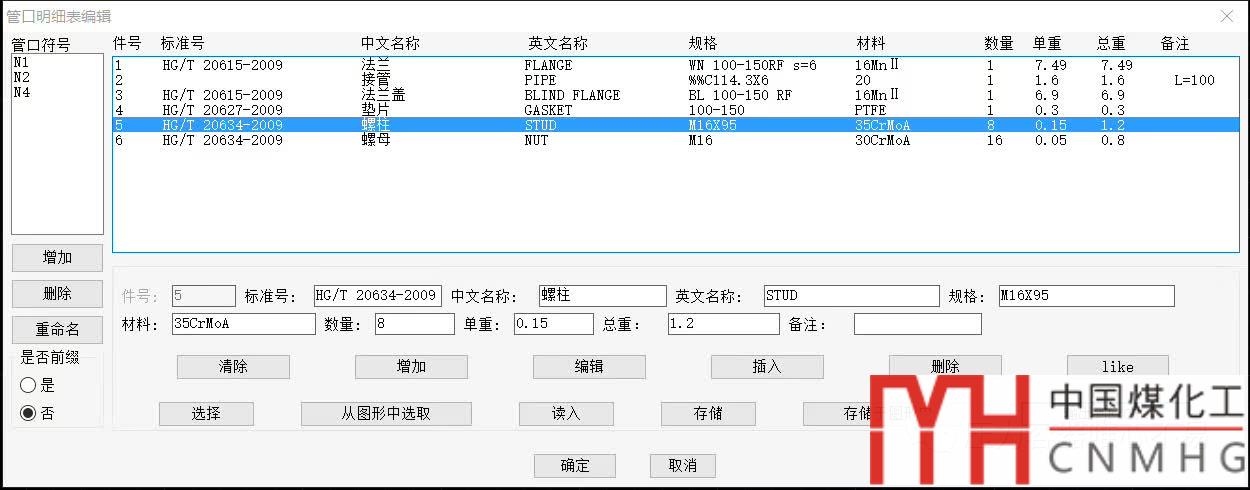

其實在最早就研究過這個問題，在明細表中有個“選擇”按鈕，當點擊“選擇”按鈕按鈕時，可以出來如下界面：

通過選擇材料種類，選擇標準號，或者內容，可以得到對應的明細表內容的名稱，這樣可以減少明細表的輸入量。

輔助輸入的數據存在“D:Program FilesVCADdatachose”下。 Excel格式的，可自己編輯。

數據中的“$$$$$$$$$$ ”為標準號分格符號

“@螺栓,螺柱 ”為標準號或者類型號，如果不想將類型號填寫到明細表中的標準號框里，可以在類型號前加“@”。

我估計幾乎沒有人用過選擇這個按鈕，使用頻率真是很低。原因可能是軟件默認的數據太少，自己去定義又麻煩，所以就直接棄用了。

經過考慮，最終將選擇按鈕改成完整的通過選擇獲得一個或者多個明細表。

操作如下：

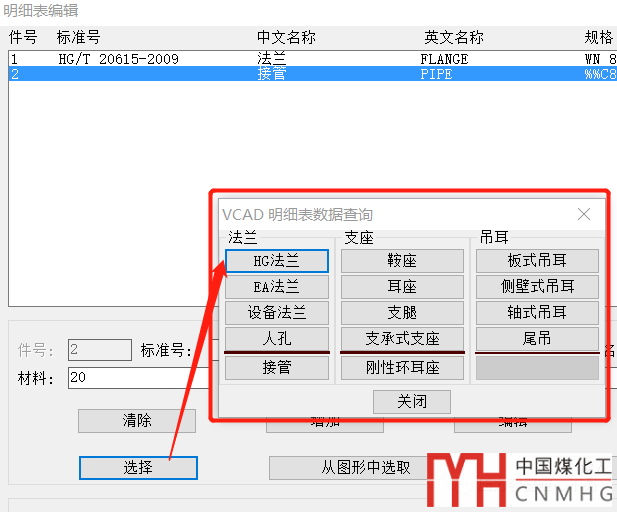

點擊選擇，出現如下對話框：

然后通過點擊查詢的模塊，比如HG法蘭，則出現如下的界面：

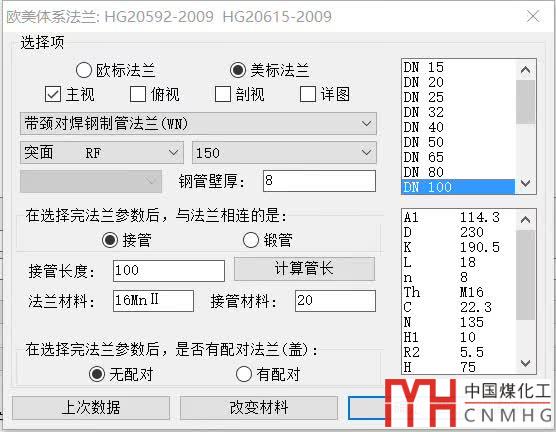

這個界面是不是很熟悉，對的，這個就是HG法蘭的繪圖界面，只是重復用在了選擇查詢里了，通過選擇法蘭的數據，點擊確定后，數據被轉到明細表或者管口明細表中。

使用了一下，對于做管口表，屬于百尺竿頭更進一步。因為相對于手動填寫，翻書找各種法蘭螺柱螺母的數據，點擊圖形生成已經是很方便了，而現在的改進，在點擊圖形生成明細表的基礎上又多了一種選擇。相信以后在管口明細表中，使用頻率將會比“從圖形中選取”還要高。

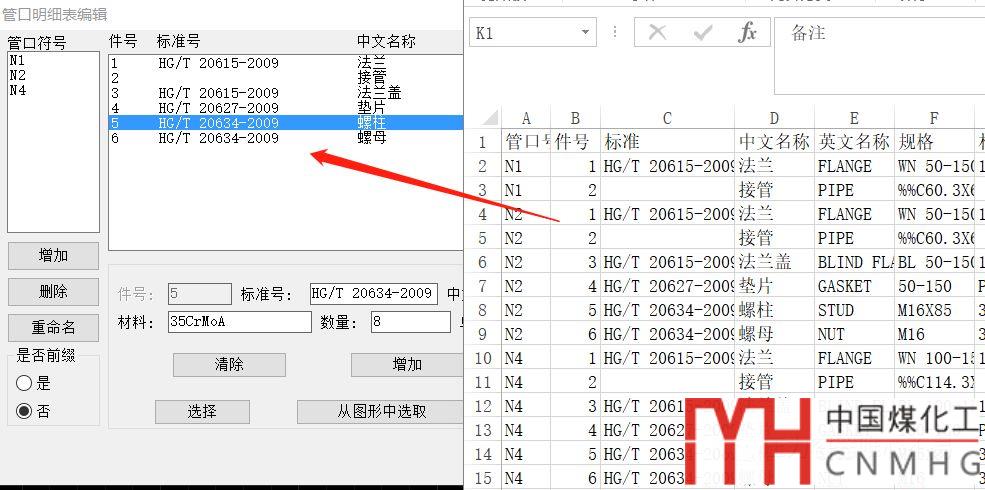

生成完后，可以點擊輸出到EXCEL，可以得到EXCEL的明細表。

輸出為EXCEL

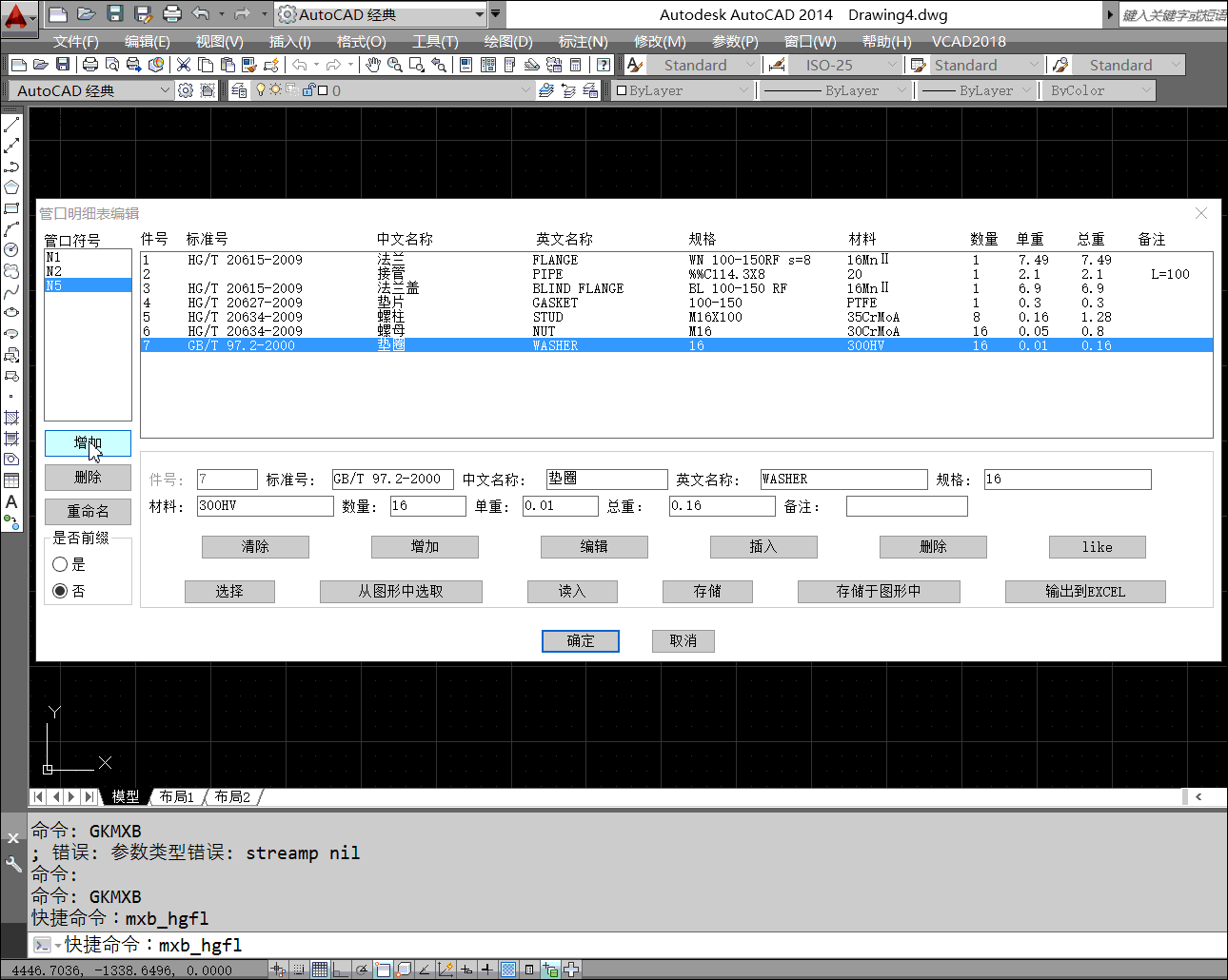

態演示如下：

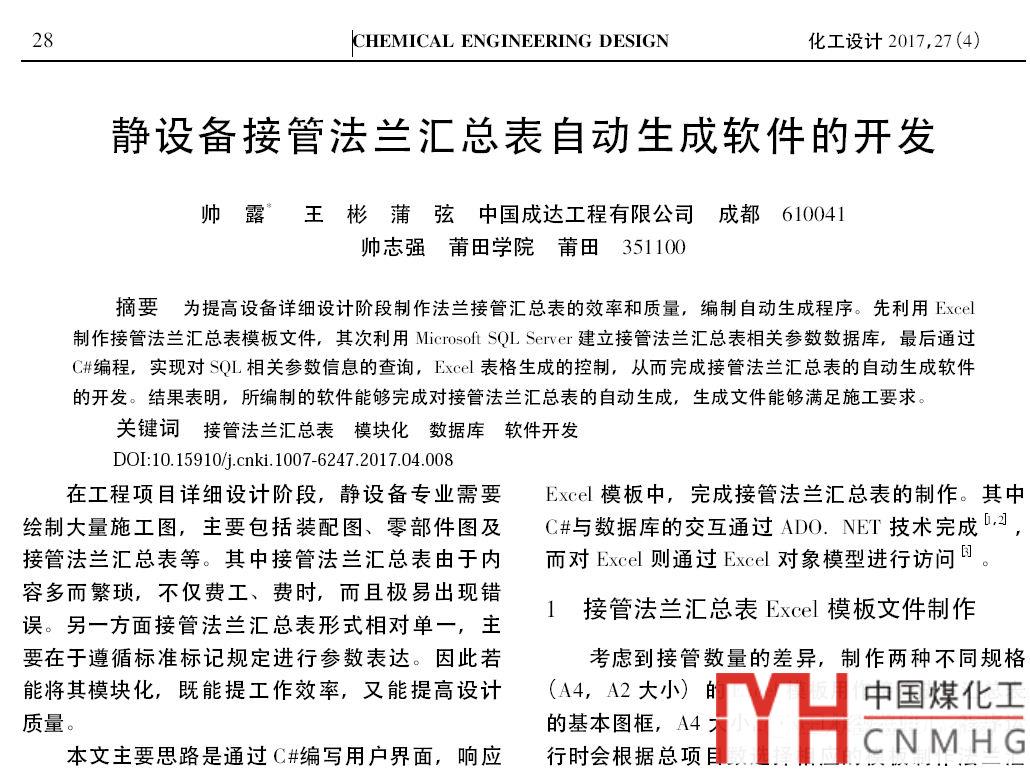

在化工設計雜志上有篇文章，講的是如何自動生成接管法蘭的匯總表。

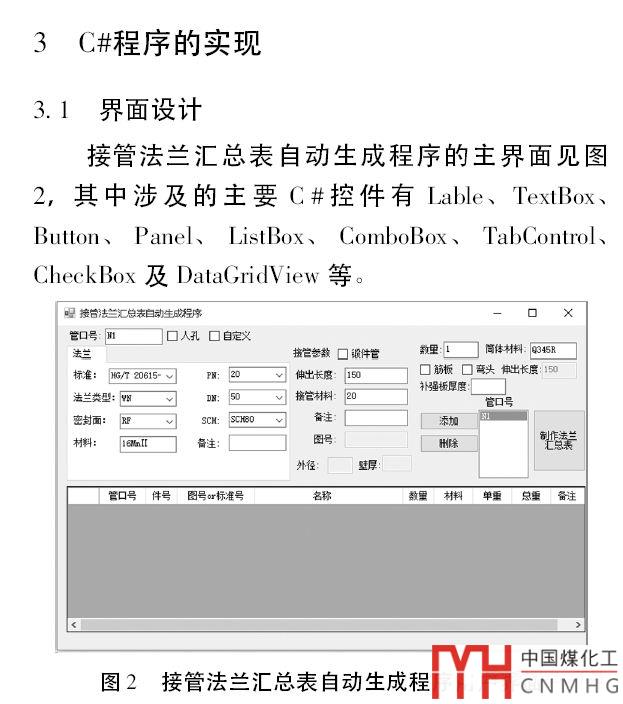

程序使用的是C#，程序的界面如下：

實現同一個功能的方法有很多，從這個界面可以看出，只能自己寫伸出長度，無法通過計算自動得到接管的長度。

此功能生成一個EXCEL的法蘭匯總表，然后再導入到CAD中。也不失為一種解決方案。
