對于儲罐焊縫系數，根據GB50341-2014，6.3.2條，焊接接頭系數，底圈罐壁板取0.85，其它各圈罐壁板取0.9，其對應的焊縫檢驗要求可見12.2.1。12.2.1的探傷原則是根據是否是底圈板和厚度來劃分。

在API650中，對于碳鋼來說罐壁的焊縫系數取1，對于不銹鋼來說，按照附錄表S-4，焊縫系數可取E=1,0.85,0.7.其中E=0.85，對應檢測符合A5.3的要求，即縱向焊縫符合8.1.2.2a項要求，環縫符合8.1.2.3要求；E=0.7，無需檢測。

焊縫系數取1，對應的焊縫檢驗要求為符合 8.1.2的要求。8.1.2的要求原則是根據板厚來確定探傷比例。

壁厚≤10mm,每30m一個抽樣射線照相點；

壁厚在10~25mm，還應對板上全部縱向環向接頭頭的交叉點都應射線照相，每張照片在縱向交點每側應清晰地顯示不小于75mm(3in)的縱向焊縫和50mm(2in)另一方向的焊縫長度。底層罐壁的每個縱向接頭都應取兩個抽樣射線照相點，一點應盡可能靠近罐底，另一點則可任意取.

壁厚大于25mm，縱縫需要100%RT檢測。

如果上面看的太煩，可以直接看結論，對于罐壁來說:

1. 不要看到焊縫系數取1就認為是100%RT，對于API儲罐并非如此。

2. 厚度越厚，探傷要求越嚴格，GB和API都按照厚度10,25分為3檔。

3. GB焊縫探傷和API650類似，但是焊縫系數取的卻低15%。

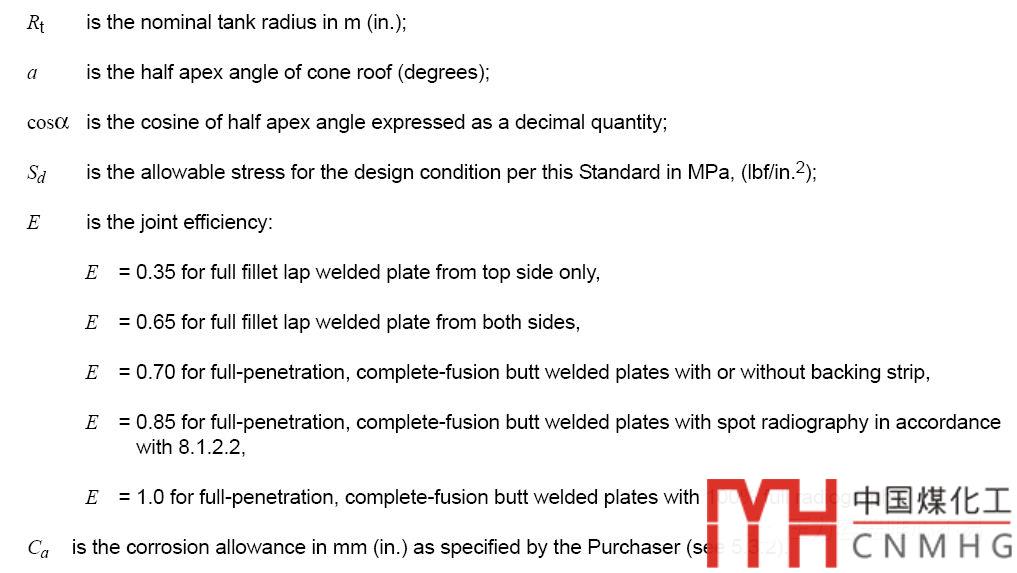

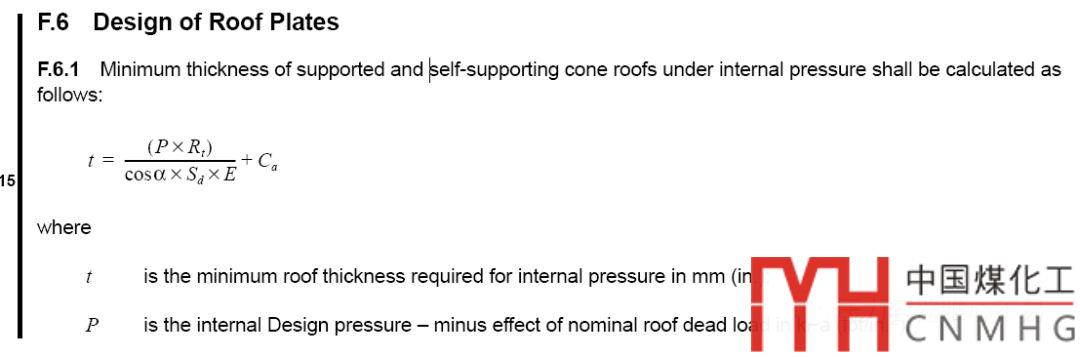

對于罐頂來說，API 650-2016需要校核各種頂?shù)膬?nèi)壓，頂?shù)膬?nèi)壓計算和焊縫系數息息相關。比如對于錐頂來說：

外側搭接連續焊，焊縫系數取0.35

內外部搭接連續焊，焊縫系數取0.65

對接全焊頭結構，不RT探傷，焊縫系數取0.7

對接全焊頭結構，局部RT探傷，焊縫系數取0.85

對接全焊頭結構，全部RT探傷，焊縫系數取1

對于錐頂來說，制造上采用搭接單面焊是最方便的，對于排版來說，不要求高精度。隨著焊縫系數的上升，制造檢驗的難度都迅速上升。比如采用全焊透，雖然厚度可以降低一半。但是對于排版拼接來說需要非常精確，還需要考慮焊縫收縮。制造費用比搭接單面焊要高出許多。實際設計時還需要綜合考慮。
