偶然發現

一位朋友偶然發現一個問題。

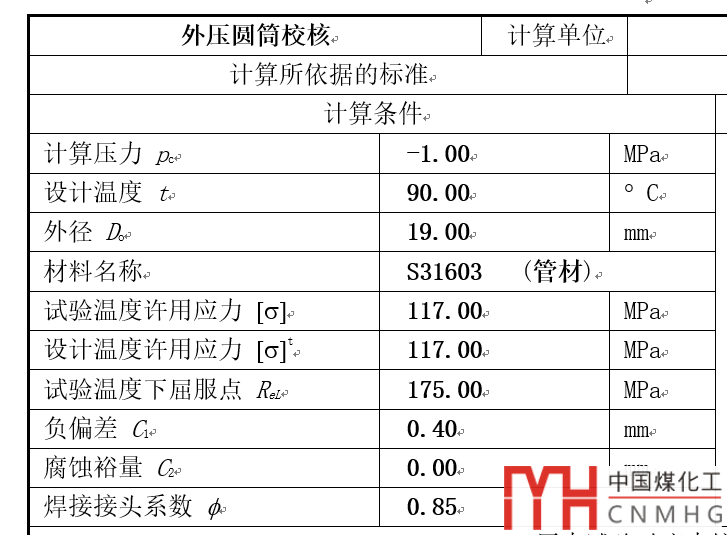

設備的換熱管數據如下：

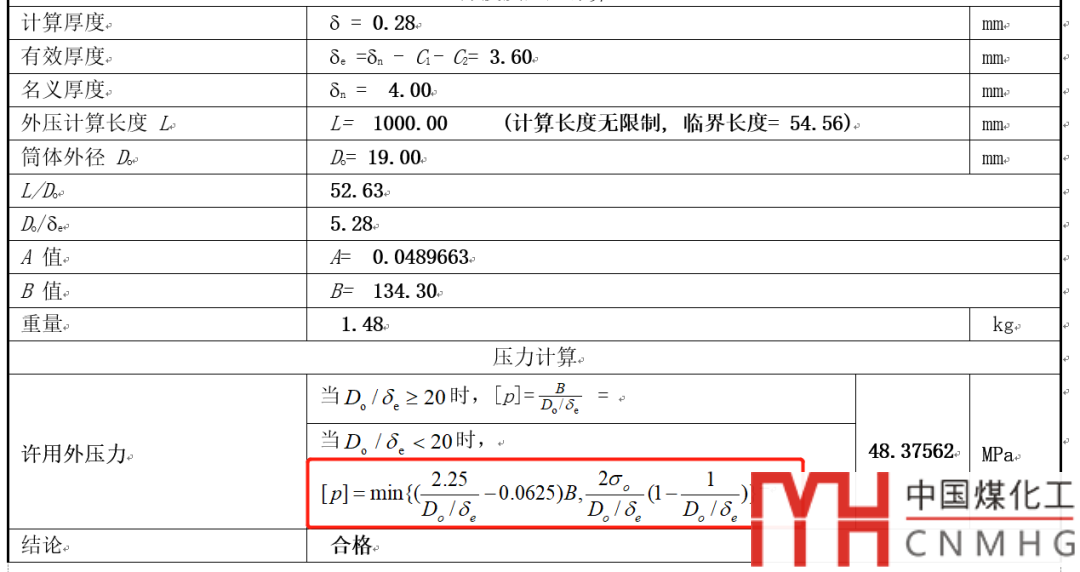

計算結果如下：

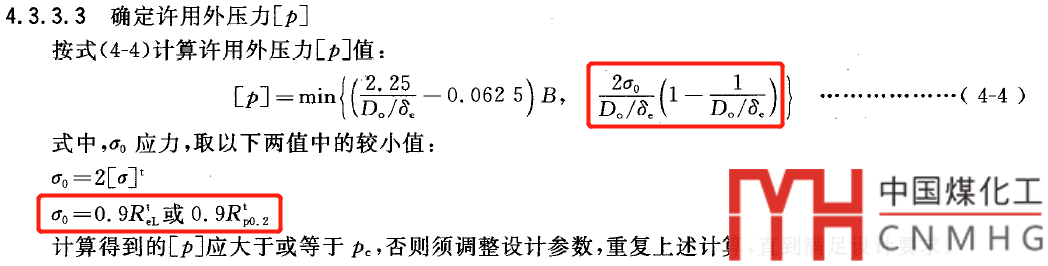

朋友技癢難耐，想要手動算一下軟件算的對不對。由于換熱管屬于厚壁圓筒，在這個算例里，決定許用外壓力的計算公式為為如下公式：

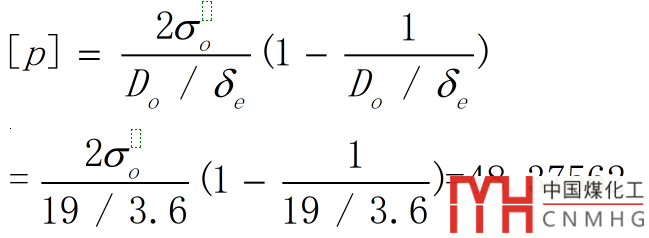

代入數值：

求得軟件中，取的：σo=157.5MPa.

S31603的常溫屈服強度為175MPa，設計溫度下的屈服強度為150.5Mpa。

所以軟件中的σo的取值0.9*175=157.5MPa，其取值為常溫屈服強度。而規范中要求取值為設計溫度下的屈服強度。

如果取值為設計溫度下的屈服強度，其許用的外壓為41.6MPa，而不是48.38MPa。

我驗算了一遍，先是驚的目瞪口呆，后是佩服的五體投地，不是因?yàn)镾W6錯了，而是

竟然--

真有人--

將數據代入--

計算！

畢竟這一項屬于外壓的強度屈服失效，除了換熱管或者厚壁的夾套內筒，一般很少出現，遇到也是掃一眼就過去了。能夠手動去核算的應該是聊聊無幾。

真乃神人也！

補丁更新

為什么會出現這種情況呢？

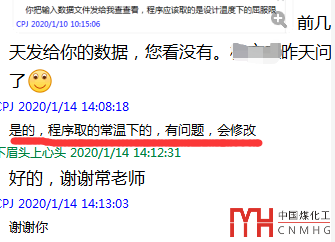

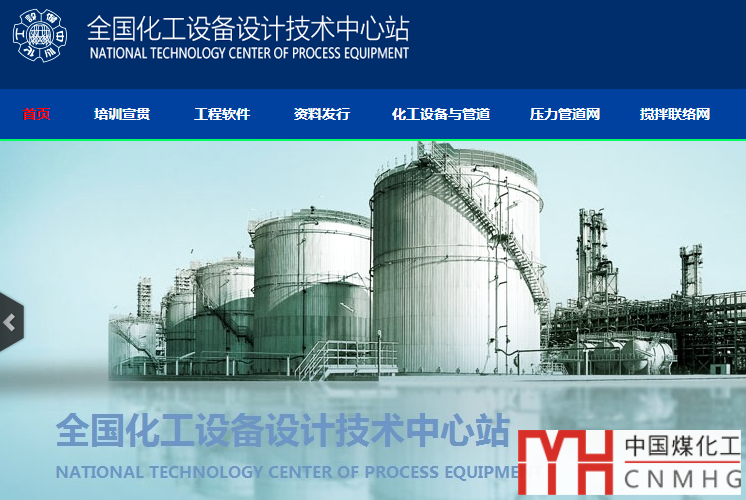

通過朋友聯系了中心站的常老師，將輸入文件發給了老師審查。不久就有回復，說是程序取的值為常溫下的屈服強度，會修改。

不久，中心站發布了一個補丁，將其作為其中一項修改過來。需要補丁的朋友，可以移步：

http://www.tced.com/software_patch_detail.aspx?id=19

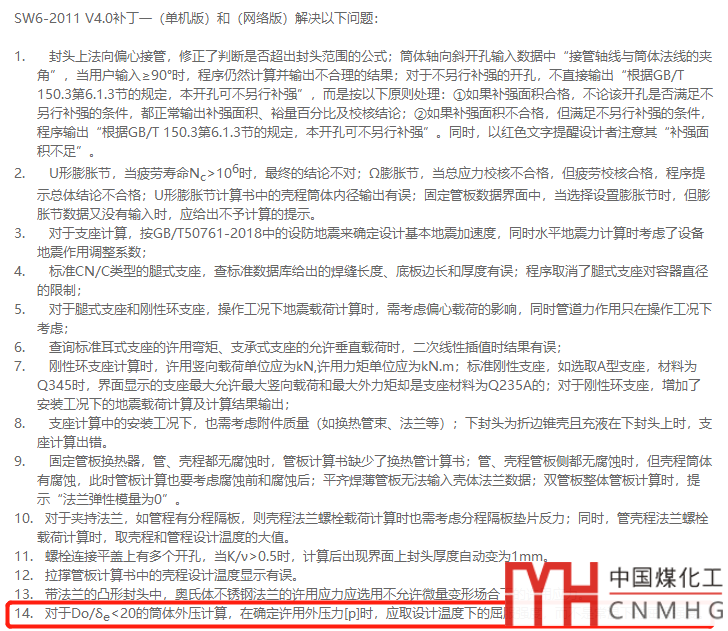

補丁修改的主要內容有：
