GB/T151的管板適用范圍是2R范圍內具有均勻厚度的圓平板， 在其布管區范圍內，除分程隔板處局部外，具有均勻密集開孔。 管板的計算方法，不適用于結構特殊（如與法蘭搭焊連接的固定管板及圓環形管板等）以及布管或載荷條件特殊的管板（如具有不同管徑的換熱管，部分布管或其他不能視為軸對稱結構的管板）。

但是在設計中，由于一些工藝要求，布管必須要做成非對稱的，而且布管的數量非常少。管板周邊布管區無量綱寬度k>1，常規計算無法進行。

非對稱布管管板采用采用ANSYS軟件進行數值計算是一個比較好的選擇。首先建立其三維有限元模型，對其在熱載荷與機械載荷共同作用下的6種工況進行了詳細的應力分析（如果是有腐蝕，那么還需要計算腐蝕前的6種工況），按照J(rèn)B4732和GB151標準分別進行強度評定與換熱管穩定性和拉脫力評定，最終確定換熱器各結構參數。

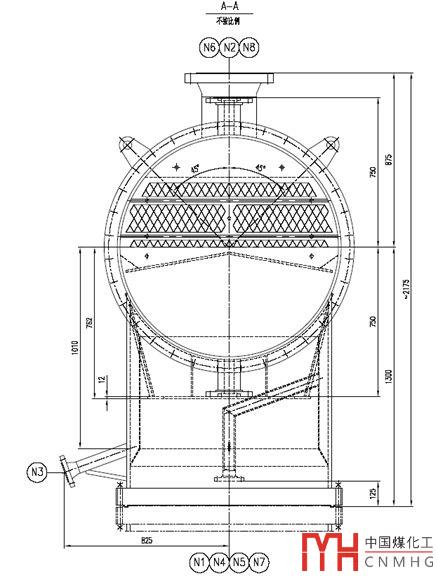

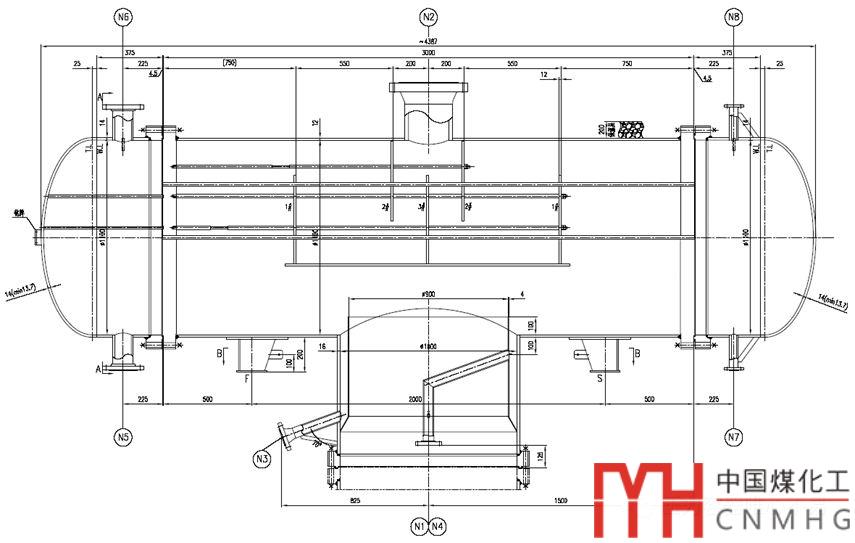

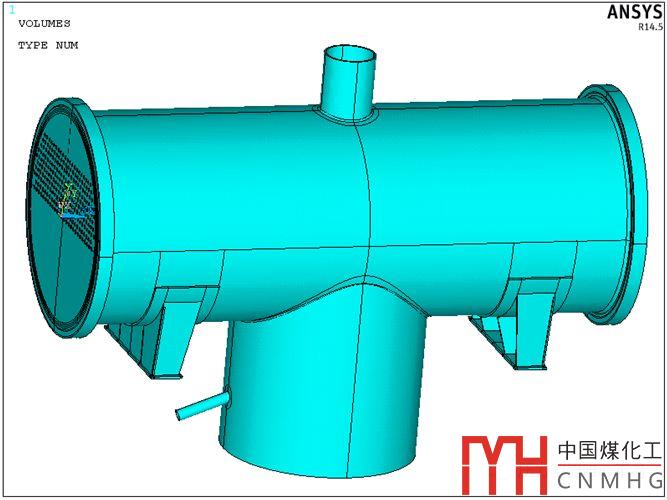

將圖紙轉化為3D的模型

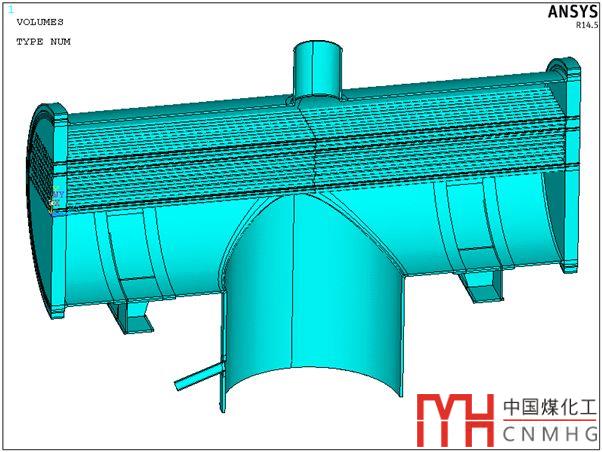

管板、換熱管、殼體1/2三維模型

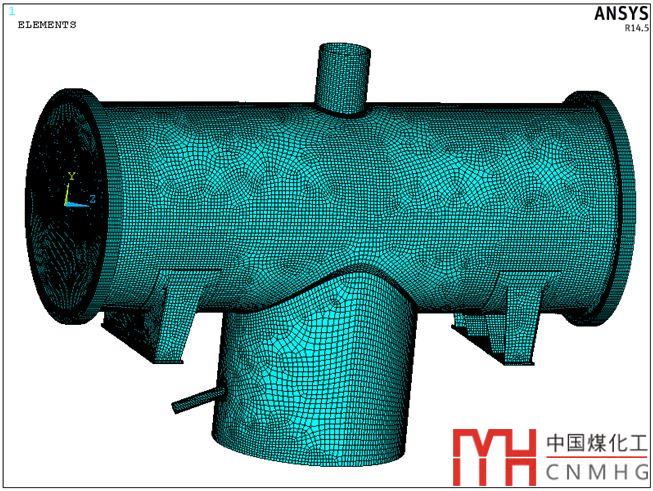

管板、換熱管、殼體全模型網格劃分

管板、換熱管、殼體1/2模型網格劃分

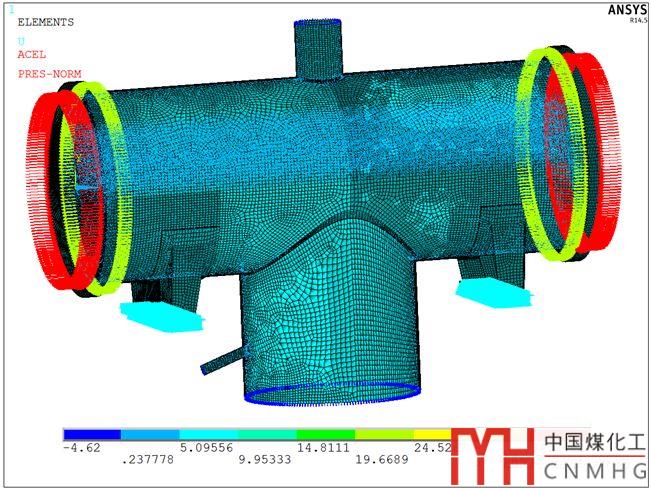

其中一個工況的邊界條件

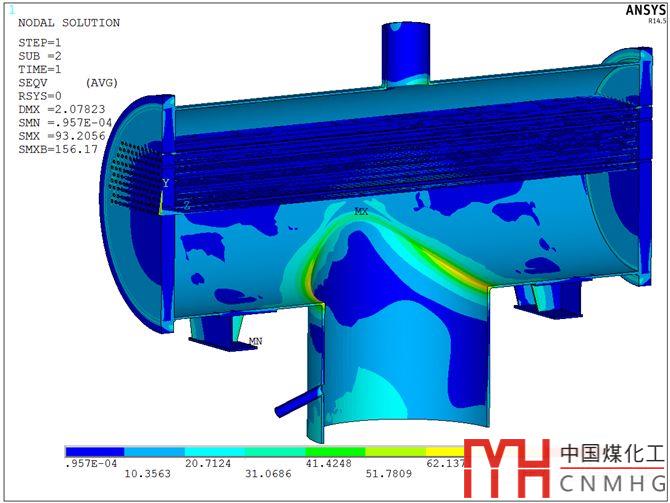

其中一個工況的應力云圖分布

建立了非對稱管殼式換熱器的三維有限元模型，對結構在不同工況下面進行了熱-結構耦合分析，獲得了結構溫度場分布以及結構應力分布。

管程與殼程的溫差對管板應力值影響較大，同時也會使換熱管產生較大的軸向拉應力或壓應力，可以通過調整折流板間距、增加換熱管壁厚、增加換熱管與管板焊角高度等措施來保證結構應力評定通過。
