PVElite常用數據的填寫及技巧：

1.合理利用Plot，直觀顯示尺寸，比如管口開孔補強，裙座底板，設備法蘭尺寸均有Plot按鈕可供選擇。

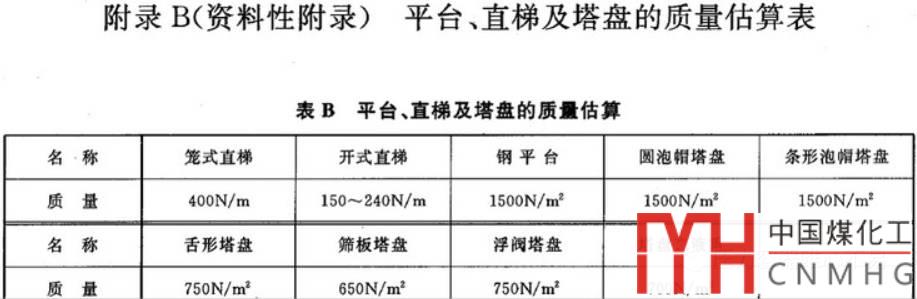

2.內件參數填寫。收到條件時很多數據是沒有的，需要根據經驗定。散堆填料，塔盤，平臺等。可以參照HG/T 20580-2011《鋼制化工容器設計基礎規定》

3.PVElite里密度是kg/cm3，我們一般常見的是300kg/m3，輸入的時候最好輸入300e-6，這樣比較不容易出錯

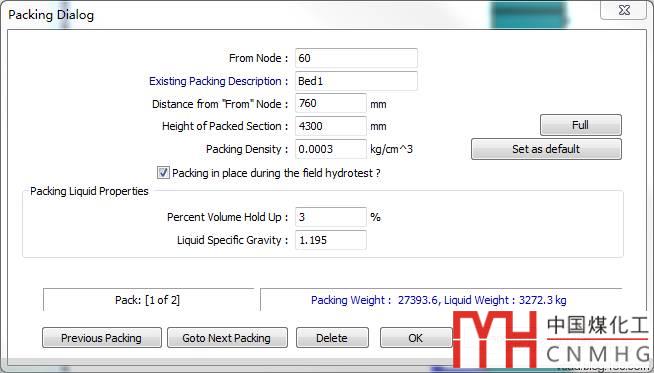

4. 規整填料持液量一般為3~5%的體積。

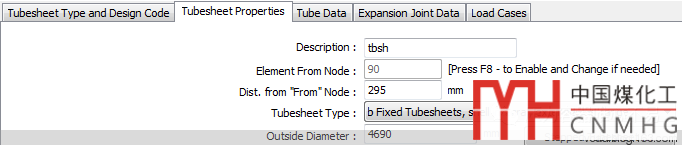

5. 換熱器的管板位置，按F8，輸入不與管板接觸的最近的節點。，比如90節點，295mm，比100節點，0mm要好。不會出現法蘭與管板之間的間隙。

6. 設備法蘭可參考NB47022~47023的結構尺寸計算。當采用此種法蘭時，可以不考慮程序中橙色警告

禁用甲型平焊法蘭NB47021

ASME的是不允許使用NB/T47021的甲型平焊法蘭的，ASME中沒有此種焊接結構，焊角尺寸無法被AI認可。

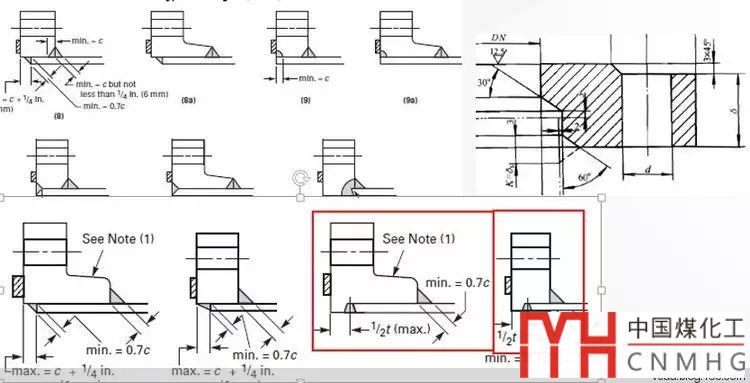

如果一定要用平焊法蘭可以采用類似的焊接結構。如附錄2中圖2-4（4a）

7. 等效直徑

按照NB/T47041-2014塔式容器

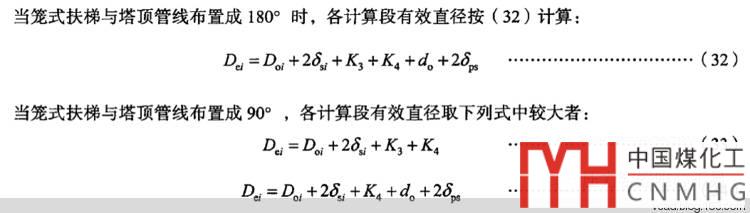

Doi=第i段容器 外徑 δsi=保溫防火厚度

K3=扶梯當量寬度400 K4=平臺當量寬度

do=塔頂管線外直徑 δsp= 管線保溫層厚度

【在SW6中最大管線外徑

最大管線外徑相當于NB/T47041中的塔頂管線外徑，它是用來計算風載荷中筒體的有效直徑，由于塔頂管線一般都要從塔頂下到塔側面，所以計算迎風面積時應該把塔頂?shù)墓芫€外徑d0+2*保溫厚度包含其中。

扶梯與最大管線相對位置

此處也是用來計算風載荷中筒體的有效直徑，由于在最初設計時候扶梯和管線的相對位置不確定，所以一般取其最大迎風面積為管線+扶梯，即180°，這樣算出來比較保守。避免以后的改動。

】

在PVElite里的Dei=kD，D=容器外徑+2*保溫厚度

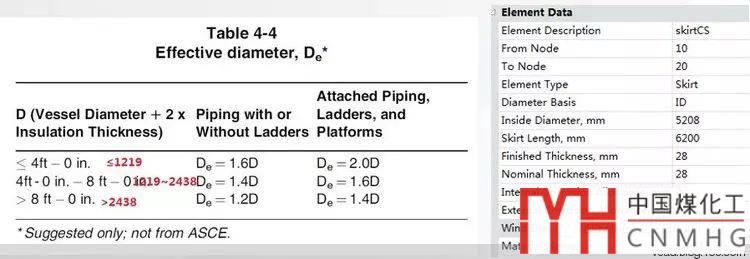

（K值見：Pressure vessel design menu 表4-4）

建議k值：小直徑的輸入大點，大直徑的輸入小點，最低不小于1.2，可根據GB的算出來的直徑Dei/D來取k

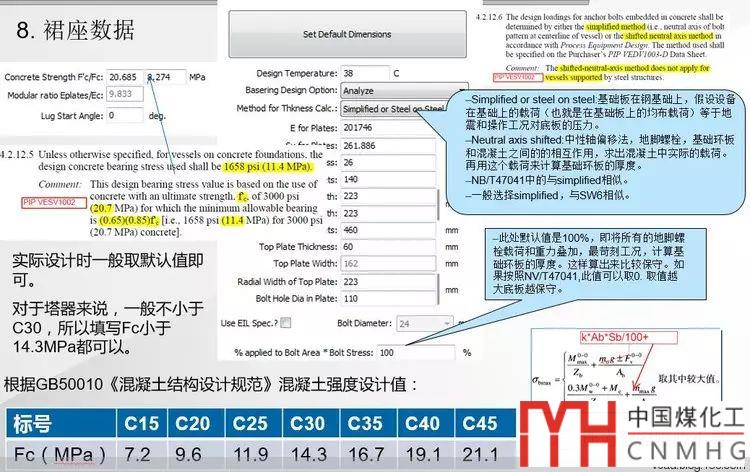

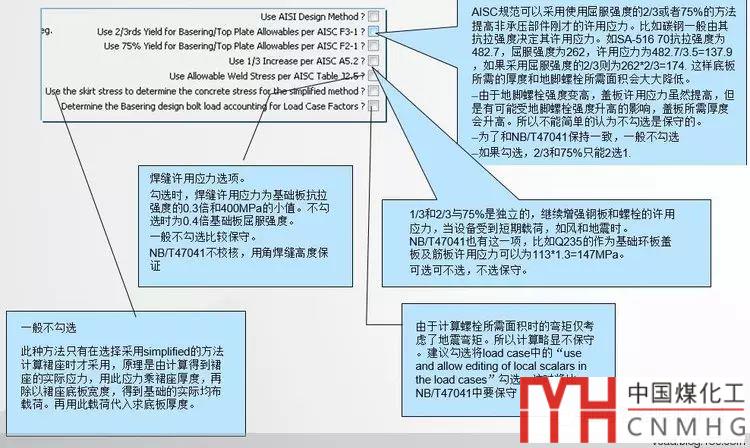

8. 裙座數據
