經常有人問一個問題：

外壓錐殼與筒體連接處應不應該做支撐線？為什么有時候做支撐線算不過，不做支撐線反而能算過？

聽過秦老師講課的都知道，這個地方有四種方法計算，只要其中一種計算通過就合格了。即設計人員自己定是否需要做支撐線。如果做支撐線能夠計算通過，就可以做支撐線。如果不做支撐線能夠通過就不需要做支撐線。

舉例：

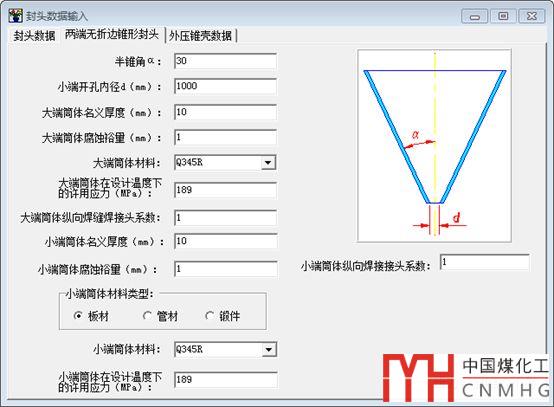

我們以零部件模塊的錐形封頭為例，大端直徑是2000，小端直徑是1000mm，半錐角是30度，厚度均為10mm。外壓為-0.1MPa。

大小端做支撐線

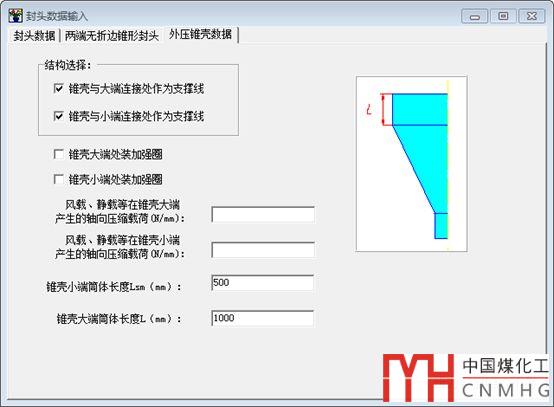

選擇大小端都做支撐線

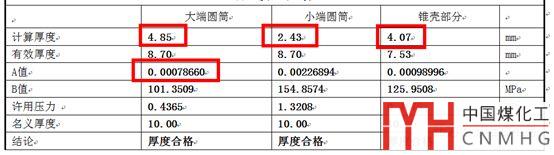

其計算結果如下：

從計算結果可以知道，大端筒體，錐體和小端筒體分別用各自的筒體直徑，但是外壓計算長度三者用各自的長度。

我們驗算一下，大端筒體的外壓計算長度L=1000，Do=2020，有效厚度t=8.7

L/Do=0.495，Do/t=2020/8.7=232.18，查GB/T150.3的圖4-2可以得到A值為0.0008.和計算書一致。

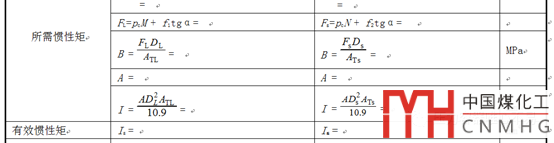

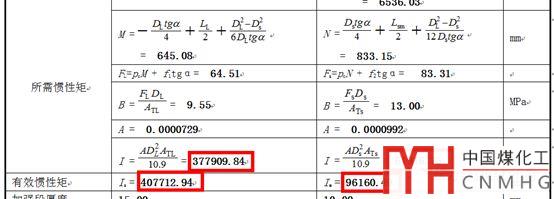

既然需要起加強作用，那么就必須核算錐殼和筒體連接處的慣性矩夠不夠了，如下圖所示：

大小端不做支撐線

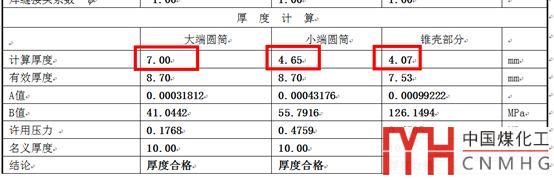

如果選擇不做支撐線，計算結果如下：

從結果可以看到，大端筒體，錐體和小端筒體分別用各自的直徑，但是外壓計算長度三者都是一樣的。

我們驗算一下，大端筒體的外壓計算長度L=大端筒體1000+錐體866+小端筒體500=2366，Do=2020，有效厚度t=8.7

L/Do=1.171，Do/t=2020/8.7=232.18，查GB/T150.3的圖4-2可以得到A值為0.00032.和計算書一致。

既然不起支撐作用，那么也就不必核算錐殼和筒體連接處的慣性矩夠不夠了。

結論：

也就是說，外壓做不做支撐線看需要，設計者可以自己定是否需要做支撐線。

大小端都不做支撐線，大端做支撐小端不做，小端做支撐大端不做，大小端都做支撐四種工況只要有一種計算合格，那么就是合格的。

塔器的外壓錐殼

上面的結論都知道，但是實際應用中，卻還是有困惑，為什么塔器變徑端（錐殼計算）的錐體設計會有比較大的問題。

舉個例子：

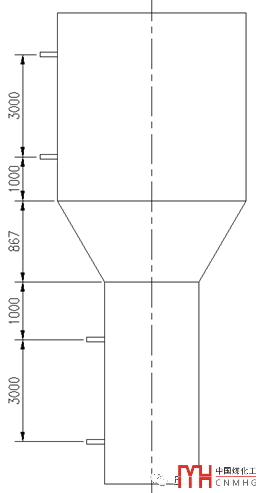

下面一臺塔的過渡段和大小端筒體，大端直徑2000，外壓計算長度是3000，小端直徑是1000，外壓計算長度均是3000，錐體是867mm，半頂角約為30°，厚度均為10mm，負壓為-0.1MPa。在靠近錐體1000mm處焊接有外壓加強圈。

在零部件里經過計算，大小端不做支撐線，均可以合格。

按照前面的結論，那么此時最容易通過的方法時，大小端均不作支撐，因?yàn)殄F體等效直徑小于大端筒體直徑，壁厚一樣，外壓計算長度錐體又短于大端筒體。所以錐體的外壓計算厚度肯定要小于筒體外壓計算厚度，計算肯定過。

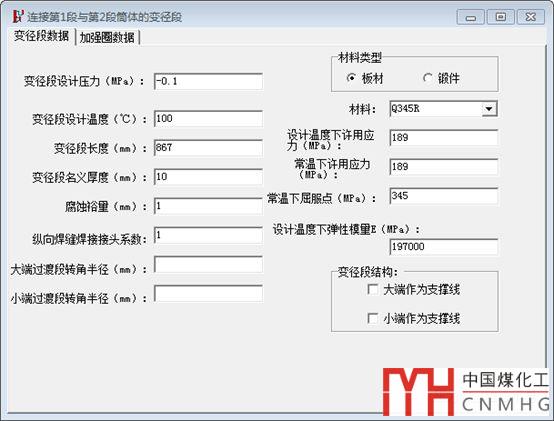

同一個模型在塔器模塊里，不做支撐線。

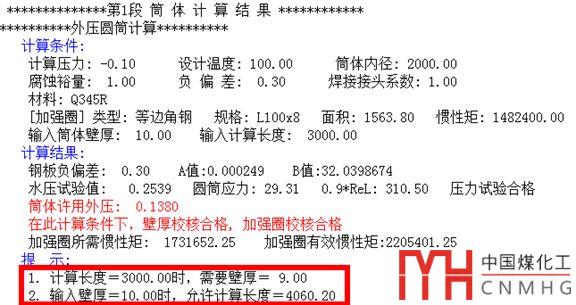

大端筒體計算的結果如下，計算合格。當外壓計算長度為3000時，需要壁厚9mm。

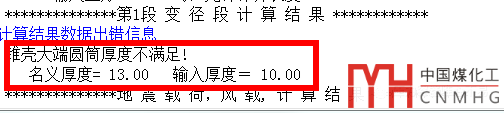

變徑段計算結果如下，提示大端圓筒厚度不足。

這到底是什么原因呢？

我推測SW6的塔器模塊的錐體外壓計算流程有問題，因?yàn)槿绻蛔鲋尉€，那么大端筒體，錐體，小端筒體的計算長度均會按照最保守的長度來計算，即，3000+867+3000=6867mm。對于大端筒體，外壓計算長度如此之長，那么必然導致大端筒體大概率計算不過。

如果不做支撐線，時需要加厚筒體或者錐殼的厚度。如果修改成做支撐線，那么要達到做支撐線的慣性矩要求，也需要增加錐殼或者筒體厚度。也就是說本來一個合格的設計，因?yàn)檐浖脑颍瑹o論做不做支撐線，必須要加厚。這是非常不合理的。

此種情況下按照保守的設計是非常不合理的。因?yàn)樵O(shè)計人員一般會在錐體附近處加外壓加強圈。兩個外壓加強圈一般不超過大端筒體上的加強圈距離。

此處建議SW6的塔器錐殼計算增加小端筒體長度和大端筒體長度的輸入項。不要自動采用大端筒體的計算長度和小端筒體的計算長度，避免產生不經濟不合理的設計。
