無塑性轉變溫度(NDTT--Nil-Ductility Transition Temperature)--表示材料由韌性斷裂向脆性斷裂轉變的溫度。無塑性轉變溫度是評定材料性能，進行低溫壓力容器安全評定的關鍵數據。設備做水壓時，水溫要用這個溫度作為參考的值向上加一定的溫度來保證設備打水壓時材料不會脆性破壞。

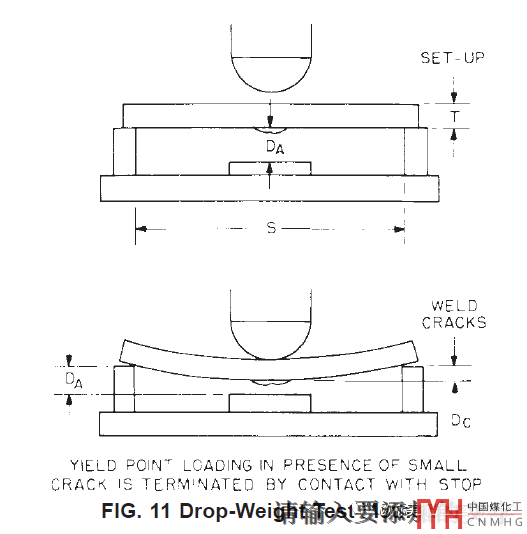

無塑性轉變溫度是用落錘試驗來測定的。落錘試驗是由美國海軍研究所(NRL)在爆炸鼓脹試驗的基礎上發展起來的，實際是一種裂紋傳播試驗（止裂試驗）；后來該方法列入美國標準即ASTM E208,中國參照ASTM標準制定了GB/T 6803。
落錘試驗法的優點：試驗可以直接給出無塑性轉變溫度,且試驗結果波動小，一般只有5℃左右；試驗設備簡便，試驗裝置及操作簡單。下面就簡單介紹一下試驗

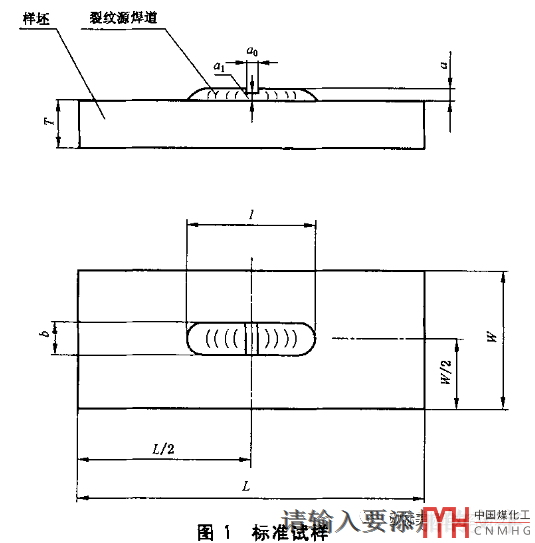

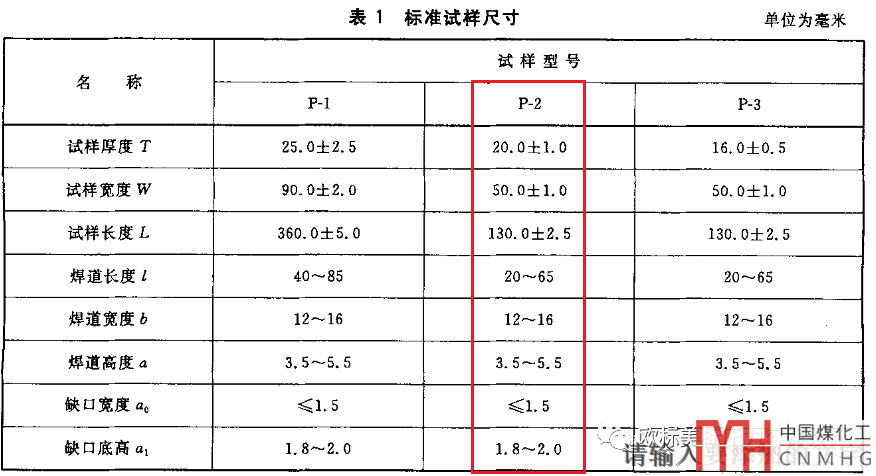

壓力容器用材料的NDTT的測定要根據P-2型試驗，因?yàn)镚B/T 150.2的4.1.7條規定的，為啥規定是P-2不是P-1或P-3或者輔助的P-4~P-6呢，除了P-2型試樣的尺寸大小適中，便于試樣的加工和試驗的操作；同時還因?yàn)樵诓煌吞?hào)試樣的一系列試驗中發現，P-2型試樣測定的無塑性轉變溫度稍高；無塑性轉變溫度稍高對壓力容器來說意味著偏保守，水壓試驗時水溫要求要高一點。

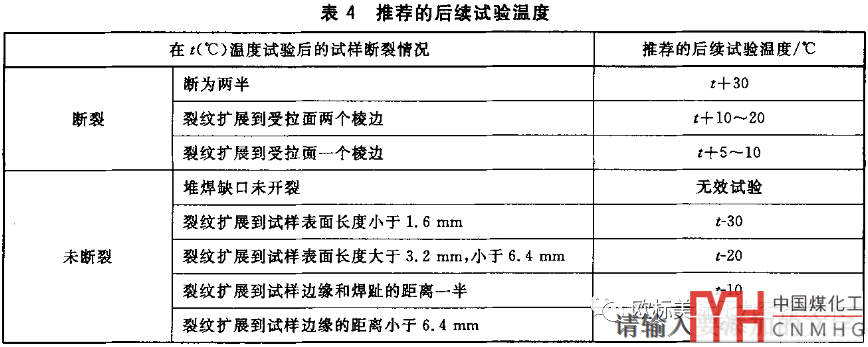

根據不同溫度下試樣受拉面的開裂情況，判斷試驗材料的無塑性轉變溫度.判斷方式見下圖,表3沖擊能量不能使試樣接觸工作臺的時，對試樣沖擊能量增加70J左右直到接觸工作臺為止。然后根據試樣的斷裂程度，重新做試驗或得到無塑性轉變溫度。

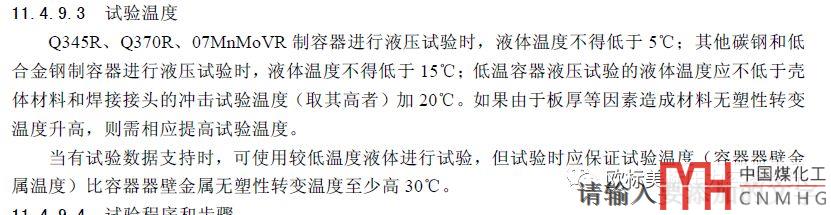

GB/T 150.4的11.4.9.3條的前半部分“Q345R、Q370R、07MnMoVR 制容器進行液壓試驗時，液體溫度不得低于5℃；其他碳鋼和低合金鋼制容器進行液壓試驗時，液體溫度不得低于15℃。”對于冬季發貨的設備太有難度，所以標準還給留了個比無塑性轉變溫度高至少30℃的規定。成功的工程實踐證明，水壓試驗時試驗溫度至少要保證比容器材料無塑性轉變溫度高30℃（記得ASME BPVC規定是30℉（17℃））,就可以避免耐壓試驗過程中因低溫而造成的脆斷。

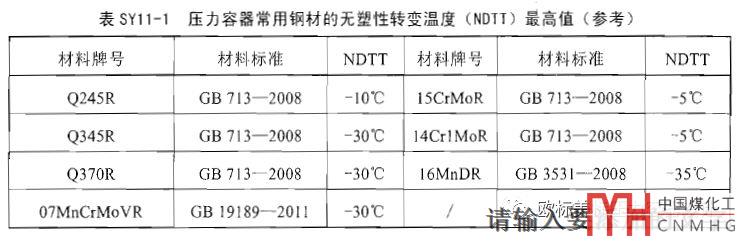

GB/T 150的釋義中給出了部分常用碳鋼和低合金鋼的無塑性轉變溫度見下圖，冬天做水壓時可以參考使用。冬天且溫度較低時做水壓試驗，低合金鋼殼體材料較厚，建議自己公司做個使用材料的落錘試驗得到真實的無塑性轉變溫度，做到心里有底別搞的設備制造好了，水壓的時候裂了。
就寫這么多吧，再寫就是扯淡的廢話了！
