焊接接頭及坡口型式的選擇應考慮到元件的結構，厚度以及材料焊接性等因素的影響。在全焊透的情況下，焊接坡口的變化并不影響焊接接頭的機械性能，但不同的接頭形式應力集中程度是不同的。
很多結構破裂的裂紋初始產生是由于結構中應力集中，局部應力和拉伸殘余應力較高的焊接接頭的缺陷處。如果結構設計不合理，又使壓力容器制造和使用過程中容易產生缺陷。設計人員畫在圖紙上的結構，盡量少拍腦袋創造，要盡量按照標準給的結構或參考標準給的結構，也不要提實現不了的要求。

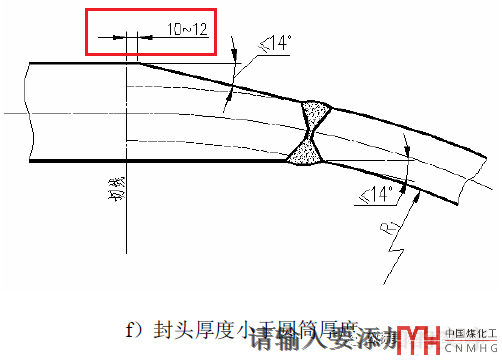

我們?cè)趨⒖紭?biāo)準給的節點時要對節點適當?shù)牧私猓鏕B/T 150.3附錄D的筒體和半球形封頭連接時下圖為啥有個10-12mm的要求。是因?yàn)榉忸^壓制和筒體卷制過程會有偏差，筒體和封頭組對也不可能很完美；為了防止加工斜邊過程中出現加工誤差導致過多的加工圓筒，導致削邊超越封頭切線，所以預留圓筒與切線間有10mm~12mm的直段后再削邊。

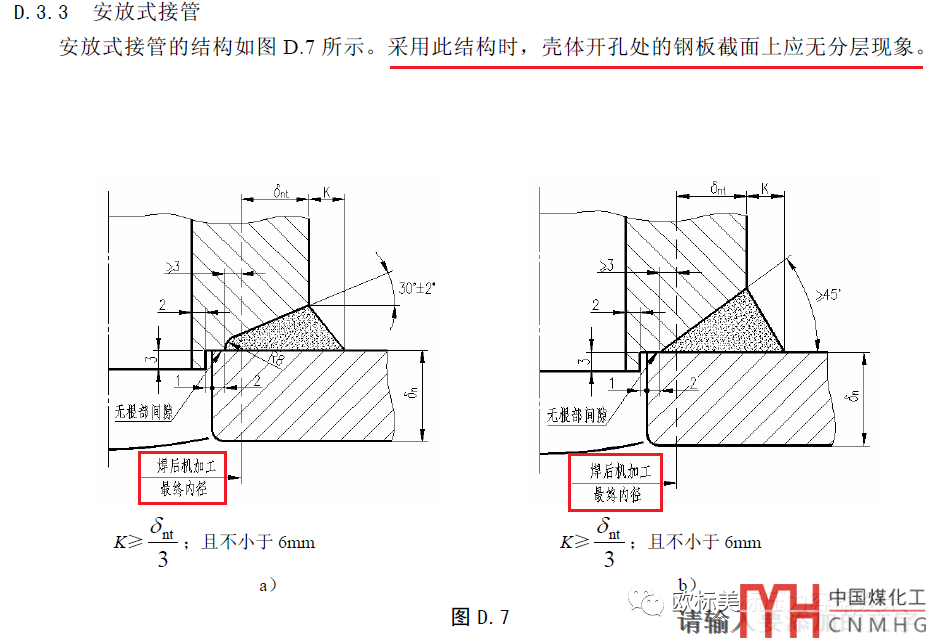

接管與殼體/平蓋的焊接用插入式、安放式還是用嵌入式；除了了考慮壓力容器操作條件外還要考慮是否方便焊接及方便無損檢測，要考慮筒體變形的控制，還要考慮經濟成本。安放式的為啥要焊后機加工，有些是否可以不機加工。焊后機加工的要求是因?yàn)槿绻卜攀降慕庸芎芎?，這個角焊縫很難實現保證質量的全焊透，所以要把容易出焊接缺陷的部分加工掉。用了這個圖就在說一點為啥要求開孔處鋼板截面不能有分層：一、如果有腐蝕就不只是接管直徑方向的腐蝕了，還會沿著分層處進入筒體厚度中間腐蝕。二、如果管口是工藝性的管口在管道載荷的作用下會把殼體厚度上撕成多層。如果我買鋼板時已經提了UT檢查要求是否還要提開孔處的UT檢測要求。還需要！因?yàn)殇摪宓?00%UT檢測是很粗的不是真正的100%（畫格子的會有遺漏）。

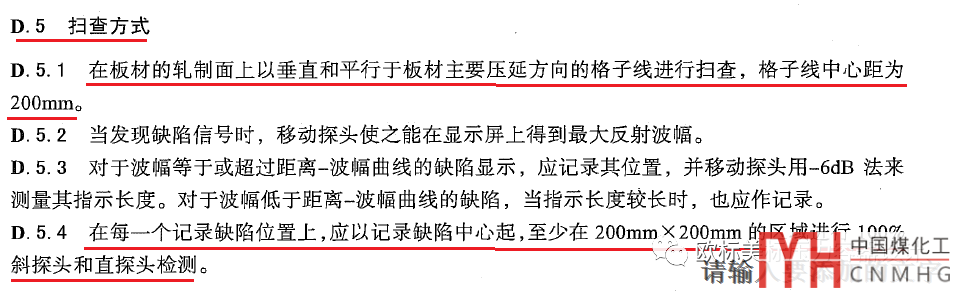

NB/T 47013.3附錄D鋼板的UT檢測部分

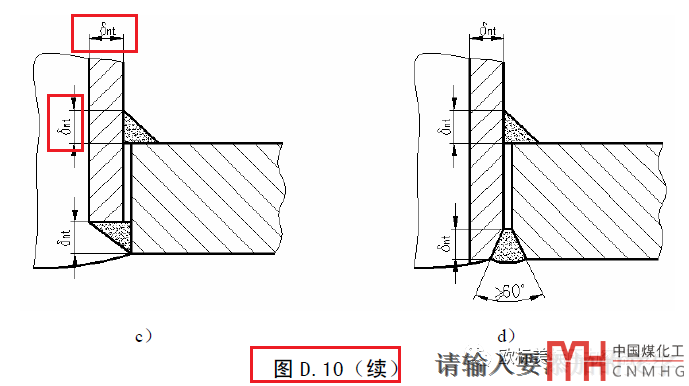

小接管的焊腳：有部分行業或設備會用到較多的小且比較薄的接管，例如φ48x3的小接管，如果要按GB/T 150.3附錄D的圖D.3和D.4的規定焊腳要6mm太厚了接管焊接稍微不注意就變形了而且覺得也沒必要焊那么多。是否可以把焊腳焊接的小一點，實際上在圖D.10是有明確規定的見下圖。

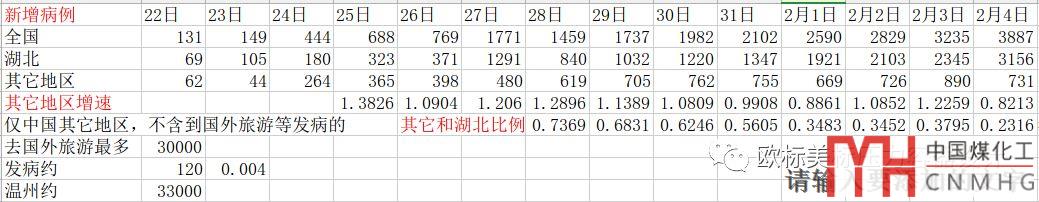

最后發個我每天在做新型肺炎的增加人數等的截圖，用來私下評估的，有些亂猜的內容就不截圖了。
