纏繞墊可以說是應用最廣的一種墊片，因適用溫度范圍廣，適用壓力范圍廣在石油，化工，電力，冶金，船舶，造紙和醫藥等行業法蘭連接部位理想的密封墊片材料。

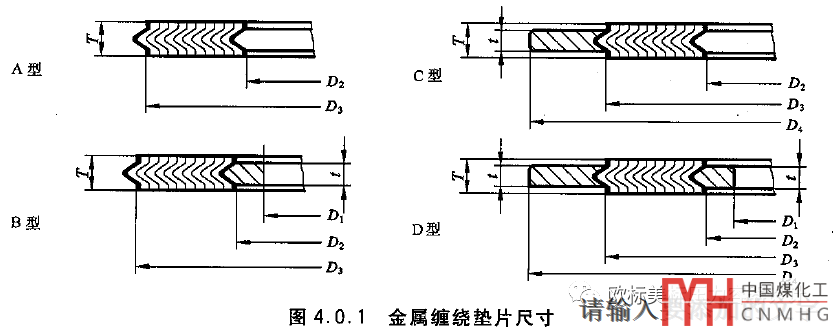

HG/T 20610（僅國標有四種類型）

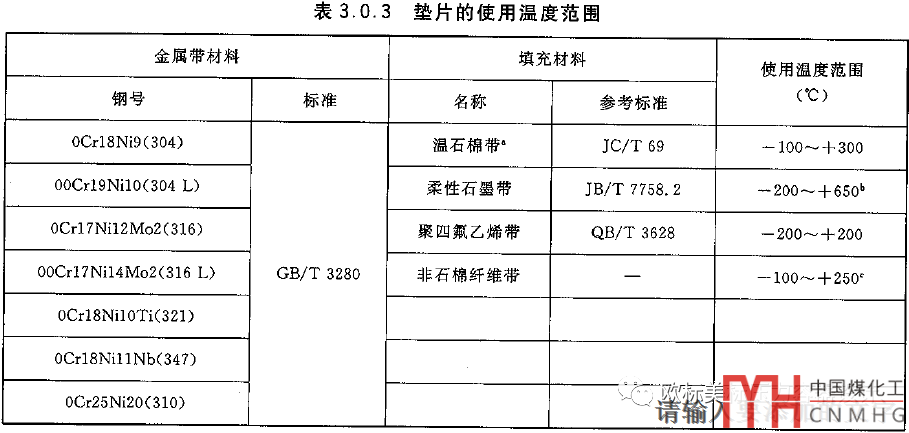

纏繞墊的金屬部分可以是碳鋼，不銹鋼，鎳及其合金，鈦和鋯材等，非金屬填充部分可以是溫石棉(ASB)，聚四氟乙烯（PTFE），柔性石墨（F.G.--HG/20610和EN 1514-2/FG--ASME B16.20），陶瓷（CER），云母。石棉的盡量少用在ASME B16.20里就沒有列入石棉材料。

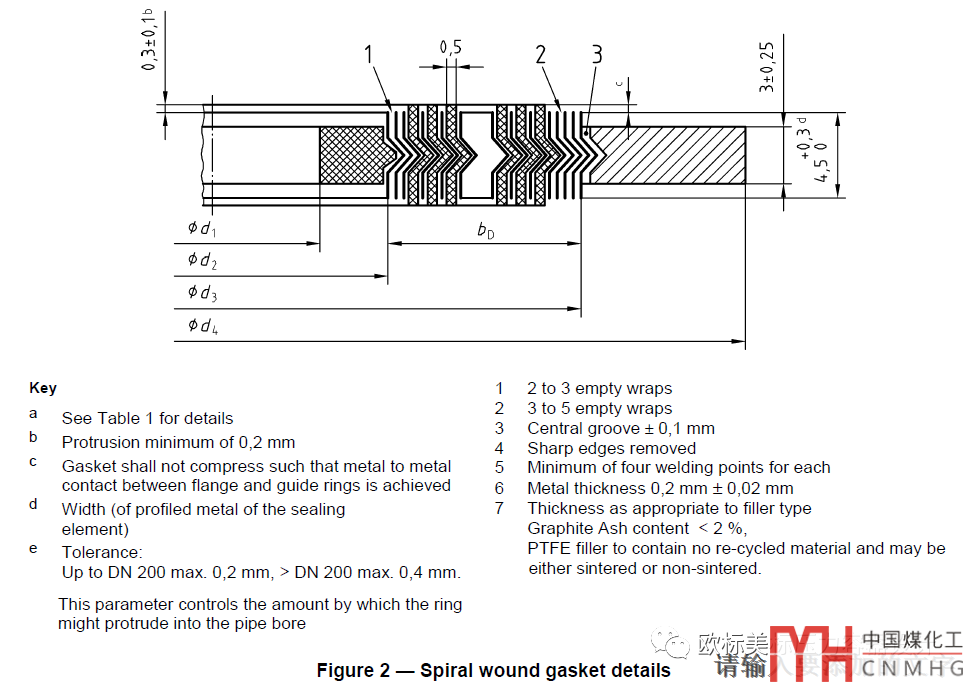

纏繞墊也有弊端直徑較大（大于2000的慎重使用）時容易散架。纏繞墊的結構不多說直接上一張EN 1514-2歐洲纏繞墊標準里的圖，包含內外幾圈不填充都表達的很清楚了。

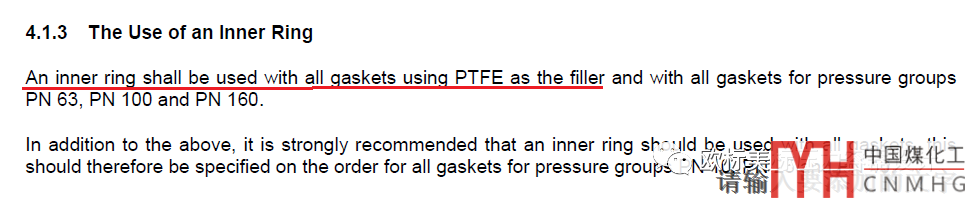

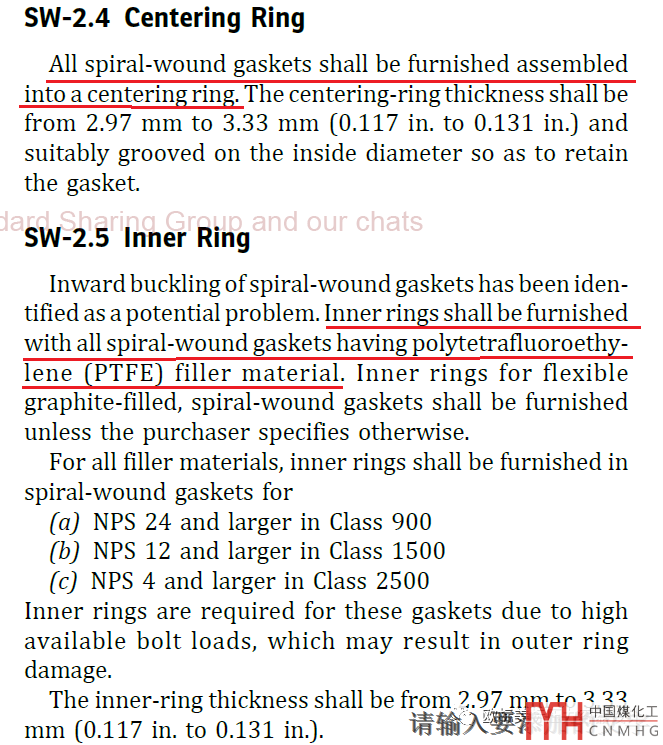

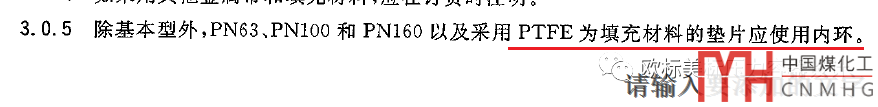

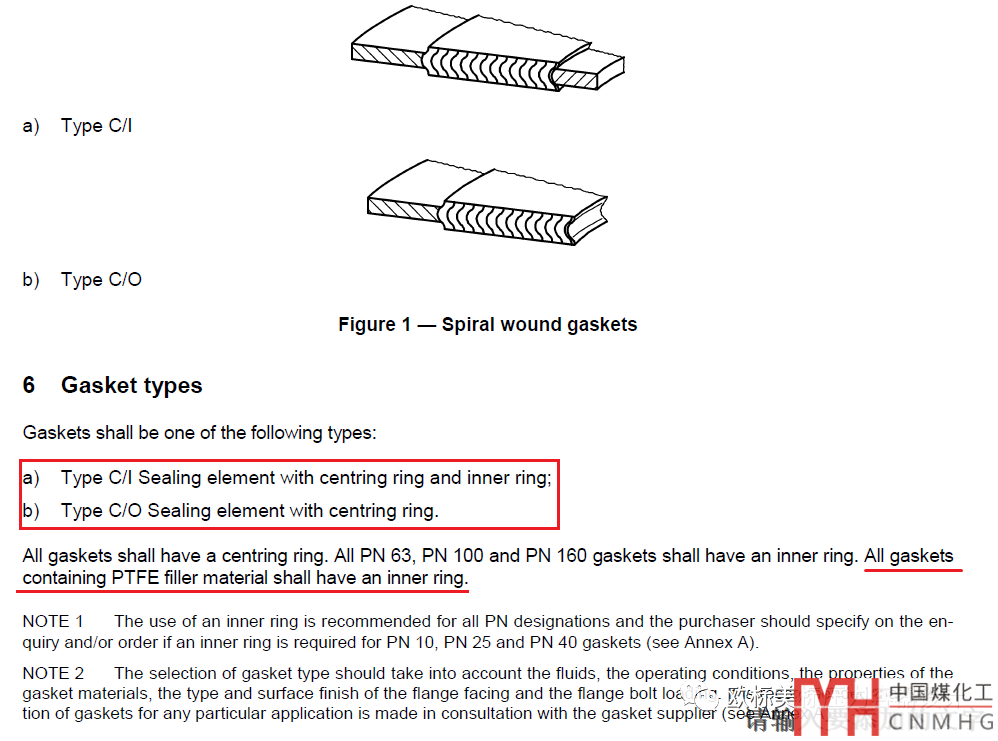

做國外項目較多時，可能遇到過客戶不接受基本型（不帶內環和對中環--外環）。這是由于無論是歐洲的EN 1514-2纏繞墊片標準還是ASME B16.20金屬墊片里的纏繞墊都是沒有基本型墊片，最基本的是帶對中環的纏繞墊，也就是說只有兩種：一種是只帶對中環的纏繞墊，還有一種是帶對中環和帶內環的纏繞墊；我們不討論歐美的這種規定是否合理。除此之外我們還要注意到無論是HG/20610,EN 1514-2還是ASME B16.20都有一句話管法蘭壓力等級高的和填充材料是PTFE的都要帶內環（國標的是除基本型外）。在設計設備法蘭時如果使用PTFE的纏繞墊強烈建議帶內環，對中環（外環）國外項目建議帶無論什么密封面，國內項目根據密封面型式選擇是否帶對中環。
HG/T 20610
ASME B16.20
EN 1514-2
