上一篇文章我們介紹了在博途V13環境下，EM DP01的GSD文件的安裝與PROFIBUS-DP網絡的組態，今天這篇文章，我們來介紹如何配置DP主站與DP從站的數據交換。

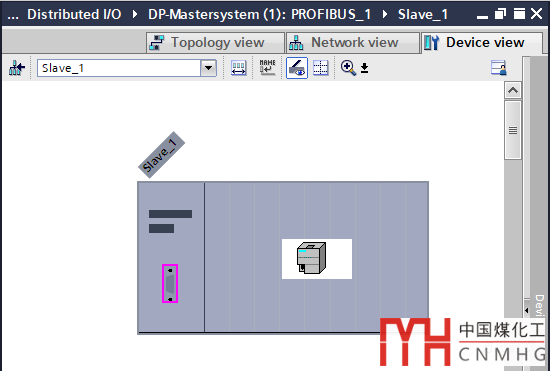

首先點擊【設備視圖（Device view）】，找到我們之前添加的EM DP01模塊（本例程中的“Slave_1”），如下圖：

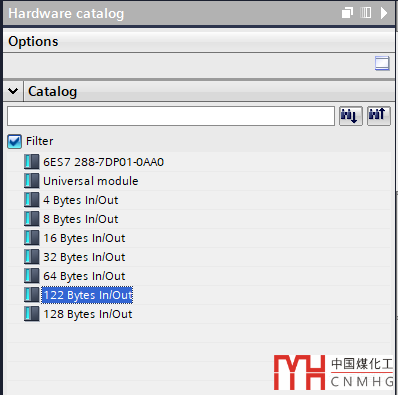

然后點擊右側的“硬件目錄（Hardware catalog）”，可以看到EM DP01所支持的所有數據模塊：包括通用模塊（Universal module）、4字節輸入/輸出、8字節輸入/輸出、16字節輸入/輸出、32字節輸入/輸出、64字節輸入/輸出、122字節輸入/輸出和128字節輸入/輸出，如下圖：

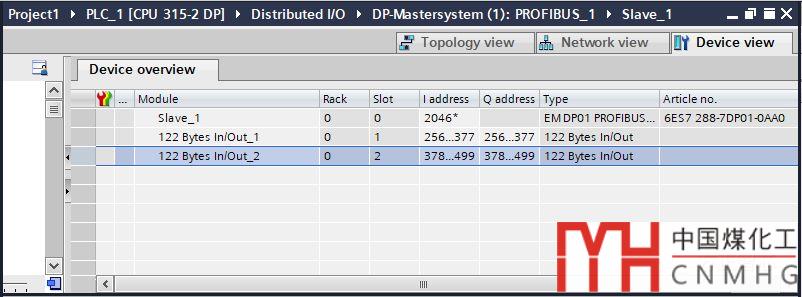

點擊“設備概覽（Device overview）”，可以看到EM DP01有兩個數據插槽，插槽中可以放置上述任何一種數據模塊（兩個插槽的類型可以相同）。比如，兩個插槽中都放置 122字節輸入/輸出（122 Bytes In/Out），如下圖：

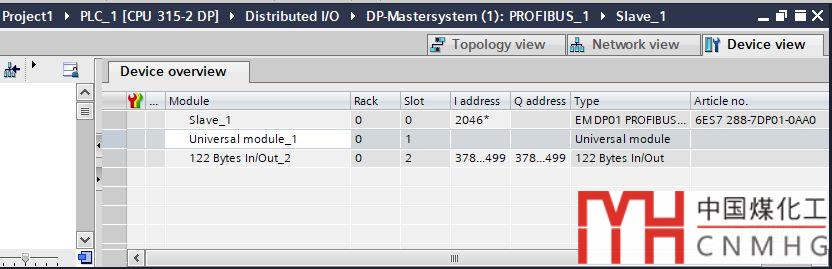

插槽中也可以插入通用類型數據模塊（Universal modules），如下圖：

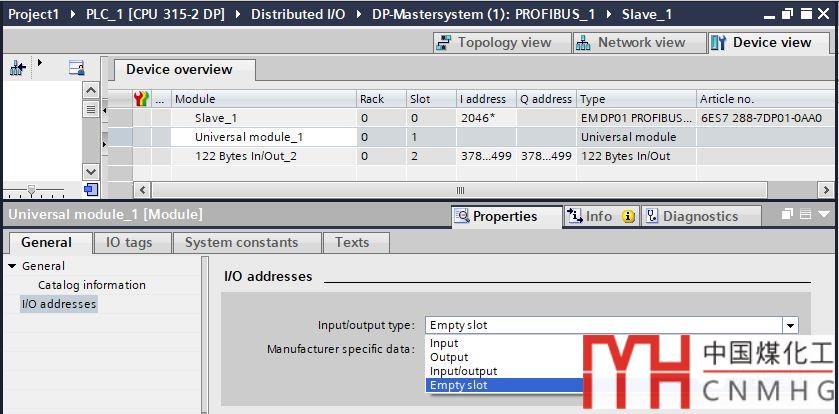

通用模塊（Universal modules）默認顯示為顯示為“空槽（Empty slot）”，我們需要在其屬性窗口中，選擇需要的數據類型?？蛇x的類型包括：輸入、輸出、輸入/輸出。如下圖：

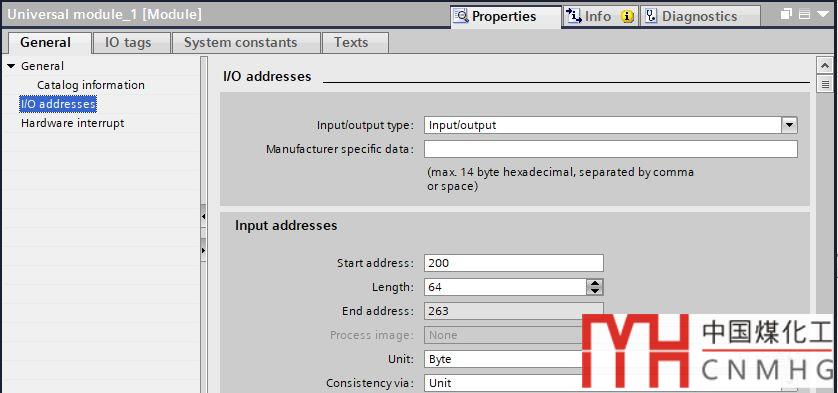

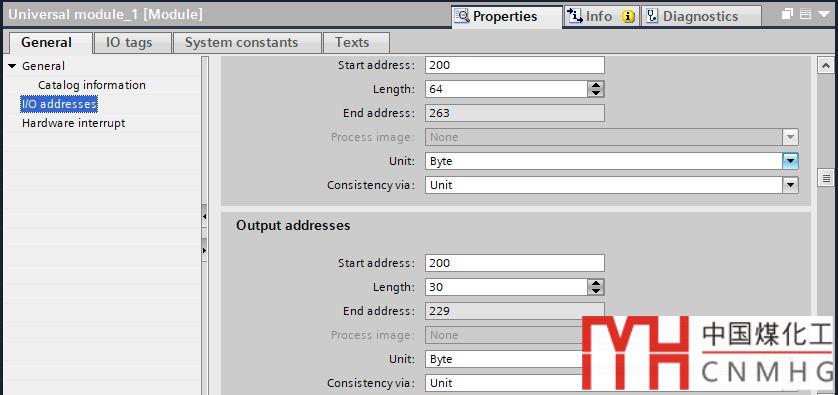

比如：我們可以把通用模塊（Universal module）配置為輸入/輸出（Input/Output）型，輸入數據的起始地址為200，長度為64個字節；輸出數據的起始地址為200，長度為30個字節；如下圖：

EM DP01最大支持244字節的輸入和244字節的輸出，兩個插槽中的輸入/輸出數據的字節數據不能超過這個限制。

本例程中的配置（插槽1+插槽2）為：

輸入字節數=64+122=186字節；

輸出字節數=30+122=152字節；

輸入和輸出均沒有超過244字節的限制，因此這個配置是正確的。

到目前為止，我們配置的輸入/輸出數據都屬于DP主站（CPU 315-2DP），這些數據怎樣通過DP從站（EM DP01）與S7-200 Smart進行數據交換呢？

我們介紹過EM DP01采用“緩沖區一致性”的數據傳輸方式，主站的數據經過DP從站的傳輸，最終存放到S7-200 Smart的V存儲區。所以我們還需要配置V存儲區的地址。

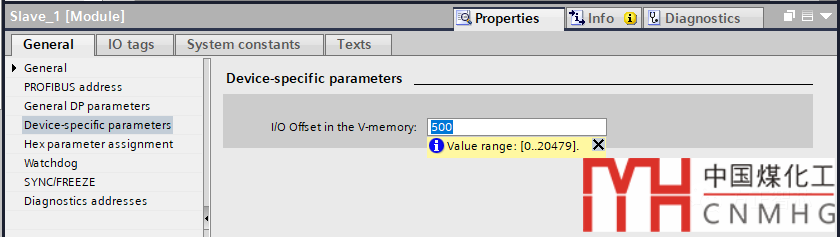

點擊EM DP01的屬性窗口，找到“設備特定參數（Device specific parameters）”，可以看到“V存儲區IO偏移（I/O offset in the V-memory）”的屬性，其默認值為“0”?？梢愿鶕?jù)實際情況將其修改為需要的地址，比如：500，如下圖：

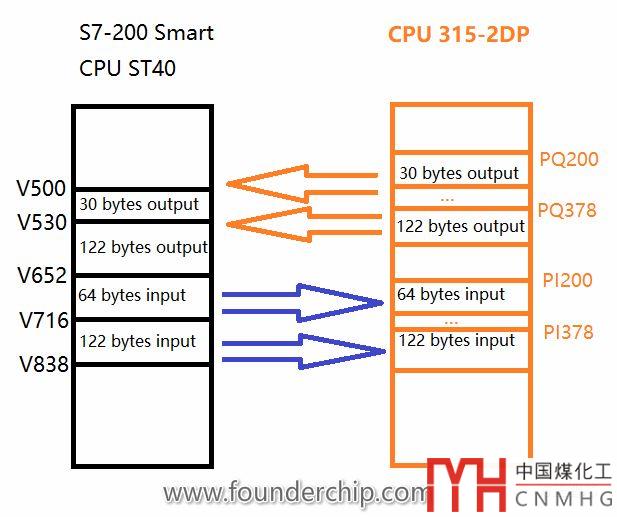

對于DP主站（DP master）而言，其輸入/輸出的數據可以是不連續的；對于S7-200 Smart而言，其對應的V存儲區是連續的。本例程中，輸出數據總共152個字節，V存儲區偏移為500，因此V500~V651存放的是輸出數據；緊接著后面是輸入數據區，從V652開始，總共186個字節；具體對應關系可以看下面這張圖：

對于EM DP01和S7-200 Smart而言，輸入數據緩存區及輸出數據緩存區都是作為一個整體進行傳輸?shù)摹?/p>

好了，關于S7-200 Smart的EM DP01模塊與DP主站的數據配置就先介紹到這里
