夾套容器 內筒外壓加強圈設計的特殊性
參考文獻：
[1] 王書旭, 單連政, 吳致瑩. 帶夾套容器的加強圈設計及其水壓試驗[J]. 壓力容器, 1991(1): 33-34.
[2] 李俊儒. 基于ANSYS Workbench的某夾套容器主要部件設計計算[J]. 化工設備與管道, 2020, 57(1).
ASME VIII-1的UG-29（f）指出，當容器的內殼與外夾套由若干拉緊棒或其他一些圓環連接，在夾套與內殼間有壓力存在時，這種結構本身具有足夠的剛度，本節（UG-29）規則不適用。
GB/T 150.3的4.5節“外壓圓筒加強圈的設計”與ASME VIII-1的UG-29基本相同。所以對于此類加強結構，GB/T 150.3中對加強圈慣性矩的要求及對開孔、間隙等的限制不適用。
事實上，與單層殼體的外壓加強圈不同，對于夾套容器，加強圈與內筒、夾套焊接，內筒在夾套內壓的作用下受壓收縮，夾套則受拉膨脹，而夾套的膨脹通過加強圈阻止內筒的收縮。夾套內壓由內筒、夾套及加強圈共同承擔，內筒上的環向應力為壓應力，這個壓應力有可能引起內筒及加強圈的失穩，但夾套中的環向應力為更大的拉應力，在兩者的綜合作用下，加強圈中的壓應力較小[1]。

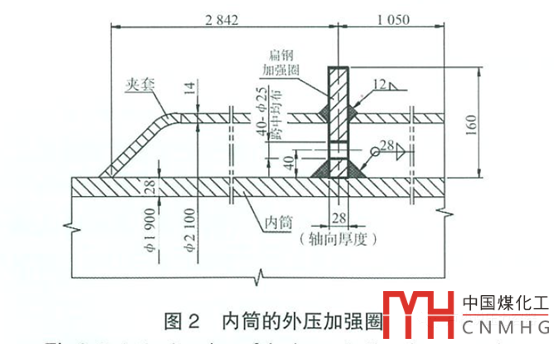

文獻中的成功做法，取加強圈厚度（軸向厚度）等于夾套封口環厚度。徑向?qū)挾壬斐鰥A套外緣以保證焊接要求即可。

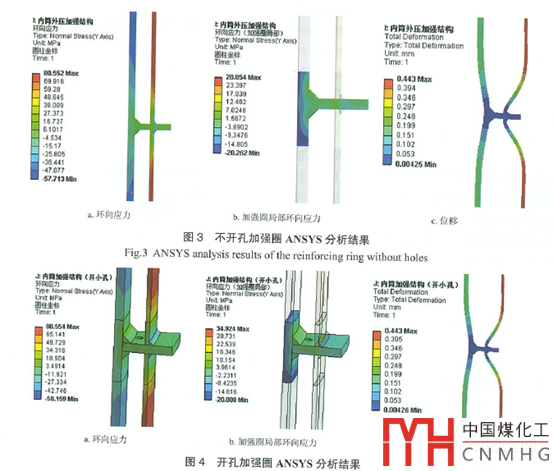

文獻[2]對此進行了有限元驗證。
